タンガロイ

内径溝入れ加工用バイト CGXR／L形

内径溝入れ加工用バイト CGXR／L形
通常単価(税別)
25,920円～57,328円
税込単価
28,512円～63,061円
通常出荷日：1日目～5日目

内径溝入れ加工用工具 溝幅：1.0～5.0mm。【特長】・汎用的な内径溝入れ加工に対応。【用途】・内径...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
詳細を確認

よく一緒に見られています

内径溝入れ加工用バイト SNGR／L形

タンガロイ

内径溝入れ加工用バイト SNGR／L形
通常価格(税別)： 13,950円 (税込価格：15,345円)

通常出荷日：在庫品1日目

よく一緒に見られています

内径溝入れ加工用バイトTungCut CTIR／L形

タンガロイ

内径溝入れ加工用バイトTungCut CTIR／L形
通常価格(税別)： 28,699円 (税込価格：31,569円)

通常出荷日：1 日目

未確定：候補が12型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

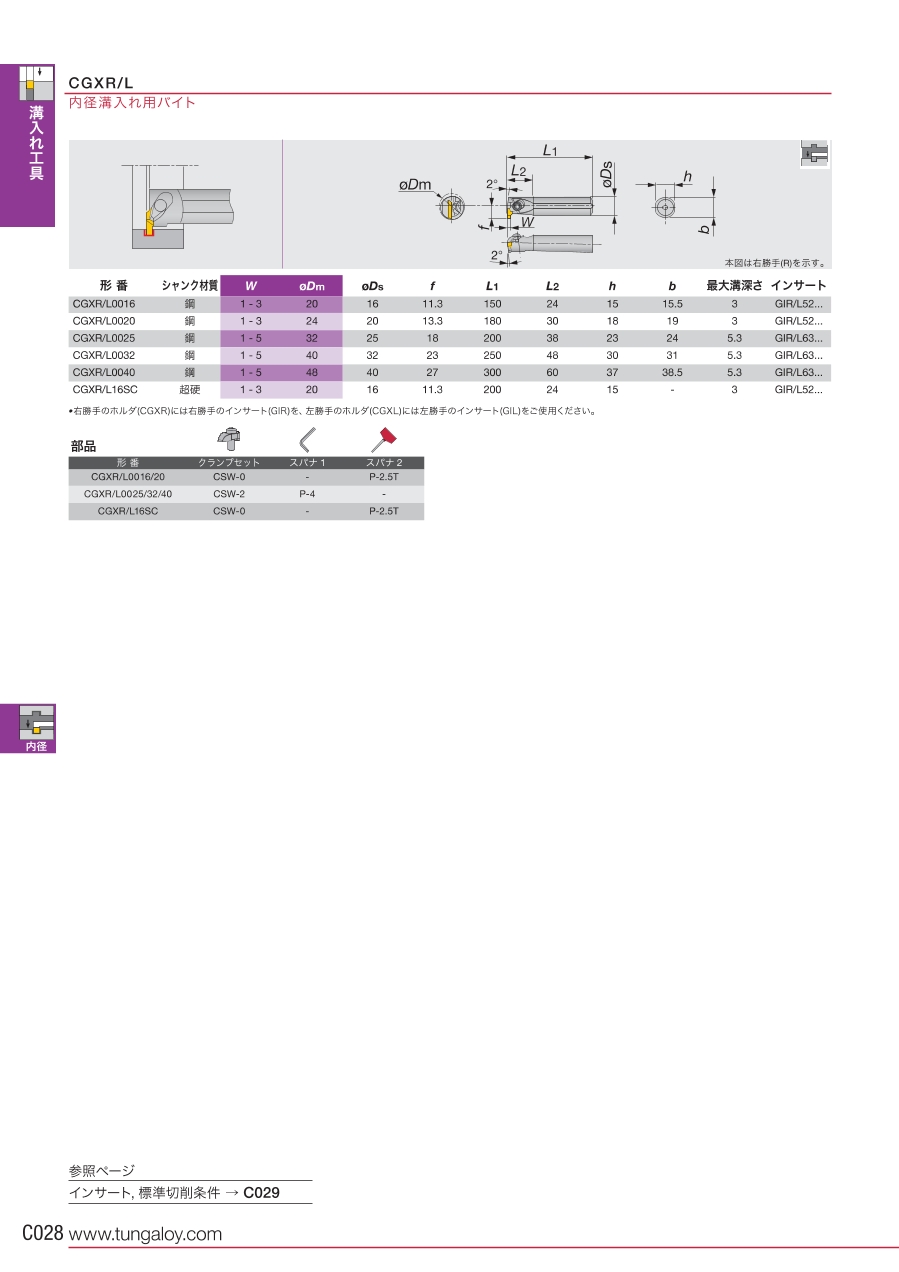

外形図

外形図

内径溝入れ加工用工具

CGX形バイト

スクリューオンタイプ

スクリューオンタイプ

本図は右勝手（R）を示す

本図は右勝手（R）を示す

溝幅W
(mm)		最小加工径
φDm		シャンク形番使用インサート最大溝深さ
(mm)		寸法(mm)部品
φDsfL1L2hbクランプセットレンチ
1～320鋼CGXR/L0016GIR/L52□□31611.3150241515.5CSW-0P-2.5
24CGXR/L00202013.3180301819
1～532CGXR/L0025GIR/L63□□5.32518200382324CSW-2P-4
40CGXR/L00323223250483031
48CGXR/L00404027300603738.5
1～320超硬CGXR/L16SCGIR/L52□□31611.32002415-CSW-0P-2.5

標準切削条件（外径・内径共通）

被削材材種切削速度
Vc(m/min)		送りf(mm/rev)
W＜2mmW=2～4mmW＞4mm
炭素鋼NS53080～1500.05～0.10.08～0.150.08～0.2
鋳鉄・軽合金TH1060～1500.05～0.10.08～0.150.08～0.2

型番リスト

表示件数
  • 1
    • 型番
    CGXL0016
    CGXL0020
    CGXL0025
    CGXL0032
    CGXL0040
    CGXL16SC
    CGXR0016
    CGXR0020
    CGXR0025
    CGXR0032
    CGXR0040
    CGXR16SC

    適合刃幅

    (mm)

    最小加工径

    (mm)

    最大溝深さ

    (mm)

    勝手

    シャンク径

    (mm)

    全長

    (mm)

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    トラスココード

    頭部

    刃先距離

    シャンク材質

    適合チップ

    クランプセット

    スパナ

    締付けトルク

    (N・ｍ)

    		最小発注数量
    1～3
    20
    3
    左
    16
    150
    15
    15.5
    711-4842
    24
    11.3
    鋼
    GIL52□□
    CSW-0
    P-2.5
    2.2
    1個
    1～3
    24
    3
    左
    20
    180
    18
    19
    711-6110
    30
    13.3
    鋼
    GIL52□□
    CSW-0
    P-2.5
    2.2
    1個
    1～5
    32
    5.3
    左
    25
    200
    23
    24
    711-7311
    38
    18
    鋼
    GIL63□□
    CSW-2
    P-4
    5
    1個
    1～5
    40
    5.3
    左
    32
    250
    30
    31
    711-7680
    48
    23
    鋼
    GIL63□□
    CSW-2
    P-4
    5
    1個
    1～5
    48
    5.3
    左
    40
    300
    37
    38.5
    711-8571
    60
    27
    鋼
    GIL63□□
    CSW-2
    P-4
    5
    1個
    1～3
    20
    3
    左
    16
    200
    15
    -
    711-7698
    24
    11.3
    超硬
    GIL52□□
    CSW-0
    P-2.5
    2.2
    1個
    1～3
    20
    3
    右
    16
    150
    15
    15.5
    349-8298
    24
    11.3
    鋼
    GIR52□□
    CSW-0
    P-2.5
    2.2
    1個
    1～3
    24
    3
    右
    20
    180
    18
    19
    349-8301
    30
    13.3
    鋼
    GIR52□□
    CSW-0
    P-2.5
    2.2
    1個
    1～5
    32
    5.3
    右
    25
    200
    23
    24
    349-8310
    38
    18
    鋼
    GIR63□□
    CSW-2
    P-4
    5
    1個
    1～5
    40
    5.3
    右
    32
    250
    30
    31
    711-7701
    48
    23
    鋼
    GIR63□□
    CSW-2
    P-4
    5
    1個
    1～5
    48
    5.3
    右
    40
    300
    37
    38.5
    711-8589
    60
    27
    鋼
    GIR63□□
    CSW-2
    P-4
    5
    1個
    1～3
    20
    3
    右
    16
    200
    15
    -
    711-7710
    24
    11.3
    超硬
    GIR52□□
    CSW-0
    P-2.5
    2.2
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    25,920円
    ( 28,512円 )
    1日目
    28,105円
    ( 30,916円 )
    1日目
    30,302円
    ( 33,332円 )
    1日目
    32,268円
    ( 35,495円 )
    1日目
    36,580円
    ( 40,238円 )
    1日目
    57,328円
    ( 63,061円 )
    1日目
    25,920円
    ( 28,512円 )
    5日目
    28,105円
    ( 30,916円 )
    1日目
    30,302円
    ( 33,332円 )
    1日目
    32,268円
    ( 35,495円 )
    1日目
    36,580円
    ( 40,238円 )
    1日目
    57,328円
    ( 63,061円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    内径溝入れ加工用工具 溝幅：1.0～5.0mm。
    【特長】
    ・汎用的な内径溝入れ加工に対応。
    【用途】
    ・内径溝入れ加工用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
