ミスミ

超硬サブマリンゲート用ドリル底刃付タイプ/2枚刃/直刃

通常単価(税別): -

税込単価: -

通常出荷日：3日目

【特長】・サブマリンゲート用底刃付タイプ・先端径D　0.1㎜単位指定可能・両角θ 20°・30°・45...

詳細を確認

44.0

よく一緒に見られています

ミスミ

サブマリンゲート用ドリル 2枚刃/直刃

通常出荷日：3 日目

よく一緒に見られています

ミスミ

粉末ハイス鋼/ハイス鋼サブマリンゲート用ドリル底刃付タイプ/2枚刃/直刃

通常出荷日：3 日目

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型番		先端径 D 0.1mm単位指定	両角 θ (選択)	底刃形状 (選択)	刃長 ℓ				全長 L
	シャンク径 d
					θ20°	θ30°	θ45°	θ60°
CーSMEGC (超硬)	6	0.4〜2.0	20° 30° 45° 60°	T (中ベコ) F (フラット)	11.3	7.4	4.8	3.4	100
	8				17.0	11.1	7.2	5.1
	10				22.6	14.9	9.6	6.9

[ ! ]追加工はTSコーティングとXALコーティングが指定できます。（　下記参照）

■数量スライド価格（[ ! ]1円未満切捨て）

数　量	1〜2	3〜4	5〜10	11〜15	16〜
値引率	価格表	7％	16％	20％	[お見積り]

[ ! ]11本以上の購入の際はAストーク未対応となります。

納期

推奨切削条件

サブマリンゲート用ドリルによるゲート加工

ドリルで下穴をあけた後、ご使用ください。

型番 C-SMEGC

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
口径D	1回転当たりの送り量（feed/rev）	回転速度（min^-1）	1回転当たりの送り量（feed/rev）	回転速度（min^-1）	1回転当たりの送り量（feed/rev）	回転速度（min^-1）
6	0.10～0.16	1,300～2,700	0.03～0.06	1,100～2,100	0.03～0.06	800～1,600
8	0.10～0.16	1,000～2,000	0.03～0.06	800～1,600	0.03～0.06	600～1,200
10	0.10～0.16	800～1,600	0.03～0.06	640～1,300	0.03～0.06	480～1,000

超硬サブマリンゲート用ドリル　底刃付タイプ／２枚刃・直刃:関連画像

型番リスト

表示件数

型番

C-SMEGC6-[0.4-2/0.1]-[20,30,45,60]-[F,T]

C-SMEGC8-[0.4-2/0.1]-[20,30,45,60]-[F,T]

C-SMEGC10-[0.4-2/0.1]-[20,30,45,60]-[F,T]

シャンク径

(mm)

両角(θ)

(°)

先端径(D)

(mm)

底刃形状

刃長ℓ θ20°

(mm)

刃長ℓ θ30°

(mm)

刃長ℓ θ45°

(mm)

刃長ℓ θ60°

(mm)

最小発注数量

6	20 ～ 60	0.4 ～ 2	Ｆ（フラット） / Ｔ（中ベコ）	11.3	7.4	4.8	3.4	1個
8	20 ～ 60	0.4 ～ 2	Ｆ（フラット） / Ｔ（中ベコ）	17	11.1	7.2	5.1	1個
10	20 ～ 60	0.4 ～ 2	Ｆ（フラット） / Ｔ（中ベコ）	22.6	14.9	9.6	6.9	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

【特長】
・サブマリンゲート用底刃付タイプ
・先端径D　0.1㎜単位指定可能
・両角θ 20°・30°・45°・60°から選択可能

外形図

追加工

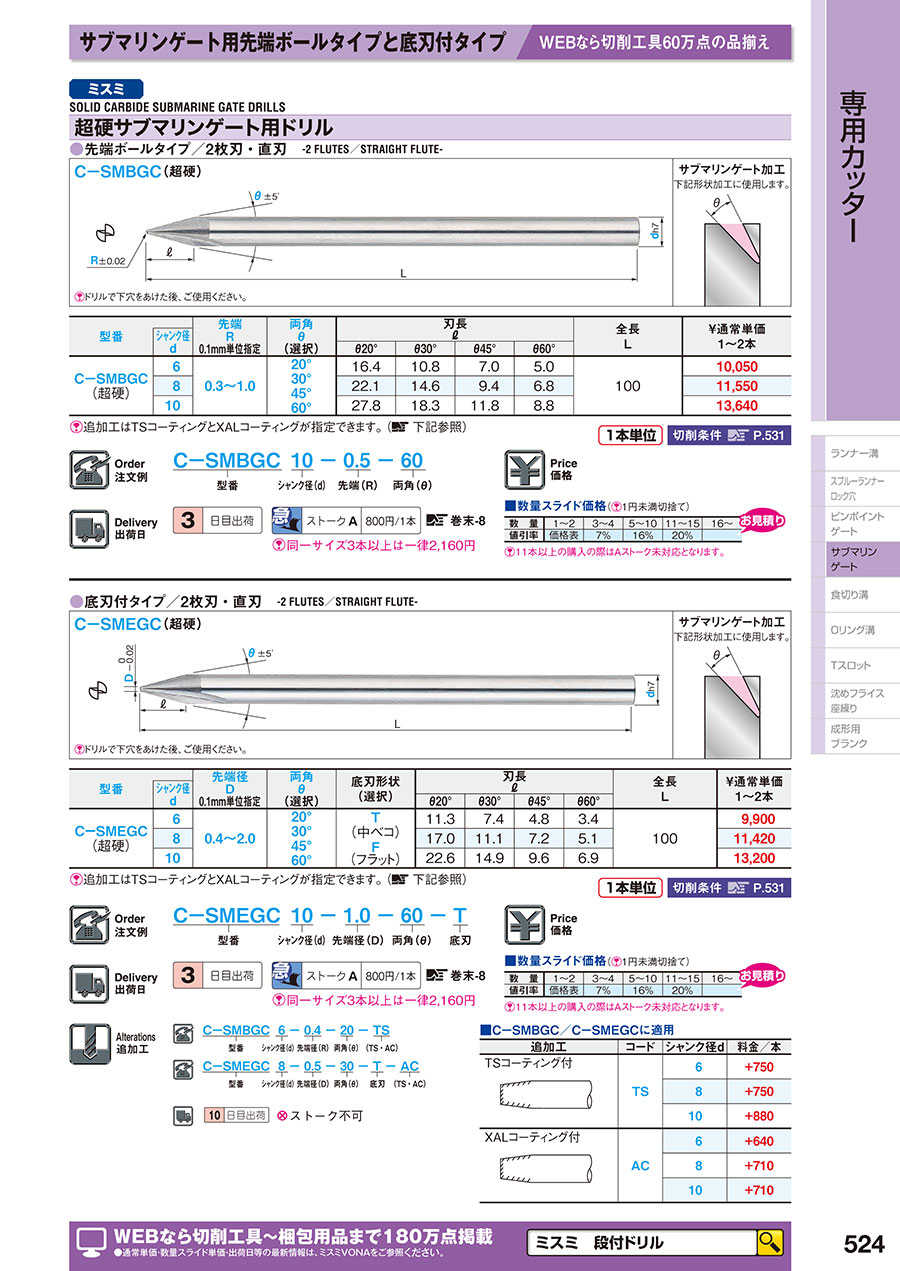

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超硬サブマリンゲート用ドリル底刃付タイプ/2枚刃/直刃のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

修理

満足度：4.02020/07/23

サブマリン減ってて溶接対応にて再度加工する際に使用しました焼き入れですがうまくいきました

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q被削材：ＳＫ３　加工直径1.05　下穴0.6　ｔ＝1.2　加工条件を教えて下さい。

回転数は9000rpm(30m/min)　送り速度は180mm/min(一刃当り0.01mm/rev）をお薦め致します。
