タンガロイ

外径用ホルダ ターニングA ワンダブル式バイト DDQNR／L

外径用ホルダ ターニングA ワンダブル式バイト DDQNR／L
通常単価(税別)
11,974円～15,113円
税込単価
13,171円～16,624円
通常出荷日：1日目

ワン・ダブル式のバイト。【特長】・アプローチ角107.5°。・使用インサート：ネガ55°ひし形。【用途...

詳細を確認
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
未確定：候補が12型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品仕様

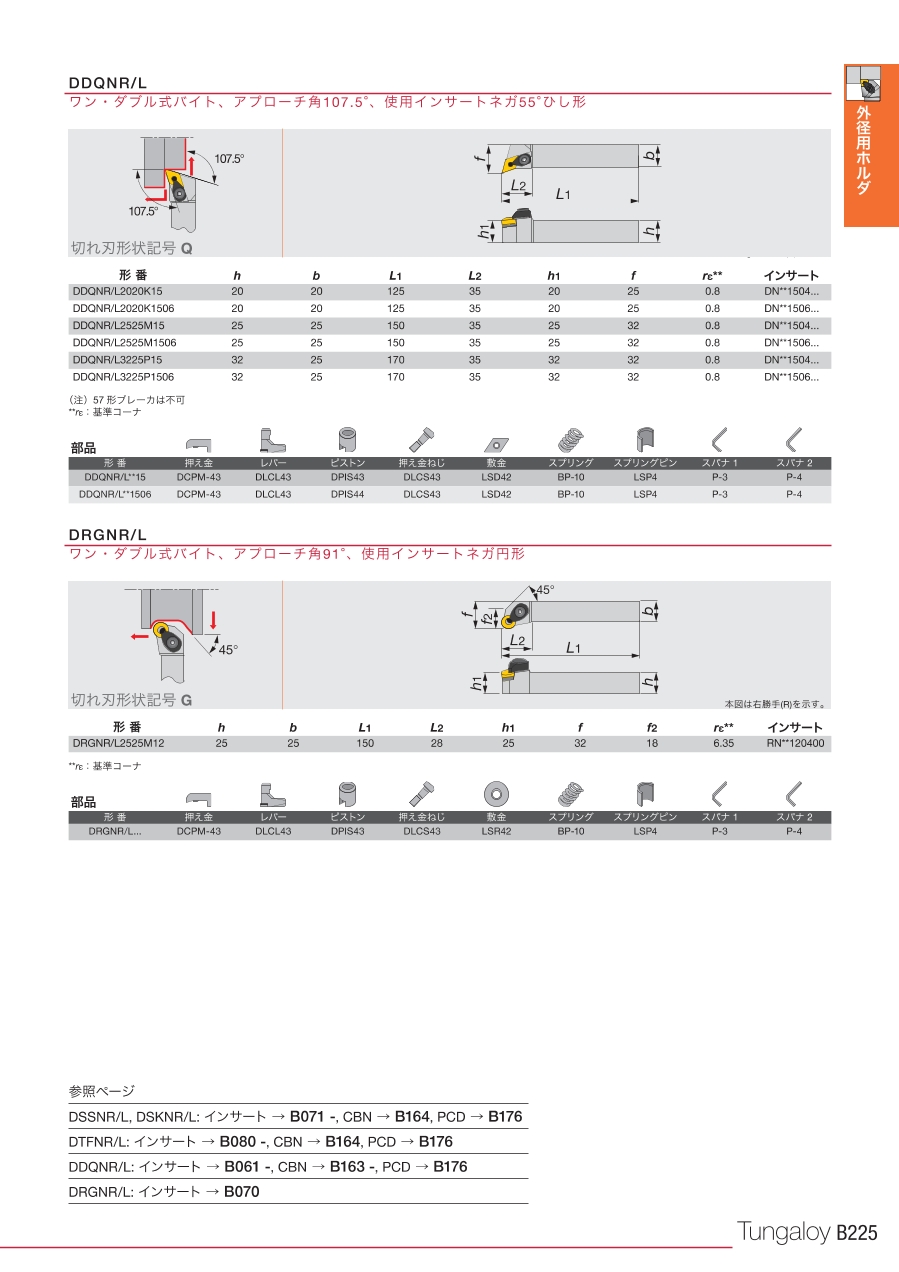

DDQNR／Lの寸法図

DDQNR／Lの寸法図

本図は右勝手（R）を示す。

DDQNR／Lの使用イメージ

DDQNR／Lの使用イメージ

形番R／LhbL1L2h1fre
DDQNR2020K15R20.020.0125.035.020.0025.000.80
DDQNL2020K15L20.020.0125.035.020.0025.000.80
DDQNR2020K1506R20.020.0125.035.020.0025.000.80
DDQNL2020K1506L20.020.0125.035.020.0025.000.80
DDQNR2525M15R25.025.0150.035.025.0032.000.80
DDQNL2525M15L25.025.0150.035.025.0032.000.80
DDQNR2525M1506R25.025.0150.035.025.0032.000.80
DDQNL2525M1506L25.025.0150.035.025.0032.000.80
DDQNR3225P15R32.025.0170.035.032.0032.000.80
DDQNL3225P15L32.025.0170.035.032.0032.000.80
DDQNR3225P1506R32.025.0170.035.032.0032.000.80
DDQNL3225P1506L32.025.0170.035.032.0032.000.80

単位：mm
57形ブレーカは不可

型番リスト

表示件数
  • 1
    • 型番
    DDQNL2020K15
    DDQNL2020K1506
    DDQNL2525M15
    DDQNL2525M1506
    DDQNL3225P15
    DDQNL3225P1506
    DDQNR2020K15
    DDQNR2020K1506
    DDQNR2525M15
    DDQNR2525M1506
    DDQNR3225P15
    DDQNR3225P1506

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    適合チップ

    シャンク断面H/B

    		最小発注数量
    左
    20
    20
    125
    350-3755
    DN□□1504□□
    20
    1個
    左
    20
    20
    125
    350-3763
    DN□□1506□□
    20
    1個
    左
    25
    25
    150
    350-3771
    DN□□1504□□
    25
    1個
    左
    25
    25
    150
    350-3780
    DN□□1506□□
    25
    1個
    左
    32
    25
    170
    350-3798
    DN□□1504□□
    32
    1個
    左
    32
    25
    170
    350-3801
    DN□□1506□□
    32
    1個
    右
    20
    20
    125
    350-3810
    DN□□1504□□
    20
    1個
    右
    20
    20
    125
    350-3828
    DN□□1506□□
    20
    1個
    右
    25
    25
    150
    350-3836
    DN□□1504□□
    25
    1個
    右
    25
    25
    150
    350-3844
    DN□□1506□□
    25
    1個
    右
    32
    25
    170
    350-3852
    DN□□1504□□
    32
    1個
    右
    32
    25
    170
    350-3861
    DN□□1506□□
    32
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    11,974円
    ( 13,171円 )
    1日目
    11,974円
    ( 13,171円 )
    1日目
    12,564円
    ( 13,820円 )
    1日目
    12,564円
    ( 13,820円 )
    1日目
    15,113円
    ( 16,624円 )
    1日目
    15,113円
    ( 16,624円 )
    1日目
    11,974円
    ( 13,171円 )
    1日目
    11,974円
    ( 13,171円 )
    1日目
    12,564円
    ( 13,820円 )
    1日目
    12,564円
    ( 13,820円 )
    1日目
    15,113円
    ( 16,624円 )
    1日目
    15,113円
    ( 16,624円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ワン・ダブル式のバイト。
    【特長】
    ・アプローチ角107.5°。
    ・使用インサート：ネガ55°ひし形。
    【用途】
    ・外径・端面・倣い切削用。

    ご注意

    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    外径用ホルダ ターニングA ワンダブル式バイト DDQNR／Lのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    外径用ホルダ ターニングA ワンダブル式バイト DDQNR／L
    外径用ホルダ ターニングA ワン・ダブル式バイト DDJNR／L
    ターニングA ワン・ダブル式 DSSNR/L
    ターニングA ワン・ダブル式 DSBNR/L
    ターニングA ワン・ダブル式 DSDNN
    ターニングA ワン・ダブル式 DRGNR/L
    メーカータンガロイタンガロイタンガロイタンガロイタンガロイタンガロイ
    通常価格11,974円-11,974円 -11,998円 -11,974円 -11,998円 -12,564円
    通常出荷日1日目1日目1日目1日目1日目1日目
    加工用途外径 / 倣い外径 / 倣い外径 / 端面 / 面取り外径外径 / 面取り外径 / 倣い
    適合チップ形状D（55°ひし形）D（55°ひし形）S（四角形）S（四角形）S（四角形）R（円形）
    適合チップ逃げ角ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）
    適合チップ切れ刃長151512121212
    切込み角ISO規格外J：93°（オフセットあり）S：45°（オフセットあり）B：75°（オフセットなし）D：45°（オフセットなし）G：90°（オフセットあり）
