外径・倣い加工用バイト Turning-A ADQNR/L形
- 通常単価(税別)
- 8,536円～9,275円
- 税込単価
- 9,390円～10,203円
ダブルクランプ式 外径、倣い加工用工具 アプローチ角：107.5° ネガタイプインサート使用。【特長】...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
ネガ・クランプオン式ADQNR/L
特長
ワンアクションで2方向にクランプ
スパナ1本でクランプと敷き金交換可能。背面操作も可能。
インデックス精度
特長（インサートのコーナーチェンジ）
| f方向 (µm) | L方向 (µm) | |
|---|---|---|
| TURNINGA | 0.8 | 1.4 |
| 従来品 | 1.1 | 2.2 |
| 他社品A | 2.8 | 7.7 |
| 他社品B | 3.8 | 1.5 |
| 他社品C | 1.0 | 2.2 |
寸法図
寸法図1（切刃形状記号Q）
寸法図2（本図は右勝手Rを示す）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,536円 ( 9,390円 ) | 1日目 |
8,845円 ( 9,730円 ) | 1日目 |
8,835円 ( 9,719円 ) | 1日目 |
9,275円 ( 10,203円 ) | 1日目 |
8,536円 ( 9,390円 ) | 1日目 |
8,845円 ( 9,730円 ) | 1日目 |
8,852円 ( 9,737円 ) | 1日目 |
9,275円 ( 10,203円 ) | 1日目 |
詳細情報
基本情報
ダブルクランプ式 外径、倣い加工用工具 アプローチ角：107.5° ネガタイプインサート使用。
【特長】
・1本のねじで2か所をクランプする。
・操作性と高い保持力を両立。経済的なネガタイプインサートを使用。
【用途】
・外径、倣い加工用。
ご注意
- ホルダ本体には、チップは付属しておりません。
- 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
- 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

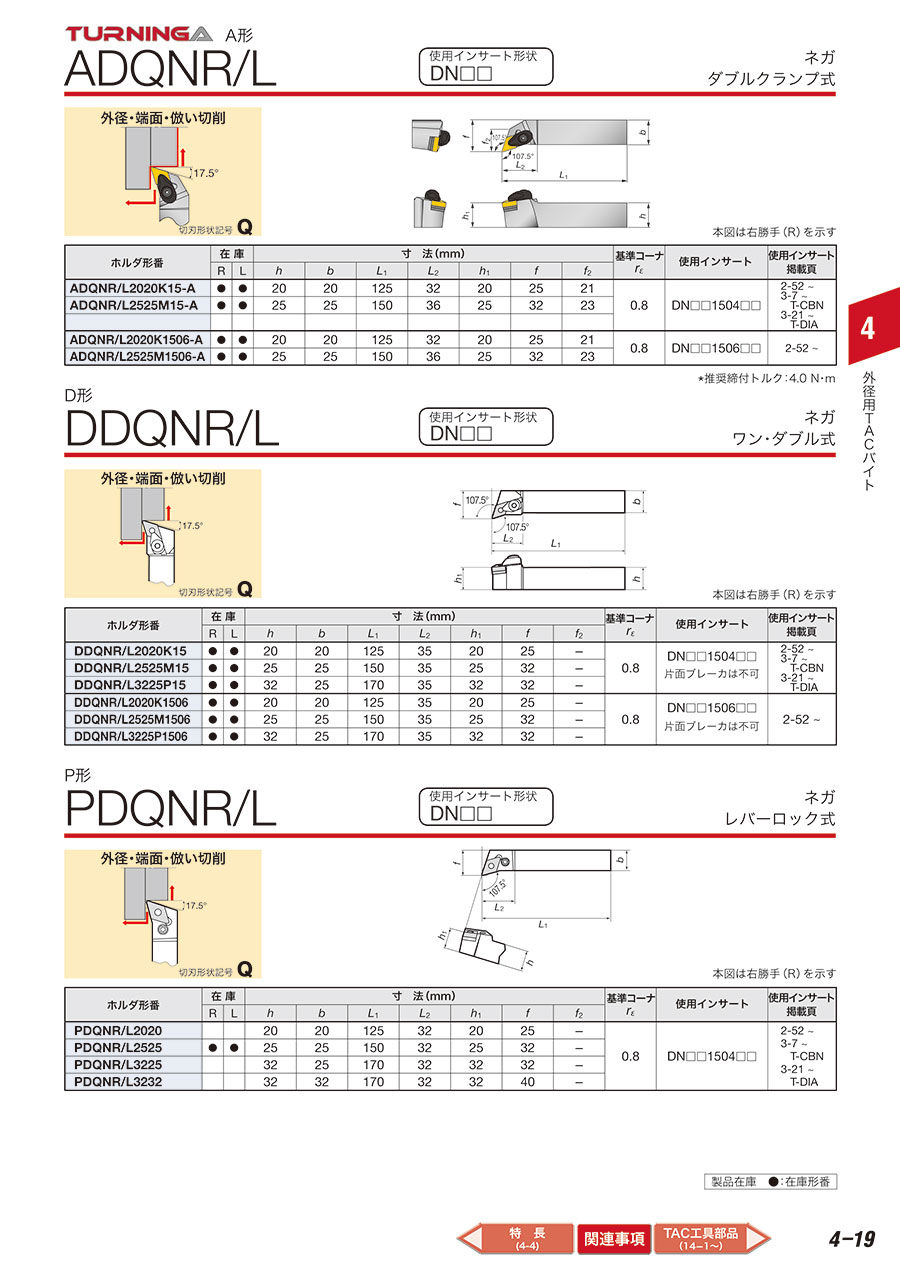

カタログ
