タンガロイ

外径・端面・面取り加工用バイト PSSNR／L形

外径・端面・面取り加工用バイト PSSNR／L形
通常単価(税別)
8,252円～12,274円
税込単価
9,077円～13,501円
通常出荷日：1日目

レバークランプ式 外径、端面、面取り加工用工具 アプローチ角：45° ネガタイプインサート使用。【特長...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

外径・端面・面取り加工用バイト ESSNR／L形

タンガロイ

外径・端面・面取り加工用バイト ESSNR／L形
通常価格(税別)： 6,668円 (税込価格：7,335円)

通常出荷日：1 日目 ～

よく一緒に見られています

外径・面取り加工用バイト PSDNN形

タンガロイ

外径・面取り加工用バイト PSDNN形
通常価格(税別)： 8,342円 (税込価格：9,176円)

通常出荷日：1 日目 ～

未確定：候補が9型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

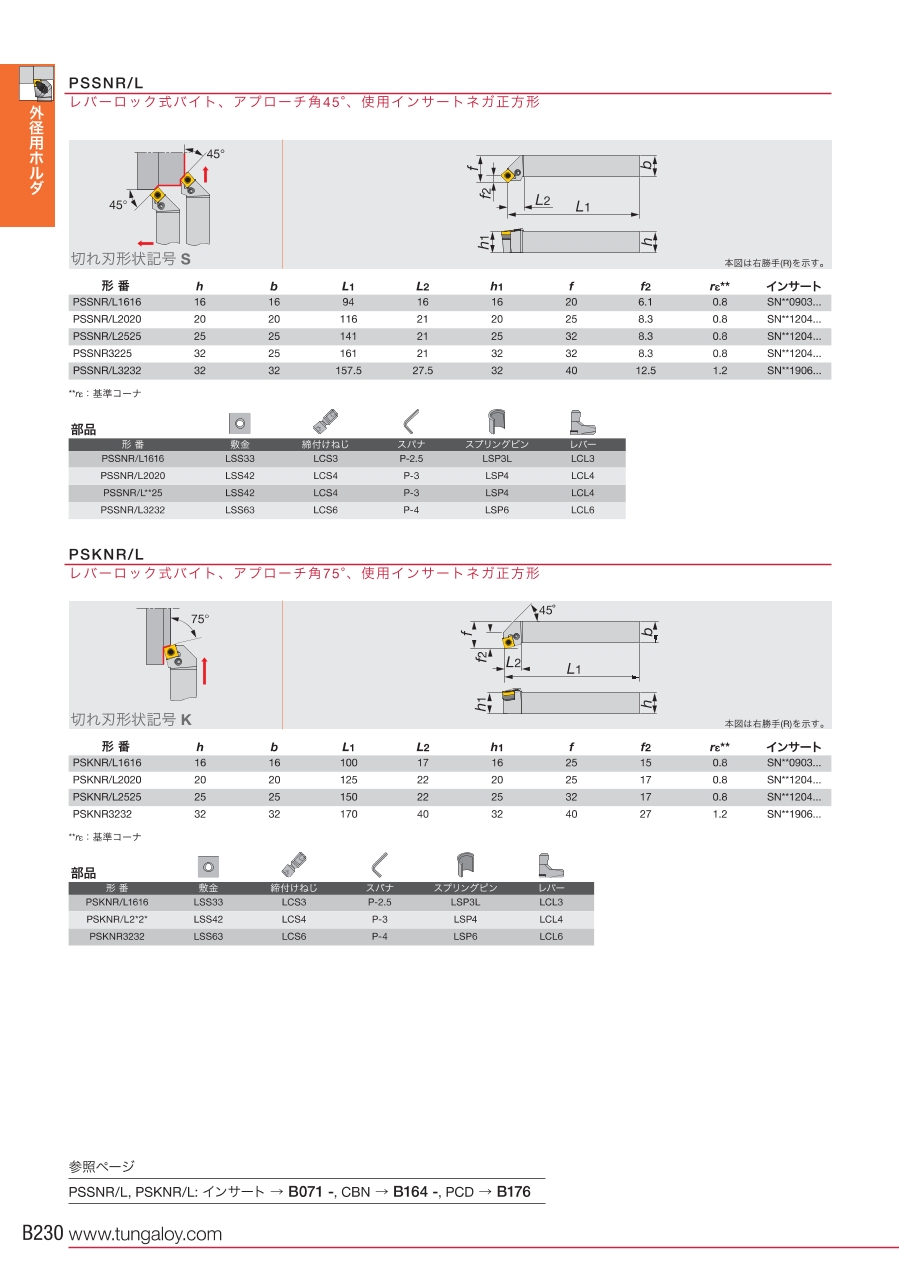

外形図

ネガ・レバーロック式PSSNR/L

外径・端面・面取り切削（切刃形状記号S）

外径・端面・面取り切削（切刃形状記号S）

寸法図

寸法図

ホルダ形番寸法(mm)基準コーナ
rε		使用インサート
hbL1L2h1ff2
PSSNR/L16161616941616206.10.8SN□□0903□□
PSSNR/L202020201162120258.30.8SN□□1204□□
PSSNR/L25252525141212532
PSSNR/L32253225161213232
PSSNR/L2525M5252514025253210.21.2SN□□1506□□
PSSNR/L3225P53232160253240
PSSNR/L32323232157.527.5324012.51.2SN□□1906□□
PSSNR/L40404040187.527.54050

型番リスト

表示件数
  • 1
    • 型番
    PSSNL1616
    PSSNL2020
    PSSNL2525
    PSSNL3232
    PSSNR1616
    PSSNR2020
    PSSNR2525
    PSSNR3225
    PSSNR3232

    適合チップ切れ刃長

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    適合チップ

    スパナ

    基準コーナーR（ノーズR）

    シャンク断面H/B

    シート

    		最小発注数量
    09
    左
    16
    16
    94
    710-8770
    SN□□0903□□
    P-2.5
    0.8
    16
    LSS33
    1個
    12
    左
    20
    20
    116
    711-0499
    SN□□1204□□
    P-3
    0.8
    20
    LSS42
    1個
    12
    左
    25
    25
    141
    711-2092
    SN□□1204□□
    P-3
    0.8
    25
    LSS42
    1個
    19
    左
    32
    32
    157.5
    711-5938
    SN□□1906□□
    P-4
    1.2
    32
    LSS63
    1個
    09
    右
    16
    16
    94
    710-8788
    SN□□0903□□
    P-2.5
    0.8
    16
    LSS33
    1個
    12
    右
    20
    20
    116
    350-6371
    SN□□1204□□
    P-3
    0.8
    20
    LSS42
    1個
    12
    右
    25
    25
    141
    350-6380
    SN□□1204□□
    P-3
    0.8
    25
    LSS42
    1個
    12
    右
    32
    25
    161
    711-5946
    SN□□1204□□
    P-3
    0.8
    32
    LSS42
    1個
    19
    右
    32
    32
    157.5
    711-5954
    SN□□1906□□
    P-4
    1.2
    32
    LSS63
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,252円
    ( 9,077円 )
    1日目
    8,782円
    ( 9,660円 )
    1日目
    9,858円
    ( 10,844円 )
    1日目
    12,274円
    ( 13,501円 )
    1日目
    8,342円
    ( 9,176円 )
    1日目
    8,782円
    ( 9,660円 )
    1日目
    9,877円
    ( 10,865円 )
    1日目
    9,858円
    ( 10,844円 )
    1日目
    12,274円
    ( 13,501円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    レバークランプ式 外径、端面、面取り加工用工具 アプローチ角：45° ネガタイプインサート使用。
    【特長】
    ・経済的なネガタイプインサートを使用。
    ・レバーロックタイプで、容易な操作で高い保持力を実現。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
