タンガロイ

外径加工用バイト SSDCN形

外径加工用バイト SSDCN形
通常単価(税別)
8,477円～11,858円
税込単価
9,325円～13,044円
通常出荷日：1日目～5日目

ねじ止め式 外径加工用工具 アプローチ角：45° ポジタイプインサート使用。【特長】・切れ味の良いポジ...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

外径・端面・面取り加工用バイト PSSNR／L形

タンガロイ

外径・端面・面取り加工用バイト PSSNR／L形
通常価格(税別)： 8,252円 (税込価格：9,077円)

通常出荷日：1 日目

よく一緒に見られています

S形 外径用TACバイト スクリューオン式 SSDPN

タンガロイ

S形 外径用TACバイト スクリューオン式 SSDPN
通常価格(税別)： 8,459円 (税込価格：9,305円)

通常出荷日：1 日目

未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

ねじ止め式の外径加工用工具でアプローチ角45度、ポジタイプインサート使用

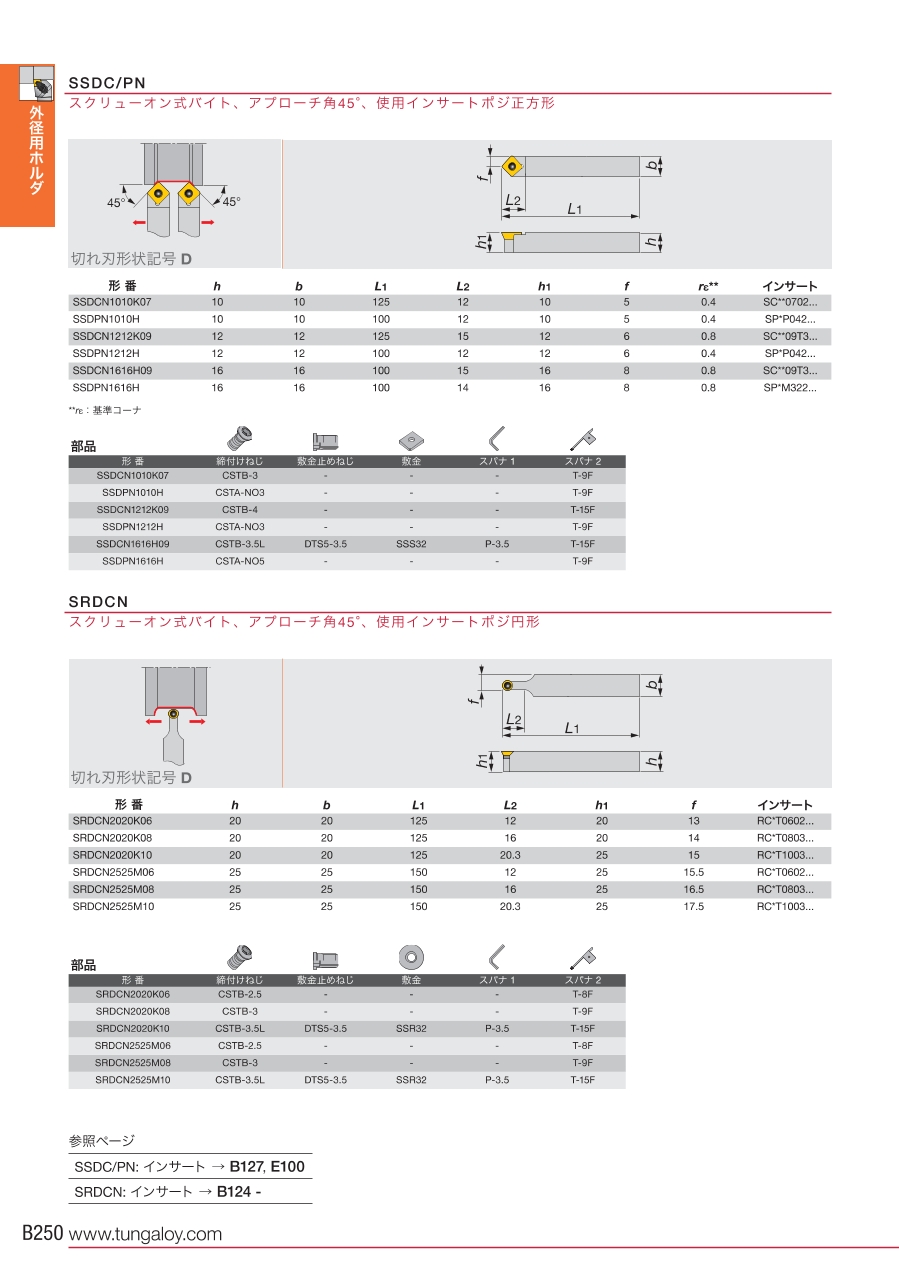

外形図(本図は右勝手(R)を示す。)

外形図 （本図は右勝手（R）を示す。）

イメージ

イメージ

形番R/LhbL1L2h1fre
  SSDCN1010K07 N10.010.0125.012.010.005.000.40
  SSDCN1212K09 N12.012.0125.015.012.006.000.80
  SSDCN1616H09 N16.016.0100.015.016.008.000.80

型番リスト

表示件数
  • 1
    • 型番
    SSDCN1010K07
    SSDCN1212K09
    SSDCN1616H09

    適合チップ切れ刃長

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    適合チップ

    シート止めねじ

    スパナ

    基準コーナーR（ノーズR）

    シャンク断面H/B

    シート

    		最小発注数量
    07
    10
    10
    125
    350-6541
    SC□□0702□□
    -
    T-9F
    0.4
    10
    -
    1個
    09
    12
    12
    125
    350-6550
    SC□□09T3□□
    -
    T-15F
    0.8
    12
    -
    1個
    09
    16
    16
    100
    710-9172
    SC□□09T3□□
    DTS5-3.5
    P-3.5、T-15F
    0.8
    16
    SSS32
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,824円
    ( 9,706円 )
    1日目
    8,477円
    ( 9,325円 )
    3日目
    11,858円
    ( 13,044円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    ねじ止め式 外径加工用工具 アプローチ角：45° ポジタイプインサート使用。
    【特長】
    ・切れ味の良いポジタイプインサートを使用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
