タンガロイ

ヘッド交換式ドリル DrillMeister L/D=3 TID-F-3

カタログ

通常単価(税別): 31,026円～64,642円

税込単価: 34,129円～71,106円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

タンガロイホルダヘッド交換式ドリル DrillMeister L/D=3 TID-F-3。

本商品はホルダのみです。ヘッドは別売りです。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

未確定：候補が29型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

【圧倒的な工具寿命と優れた加工性能を実現するヘッド交換式ドリル】

再研・再コートが不要なヘッド交換式ドリルは安定長寿命を提供

DrillMeister刃先（マージン）の状態

ヘッド交換式ドリル DrillMeister L/D=3 TID-F-3 製品基本仕様・特徴03

ヘッド交換式により、常に新品ヘッドが使用できる
最適な膜厚状態での使用により工具寿命延長
一定コーティング品質により、寿命のバラつきを最小化

複数回再コートを実施した
ソリッドドリルの刃先（マージン）の状態

ヘッド交換式ドリル DrillMeister L/D=3 TID-F-3 製品基本仕様・特長04

複数回の再コートにより過大な膜厚
過大な膜厚によるコーティング膜の脆弱化
本来のコーティング性能が十分に発揮できない
寿命のバラつきが発生

【迅速なヘッド交換と信頼性の高いクランプ機構】

ワンアクションでのヘッド交換により、工具交換時間を大幅に短縮
独自のクランプ機能により高い振れ精度と信頼性の高いクランプを実現
ヘッド抜け落ち防止機構により信頼性が更に向上

ヘッド交換式ドリル DrillMeister L/D=3 TID-F-3 製品の基本仕様・特長01

TID形シャンク

最適化されたねじれ溝により、深穴加工時の切りくず排出性を向上
ツイステッドオイルホールの採用で、クーラント吐出量が大幅アップ
円筒シャンクボディ（L/D=3.5, 6, 8）は長いシャンク長を採用。
ツールホルダ把握時のシャンク把握長の調整幅が大きく、従来品よりも柔軟な突出し長調整が行え必要最低限の溝長を維持したままでの干渉回避が可能

ヘッド交換式ドリル DrillMeister L/D=3 TID-F-3 製品の基本仕様・特長02

性能・試験情報

ヘッド交換式による寿命管理例

長寿命かつ寿命のばらつきが少ないので、高い寿命設定が可能

ソリッドドリルによる寿命管理例

ヘッド交換式ドリル DrillMeister L/D=3 TID-F-3 製品基本仕様・特長06

低い寿命に合わせた寿命設定になる

外形図

型番リスト

表示件数

型番

全長（L1）

(mm)

首下長・溝長（L3）

(mm)

シャンク径・MT No

シャンク長

(mm)

ポケットサイズ

(mm)

ΦD

(mm)

寸法 Dc min

(mm)

寸法 Dc max

(mm)

RoHS2（10物質）?

最小発注数量

77	18	12	45	6	16	6	6.4	-	1個
78.8	20	12	45	6	16	6.5	6.9	-	1個
80.6	21	12	45	7	16	7	7.4	-	1個
82.1	23	12	45	7	16	7.5	7.9	-	1個
84.4	24	12	45	8	16	8	8.4	-	1個
85.9	26	12	45	8	16	8.5	8.9	-	1個
87.8	27	12	45	9	16	9	9.4	-	1個
89.3	29	12	45	9	16	9.5	9.9	-	1個
94.2	30	16	48	10	20	10	10.4	対応	1個
95.7	32	16	48	10	20	10.5	10.9	対応	1個
97.6	33	16	48	11	20	11	11.4	対応	1個
99.1	35	16	48	11	20	11.5	11.9	対応	1個
101	36	16	48	12	20	12	12.4	対応	1個
102.5	37	16	48	12	20	12.5	12.9	対応	1個
104.6	39	16	48	13	20	13	13.4	対応	1個
106.1	41	16	48	13	20	13.5	13.9	対応	1個
110.1	42	16	48	14	20	14	14.4	対応	1個
111.6	44	16	48	14	20	14.5	14.9	対応	1個
118.7	45	20	50	15	25	15	15.9	対応	1個
123.3	48	20	50	16	25	16	16.9	対応	1個
127.9	51	20	50	17	25	17	17.9	対応	1個
138.5	54	25	56	18	32	18	18.9	対応	1個
143	57	25	56	19	32	19	19.9	対応	1個
147.6	60	25	56	20	32	20	20.9	対応	1個
152.2	63	25	56	21	32	21	21.9	対応	1個
156.8	66	25	56	22	32	22	22.9	対応	1個
165.3	69	32	60	23	42	23	23.9	対応	1個
169.9	72	32	60	24	42	24	24.9	対応	1個
174.5	75	32	60	25	42	25	25.9	対応	1個

通常単価(税別) (税込単価)	通常出荷日

31,026円 ( 34,129円 )	1日目
31,026円 ( 34,129円 )	1日目
31,026円 ( 34,129円 )	1日目
31,026円 ( 34,129円 )	1日目
31,026円 ( 34,129円 )	1日目
31,026円 ( 34,129円 )	1日目
31,026円 ( 34,129円 )	1日目
31,026円 ( 34,129円 )	1日目
34,535円 ( 37,989円 )	1日目
34,535円 ( 37,989円 )	1日目
34,535円 ( 37,989円 )	1日目
34,535円 ( 37,989円 )	1日目
34,535円 ( 37,989円 )	1日目
34,535円 ( 37,989円 )	1日目
34,535円 ( 37,989円 )	1日目
33,071円 ( 36,378円 )	在庫品1日目当日出荷可能
34,535円 ( 37,989円 )	1日目
34,535円 ( 37,989円 )	1日目
36,219円 ( 39,841円 )	1日目
36,219円 ( 39,841円 )	1日目
38,482円 ( 42,330円 )	1日目
42,279円 ( 46,507円 )	1日目
42,279円 ( 46,507円 )	1日目
52,526円 ( 57,779円 )	1日目
52,526円 ( 57,779円 )	1日目
52,526円 ( 57,779円 )	1日目
57,698円 ( 63,468円 )	1日目
57,698円 ( 63,468円 )	1日目
64,642円 ( 71,106円 )	1日目

詳細情報

基本情報

基本情報

タンガロイホルダヘッド交換式ドリル DrillMeister L/D=3 TID-F-3。

ご注意

本商品はホルダのみです。ヘッドは別売りです。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

カタログ

商品TOP

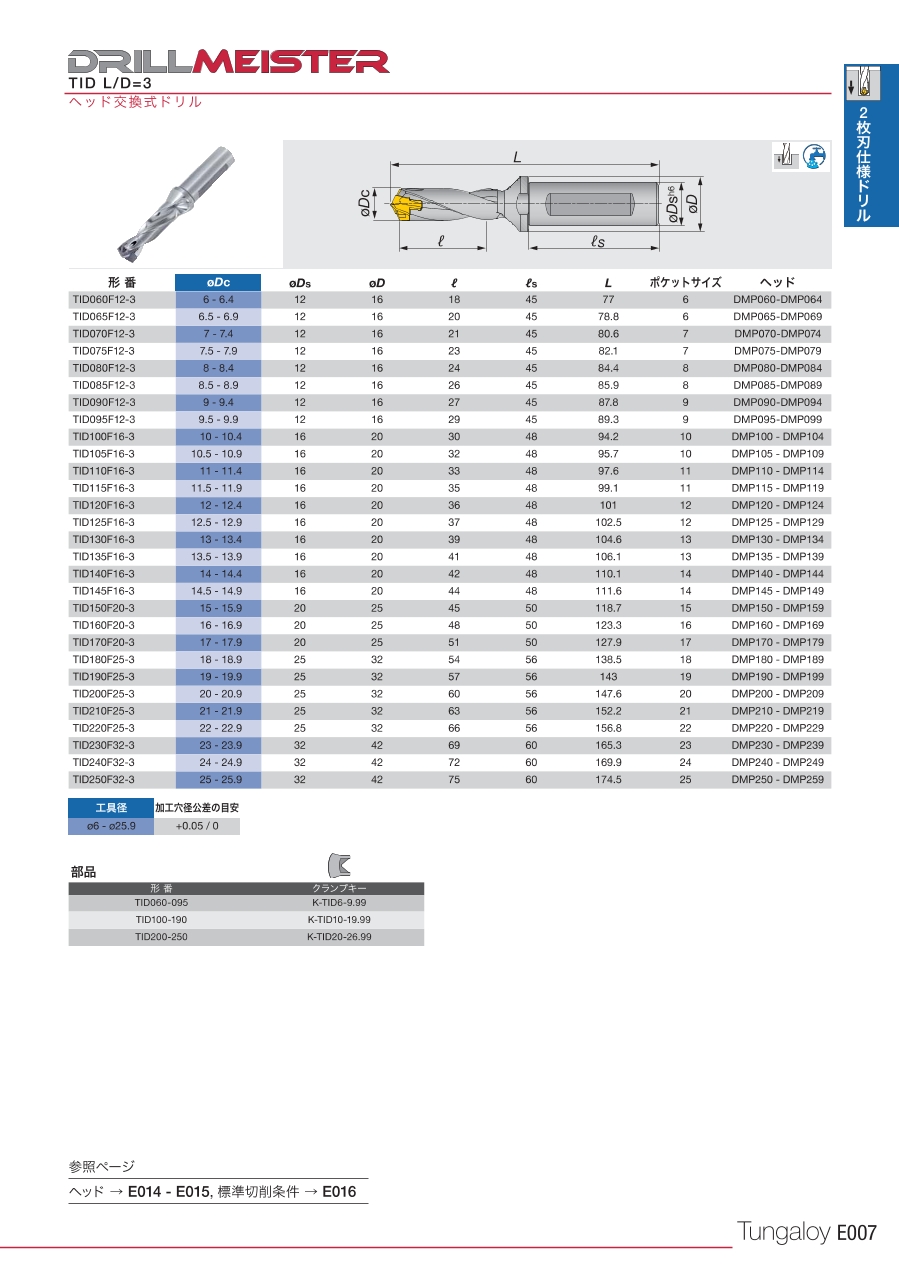

カタログ (見開き版)

商品担当おすすめ

タンガロイ
ヘッド交換式ドリル DrillForceMeister用ドリルボディ TIS L/D=8
タンガロイ
ヘッド交換式ドリル AddMeisterDrill用ドリルボディ TID-R L/D=5
タンガロイ
ヘッド交換式ドリル AddMeisterDrill用ドリルボディ TID-R L/D=3

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
