タンガロイ

直角肩加工用カッタ THE4000IA形

カタログ

通常単価(税別): 73,868円～102,033円

税込単価: 81,255円～112,236円

通常出荷日：1日目

くさび止め式直角肩加工用ボアタイプカッタでリード角は90度。【特長】・3コーナインサート採用。 ...

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

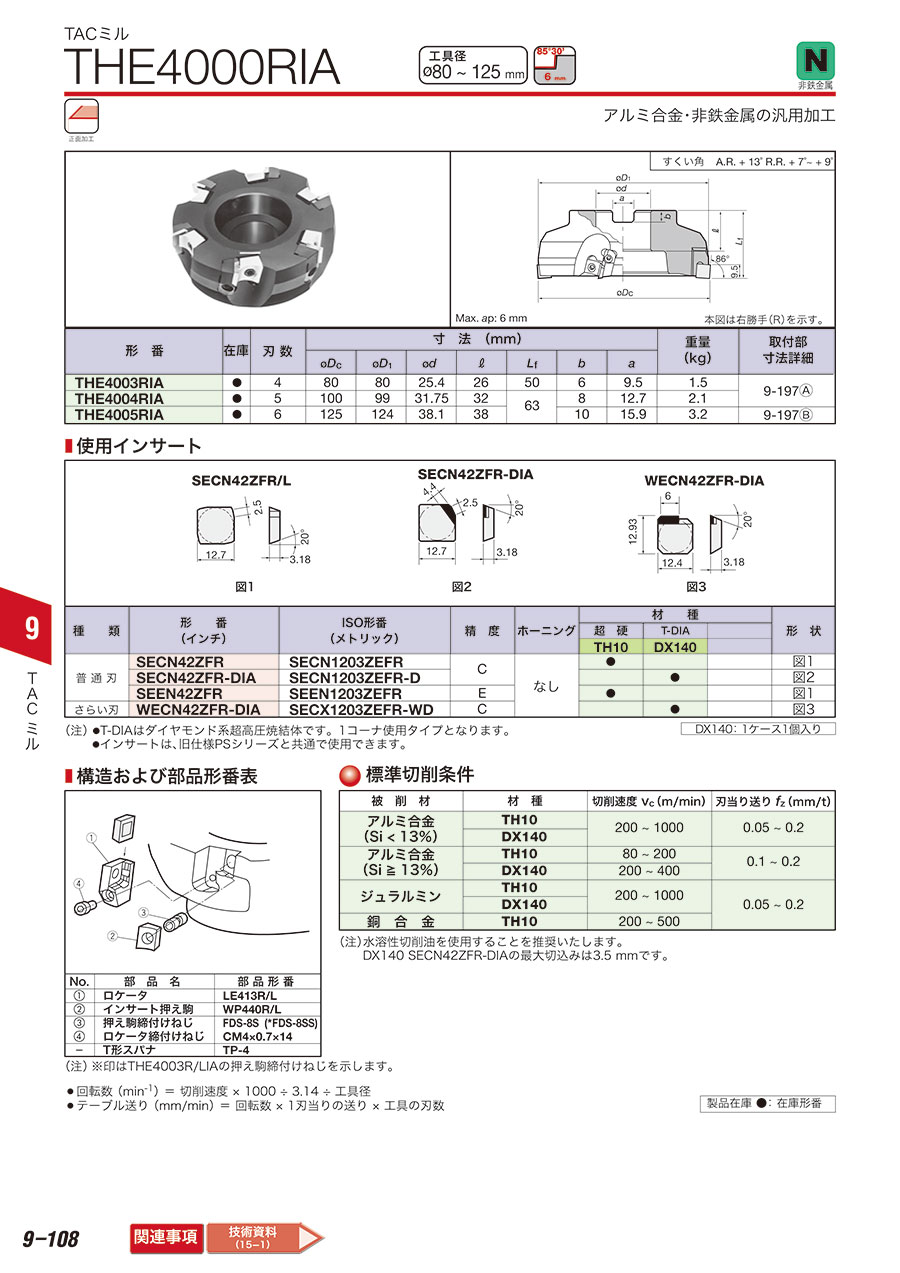

TACミル（THE4000RIA）の特長

商品画像

使用図

寸法

寸法図（本図は右勝手（R）を示す）

すくい角:A.R.+13° R.R.+7°～9°
Max ap:6mm

形番	刃数	寸法（mm）							重量（kg）
形番	刃数	φD_c	φD₁	φd	l	L_f	b	a	重量（kg）
THE4003RIA	4	80	80	25.4	26	50	6	9.5	1.5
THE4004RIA	5	100	99	31.75	32	63	8	12.7	2.1
THE4005RIA	6	125	124	38.1	38	63	10	15.9	3.2

型番リスト

表示件数

型番

THE4003RIA

THE4004RIA

THE4005RIA

加工用途

刃径 D

(φ)

全長 (L)

(mm)

刃数

(枚)

首下長（ℓ1）

(mm)

寸法 Φd

(mm)

寸法 ΦD1

(mm)

寸法 ℓ

(mm)

寸法 b

(mm)

寸法 a

(mm)

トラスココード

最小発注数量

平面	80	50	4	50	25.4	80	26	6	9.5	825-3870	1個
-	100	63	5	63	31.75	99	32	8	12.7	825-3871	1個
-	125	63	6	63	38.1	124	38	10	15.9	825-3872	1個

通常単価(税別) (税込単価)	通常出荷日

73,868円 ( 81,255円 )	1日目
86,161円 ( 94,777円 )	1日目
102,033円 ( 112,236円 )	1日目

詳細情報

基本情報

基本情報

くさび止め式直角肩加工用ボアタイプカッタでリード角は90度。
【特長】
・3コーナインサート採用。
【用途】
・アルミの直角肩加工用。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
