未確定：候補が8型番あります。
タンガロイ

P形 外径用TACバイト レバーロック式 PRGCR／L

P形 外径用TACバイト レバーロック式 PRGCR／L
通常単価(税別)
19,790円～21,540円
税込単価
21,769円～23,694円

レバーロック式のバイト。【特長】・アプローチ角：91°。・使用インサート：ポジ...

詳細情報を確認する
未確定：候補が8型番あります。
数量：

商品情報

レバーロック式バイト PRGCR／Lの仕様

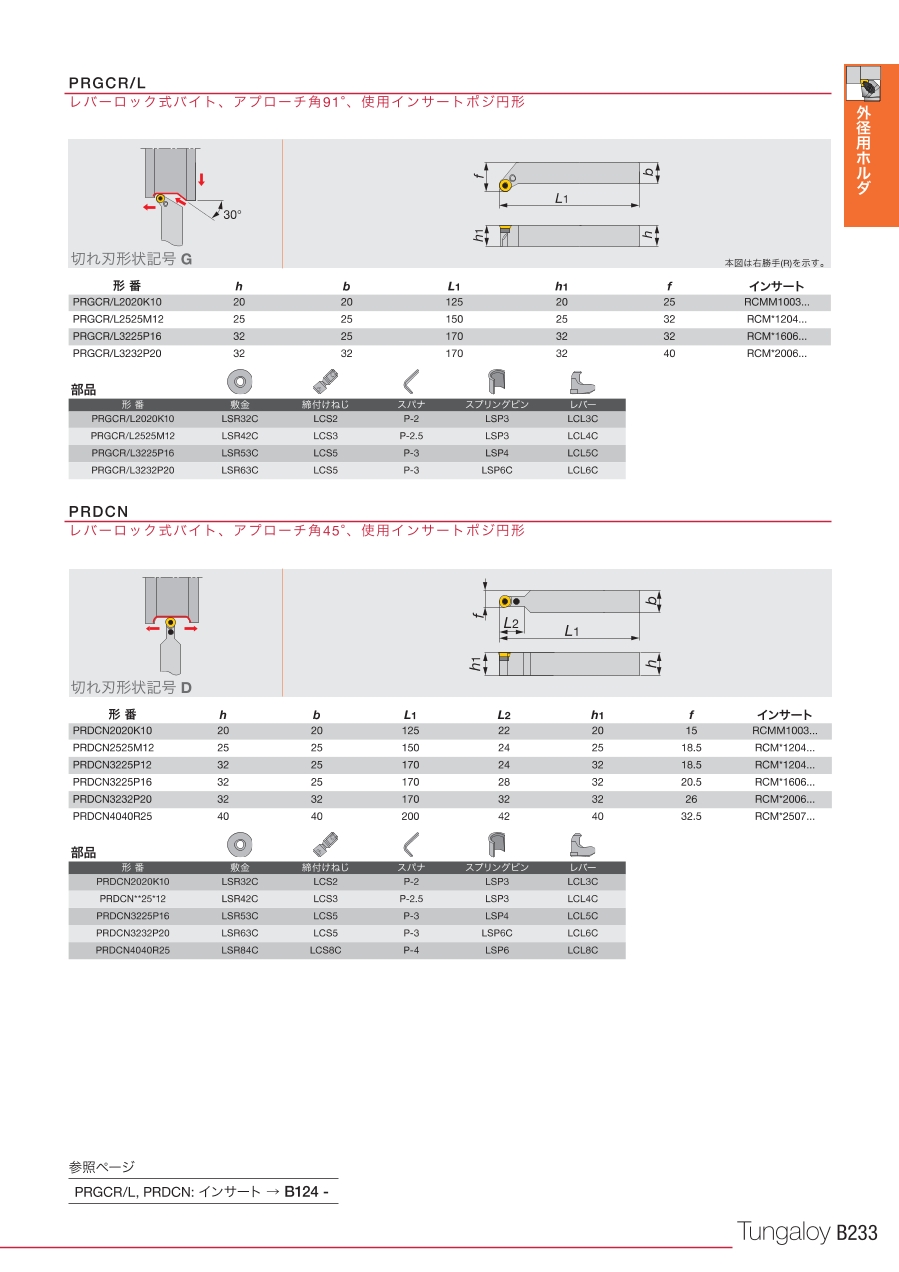

PRGCR／Lの寸法図

PRGCR／Lの寸法図

PRGCR／Lの使用イメージ

PRGCR／Lの使用イメージ

本図は右勝手（R）を示す。

形番R／LhbL1h1fre
PRGCR2020K10 R20.020.0125.020.0025.005.00
PRGCL2020K10 L20.020.0125.020.0025.005.00
PRGCR2525M12 R25.025.0150.025.0032.006.00
PRGCL2525M12 L25.025.0150.025.0032.006.00
PRGCR3225P16 R32.025.0170.032.0032.008.00
PRGCL3225P16 L32.025.0170.032.0032.008.00
PRGCR3232P20 R32.032.0170.032.0040.0010.00
PRGCL3232P20 L32.032.0170.032.0040.0010.00

単位：mm

型番リスト

表示件数
  • 1
    • 型番
    PRGCL2020K10
    PRGCL2525M12
    PRGCL3225P16
    PRGCL3232P20
    PRGCR2020K10
    PRGCR2525M12
    PRGCR3225P16
    PRGCR3232P20

    適合チップ切れ刃長

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    適合チップ

    スパナ

    シャンク断面H/B

    シート

    		最小発注数量
    10
    左
    20
    20
    125
    711-0413
    RCMM1003□□
    P-2
    20
    LSR32C
    1個
    12
    左
    25
    25
    150
    711-2017
    RCM□1204□□
    P-2.5
    25
    LSR42C
    1個
    16
    左
    32
    25
    170
    711-5865
    RCM□1606□□
    P-3
    32
    LSR53C
    1個
    20
    左
    32
    32
    170
    711-5873
    RCM□2006□□
    P-3
    32
    LSR63C
    1個
    10
    右
    20
    20
    125
    711-0421
    RCMM1003□□
    P-2
    20
    LSR32C
    1個
    12
    右
    25
    25
    150
    711-2025
    RCM□1204□□
    P-2.5
    25
    LSR42C
    1個
    16
    右
    32
    25
    170
    711-5881
    RCM□1606□□
    P-3
    32
    LSR53C
    1個
    20
    右
    32
    32
    170
    711-5890
    RCM□2006□□
    P-3
    32
    LSR63C
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    19,790円
    ( 21,769円 )
    1日目
    19,790円
    ( 21,769円 )
    1日目
    20,300円
    ( 22,330円 )
    1日目
    21,540円
    ( 23,694円 )
    1日目
    19,790円
    ( 21,769円 )
    1日目
    19,790円
    ( 21,769円 )
    1日目
    20,300円
    ( 22,330円 )
    1日目
    21,540円
    ( 23,694円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    レバーロック式のバイト。
    【特長】
    ・アプローチ角：91°。
    ・使用インサート：ポジ、円形。
    【用途】
    ・外径、倣い切削用。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
