タンガロイ

J-シリーズJ形/外径切削スクリューオン式 JSXBR/L

カタログ

通常単価(税別): 8,405円～12,194円

税込単価: 9,246円～13,413円

通常出荷日：1日目

外径切削後挽き用のスクリューオン式外径用ホルダ。【特長】・両トルクスで背面からの操作が可能。・オフセッ...

ホルダ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

タンガロイ

通常出荷日：在庫品1日目

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

Cタイプ

本図は右勝手（R）を示す
※本バイトはねじ切り用JXT形インサートも使用できます。

選定サポート情報

外径用TACバイトの構造と特長

形式と特長

J-シリーズJ形/外径切削スクリューオン式 JSXBR/L 選定サポート関連画像

型番リスト

表示件数

型番

勝手

シャンク高さ

(mm)

シャンク幅

(mm)

トラスココード

適合チップ

シャンク断面H/B

最小発注数量

左	10	10	350-5529	JXBL8□□、JXT□R□□	10	1個
左	12	12	350-5537	JXBL8□□、JXT□R□□	12	1個
左	16	16	350-5545	JXBL8□□、JXT□R□□	16	1個
左	20	20	350-5553	JXBL8□□、JXT□R□□	20	1個
左	25	25	350-5561	JXBL8□□、JXT□R□□	25	1個
右	10	10	350-5570	JXBR8□□、JXT□R□□	10	1個
右	12	12	350-5588	JXBR8□□、JXT□R□□	12	1個
右	16	16	350-5596	JXBR8□□、JXT□R□□	16	1個
右	20	20	350-5600	JXBR8□□、JXT□R□□	20	1個
右	25	25	350-5618	JXBR8□□、JXT□R□□	25	1個

通常単価(税別) (税込単価)	通常出荷日

8,807円 ( 9,688円 )	1日目
8,405円 ( 9,246円 )	1日目
8,765円 ( 9,642円 )	1日目
10,298円 ( 11,328円 )	1日目
12,194円 ( 13,413円 )	1日目
8,807円 ( 9,688円 )	1日目
8,459円 ( 9,305円 )	1日目
8,765円 ( 9,642円 )	1日目
10,298円 ( 11,328円 )	1日目
12,194円 ( 13,413円 )	1日目

詳細情報

基本情報

基本情報

外径切削後挽き用のスクリューオン式外径用ホルダ。
【特長】
・両トルクスで背面からの操作が可能。
・オフセットなし。
・後挽き：使用インサート JXBR／L8**。
・ねじ切り：使用インサート JXT*R／L。
・注意：「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
・注意：「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
【用途】
・後挽き・ねじ切り用。

ご注意

ホルダ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

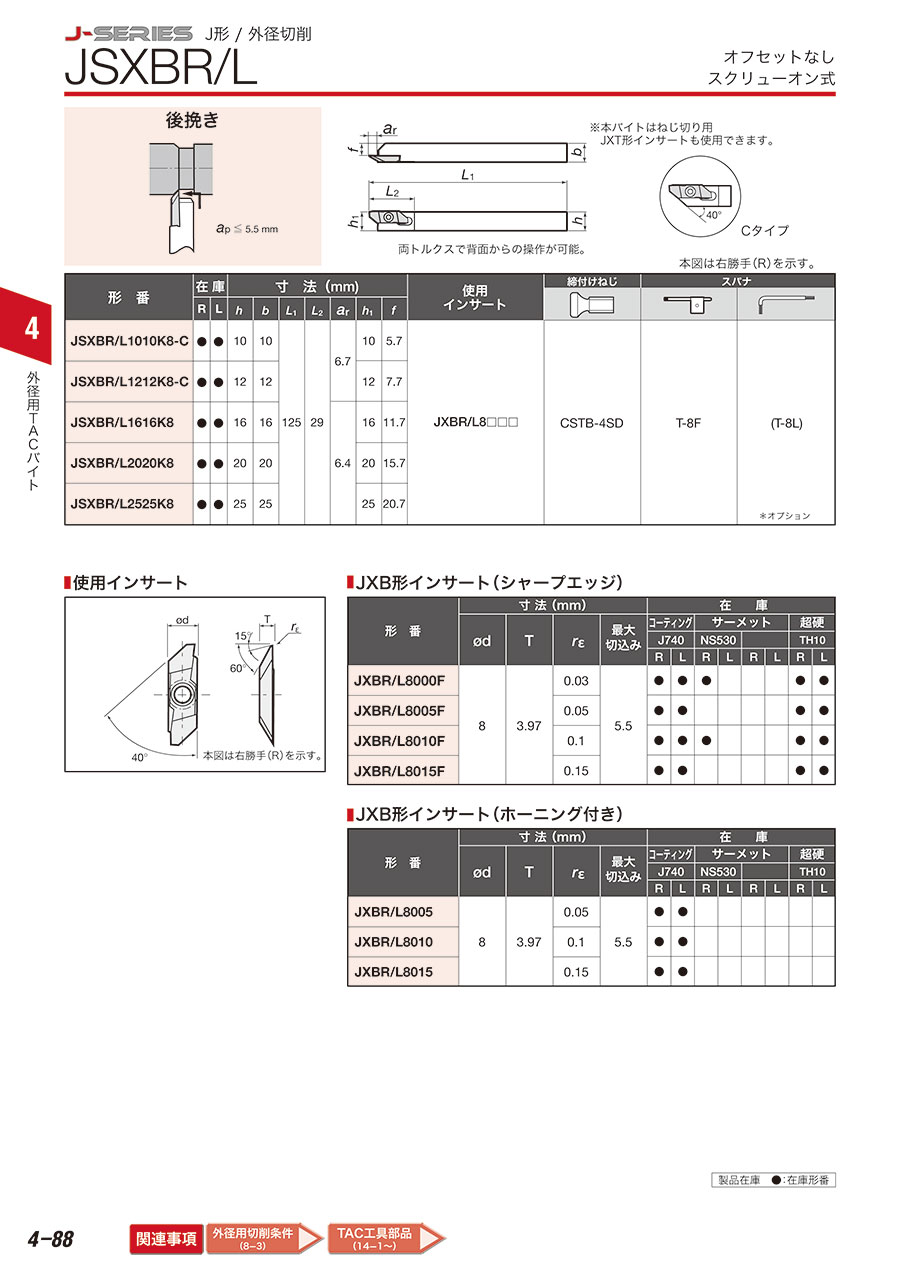

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
