ナベヤ

スイングクランプ B型

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 33,791円～63,325円

税込単価: 37,170円～69,658円

横振り自在でワークの脱着が可能です。T溝にも、タップ穴にも使えます。内蔵スプリ...

詳細情報を確認する

種類
クランプユニット・用品
クランプユニット/オプション
ユニット
クランプ方法
上面ネジ固定式
本体材質
焼入れ鋼
P (mm)
16
Q (mm)
M12
締付力 (kN)
10
材質詳細
SCM420
熱処理
焼入HRC60
表面処理
黒染め

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

ガイド溝がないので、クランプヘッドを自在に動かせます。

クランプヘッドが入るだけの隙間でもクランプできます。

ボルト式とクイックレバー式があります。

SCM420 焼入硬度HRC60で強靭です。

重切削に耐えられます。

部品構成

EWN44300B

-	部品構成
（1）	六角ボルト
（2）	平座金
（3）	スイングヘッド
（4）	スプリング
（5）	ホルダー
（6）	六角穴付き止めねじ（平先）

EWN40600B, 40105B, 40135B, 60135B

-	部品構成
（1）	六角ボルト
（2）	平座金
（3）	スイングヘッド
（4）	スプリング
（5）	シリンダーホルダー
（6）	六角穴付き止めねじ（平先）

外形図

EWN44300Ｂのみ

EWN40600B, 40105B, 40135B, 60135B

使用方法・使用事例

使用方法

六角ボルトを締めるとクランプヘッドが下降し、クランプします。
六角ボルトを緩めると、内蔵スプリングによりクランプヘッドが上昇します。

取付方法

・T溝巾14用のTスロットナットが付属しています。
・六角穴付止めねじ（平先）は取り外しが可能です。

使用事例

選定サポート情報

注意・禁止事項

最大トルクを超える操作は、クランプの耐久性に影響を及ぼします。規定のトルク内でご使用ください。
クランプストロークの範囲内でご使用ください。
それ以上で使用されるとクランプの損傷の原因になります。T溝巾14以外でご使用される場合は、ねじ穴貫通タイプのTスロットナットをお使いください。

型番リスト

表示件数

型番

クランプストロークMIN

(mm)

クランプストロークMAX

(mm)

質量

(kg)

最小発注数量

70	105	75	40	55	20	44.5	20	21	17	M12	36	40	70	105	105.5	140.5	1.1	1個
100	135	75	40	55	20	44.5	20	21	17	M12	36	40	100	135	135.5	170.5	1.35	1個
50	60	75	40	55	20	44.5	20	21	17	M12	36	40	50	60	85.5	95.5	0.89	1個
25	30	62	44	40	22	-	18	9	17	-	36	-	25	30	66.5	71.5	0.66	1個
101.5	136.5	89	50	67	22	53	17	22	23	M12	55	60	101.5	136.5	136.5	171.5	2.7	1個

通常単価(税別) (税込単価)	通常出荷日

50,575円 ( 55,633円 )	3日目
51,850円 ( 57,035円 )	3日目
48,025円 ( 52,828円 )	3日目
33,791円 ( 37,170円 )	3日目
63,325円 ( 69,658円 )	3日目

詳細情報

基本情報

基本情報

横振り自在でワークの脱着が可能です。T溝にも、タップ穴にも使えます。内蔵スプリングでアンクランプ時は自動上昇です。アタッチメントの取付可能。

カタログ

商品TOP

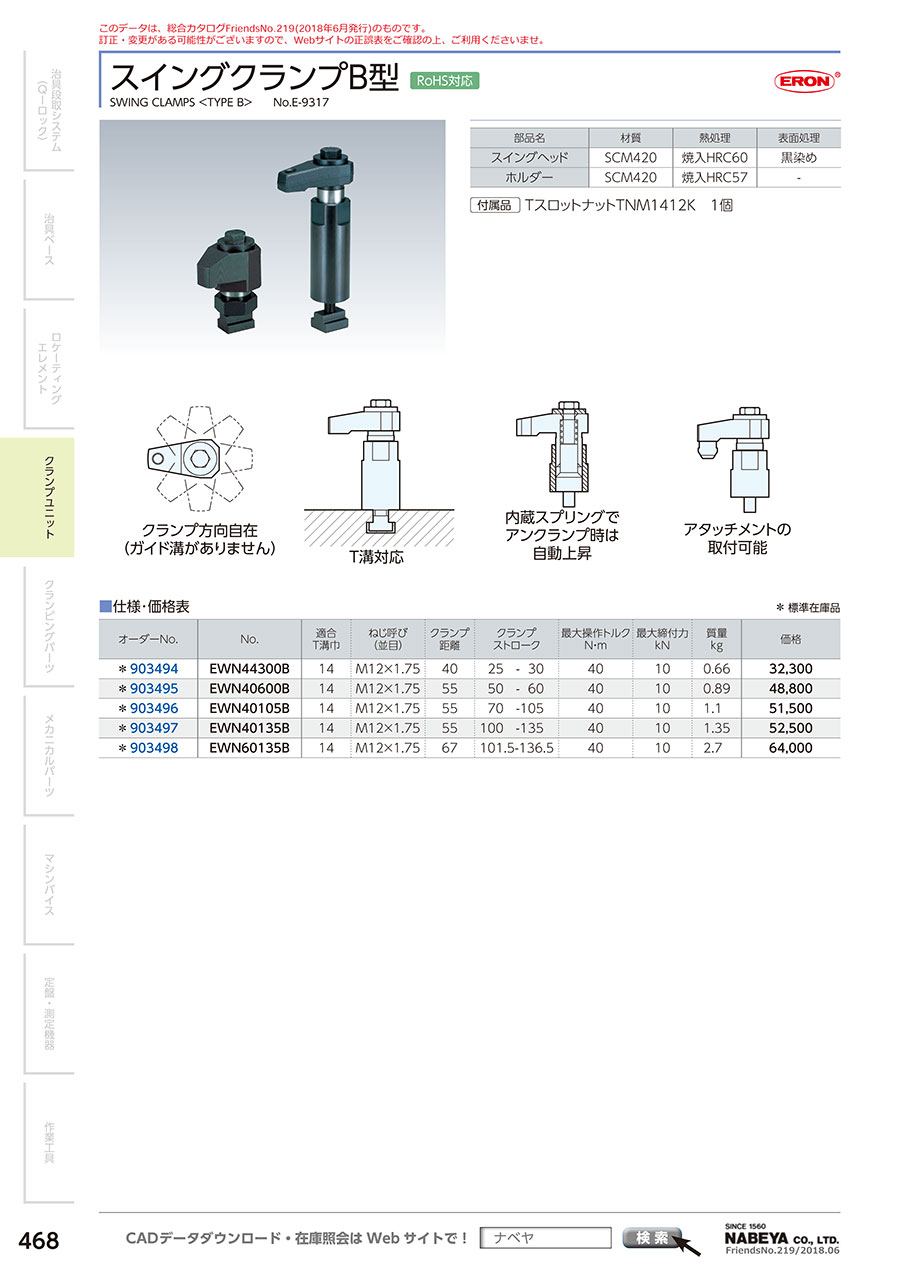

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
