ナベヤ

レストプレート 11393-12000E・11393-22000E

カタログ

通常単価(税別): 5,200円～5,750円

税込単価: 5,720円～6,325円

通常出荷日：3日目

耐久性があり頑丈なレストプレート 11393-12000E／11393-22000E。【特長】・材質：...

詳細を確認

よく一緒に見られています

ナベヤ

レストボルト

通常価格(税別)： 2,550円 (税込価格：2,805円)

通常出荷日：在庫品1日目

よく一緒に見られています

ナベヤ

レストプレート 11393-13000E・11393-23000E

通常価格(税別)： 4,511円 (税込価格：4,962円)

通常出荷日：3 日目

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

レストプレート 11393-12000E／11393-22000Eの詳細

レストプレート 11393-12000E／11393-22000E 商品イメージ

使用例1

レストプレート 11393-12000E／11393-22000E 使用例1

使用例2

レストプレート 11393-12000E／11393-22000E 使用例2

使用例3

レストプレート 11393-12000E／11393-22000E 使用例3

レストプレート 11393-12000E／11393-22000Eの仕様と寸法

（単位：mm）

レストプレート 11393-12000E／11393-22000E 寸法図

型番	E（並目）	A	B	C	D	質量g
11393-12000E	M8×1.25	16	8（-0.009～0）	18	14	17
11393-22000E	M12×1.75	22	10（-0.015～0）	25	19	30

型番リスト

表示件数

型番

11393-12000E

11393-22000E

取付けネジ径

(mm)

質量

(g)

Ｂ寸公差

(mm)

最小発注数量

M8	16	8	18	14	17	0-0.009	1個
M12	22	10	25	19	30	0-0.015	1個

通常単価(税別) (税込単価)	通常出荷日

5,200円 ( 5,720円 )	3日目
5,750円 ( 6,325円 )	3日目

詳細情報

基本情報

基本情報

耐久性があり頑丈なレストプレート 11393-12000E／11393-22000E。
【特長】
・材質：SCM420。
・熱処理：焼入HRC56±3。
・表面処理：黒染め。
【用途】
・ワークの座、クランプのアタッチメントとして使用。

カタログ

商品TOP

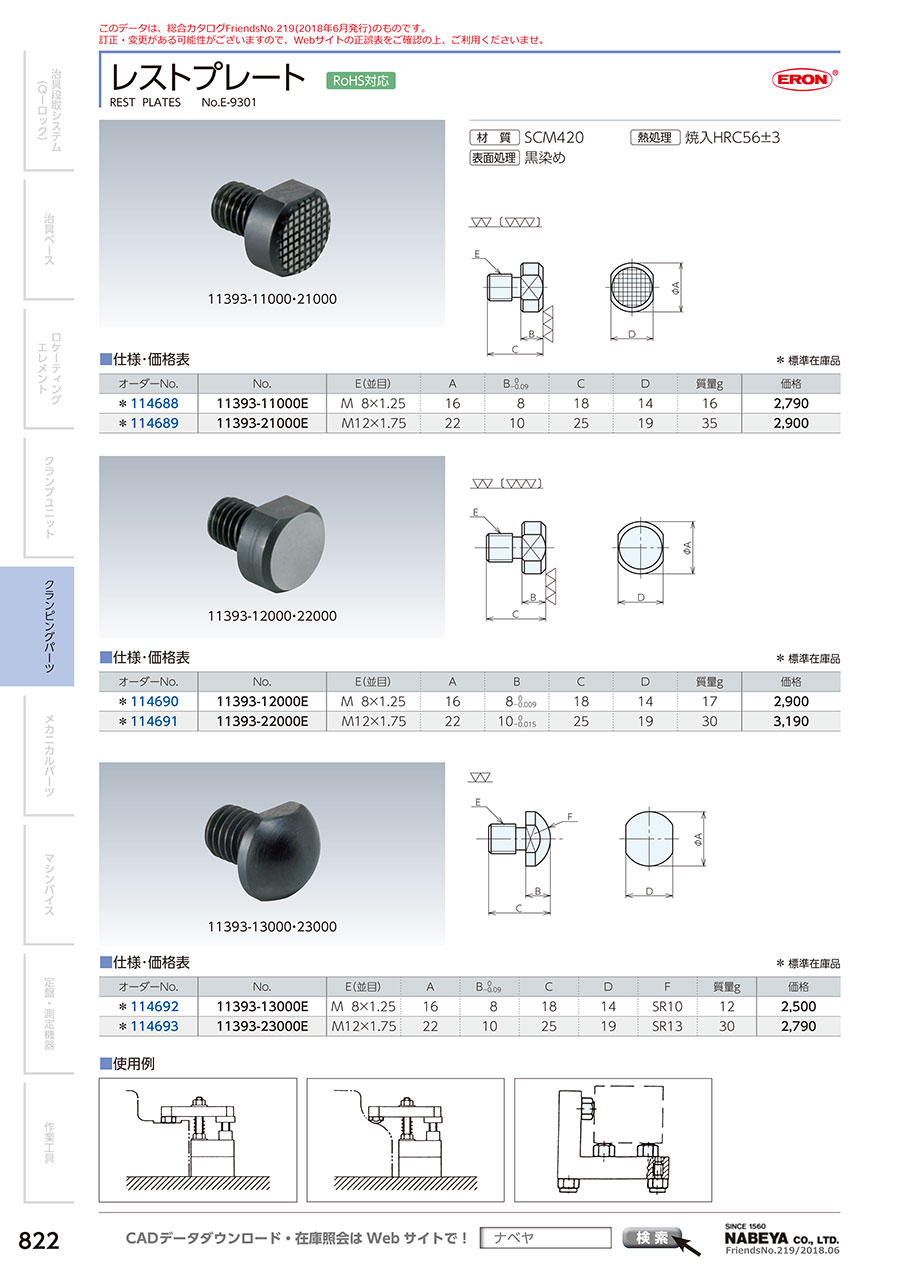

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

レストプレート 11393-12000E・11393-22000Eのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qネジ径は？

M8とM12があります。
