ナベヤ

グラブスクリュー（S45C）

カタログ

通常単価(税別): 440円～3,080円特別価格

税込単価: 484円～3,388円特別価格

一部SALE 2026.09.30まで

通常出荷日：在庫品1日目～6日目一部当日出荷可能

ワークの締付に使用するクランピングパーツ。【特長】・スラストパッドSTPとセットでご使用ください。・ワ...

詳細を確認

4.54.5

よく一緒に見られています

ナベヤ

スラストパッド（STP）

通常価格(税別)： 771円 (税込価格：848円)

通常出荷日：在庫品1日目

よく一緒に見られています

ナベヤ

スイベルパット付ボルト（S45C）

通常価格(税別)： 1,391円 (税込価格：1,530円)

通常出荷日：在庫品1日目

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

グラブスクリューの使用方法

グラブスクリューSGTとスラストパッドSTPの組付け方法

スラストパッドに組み込まれているスナップリングの切れ目に対し、グラブスクリューを図1のように傾斜させて挿入し、さらに、図2のようにグラブスクリューを持ち上げるようにして押し込む。
組付けは手の力で十分。
ハンマーなどで叩き込まない。無理な組付けはスナップリングの破損の原因となる。

型番リスト

表示件数

型番

ネジ径

ネジ長

(mm)

全長

(mm)

質量

(g)

最小発注数量

M6	24.6	30	4.5	4	5.4	2.5	3	2.2	5	1個
M6	34.6	40	4.5	4	5.4	2.5	3	2.2	6	1個
M6	39.6	45	4.5	4	5.4	2.5	3	2.2	7	1個
M6	44.6	50	4.5	4	5.4	2.5	3	2.2	8	1個
M8	33.2	40	6	5.4	6.8	3	4	3	12	1個
M8	38.2	45	6	5.4	6.8	3	4	3	14	1個
M8	43.2	50	6	5.4	6.8	3	4	3	15	1個
M8	53.2	60	6	5.4	6.8	3	4	3	17	1個
M10	36.8	45	8	7.2	8.2	4.5	5	3.6	22	1個
M10	41.8	50	8	7.2	8.2	4.5	5	3.6	24	1個
M10	51.8	60	8	7.2	8.2	4.5	5	3.6	28	1個
M10	71.8	80	8	7.2	8.2	4.5	5	3.6	37	1個
M12	51.4	60	8	7.2	8.6	4.5	6	4.5	39	1個
M12	61.4	70	8	7.2	8.6	4.5	6	4.5	46	1個
M12	71.4	80	8	7.2	8.6	4.5	6	4.5	53	1個
M12	91.4	100	8	7.2	8.6	4.5	6	4.5	121	1個
M16	59.4	70	12	11	10.6	5	8	5.3	85	1個
M16	69.4	80	12	11	10.6	5	8	5.3	97	1個
M16	89.4	100	12	11	10.6	5	8	5.3	189	1個
M16	114.4	125	12	11	10.6	5	8	5.3	241	1個
M20	77.6	90	15.5	14.4	12.4	5.5	10	5.6	169	1個
M20	87.6	100	15.5	14.4	12.4	5.5	10	5.6	189	1個
M20	112.6	125	15.5	14.4	12.4	5.5	10	5.6	241	1個
M20	137.6	150	15.5	14.4	12.4	5.5	10	5.6	292	1個

通常単価(税別) (税込単価)	通常出荷日

440円 ( 484円 )	3日目
460円 ( 506円 )	3日目
511円 ( 562円 )	3日目
511円 ( 562円 )	6日目
610円 ( 671円 )	3日目
640円 ( 704円 )	3日目
640円 ( 704円 )	3日目
640円 ( 704円 )	3日目
820円 ( 902円 )	3日目
820円 ( 902円 )	3日目
820円 ( 902円 )	3日目
991円 ( 1,090円 )	3日目
911円 ( 1,002円 )	6日目
1,111円 ( 1,222円 )	3日目
1,211円 ( 1,332円 )	3日目
1,156円 ( 1,272円 )	6日目
1,510円 ( 1,661円 )	3日目
1,760円 ( 1,936円 )	3日目
1,980円 ( 2,178円 )	6日目
1,980円 ( 2,178円 )	3日目
2,200円1,980円 ( 2,178円 )	在庫品1日目当日出荷可能
2,540円 ( 2,794円 )	3日目
2,860円2,574円 ( 2,831円 )	在庫品1日目当日出荷可能
3,080円 ( 3,388円 )	3日目

詳細情報

基本情報

基本情報

ワークの締付に使用するクランピングパーツ。
【特長】
・スラストパッドSTPとセットでご使用ください。
・ワークの締めつけに、レバー・ノブなどに組みつけてご使用ください。
・材質：S45C。
・熱処理：先端部焼入HRC50～60。
・表面処理：リン酸塩被膜（黒）。
【用途】
・位置決め、ストッパーなどの用途にも使用できます。

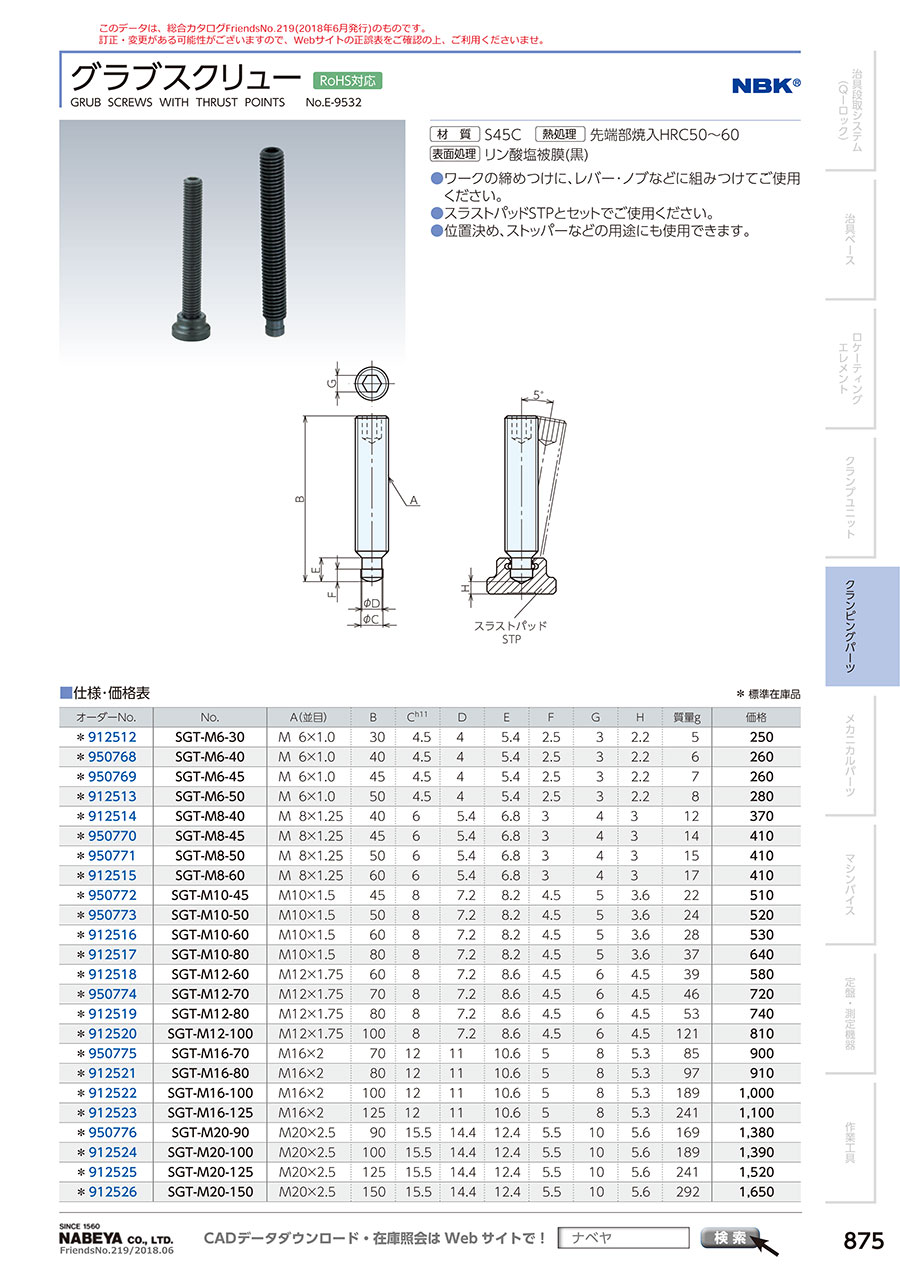

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

グラブスクリュー（S45C）のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

試作治具に使用しています

満足度：5.02023/10/25

試作治具にワークの押さえとして初めて使用しました。通常パッド付き商品ではスペースが狭く入らないので、この商品とスラストパ...もっと読む

0人が参考にしています。

コイルの位置決めに使いました

満足度：4.02020/02/27

コイルの幅が変わる際の位置決めに使用しています。類似品は使用したことがあり、この商品は初めて購入しました。スラストパッド...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q材質はどのようになっていますか？

S45Cで、先端部はHRC50～60で焼入が施してあります。

この商品を見た人は、こんな商品も見ています

	今見ている商品グラブスクリュー（S45C）	黒染めSナット（S45C）	黒染めフランジナット（S45C）	スイベルパット付ボルト（S45C）	黒染めプレーンクランプ（S45C）	黒染めステップクランプ（S45C）
メーカー	ナベヤ	ナベヤ	ナベヤ	ナベヤ	ナベヤ	ナベヤ
通常価格	440円-	360円 -	751円 -	1,391円 -	2,400円 -	4,240円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	3日目〜	在庫品1日目〜
種類	治具用ボルト	ナット	ナット	治具用ボルト	-	-
材質	焼入れ鋼	焼入れ鋼	焼入れ鋼	焼入れ鋼	-	-
仕様	並目	並目	並目	並目	-	-
材質詳細	S45C	S45C	S45C	S45C	-	-
熱処理	端部焼入HRC50～60	焼入 HRC30±5	焼入HRC30±5	焼入HRC30±5	-	-
