内外電機

ポール用取付金具【2個入り】

カタログ |

通常単価(税別): 6,990円～15,760円特別価格

税込単価: 7,689円～17,336円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～6日目一部当日出荷可能

ポール取付用の金具。【特長】・溶融亜鉛メッキ仕上げにて耐候性に優れている。・耐荷重150kg以下まで取...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

通常出荷日：5 日目

未確定：候補が19型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

ポール用取付金具 ABR形の外観・外形図

ABR

ABRS

ABRL

外形図（イ）

外形図（ロ）

※ 両面取付用としてご使用のときは2組必要となります。

ポール用取付金具 ABR形の仕様・寸法

耐荷重：150kg以下
表面処理：溶融亜鉛めっき

品番	適用範囲（mm）				B	C	D	材厚	図番	備考
品番	ポール外径 φ	長さ A	キャビネット幅	取付孔 P	B	C	D	材厚	図番	備考
ABR-175	φ48～φ90	235	250	140～210	70	19	140	t3.2	イ	M8×35,M10×110
ABR-225		285	300	190～260	70	19	140	t3.2	イ	M8×35,M10×110
ABR-325		385	400	290～360	70	19	140	t3.2	イ	M8×35,M10×110
ABR-425		485	500	390～460	70	19	140	t3.2	イ	M8×35,M10×110
ABRS-175	φ76～φ101	235	250	140～210	80	32.5	172	t3.2／t4.5	ロ	M8×35,M10×70
ABRS-225		285	300	190～260	50.5	32.5	172	t3.2／t4.5	ロ	M8×35,M10×70
ABRS-325		385	400	290～360	50.5	32.5	172	t3.2／t4.5	ロ	M8×35,M10×70
ABRS-425		485	500	390～460	50.5	32.5	172	t3.2／t4.5	ロ	M8×35,M10×70
ABRL-175	φ114～φ140	235	250	140～210	98	51	226	t3.2／t4.5	ロ	M8×35,M10×70
ABRL-225		285	300	190～260	69	51	226	t3.2／t4.5	ロ	M8×35,M10×70
ABRL-325		385	400	290～360	69	51	226	t3.2／t4.5	ロ	M8×35,M10×70
ABRL-425		485	500	390～460	69	51	226	t3.2／t4.5	ロ	M8×35,M10×70

ポール用取付金具 PRM形の外観・外形図

ポール用取付金具 PRM形の外観

ポール用取付金具 PRM形の外形図

ポール用取付金具 PRM形の仕様・寸法

耐荷重：50kg以下（1セット）
表面処理：溶融亜鉛めっき

品番	適用範囲（mm）				C （mm）	D （mm）	E （mm）	材厚	備考
品番	A	B	φ	P（取付範囲）	C （mm）	D （mm）	E （mm）	材厚	備考
PRM-115	145	15	60	105～125	17	85	61	t3	SUS M5×25
PRM-136	166	15	60	126～146	17	85	61	t3	SUS M5×25
PRM-170	200	15	60	160～180	17	85	61	t3	SUS M6×25
PRM-250	290	8	130	230～270	27	160	118	t3	SUS M6×25
PRM-310	350	8	130	290～330	27	160	118	t3	SUS M6×25
PRM-400	440	8	130	380～420	27	160	118	t3	SUS M6×25
PRM-550	590	8	130	530～570	27	160	118	t3	SUS M6×25

外形図

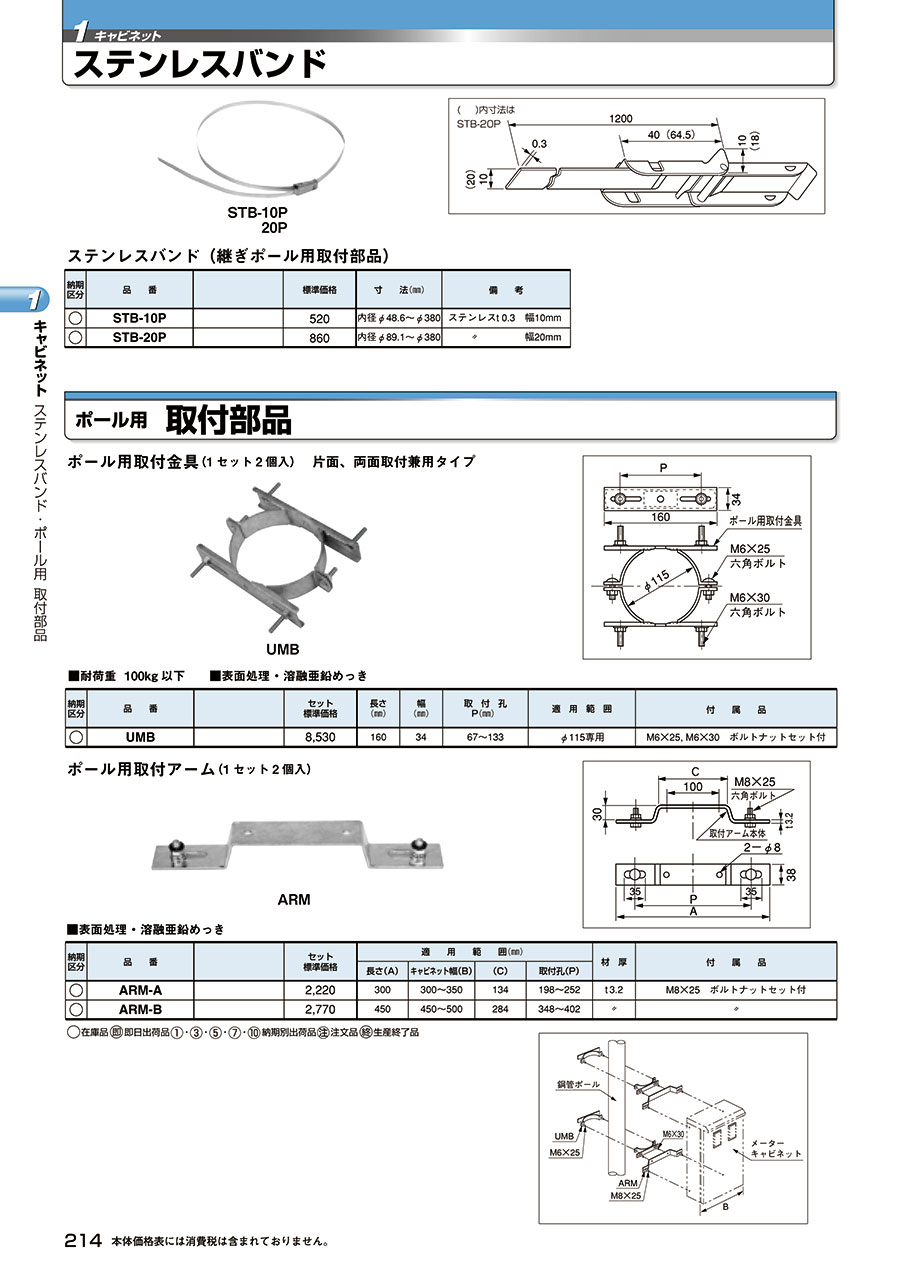

ポール用取付金具（片面、両面取付兼用タイプ）の外観

ポール用取付金具（片面、両面取付兼用タイプ）の外形図

製品仕様

耐荷重：100kg以下
表面処理：溶融亜鉛めっき

品番	長さ（mm）	幅（mm）	取付孔 P（mm）	適用範囲	付属品
UMB	160	34	67～133	φ115専用	M6×25,M6×30 ボルトナットセット付

型番リスト

表示件数

型番

関連

用途

寸法横 W

(mm)

寸法奥行 D

(mm)

板厚

(mm)

ボール外径

(mm)

長さ

(mm)

製品詳細

最小発注数量

データシート	その他	235	36	3.2	φ48～φ90	235	ポール用取付金具	1パック 2個入り
データシート	その他	285	36	3.2	φ48～φ90	285	ポール用取付金具	1パック 2個入り
データシート	その他	385	36	3.2	φ48～φ90	385	ポール用取付金具	1パック 2個入り
データシート	その他	485	36	3.2	φ48～φ90	485	ポール用取付金具	1パック 2個入り
データシート	その他	235	38	3.2/4.5	φ114～φ140	235	ポール用取付金具	1パック 2個入り
データシート	その他	285	38	3.2/4.5	φ114～φ140	285	ポール用取付金具	1パック 2個入り
データシート	その他	385	38	3.2/4.5	φ114～φ140	385	ポール用取付金具	1パック 2個入り
データシート	その他	485	38	3.2/4.5	φ114～φ140	485	ポール用取付金具	1パック 2個入り
データシート	その他	235	38	3.2/4.5	φ76～φ101	235	ポール用取付金具	1パック 2個入り
データシート	その他	285	38	3.2/4.5	φ76～φ101	285	ポール用取付金具	1パック 2個入り
データシート	その他	385	38	3.2/4.5	φ76～φ101	385	ポール用取付金具	1パック 2個入り
データシート	その他	485	38	3.2/4.5	φ76～φ101	485	ポール用取付金具	1パック 2個入り
データシート	その他	145	32	-	-	145	ポール用取付金具	1パック 2個入り
データシート	その他	166	32	-	-	166	ポール用取付金具	1パック 2個入り
データシート	その他	200	32	-	-	200	ポール用取付金具	1パック 2個入り
データシート	その他	290	32	-	-	290	ポール用取付金具	1パック 2個入り
データシート	その他	350	32	-	-	350	ポール用取付金具	1パック 2個入り
データシート	その他	440	32	-	-	440	ポール用取付金具	1パック 2個入り
データシート	その他	590	32	-	-	590	ポール用取付金具	1パック 2個入り

通常単価(税別) (税込単価)	通常出荷日

8,990円 ( 9,889円 )	6日目
8,990円 ( 9,889円 )	5日目
9,590円 ( 10,549円 )	6日目
9,990円 ( 10,989円 )	5日目
15,020円 ( 16,522円 )	5日目
14,430円 ( 15,873円 )	5日目
15,130円 ( 16,643円 )	5日目
15,760円 ( 17,336円 )	5日目
13,330円5,182円 ( 5,700円 )	在庫品1日目当日出荷可能
12,570円 ( 13,827円 )	5日目
13,490円 ( 14,839円 )	5日目
14,100円 ( 15,510円 )	5日目
6,990円 ( 7,689円 )	5日目
7,090円 ( 7,799円 )	5日目
7,090円 ( 7,799円 )	5日目
7,090円 ( 7,799円 )	5日目
7,990円 ( 8,789円 )	5日目
8,090円 ( 8,899円 )	5日目
8,990円 ( 9,889円 )	5日目

詳細情報

基本情報

基本情報

ポール取付用の金具。
【特長】
・溶融亜鉛メッキ仕上げにて耐候性に優れている。
・耐荷重150kg以下まで取付可能。（ABRシリーズ）
・耐荷重50kg以下まで取付可能。（PRM）
・耐荷重100kg以下まで取付可能。（UMB）
【用途】
・ポールの取付けに。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

日東工業ボックス穴加工サービス開始しました！
・Webで簡単設計（CAD知識は不要！）
・短納期出荷
・固有型番発行で注文から管理まで一括管理
→サービス詳細はこちら

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

内外電機
ポール用取付アーム
ボルトナットセット付の商品です。
日東工業
PM ポール用金具鉄
中型ポールから大型ポール、小型キャビネットから大型キャビネットまで、さまざまな取付けが可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
