間接照射照明 無影角形照射型 FL-SHシリーズ
- 通常単価(税別)
- 149,151円～258,524円
- 税込単価
- 164,066円～284,376円
4方向から間接照射するローアングルタイプの無影拡散角形照明。【特長】・導光拡散材の上部からLED光を投...
詳細を確認- カタログの発光色 赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
間接照射照明 無影角形照射型 FL-SHシリーズの仕様

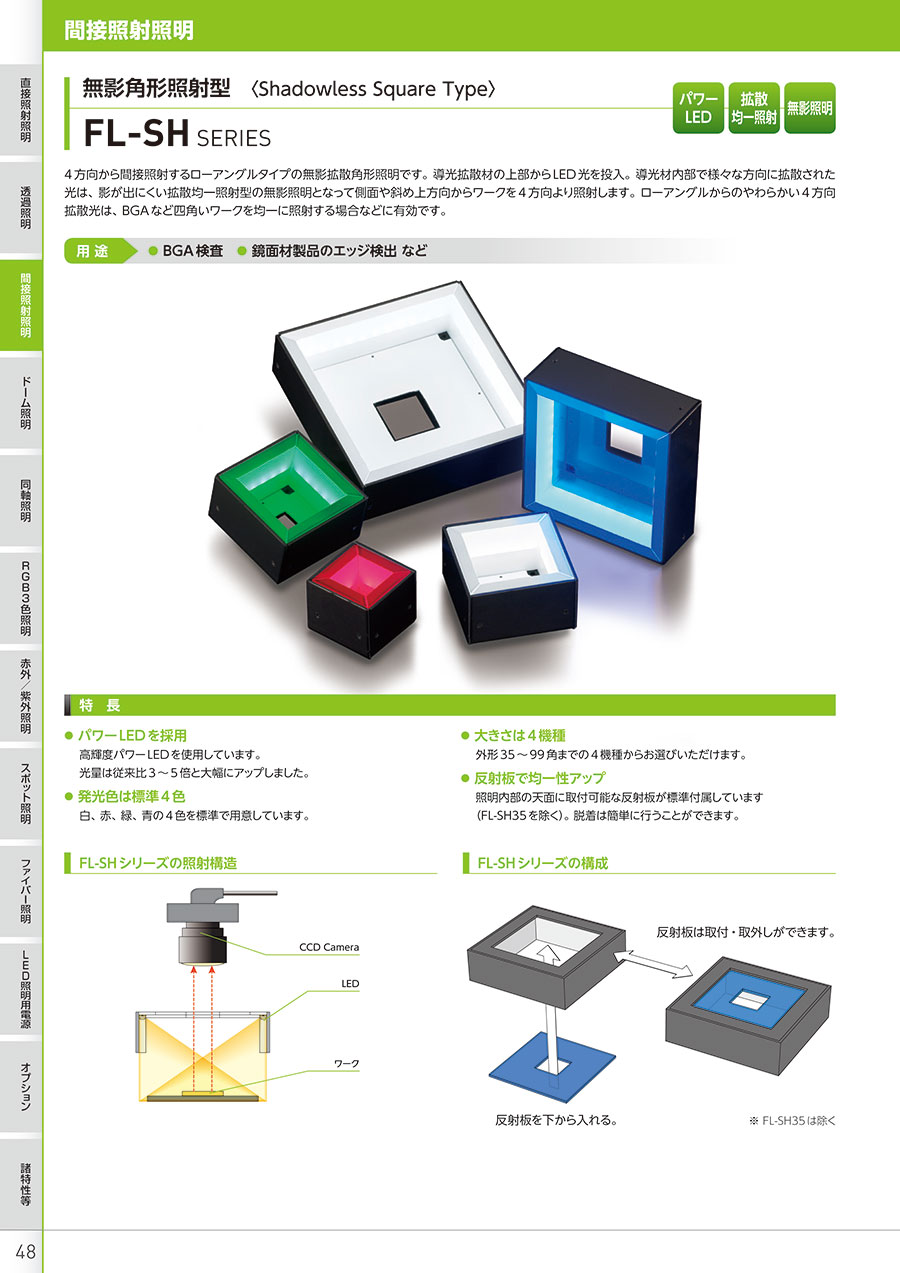

間接照射照明 無影角形照射型 FL-SHシリーズの外観
- パワーLEDを採用。
高輝度パワーLEDを使用。光量は従来比3～5倍と大幅にアップ。 - 発光色は標準4色。
白、赤、緑、青の4色を標準で用意。 - 大きさは4機種。
外形35～99角までの4機種から選択可能。 - 反射板で均一性アップ。
照明内部の天面に取付可能な反射板が標準付属（FL-SH35を除く）。脱着は簡単に行うことが可能。
FL-SHシリーズの照射構造
FL-SHシリーズの構成
FL-SH35の寸法図
FL-SH51の寸法図
FL-SH78の寸法図
FL-SH99の寸法図
白（W）／緑（G）／青（B）／赤（R）
| 発光色 | 型式 | 質量（kg） | 消費電力（W） |
|---|---|---|---|
| （W）白色 （G）緑色 （B）青色 （R）赤色 | □FL-SH35 | 0.2 | 2.9 |
| □FL-SH51 | 0.3 | 5.8 | |
| □FL-SH78 | 0.4 | 8.7 | |
| □FL-SH99 | 0.7 | 11.6 |
- ※ コネクタは、すべて「SM型」となります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
149,151円 ( 164,066円 ) | 19日目 |
173,047円 ( 190,352円 ) | 19日目 |
201,818円 ( 222,000円 ) | 19日目 |
258,524円 ( 284,376円 ) | 19日目 |
149,151円 ( 164,066円 ) | 19日目 |
173,047円 ( 190,352円 ) | 19日目 |
201,818円 ( 222,000円 ) | 19日目 |
258,524円 ( 284,376円 ) | 19日目 |
149,151円 ( 164,066円 ) | 19日目 |
173,047円 ( 190,352円 ) | 19日目 |
201,818円 ( 222,000円 ) | 19日目 |
258,524円 ( 284,376円 ) | 19日目 |
149,151円 ( 164,066円 ) | 19日目 |
173,047円 ( 190,352円 ) | 19日目 |
201,818円 ( 222,000円 ) | 19日目 |
258,524円 ( 284,376円 ) | 19日目 |
詳細情報
基本情報
4方向から間接照射するローアングルタイプの無影拡散角形照明。
【特長】
・導光拡散材の上部からLED光を投入。
・導光材内部で様々な方向に拡散された光は、影が出にくい拡散均一照射型の無影照明となる。
・側面や斜め上方向からワークを4方向から照射。
・BGAなど四角いワークを均一に照射する場合などに有効。
【用途】
・BGA検査、鏡面材製品のエッジ検出など。
ご注意
- カタログの発光色 赤を表す文字を訂正いたします。
正）赤→R
誤）赤→L
