メカニカル部品技術窓口
Dブラケット4080/4590
- 通常単価(税別)
- 437円～1,261円
- 税込単価
- 481円～1,387円
SF-40・45 Lサイズ 溝幅10㎜タイプ Dブラケット4080/4590 RoHS10対応品 質量...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
（ ）はDブラケット4590の寸法を示します。
製品仕様
技術情報
| 型番 | 材質 | 質量 |
|---|---|---|
| Dブラケット4080 | アルミダイカスト （CN：無電解ニッケルメッキ） 回転防止機能付 | 168g |
| Dブラケット4590 | アルミダイカスト （CN：無電解ニッケルメッキ） 回転防止機能付 | 180g |
キット内容
＜Dブラケット4080キット＞
- Dブラケット4080＜またはタップ付＞×1
- 六角穴付ボルト（M8×20）×4
- TナットL（M8）×4
＜Dブラケット4590キット＞
- Dブラケット4590＜またはタップ付＞×1
- 六角穴付ボルト（M8×20）×4
- TナットL（M8）×4
※CN・（ステン）キットはボルト・ナットがステンレス製になります。
使用例
商品特長詳細
アルミフレームの切断公差
・フレームは軟鋼材用のチップソーで切断しております。
・フレーム切断公差は指定寸法の±0.5mm以下です。
・フレーム切断寸法指定は0.1mm単位の指定が可能です。
ユニット製品組み立て時の公差
| 組み立て品の大きさ | 公差 |
|---|---|
| 1m以内 | ±0.5mm |
| 1～3m | ±1mm |
| 3m以上 | ±1.5mm |
ブラケットの直角度の公差
| 型番 | 品名 | 直角度公差 |
|---|---|---|
| SFJ-016 | DブラケットSS | 0.1 |
| SFJ-020 | Dブラケット2040 | 0.12 |
| SFJ-018 | DブラケットS | 0.1 |
| SFJ-021 | Dブラケット3060 | 0.16 |
| SFJ-013 | DブラケットL | 0.15 |
| SFJ-022 | Dブラケット4080 | 0.18 |
| SFJ-024 | DブラケットSW | 0.19 |
| SFJ-025 | DブラケットLW | 0.28 |
| SFJ-026 | DブラケットLWHG | 0.05 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
437円 ( 481円 ) | 在庫品1日目当日出荷可能 |
751円 ( 826円 ) | 15日目 |
705円 ( 776円 ) | 在庫品1日目当日出荷可能 |
445円 ( 490円 ) | 在庫品1日目当日出荷可能 |
489円 ( 538円 ) | 在庫品1日目当日出荷可能 |
491円 ( 540円 ) | 5日目 |
744円 ( 818円 ) | 在庫品1日目当日出荷可能 |
1,096円 ( 1,206円 ) | 4日目 |
1,261円 ( 1,387円 ) | 在庫品1日目当日出荷可能 |
857円 ( 943円 ) | 在庫品1日目当日出荷可能 |
845円 ( 930円 ) | 在庫品1日目当日出荷可能 |
811円 ( 892円 ) | 在庫品1日目当日出荷可能 |
788円 ( 867円 ) | 在庫品1日目当日出荷可能 |
867円 ( 954円 ) | 5日目 |
971円 ( 1,068円 ) | 在庫品1日目当日出荷可能 |
917円 ( 1,009円 ) | 5日目 |
詳細情報
基本情報
SF-40・45 Lサイズ 溝幅10㎜タイプ Dブラケット4080/4590 RoHS10対応品 質量：Dブラケット4080：168g Dブラケット4590：180g
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

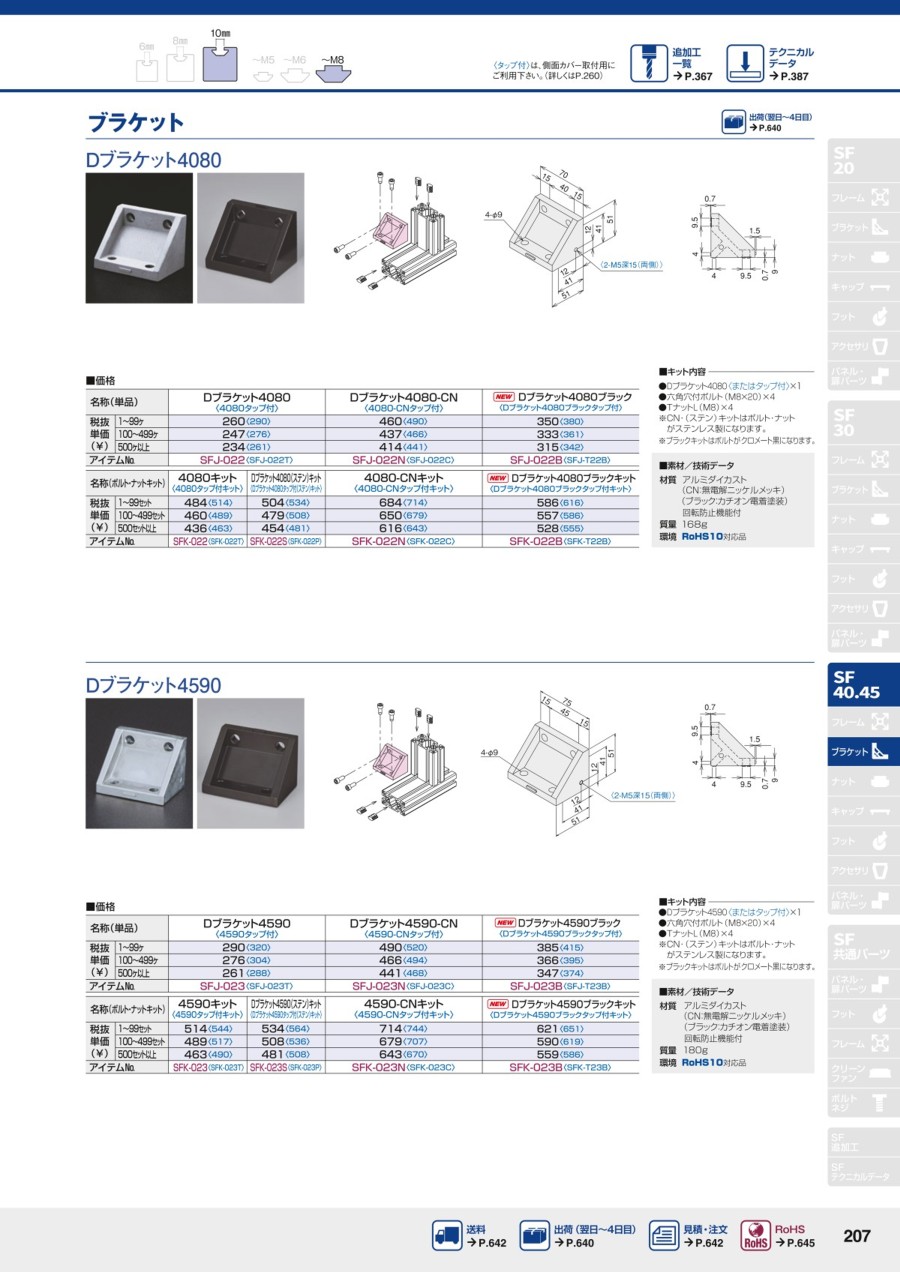

カタログ
