16MPa用薄形油圧シリンダ 160S-1シリーズ
- 通常単価(税別)
- 13,694円～158,680円
- 税込単価
- 15,063円～174,548円
鉄系材料のボディーを使用した16MPa用薄形油圧シリンダ。【特長】・圧力16MPaで、1000万回の使...
詳細を確認- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。 - 中国でのレアアース輸出規制に伴い、在庫限りで受注停止となります。大口のお見積を頂いた場合でも納期未定となる可能性がございますので予めご了承下さい。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

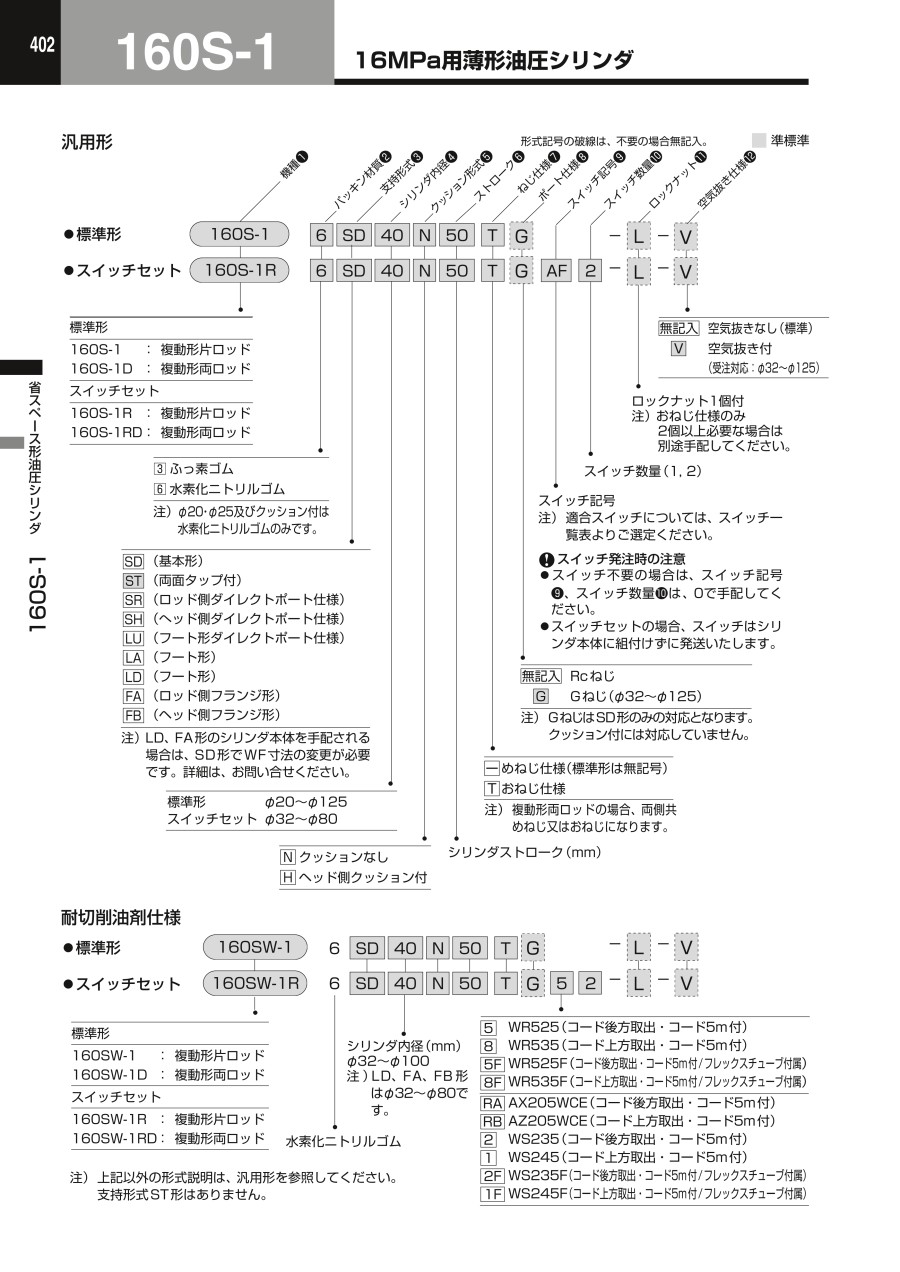

商品情報
外形図
複動形片ロッド／標準形
SD
内径φ20・φ25
内径φ32～125
製品仕様
| 種類 | 汎用形 |
|---|---|
| 呼び圧力 | 16MPa |
| 最高許容圧力 | 16MPa |
| 耐圧力 | 24MPa |
| 最低作動圧力 | 0.3MPa |
| 使用速度範囲 | 8～100mm/s |
| 使用温度範囲 （周囲温度） | 標準形：-10～+120℃ スイッチセット AX・AZ形：-10～+70℃（注1） （但し凍結なきこと） |
| クッション機構 | なし |
| 適合作動油 | 一般鉱物性作動油 |
| ねじ公差 | JIS 6H／6g |
| ストローク長さの許容差 | 0～0.8mm |
| 支持形式 | SD、LA、LD、FA、FB、SH、SR、LU |
| ロッド先端ねじ | めねじ・おねじ |
| スイッチセット時の適合スイッチ | 160S-1R：AX・AZ形 |
注1） AX125、AZ125スイッチを使用する場合は+100℃まで可能
規格表
複動形片ロッド／標準形
SD
注）
- ロックナットを使用する場合はA寸法の（ ）内寸法を推奨します。
- ロックナットは別途手配してください。
- MMの公差は、f8です。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
91,726円 ( 100,899円 ) | 13日目 |
104,951円 ( 115,446円 ) | 13日目 |
108,097円 ( 118,907円 ) | 13日目 |
88,349円 ( 97,184円 ) | 13日目 |
72,746円 ( 80,021円 ) | 11日目 |
74,390円 ( 81,829円 ) | 11日目 |
74,296円 ( 81,726円 ) | 11日目 |
73,065円 ( 80,372円 ) | 11日目 |
81,228円 ( 89,351円 ) | 11日目 |
71,504円 ( 78,654円 ) | 11日目 |
89,521円 ( 98,473円 ) | 11日目 |
77,566円 ( 85,323円 ) | 11日目 |
86,659円 ( 95,325円 ) | 11日目 |
87,170円 ( 95,887円 ) | 89日目 |
95,096円 ( 104,606円 ) | 11日目 |
102,651円 ( 112,916円 ) | 11日目 |
64,911円 ( 71,402円 ) | 11日目 |
63,785円 ( 70,164円 ) | 11日目 |
76,488円 ( 84,137円 ) | 11日目 |
68,379円 ( 75,217円 ) | 11日目 |
67,339円 ( 74,073円 ) | 11日目 |
78,400円 ( 86,240円 ) | 11日目 |
90,074円 ( 99,081円 ) | 11日目 |
84,062円 ( 92,468円 ) | 11日目 |
83,633円 ( 91,996円 ) | 11日目 |
89,010円 ( 97,911円 ) | 11日目 |
93,549円 ( 102,904円 ) | 11日目 |
99,840円 ( 109,824円 ) | 11日目 |
84,147円 ( 92,562円 ) | 11日目 |
86,977円 ( 95,675円 ) | 11日目 |
89,170円 ( 98,087円 ) | 11日目 |
91,171円 ( 100,288円 ) | 11日目 |
92,267円 ( 101,494円 ) | 11日目 |
94,459円 ( 103,905円 ) | 11日目 |
95,190円 ( 104,709円 ) | 11日目 |
96,285円 ( 105,914円 ) | 11日目 |
98,286円 ( 108,115円 ) | 11日目 |
86,740円 ( 95,414円 ) | 11日目 |
126,753円 ( 139,428円 ) | 11日目 |
106,359円 ( 116,995円 ) | 11日目 |
105,858円 ( 116,444円 ) | 11日目 |
110,060円 ( 121,066円 ) | 11日目 |
109,805円 ( 120,786円 ) | 11日目 |
122,202円 ( 134,422円 ) | 11日目 |
145,084円 ( 159,592円 ) | 11日目 |
158,680円 ( 174,548円 ) | 11日目 |
23,487円 ( 25,836円 ) | 13日目 |
26,083円 ( 28,691円 ) | 13日目 |
23,668円 ( 26,035円 ) | 13日目 |
26,266円 ( 28,893円 ) | 13日目 |
24,126円 ( 26,539円 ) | 13日目 |
26,723円 ( 29,395円 ) | 13日目 |
23,573円 ( 25,930円 ) | 13日目 |
26,972円 ( 29,669円 ) | 13日目 |
24,558円 ( 27,014円 ) | 13日目 |
27,155円 ( 29,871円 ) | 13日目 |
24,007円 ( 26,408円 ) | 13日目 |
27,428円 ( 30,171円 ) | 13日目 |
27,428円 ( 30,171円 ) | 13日目 |
30,024円 ( 33,026円 ) | 13日目 |
詳細情報
基本情報
鉄系材料のボディーを使用した16MPa用薄形油圧シリンダ。
【特長】
・圧力16MPaで、1000万回の使用が可能
・パッキン材質は、耐摩耗性のよい水素化ニトリルゴムを標準採用。標準形は、周囲温度120℃まで使用可能
・油圧シリンダで重要な軸受部には特殊銅合金を採用
・スイッチの取付はスライド方式で任意の位置設定が可能
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。 - 中国でのレアアース輸出規制に伴い、在庫限りで受注停止となります。大口のお見積を頂いた場合でも納期未定となる可能性がございますので予めご了承下さい。
