XCPシリーズ超硬ボールエンドミル（焼ばめホルダ用）高硬度鋼加工用/2枚刃/スタブタイプ

数量スライド割引
規格拡大
当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 1,590円～6,840円

税込単価: 1,749円～7,524円

【特長】・高硬度鋼高精度3次元加工に最適・焼ばめホルダを使用して加工する事に考...

詳細情報を確認する

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
2
CAM・工具管理ソフト用データ
tebis / Zoller
CADデータ有無 (2D/3D)
2D/3D
●在庫品　□製作品
在庫品

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が15型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

最小発注数量

0.4	0.4	0.2	4	40	±5	1個
0.6	0.6	0.3	4	40	±5	1個
0.8	0.8	0.4	4	40	±5	1個
1	1	0.5	4	40	±5	1個
1.2	1.2	0.6	4	40	±5	1個
1.5	1.5	0.75	4	40	±5	1個
2	2	1	4	40	±5	1個
3	3	1.5	6	40	±5	1個
2.5	2.5	1.25	4	40	±5	1個
4	4	2	6	40	±5	1個
5	5	2.5	6	40	±5	1個
6	6	3	6	40	-7～+3	1個
8	8	4	8	50	-7～+3	1個
10	10	5	10	60	-7～+3	1個
12	12	6	12	65	-7～+3	1個

通常単価(税別) (税込単価)	通常出荷日

2,190円 ( 2,409円 )	在庫品1日目当日出荷可能
1,960円 ( 2,156円 )	在庫品1日目当日出荷可能
1,960円 ( 2,156円 )	在庫品1日目当日出荷可能
1,590円 ( 1,749円 )	在庫品1日目当日出荷可能
2,240円 ( 2,464円 )	在庫品1日目当日出荷可能
2,240円 ( 2,464円 )	在庫品1日目当日出荷可能
1,640円 ( 1,804円 )	在庫品1日目当日出荷可能
1,740円 ( 1,914円 )	在庫品1日目当日出荷可能
2,470円 ( 2,717円 )	在庫品1日目当日出荷可能
2,000円 ( 2,200円 )	在庫品1日目当日出荷可能
2,380円 ( 2,618円 )	在庫品1日目当日出荷可能
2,490円 ( 2,739円 )	在庫品1日目当日出荷可能
3,890円 ( 4,279円 )	在庫品1日目当日出荷可能
5,090円 ( 5,599円 )	在庫品1日目当日出荷可能
6,840円 ( 7,524円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・高硬度鋼高精度3次元加工に最適
・焼ばめホルダを使用して加工する事に考慮した、最適な刃長・シャンク長・全長に設計
・調質鋼・高硬度鋼加工に適した、ボール（R）部ネガ刃による剛性重視の刃形状に設計
・シャンク径公差h5規格を採用。品質のバラツキが少ない高品位な工具により、高精度3次元加工に最適
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q 焼ばめ用エンドミルはどのようなものを選べばいいですか？
A 短い刃長と全長で、シャンクには刻印がされていないなど、
焼ばめホルダの要求精度内のものを選びます。

Q 焼ばめホルダとはどのようなホルダですか？
A ホルダの把持部を加熱膨張させて工具を挿入し、冷却収縮して
  保持するホルダです。工具高速回転時の保持剛性と触れ精度が
  最も高い保持方式です。工具シャンク部分はスリム化でき、
  ワークへの接近性にも優れています。

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアープローまたはMQLでご使用ください。
切削加工時、にビビリが生じた場合は切削条件を下げてご使用ください。

型番 XCP-SH-HBEM2B

■切削条件

被削材	調質鋼（40～55HRC）				高硬度鋼（55～60HRC）				高硬度鋼（60～65HRC）
先端 R	送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）
先端 R	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速
0.2	650	-	50,000	-	600	-	50,000	-	550	-	50,000	-
0.3	1,040	-	50,000	-	960	-	50,000	-	780	-	50,000	-
0.4	1,460	-	50,000	-	1,180	-	43,800	-	900	-	38,200	-
0.5	2,240	2,650	47,700	50,000	1,430	2,300	35,000	50,000	1,120	1,950	30,600	50,000
0.75	2,310	4,800	31,800	50,000	1,450	3,900	23,300	50,000	1,460	2,740	20,400	38,200
1	1,740	3,670	23,900	43,000	1,080	2,620	17,500	36,600	1,000	1,940	15,300	28,600
1.5	1,730	3,430	15,900	28,600	1,080	2,570	11,700	24,400	950	1,880	10,200	19,100
2	1,590	3,280	11,900	21,500	1,020	2,510	8,800	18,300	930	1,820	7,600	14,300
2.5	1,540	3,620	9,500	17,200	990	2,600	7,000	14,600	1,040	1,900	6,100	11,500
3	1,390	2,860	8,000	14,300	890	2,200	5,800	12,200	840	1,670	5,100	9,500
4	1,250	2,710	6,000	10,700	800	2,110	4,400	9,200	760	1,570	3,800	7,200
5	1,130	2,530	4,800	8,600	700	1,910	3,500	7,300	700	1,440	3,100	5,700
6	1,010	2,340	4,000	7,200	600	1,670	2,900	6,100	620	1,280	2,500	4,800
加工内容	Ad		Pf		Ad		Pf		Ad		Pf
加工内容	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速
粗加工	≦0.1D	≦0.08D	≦0.3D	≦0.24D	≦0.07D	≦0.05D	≦0.21D	≦0.15D	≦0.07D	≦0.05D	≦0.21D	≦0.15D
仕上加工	≦0.03D	≦0.02D	≦0.1D	≦0.05D	≦0.02D	≦0.01D	≦0.05D	≦0.05D	≦0.02D	≦0.01D	≦0.05D	≦0.05D

XCPシリーズ超硬ボールエンドミル（焼ばめホルダ用）高硬度鋼加工用/2枚刃/スタブタイプ:関連画像

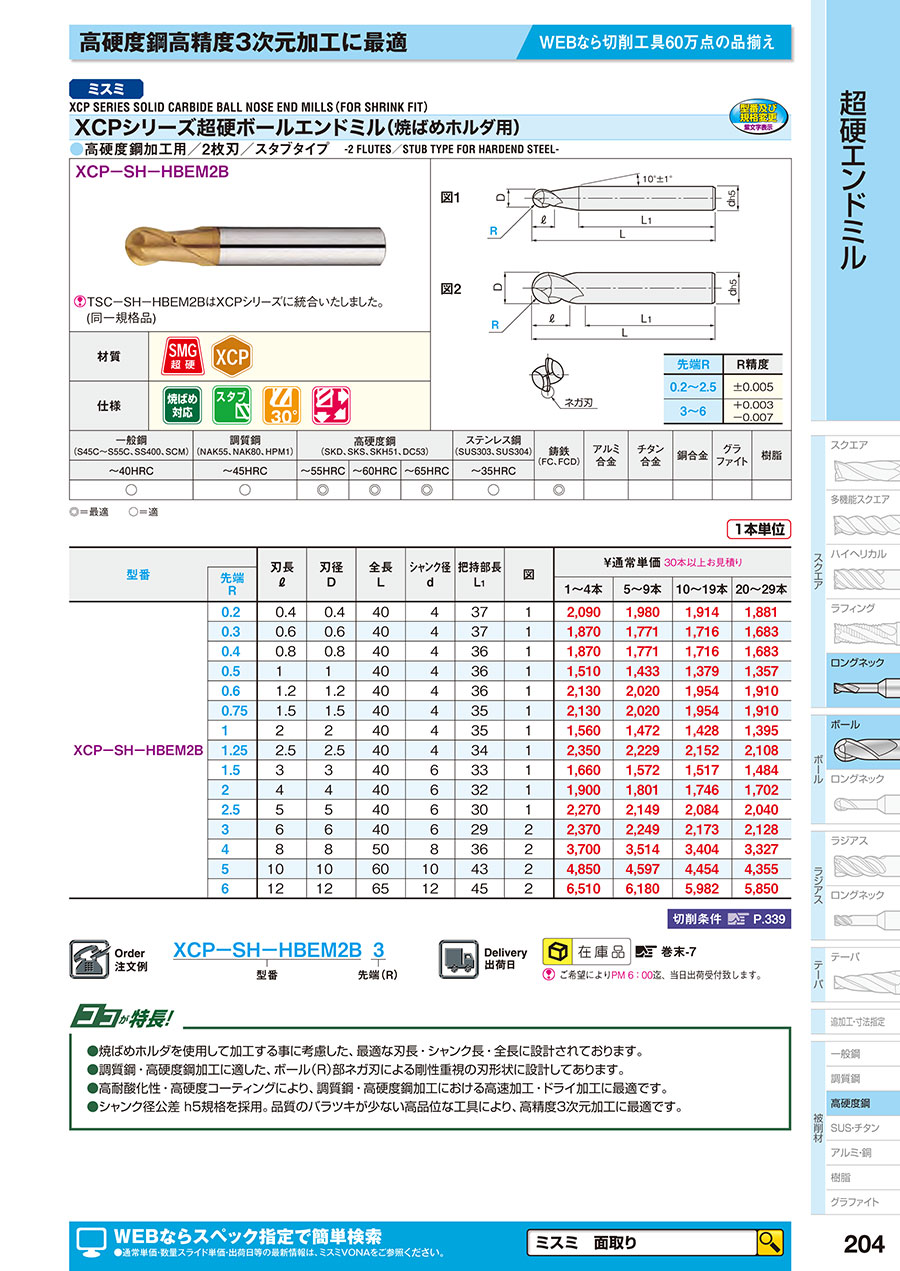

カタログ
