ミスミ

XALシリーズ超硬面取り用エンドミル 2枚刃

XALシリーズ超硬面取り用エンドミル 2枚刃
  • XAL-SVEM6-90
  • XAL-SVEM6-90
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
4,110円～16,020円
税込単価
4,521円～17,622円

【特長】・一般鋼の面取り加工におすすめ。・面取り・V溝加工に最適。・潤滑性に優...

詳細情報を確認する

ご注意

  • XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
  • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
    詳細は「切削工具データダウンロードサービス」ページからご確認ください。
未確定：候補が18型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

特長


●面取り・V溝加工に最適です。
●潤滑性に優れたコーティングは、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度の向上が期待できます。
XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。

推奨切削条件

XAL・TSCシリーズ超硬面取り用エンドミルによる切削

切削条件
・穴面取りを行う場合は下記の面取り条件で送りを50％でご使用下さい。
・機械、チャックは剛性のある精度の高いものをご使用ください。
・切削油は被削材に適したものを選定してください。
・ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
・エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
・刃の根本付近を使用した場合の加工条件です。（面取り加工のみ）


型番 XAL-SVEM
＜面取り加工＞

被削材機械構造用炭素鋼
（S45C～S55C）		合金工具鋼
（SKD、SUS、SCM）		アルミ合金
（A5052等）
刃径D送り速度
（mm/min）		回転速度
（min-1）		送り速度
（mm/min）		回転速度
（min-1）		送り速度
（mm/min）		回転速度
（min-1）
38609,6004808,0001,15019,200
46507,2003606,00086014,400
64304,8002404,0005809,600
84303,6001803,0005807,200
104102,9001402,4005305,800
123802,4001202,0005104,800
163001,8001001,5004003,600
Ad≦0.3D

切削条件２

＜V溝加工＞

被削材機械構造用炭素鋼
（S45C～S55C）		合金工具鋼
（SKD、SUS、SCM）		アルミ合金
（A5052等）

V溝幅
Rd

送り速度
（mm/min）		回転速度
（min-1）		送り速度
（mm/min）		回転速度
（min-1）		送り速度
（mm/min）		回転速度
（min-1）
0.537350,00024048,00037050,000
143028,80024024,00058038,400
1.543019,20024016,00058025,600
243014,40024012,00058019,200
34309,6002408,00058012,800
43307,2001806,0004309,600
52605,8001404,8003447,700
Ad≦0.1D

技術情報

型番リスト

表示件数
  • 1
    • 型番
    XAL-SVEM3-60
    XAL-SVEM3-90
    XAL-SVEM3-120
    XAL-SVEM4-60
    XAL-SVEM4-90
    XAL-SVEM4-120
    XAL-SVEM6-60
    XAL-SVEM6-90
    XAL-SVEM6-120
    XAL-SVEM8-60
    XAL-SVEM8-90
    XAL-SVEM8-120
    XAL-SVEM10-60
    XAL-SVEM10-90
    XAL-SVEM10-120
    XAL-SVEM12-60
    XAL-SVEM12-90
    XAL-SVEM16-90

    面取り刃両角（θ）

    (°)

    大径（D）

    (mm)

    シャンクサイズ

    全長

    (mm)

    		最小発注数量
    60
    3
    3
    50
    1個
    90
    3
    3
    50
    1個
    120
    3
    3
    50
    1個
    60
    4
    4
    50
    1個
    90
    4
    4
    50
    1個
    120
    4
    4
    50
    1個
    60
    6
    6
    60
    1個
    90
    6
    6
    60
    1個
    120
    6
    6
    60
    1個
    60
    8
    8
    60
    1個
    90
    8
    8
    60
    1個
    120
    8
    8
    60
    1個
    60
    10
    10
    65
    1個
    90
    10
    10
    65
    1個
    120
    10
    10
    65
    1個
    60
    12
    12
    75
    1個
    90
    12
    12
    75
    1個
    90
    16
    16
    100
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    4,110円
    ( 4,521円 )
    在庫品1日目当日出荷可能
    4,110円
    ( 4,521円 )
    在庫品1日目当日出荷可能
    4,110円
    ( 4,521円 )
    在庫品1日目当日出荷可能
    4,430円
    ( 4,873円 )
    在庫品1日目当日出荷可能
    4,430円
    ( 4,873円 )
    在庫品1日目当日出荷可能
    4,430円
    ( 4,873円 )
    在庫品1日目当日出荷可能
    4,750円
    ( 5,225円 )
    在庫品1日目当日出荷可能
    4,750円
    ( 5,225円 )
    在庫品1日目当日出荷可能
    4,750円
    ( 5,225円 )
    在庫品1日目当日出荷可能
    5,540円
    ( 6,094円 )
    在庫品1日目当日出荷可能
    5,540円
    ( 6,094円 )
    在庫品1日目当日出荷可能
    5,540円
    ( 6,094円 )
    在庫品1日目当日出荷可能
    7,920円
    ( 8,712円 )
    在庫品1日目当日出荷可能
    7,920円
    ( 8,712円 )
    在庫品1日目当日出荷可能
    7,920円
    ( 8,712円 )
    在庫品1日目当日出荷可能
    9,280円
    ( 10,208円 )
    在庫品1日目当日出荷可能
    9,280円
    ( 10,208円 )
    在庫品1日目当日出荷可能
    16,020円
    ( 17,622円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・一般鋼の面取り加工におすすめ。
    ・面取り・V溝加工に最適。
    ・潤滑性に優れたコーティングは、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度の向上が期待できます。
    《価格》
    ・通常単価3740円／本～（1本～4本）
    ・まとめ発注でさらにお得3440円／本～（10本～29本）

    ご注意

    • XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
    • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
      詳細は「切削工具データダウンロードサービス」ページからご確認ください。

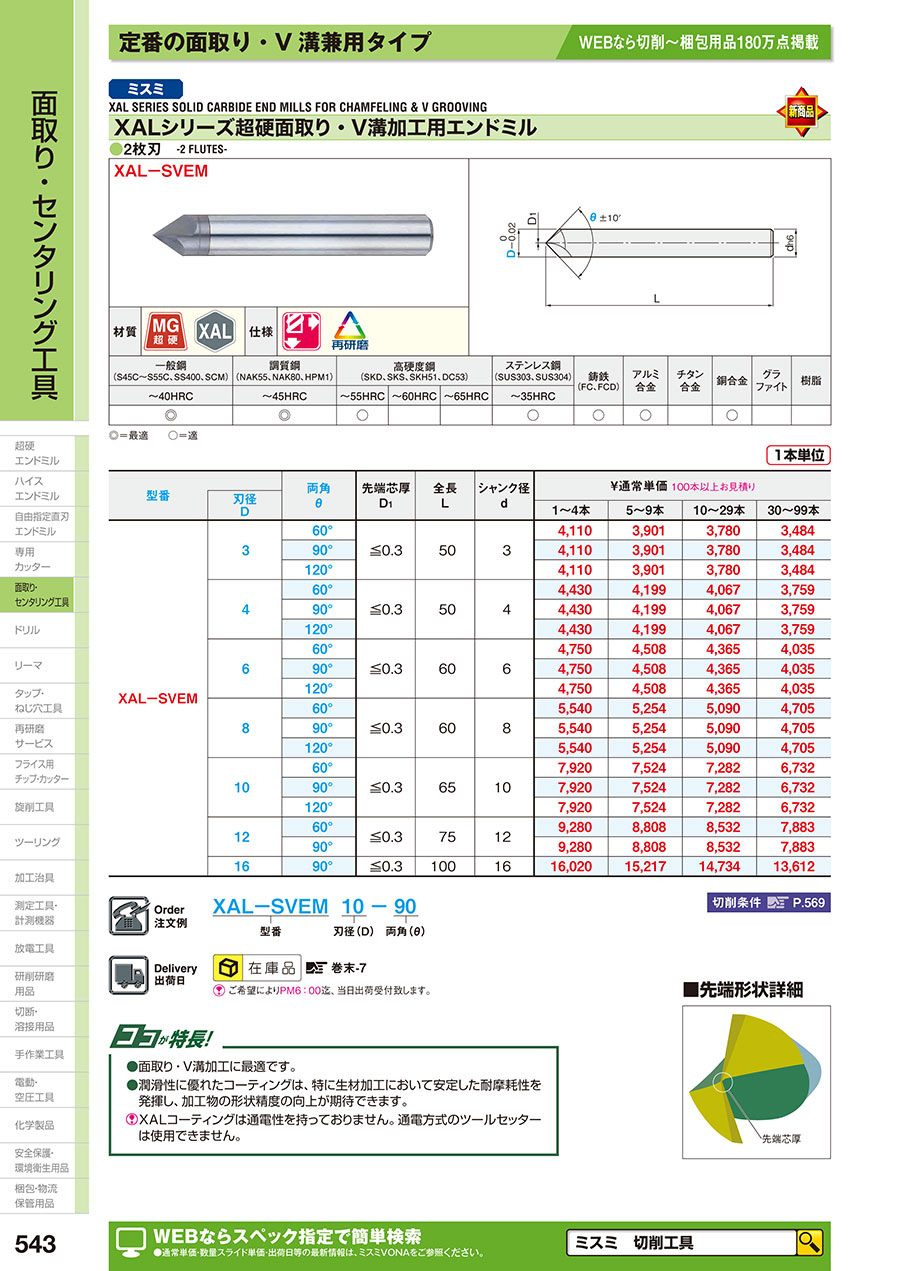

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    543

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
