MRCシリーズ超硬ボールエンドミル 調質鋼加工用/球形・2枚刃/スタブ・ロングネックタイプ

MRCシリーズについて

調質鋼～高硬度鋼55HRCの面精度要求が高い加工に最適なシリーズ

• 調質鋼に強いラインナップを大幅拡充。高硬度鋼HRC60 にも対応
• 標準型番品から、形状・寸法指定可能な追加工の対応拡大
• 新商品・規格追加1,100サイズ。全1,470サイズ在庫当日出荷可

テスト加工事例

調質鋼HPM（HRC33）　テスト加工事例

調質鋼HPM（HRC33）加工において、抜群の加工面精度を発揮

ミスミ MRCボール競合他社Point1
均一な加工面を実現
直線部でも均一な加工面
競合他社でもむしれが発生Point2
減速する曲がり部位も
加工面維持
曲線部でも均一な加工面を実現
競合他社でも大きくむしれが
発生

■切削条件

加工方法	底面繰り広げ加工
使用工具	超硬ボールエンドミル(3R)
被削材	HPM7(HRC33)
回転数	S=13,000min-1
送り	F=3,500mm/min
切り込み量	Ad:0.05mm Pf:0.12mm
クーラント	水溶性

NAK80（HRC40）　テスト加工事例

NAK80（HRC40）において、切削距離150m超でも摩耗幅を維持し高耐久を実現

■摩耗幅(80m加工時)

■切削条件

加工方法	底面切削
使用工具	超硬ボールエンドミル(3R)
被削材	NAK80(HRC40)
回転数	S=16,000min-1
送り	F=3,000mm/min
切り込み量	Ad:0.3mm Pf:2mm
クーラント	水溶性

高硬度鋼SKD11（HRC60）　テスト加工事例

高硬度鋼SKD11（HRC60）でも、優れた耐摩耗性を発揮

■摩耗幅(2.4m加工時)

■切削条件

加工方法	底面直線切削
使用工具	超硬ボールエンドミル(3R)
被削材	SKD11(HRC60)
回転数	S=12,200min-1
送り	F=2,200mm/min
切り込み量	Ad:0.3mm Pf:0.9mm
クーラント	水溶性

医療用キャピティ加工　テスト加工事例

医療用器具キャビティ加工においても、信頼の品質性を発揮




■切削条件

	粗	中仕上げ	仕上げ
使用工具	TSC-CR-EM4S6-R1	MRC-HBEM2LB1-8	MRC-HBEM2LB1-8
被削材	NAK80
使用機械	牧野フライス　MSJ25（主軸回転数～16000mm/min-1）
回転数	6000min/min-1	13000min/min-1	13000min/min-1
送り	5000min/min	1200min/min	1200min/min
切り込み（Ad）	0.25mm	0.15mm	0.02mm
切り込み（Rd）	0.24mm	0.25mm	0.048mm
実加工時間	0:43:53	0:53:23	6:16:02

■被削材NAK80

■MRC-HBEM2LB1-8先端写真MRCすくい面摩耗幅0.06摩耗幅0.04



技術情報

Q オーバーハングしている曲面などは、どのようにして加工するのですか？
A 通常、加工物を傾けたり、5軸のマシニングセンタで加工しますが、
   それでも加工できない範囲がある場合、球形ボールエンドミルや、
   Tスロットエンドミルのボールタイプを検討してみます。

推奨切削条件

• 機械、チャックは剛性のある精度の高いものをご使用ください。
• 切削油は被削材に適したものを選定してください。
• ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
• エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
• 標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。

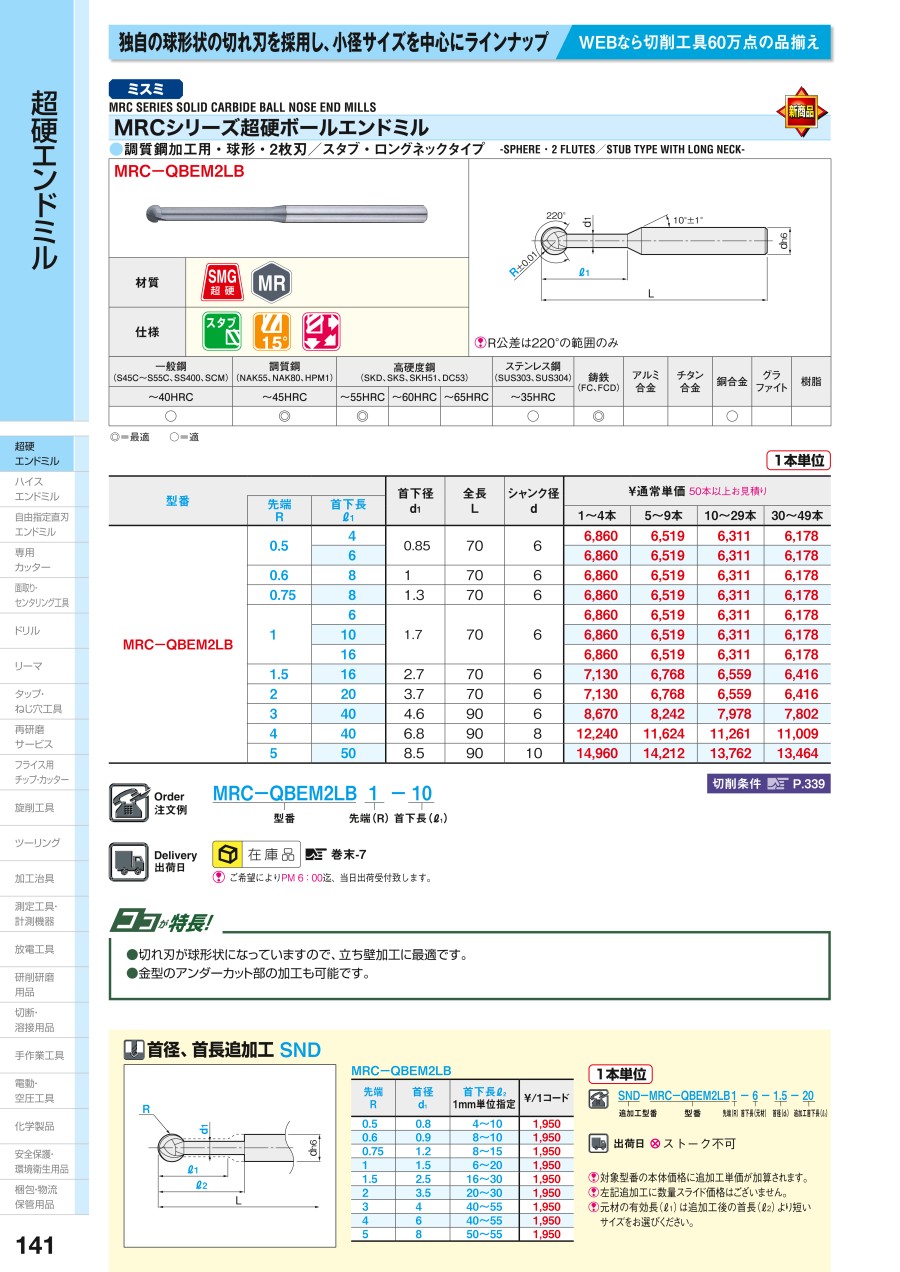

型番 MRC－QBEM2LB

■切削条件

追加工エンドミル指定方法

追加工（首径・首下長）　 SND－
