0.4	0.4	0.2	4	40	±5	1個
0.6	0.6	0.3	4	40	±5	1個
0.8	0.8	0.4	4	40	±5	1個
1	1	0.5	4	40	±5	1個
1.5	1.5	0.75	4	40	±5	1個
2	2	1	4	40	±5	1個
3	3	1.5	6	40	±5	1個
4	4	2	6	40	±5	1個
6	6	3	6	40	-7～+3	1個
10	10	5	10	60	-7～+3	1個
12	12	6	12	65	-7～+3	1個

通常単価(税別) (税込単価)	通常出荷日

2,280円 ( 2,508円 )	在庫品1日目当日出荷可能
2,030円 ( 2,233円 )	在庫品1日目当日出荷可能
2,030円 ( 2,233円 )	在庫品1日目当日出荷可能
1,870円 ( 2,057円 )	在庫品1日目当日出荷可能
2,280円 ( 2,508円 )	在庫品1日目当日出荷可能
1,670円 ( 1,837円 )	在庫品1日目当日出荷可能
2,030円 ( 2,233円 )	在庫品1日目当日出荷可能
2,170円 ( 2,387円 )	在庫品1日目当日出荷可能
2,790円 ( 3,069円 )	在庫品1日目当日出荷可能
5,080円 ( 5,588円 )	在庫品1日目当日出荷可能
6,750円 ( 7,425円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・高精度な加工を実現する焼ばめチャック対応
・調質鋼に適した独自の形状とコーティングにより圧倒的な加工面精度と高耐久を同時に実現
・特に調質鋼において抜群の面精度を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

MRCシリーズについて

調質鋼～高硬度鋼55HRCの面精度要求が高い加工に最適なシリーズ

最適加工領域		STAVAX・NAK80 等の金型加工、調質鋼の各種部品加工等

商品特長		特に調質鋼加工において抜群の加工面精度・高耐久を実現

調質鋼に強いラインナップを大幅拡充。高硬度鋼HRC60 にも対応
標準型番品から、形状・寸法指定可能な追加工の対応拡大
新商品・規格追加1,100サイズ。全1,470サイズ在庫当日出荷可

テスト加工事例

調質鋼HPM（HRC33）　テスト加工事例

調質鋼HPM（HRC33）加工において、抜群の加工面精度を発揮

ミスミ MRCボール 競合他社 Point1
均一な加工面を実現
直線部でも均一な加工面
競合他社でもむしれが発生 Point2
減速する曲がり部位も
加工面維持
曲線部でも均一な加工面を実現
競合他社でも大きくむしれが
発生

■切削条件

加工方法	底面繰り広げ加工
使用工具	超硬ボールエンドミル(3R)
被削材	HPM7(HRC33)
回転数	S=13,000min^-1
送り	F=3,500mm/min
切り込み量	Ad:0.05mm Pf:0.12mm
クーラント	水溶性

NAK80（HRC40）　テスト加工事例

NAK80（HRC40）において、切削距離150m超でも摩耗幅を維持し高耐久を実現

■摩耗幅(80m加工時)

■切削条件

加工方法	底面切削
使用工具	超硬ボールエンドミル(3R)
被削材	NAK80(HRC40)
回転数	S=16,000min^-1
送り	F=3,000mm/min
切り込み量	Ad:0.3mm Pf:2mm
クーラント	水溶性

高硬度鋼SKD11（HRC60）　テスト加工事例

高硬度鋼SKD11（HRC60）でも、優れた耐摩耗性を発揮

■摩耗幅(2.4m加工時)

■切削条件

加工方法	底面直線切削
使用工具	超硬ボールエンドミル(3R)
被削材	SKD11(HRC60)
回転数	S=12,200min^-1
送り	F=2,200mm/min
切り込み量	Ad:0.3mm Pf:0.9mm
クーラント	水溶性

医療用キャピティ加工　テスト加工事例

医療用器具キャビティ加工においても、信頼の品質性を発揮

■切削条件

	粗	中仕上げ	仕上げ
使用工具	TSC-CR-EM4S6-R1	MRC-HBEM2LB1-8	MRC-HBEM2LB1-8
被削材	NAK80
使用機械	牧野フライス　MSJ25（主軸回転数～16000mm/min^-1）
回転数	6000min/min^-1	13000min/min^-1	13000min/min^-1
送り	5000min/min	1200min/min	1200min/min
切り込み（Ad）	0.25mm	0.15mm	0.02mm
切り込み（Rd）	0.24mm	0.25mm	0.048mm
実加工時間	0:43:53	0:53:23	6:16:02

■被削材NAK80

■MRC-HBEM2LB1-8 先端写真 MRCすくい面 摩耗幅0.06 摩耗幅0.04

技術情報

Q 焼ばめ用エンドミルはどのようなものを選べばいいですか？
A 短い刃長と全長で、シャンクには刻印がされていないなど、
焼ばめホルダの要求精度内のものを選びます。

Q 焼ばめホルダとはどのようなホルダですか？
A ホルダの把持部を加熱膨張させて工具を挿入し、冷却収縮して
  保持するホルダです。工具高速回転時の保持剛性と触れ精度が
  最も高い保持方式です。工具シャンク部分はスリム化でき、
  ワークへの接近性にも優れています。

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。

型番 MRC-SH-HBEM2B

■切削条件

被削材	調質鋼（35～40HRC）（HPM、NAK）				高硬度鋼（40～52HRC）				高硬度鋼（52～62HRC）
先端 R	Ad （mm）	Pf （mm）	送り速度（mm/min）	回転速度（min^-1）	Ad （mm）	Pf （mm）	送り速度（mm/min）	回転速度（min^-1）	Ad （mm）	Pf （mm）	送り速度（mm/min）	回転速度（min^-1）
0.1	0.02	0.06	660	56,700	0.01	0.02	380	42,000	0.01	0.01	340	42,000
0.2	0.04	0.11	920	56,700	0.02	0.06	1,050	42,000	0.02	0.05	860	42,000
0.3	0.06	0.16	1,070	50,930	0.05	0.11	1,680	42,000	0.03	0.06	1,260	42,000
0.4	0.08	0.21	1,140	47,250	0.11	0.16	2,310	42,000	0.07	0.11	1,890	42,000
0.5	0.11	0.27	1,310	44,100	0.11	0.32	2,630	42,000	0.11	0.21	2,100	31,500
0.6	0.13	0.38	1,630	42,110	0.13	0.32	2,840	37,800	0.11	0.25	2,310	31,500
0.7	0.14	0.37	1,450	40,180	0.15	0.32	3,050	33,600	0.11	0.29	2,520	31,500
0.75	0.16	0.34	1,050	35,700	0.16	0.32	3,150	31,500	0.11	0.32	2,630	31,500
0.8	0.17	0.38	1,160	34,420	0.18	0.4	3,150	29,400	0.15	0.4	2,630	29,400
0.9	0.19	0.46	1,370	31,860	0.2	0.48	3,150	27,300	0.19	0.48	2,630	27,300
1	0.21	0.54	1,580	29,300	0.21	0.53	3,150	26,250	0.21	0.53	2,630	26,250
1.1	0.23	0.59	1,720	29,130	0.21	0.59	3,150	25,200	0.21	0.55	2,630	24,780
1.2	0.25	0.64	1,870	28,960	0.21	0.65	3,150	24,150	0.21	0.57	2,630	23,310
1.25	0.26	0.67	1,940	28,880	0.21	0.68	3,150	23,630	0.21	0.58	2,630	22,580
1.3	0.27	0.73	2,070	28,460	0.21	0.71	3,150	23,100	0.21	0.59	2,630	21,840
1.4	0.29	0.84	2,330	27,620	0.21	0.78	3,150	22,050	0.21	0.61	2,630	20,370
1.5	0.32	0.95	2,590	26,780	0.21	0.84	3,150	21,000	0.21	0.63	2,630	18,900
1.6	0.34	1.01	2,580	25,830	0.23	0.99	3,150	21,000	0.21	0.67	2,630	18,480
1.7	0.36	1.07	2,560	24,890	0.25	1.13	3,150	21,000	0.21	0.71	2,630	18,060
1.75	0.37	1.1	2,560	24,410	0.26	1.21	3,150	21,000	0.21	0.74	2,630	17,850
1.8	0.38	1.13	2,550	23,940	0.27	1.28	3,150	21,000	0.21	0.76	2,630	17,640
1.9	0.4	1.2	2,530	23,000	0.29	1.43	3,150	21,000	0.21	0.8	2,630	17,220
2	0.42	1.26	2,520	22,050	0.32	1.58	3,150	21,000	0.21	0.84	2,630	16,800
2.5	0.53	1.58	2,570	18,900	0.32	1.58	3,150	18,900	0.21	1.26	2,630	12,600
3	0.63	1.89	2,630	16,800	0.32	2.1	3,150	16,800	0.32	1.26	2,630	8,400
3.5	0.74	2.57	2,520	14,960	0.42	2.1	2,890	13,650	0.37	1.26	2,260	7,880
4	0.84	3.26	2,420	13,130	0.53	2.1	2,630	10,500	0.42	1.26	1,890	7,350
4.5	0.95	3.2	2,210	12,080	0.63	2.36	2,360	8,930	0.47	1.42	1,730	6,300
5	1.05	3.15	2,000	11,030	0.74	2.63	2,100	7,350	0.53	1.58	1,580	5,250
5.5	1.16	3.47	1,890	10,240	0.89	2.89	1,840	6,300	0.58	1.84	1,420	4,730
6	1.26	3.78	1,790	9,450	1.05	3.15	1,580	5,250	0.63	2.1	1,260	4,200
8	1.68	5.04	1,400	7,350	1.34	4.03	1,260	3,940	0.81	2.66	970	3,150
10	2.1	6.3	1,100	5,670	1.68	5.04	1,050	3,150	1.01	3.33	840	2,520

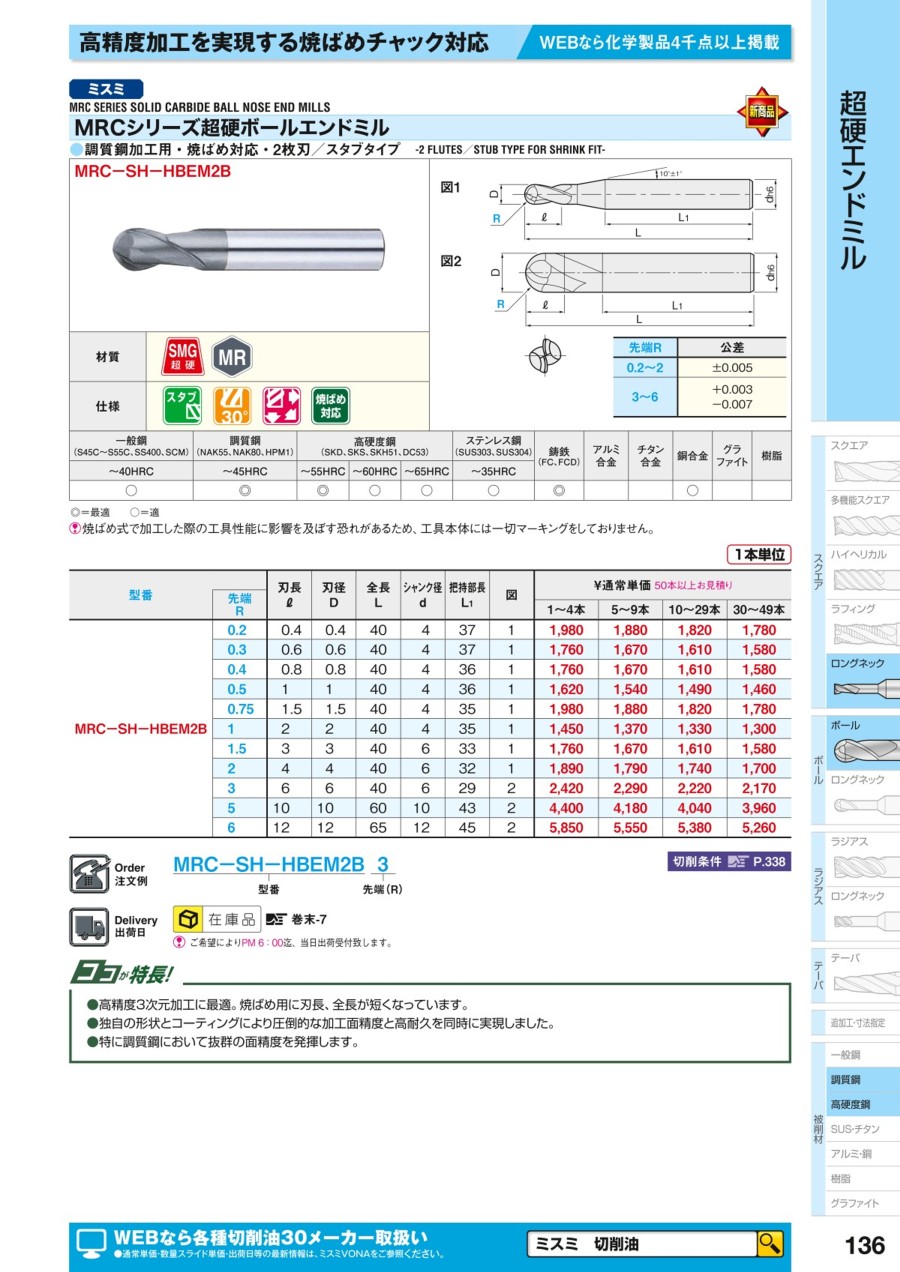

カタログ
