平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	標準ネジレ(30～44°)	追加工（刃先・刃径・首逃し等）	4	4	6	40	アタリ付き	-	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	標準ネジレ(30～44°)	追加工（刃先・刃径・首逃し等）	5	5	6	40	アタリ付き	-	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	標準ネジレ(30～44°)	追加工（刃先・刃径・首逃し等）	6	6	6	40	アタリ付き	-	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	標準ネジレ(30～44°)	追加工（刃先・刃径・首逃し等）	8	8	8	50	アタリ付き	-	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	標準ネジレ(30～44°)	追加工（刃先・刃径・首逃し等）	10	10	10	60	アタリ付き	-	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	標準ネジレ(30～44°)	追加工（刃先・刃径・首逃し等）	12	12	12	65	アタリ付き	-	-	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	標準ネジレ(30～44°)	メーカー標準品	3	3	6	40	アタリ付き	tebis / Zoller	2D/3D	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	標準ネジレ(30～44°)	メーカー標準品	4	4	6	40	アタリ付き	tebis / Zoller	2D/3D	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	標準ネジレ(30～44°)	メーカー標準品	5	5	6	40	アタリ付き	tebis / Zoller	2D/3D	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	標準ネジレ(30～44°)	メーカー標準品	6	6	6	40	アタリ付き	tebis / Zoller	2D/3D	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	標準ネジレ(30～44°)	メーカー標準品	8	8	8	50	アタリ付き	tebis / Zoller	2D/3D	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	標準ネジレ(30～44°)	メーカー標準品	10	10	10	60	アタリ付き	tebis / Zoller	2D/3D	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	標準ネジレ(30～44°)	メーカー標準品	12	12	12	65	アタリ付き	tebis / Zoller	2D/3D	●	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
1,410円 ( 1,551円 )	在庫品1日目当日出荷可能
1,470円 ( 1,617円 )	在庫品1日目当日出荷可能
1,570円 ( 1,727円 )	在庫品1日目当日出荷可能
1,700円 ( 1,870円 )	在庫品1日目当日出荷可能
2,420円 ( 2,662円 )	在庫品1日目当日出荷可能
3,340円 ( 3,674円 )	在庫品1日目当日出荷可能
4,020円 ( 4,422円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮
・焼きばめ用に最適なビビリに強い刃長1Dタイプ
・汎用的な30°ネジレ角により、低～中回転域での加工に最適
・潤滑性に優れたコーティングで、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度が向上（XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません）
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q 焼ばめ用エンドミルはどのようなものを選べばいいですか？
A 短い刃長と全長で、シャンクには刻印がされていないなど、
焼ばめホルダの要求精度内のものを選びます。

Q 焼ばめホルダとはどのようなホルダですか？
A ホルダの把持部を加熱膨張させて工具を挿入し、冷却して保持するホルダです。
工具高速回転時の保持剛性と触れ精度が最も高い保持方式です。
工具シャンク部分はスリム化でき、ワークへの接近性にも優れています。

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
ノンコート品での高速切削は避けてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
ダウンカットでご使用ください。ビビリが生じた場合は切削条件を下げてご使用ください。
標準首逃がしエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。

型番 XAL-SH-EM4B

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		銅合金		アルミ合金
刃径 D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1・1.5	370	28,000	290	24,500	190	17,500	300	23,000	800	50,000
2・2.5	580	14,000	350	12,300	270	8,800	300	11,500	800	31,800
3・3.5	620	9,300	380	8,200	270	5,800	400	8,000	800	21,200
4・4.5	620	7,000	380	6,100	290	4,400	400	6,000	1,000	15,900
5・5.5	750	5,600	420	4,900	320	3,500	400	5,000	1,000	12,700
6・6.5	770	4,700	430	4,100	320	2,900	400	4,000	1,000	10,600
7・7.5	750	4,000	430	3,500	320	2,500	400	3,500	1,000	9,300
8・8.5	750	3,500	430	3,100	320	2,200	400	3,000	1,200	8,000
9・9.5	800	3,100	460	2,700	320	1,900	400	2,700	1,200	7,200
10	770	2,800	450	2,500	320	1,800	400	2,400	1,200	6,400
11	770	2,550	420	2,170	320	1,650	400	2,200	1,200	5,850
12	750	2,300	420	2,000	320	1,500	400	2,000	1,400	5,300
13	650	2,150	400	1,840	320	1,400	400	1,875	1,400	4,615
14	560	2,000	400	1,800	320	1,300	400	1,750	1,400	3,930
15	490	1,870	350	1,590	290	1,210	400	1,625	1,400	3,715
16	450	1,800	320	1,500	260	1,100	400	1,500	1,400	3,500
18	390	1,560	290	1,330	230	1,010	400	1,350	1,400	3,200
20	350	1,400	270	1,200	190	900	400	1,200	1,400	2,900
Ad	≦1.5D
Rd	≦0.05D						≦0.2D

XALシリーズ超硬スクエアエンドミル焼ばめ用・4枚刃/刃長1D（スタブ）タイプ：関連画像

追加工・追加コーディング

追加工エンドミル指定方法

追加工（刃先・刃径・首逃し等）　Ｔ－

● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応

XALシリーズ超硬スクエアエンドミル焼ばめ用・4枚刃/刃長1D（スタブ）タイプ：関連画像

― 追加工ご指定手順―

（1）ミスミVONAトップページより、【切削工具】→【エン
　　ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
　　区分】で「追加工（刃先・刃径・首逃し等）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
　　　対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
　　「追加工型番（タイプ）」を選択

（5）【追加工・オプションを選択する】で、追加工内容・
　　寸法を指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

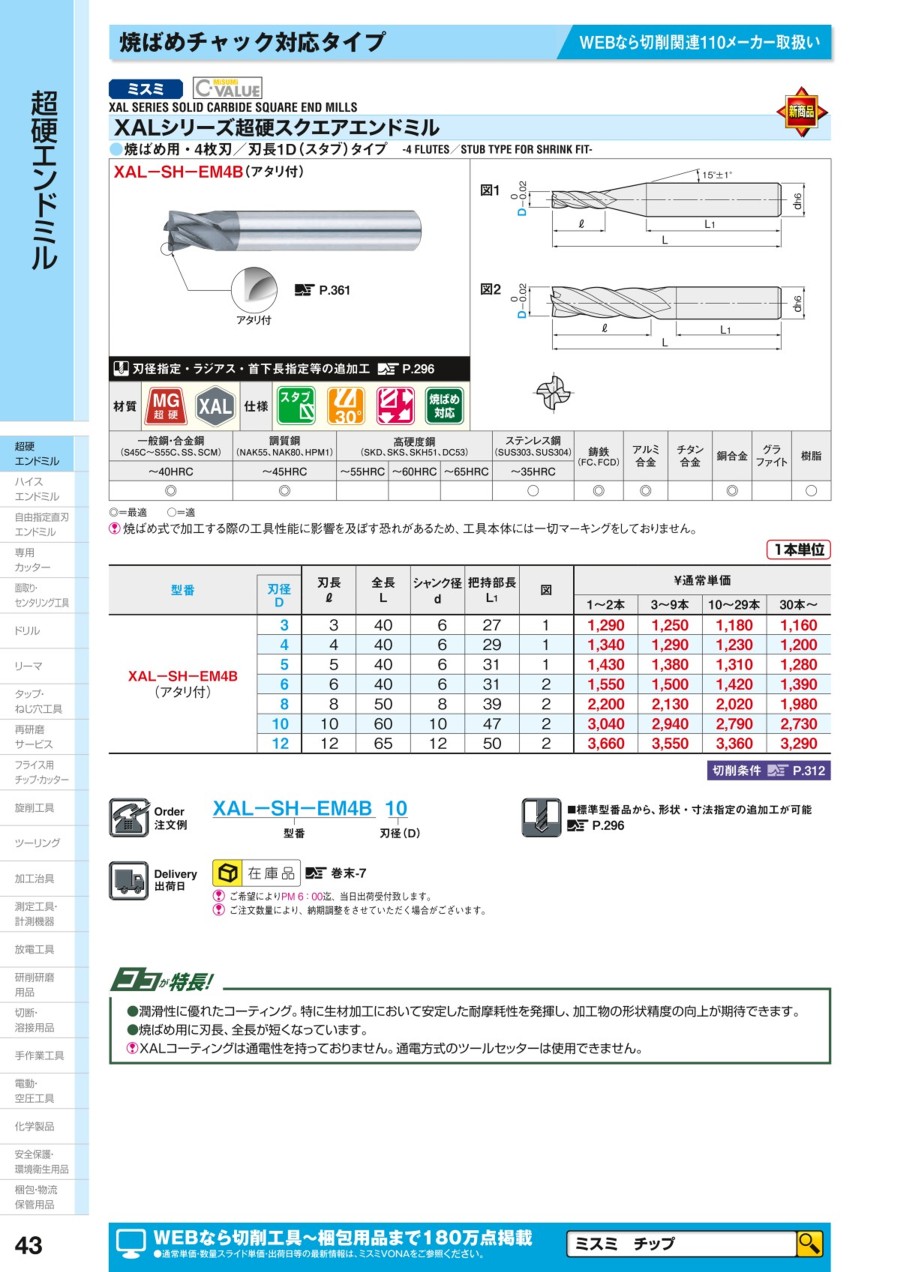

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
