MRCシリーズ超硬多機能スクエアエンドミル 3枚刃/45°ネジレ/ロングシャンク・ショートタイプ

数量スライド割引
規格拡大
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

【特長】・NAK等の調質鋼（～55HRC）の加工に最適・深いワーク部の加工に威...

詳細情報を確認する

加工用途（加工形状）
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
ねじれ角
強ネジレ(45～60°)
コーティング
鋼用
刃数 (枚)
3
コーナー形状
アタリ付き
刃径公差
0～-0.02

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が33型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

●在庫品　□製作品

最小発注数量

メーカー標準品	2	3.5	30	6	80	tebis / Zoller	2D/3D	1.9	●	1個
メーカー標準品	2.5	4.5	30	6	80	tebis / Zoller	2D/3D	2.4	●	1個
メーカー標準品	3	5	30	6	80	tebis / Zoller	2D/3D	2.9	●	1個
メーカー標準品	4	6	35	6	80	tebis / Zoller	2D/3D	3.8	●	1個
メーカー標準品	5	8	50	6	100	tebis / Zoller	2D/3D	4.8	●	1個
メーカー標準品	6	9	70	6	120	tebis / Zoller	2D/3D	5.7	●	1個
メーカー標準品	7	12	-	6	135	tebis / Zoller	2D/3D	-	●	1個
メーカー標準品	8	12	85	8	135	tebis / Zoller	2D/3D	7.6	●	1個
メーカー標準品	8	12	-	6	135	tebis / Zoller	2D/3D	-	●	1個
メーカー標準品	9	13	-	8	135	tebis / Zoller	2D/3D	-	●	1個
メーカー標準品	10	15	100	10	150	tebis / Zoller	2D/3D	9.5	●	1個
メーカー標準品	10	15	-	8	150	tebis / Zoller	2D/3D	-	●	1個
メーカー標準品	12	18	108	12	160	tebis / Zoller	2D/3D	11.5	●	1個
メーカー標準品	12	18	-	10	160	tebis / Zoller	2D/3D	-	●	1個
メーカー標準品	13	20	-	12	160	tebis / Zoller	2D/3D	-	●	1個
メーカー標準品	16	24	120	16	180	tebis / Zoller	2D/3D	15.5	●	1個
メーカー標準品	17	25	-	16	180	tebis / Zoller	2D/3D	-	●	1個
メーカー標準品	18	27	-	16	180	tebis / Zoller	2D/3D	-	●	1個
追加工（刃先・刃径・首逃し等）	4	6	35	6	80	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	5	8	50	6	100	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	6	9	70	6	120	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	7	12	-	6	135	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	8	12	85	8	135	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	8	12	-	6	135	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	9	13	-	8	135	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	10	15	100	10	150	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	10	15	-	8	150	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	12	18	108	12	160	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	12	18	-	10	160	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	13	20	-	12	160	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	16	24	120	16	180	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	17	25	-	16	180	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	18	27	-	16	180	-	-	-	□	1個

通常単価(税別) (税込単価)	通常出荷日

6,520円 ( 7,172円 )	在庫品1日目当日出荷可能
6,520円 ( 7,172円 )	在庫品1日目当日出荷可能
6,520円 ( 7,172円 )	在庫品1日目当日出荷可能
6,830円 ( 7,513円 )	在庫品1日目当日出荷可能
7,850円 ( 8,635円 )	在庫品1日目当日出荷可能
8,900円 ( 9,790円 )	在庫品1日目当日出荷可能
12,060円 ( 13,266円 )	在庫品1日目当日出荷可能
10,970円 ( 12,067円 )	在庫品1日目当日出荷可能
12,060円 ( 13,266円 )	在庫品1日目当日出荷可能
12,060円 ( 13,266円 )	在庫品1日目当日出荷可能
11,060円 ( 12,166円 )	在庫品1日目当日出荷可能
12,160円 ( 13,376円 )	在庫品1日目当日出荷可能
14,190円 ( 15,609円 )	在庫品1日目当日出荷可能
15,620円 ( 17,182円 )	在庫品1日目当日出荷可能
15,620円 ( 17,182円 )	在庫品1日目当日出荷可能
22,120円 ( 24,332円 )	在庫品1日目当日出荷可能
24,330円 ( 26,763円 )	在庫品1日目当日出荷可能
34,090円 ( 37,499円 )	在庫品1日目当日出荷可能
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

【特長】
・NAK等の調質鋼（～55HRC）の加工に最適
・深いワーク部の加工に威力を発揮するロングシャンクタイプ
・独自のチップポケット形状により、溝切削を2枚刃並みの切り込み深さで切削可能
・刃部後端にR刃付けを施すことで、側面の多段加工時に発生する加工スジを抑制（図3の商品のみ）
・45°ネジレ角により汎用的な30°ネジレに比べ高速加工に最適
・仕上り加工面精度の向上にこだわった工具仕様
・独自の先端形状とＭＲコーティングにより加工面精度と高耐久を同時に実現
・特に調質鋼加工において抜群の面精度を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q 深い側面加工で倒れがでて、面精度がでないときの対策は？
A 長い刃長で軸方向（Z方向）に深い切込みをすると、エンドミルがたわんで
  振動したり、壁面の上部と底部の仕上がり寸法に違いがでたりします。
  ロングシャンクタイプのエンドミルを使用して、多段加工をすることで、
  面精度が改善されます。


一段加工		多段加工

Q 多段加工での横方向に筋がでる対策は？
A 切れ刃端が食い込むために、筋が発生することがあります。
切れ刃端にR処理を施しているロングシャンクタイプを使用すると
食い込みを防ぎ、筋が軽減されることがあります。

R形状

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
標準首逃しエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。

型番 MRC-LS-HEM3S

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		高硬度鋼（～55HRC）
刃径 D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1～1.8	390	18,750	390	16,730	260	14,330	40	4,730
2～2.8	450	11,030	440	9,230	290	8,030	80	3,750
3・3.5	660	7,950	630	6,750	440	6,000	150	3,150
4・4.5	670	6,000	730	5,100	490	4,500	170	2,400
5・5.5	670	4,800	700	4,050	520	3,600	180	1,880
6・6.5	670	3,980	590	3,380	540	3,000	180	1,580
7・7.5	630	3,380	590	2,930	550	2,550	180	1,390
8・8.5	620	3,000	590	2,550	570	2,250	180	1,200
9	580	2,630	570	2,250	540	2,030	180	1,080
10	570	2,400	570	2,030	510	1,800	170	960
11	570	2,180	540	1,880	490	1,650	170	880
12	590	2,030	510	1,730	470	1,500	170	800
13	600	1,800	520	1,580	450	1,350	210	730
16	570	1,500	460	1,280	400	1,130	170	600
17	520	1,430	400	1,200	350	1,050	160	560
18	520	1,350	410	1,130	360	980	150	530
20	490	1,200	420	1,050	360	900	140	480
22	440	1,050	400	900	340	830	130	430
Ad	≦0.5D		≦0.5D		≦0.3D		≦0.2D

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		高硬度鋼（～55HRC）
刃径 D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1～1.8	570	25,000	500	22,300	400	19,100	80	6,350
2～2.8	670	14,700	570	12,350	460	10,750	150	4,730
3・3.5	970	10,600	830	9,000	670	7,950	230	4,680
4・4.5	1,000	7,950	890	6,750	710	5,950	260	3,520
5	1,050	6,350	920	5,400	940	4,750	310	2,810
6・6.5	1,250	5,300	1,020	4,500	800	4,000	290	2,370
7・7.5	1,240	4,550	990	3,850	780	3,400	270	2,060
8・8.5	1,250	4,000	980	3,400	780	3,000	260	1,760
9	1,170	3,550	950	3,000	750	2,650	260	1,600
10	1,100	3,200	920	2,700	730	2,400	260	1,430
11	1,110	2,900	930	2,450	670	2,150	260	1,290
12	1,110	2,650	930	2,250	650	2,000	260	1,160
13	1,090	2,450	940	2,100	630	1,850	230	1,050
16	950	2,000	810	1,700	540	1,500	190	850
17	880	1,850	770	1,600	470	1,400	180	800
18	830	1,750	720	1,500	500	1,350	170	750
20	760	1,600	640	1,350	480	1,200	140	650
22	700	1,450	600	1,250	440	1,100	130	600
Ad	≦1.5D		≦1.5D		≦1.5D		≦1.5D
Rd	≦0.2D		≦0.1D		≦0.1D		≦0.05D

追加工・追加コーディング

追加工エンドミル指定方法

追加工（刃先・刃径・首逃し等）　Ｔ－

● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応

MRCシリーズ超硬多機能スクエアエンドミル 3枚刃/45°ネジレ/ロングシャンク・ショートタイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（刃先・刃径・首逃し等）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5）【追加工・オプションを選択する】で、追加工内容・
寸法を指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

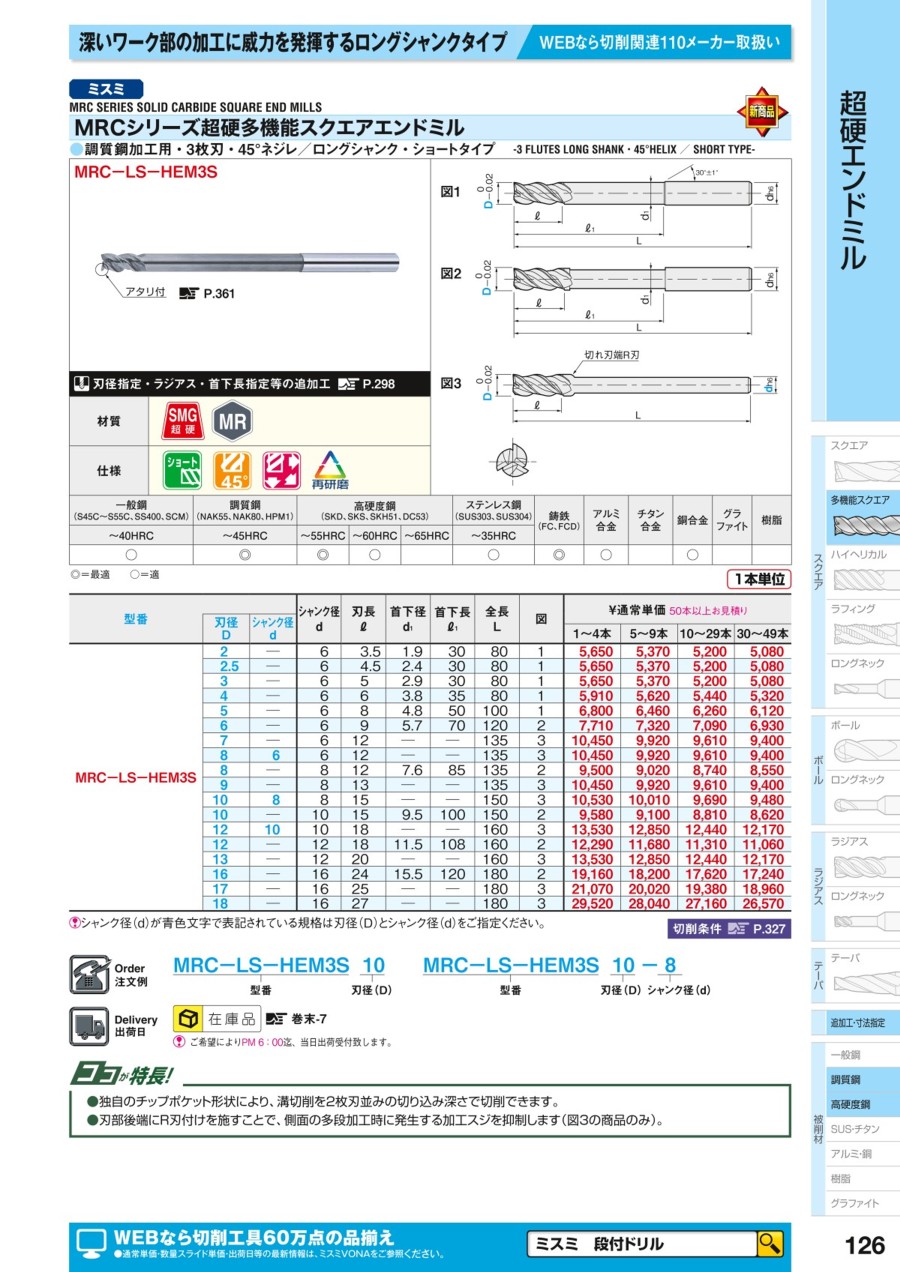

カタログ
