MRCシリーズ超硬多機能スクエアエンドミル調質鋼加工用/4枚刃/45°ネジレ/ショート

数量スライド割引
規格拡大
一部当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（11件）

通常単価(税別): -

税込単価: -

【特長】・NAK等の調質鋼（～55HRC）の加工に最適・独自のチップポケット形...

詳細情報を確認する

工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / 銅
ねじれ角
強ネジレ(45～60°)
コーティング
鋼用
刃数 (枚)
4

ご注意

追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が127型番あります。

外形図
型番リスト
詳細情報

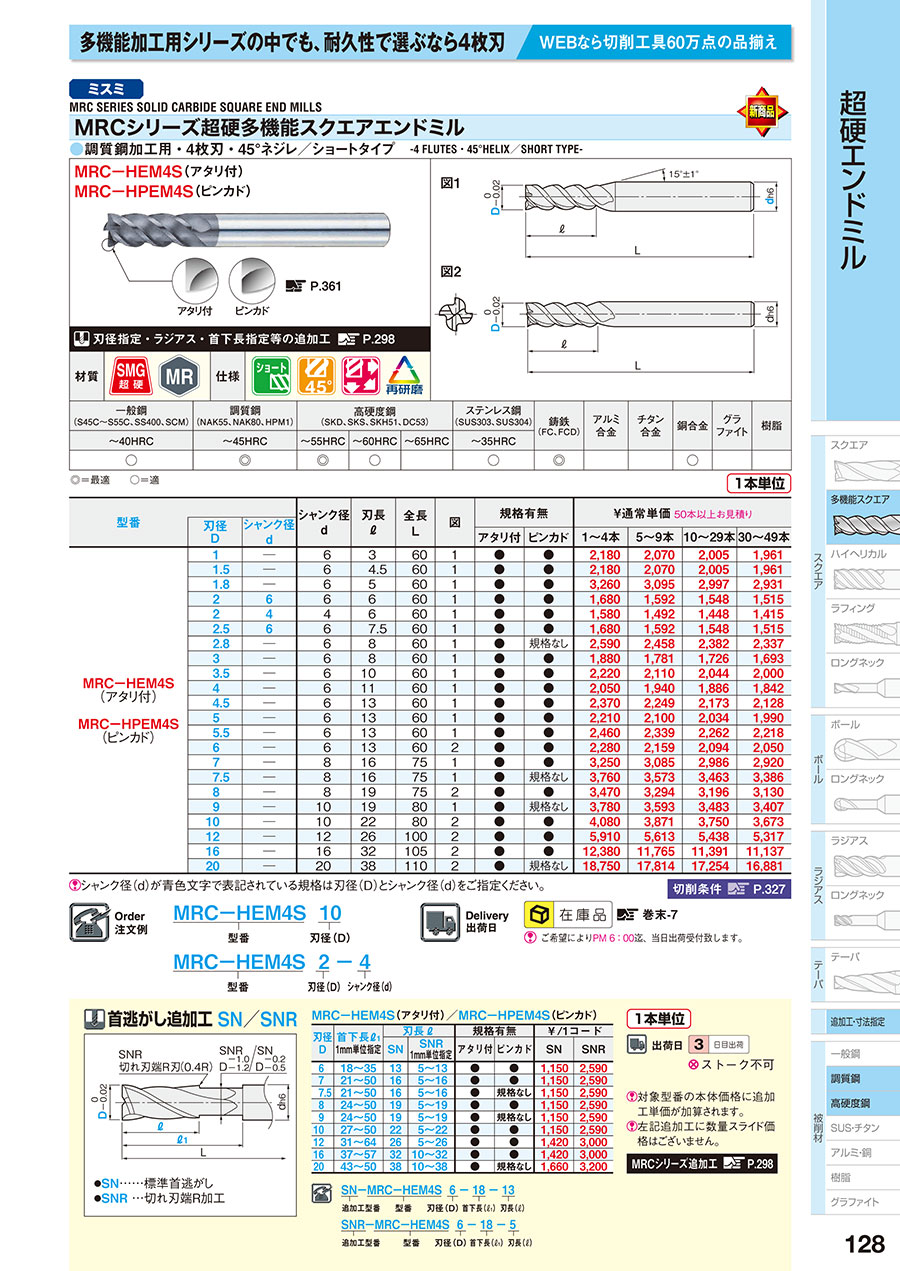

カタログ

外形図

MRC-HEM4S(アタリ付)　MRC-HPEM4S(ピンカド)

※お望みの仕様が見つからなければ超硬スクエアエンドミル寸法フリー指定もご検討ください。

型番リスト

表示件数

型番

SN-MRC-HEM4S1.5-[6-15/1]-4.5

SN-MRC-HEM4S1.8-[6-18/1]-5

SN-MRC-HEM4S2-4-[7-20/1]-6

SN-MRC-HEM4S2-6-[7-20/1]-6

SN-MRC-HEM4S2.5-6-[9-25/1]-7.5

SN-MRC-HEM4S2.8-[9-28/1]-8

SN-MRC-HEM4S3-[9-30/1]-8

SN-MRC-HEM4S3.5-[11-35/1]-10

SN-MRC-HEM4S4-[12-35/1]-11

SN-MRC-HEM4S4.5-[14-35/1]-13

SN-MRC-HEM4S5-[14-35/1]-13

SN-MRC-HEM4S5.5-[14-35/1]-13

SN-MRC-HEM4S6-[18-42/1]-13

SN-MRC-HEM4S7-[21-51/1]-16

SN-MRC-HEM4S7.5-[21-51/1]-16

SN-MRC-HEM4S8-[24-51/1]-19

SN-MRC-HEM4S9-[24-50/1]-19

SN-MRC-HEM4S10-[27-50/1]-22

SN-MRC-HEM4S12-[31-64/1]-26

SN-MRC-HPEM4S1.5-[6-15/1]-4.5

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

コーナー形状

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

刃径公差

首径

(mm)

●在庫品　□製作品

最小発注数量

平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1	3	-	6	60	アタリ付き	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1.5	4.5	-	6	60	アタリ付き	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1.8	5	-	6	60	アタリ付き	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2	6	-	4	60	アタリ付き	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2	6	-	6	60	アタリ付き	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.5	7.5	-	6	60	アタリ付き	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.8	8	-	6	60	アタリ付き	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	3	8	-	6	60	アタリ付き	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	3.5	10	-	6	60	アタリ付き	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4	11	-	6	60	アタリ付き	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4.5	13	-	6	60	アタリ付き	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	5	13	-	6	60	アタリ付き	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	5.5	13	-	6	60	アタリ付き	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	6	13	-	6	60	アタリ付き	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	7	16	-	8	75	アタリ付き	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	7.5	16	-	8	75	アタリ付き	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	19	-	8	75	アタリ付き	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	9	19	-	10	80	アタリ付き	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	22	-	10	80	アタリ付き	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	26	-	12	100	アタリ付き	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	16	32	-	16	105	アタリ付き	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	20	38	-	20	110	アタリ付き	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1	3	-	6	60	ピンカド	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1.5	4.5	-	6	60	ピンカド	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1.8	5	-	6	60	ピンカド	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2	6	-	6	60	ピンカド	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2	6	-	4	60	ピンカド	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.5	7.5	-	6	60	ピンカド	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	3	8	-	6	60	ピンカド	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	3.5	10	-	6	60	ピンカド	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4	11	-	6	60	ピンカド	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4.5	13	-	6	60	ピンカド	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	5	13	-	6	60	ピンカド	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	5.5	13	-	6	60	ピンカド	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	6	13	-	6	60	ピンカド	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	7	16	-	8	75	ピンカド	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	19	-	8	75	ピンカド	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	22	-	10	80	ピンカド	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	26	-	12	100	ピンカド	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	16	32	-	16	105	ピンカド	tebis / Zoller	2D/3D	0～-0.02	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.5	4.5	6 ～ 15	6	60	アタリ付き	-	-	0～-0.02	1～1.3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.8	5	6 ～ 18	6	60	アタリ付き	-	-	0～-0.02	1.3～1.6	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2	6	7 ～ 20	4	60	アタリ付き	-	-	0～-0.02	1.5～1.8	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2	6	7 ～ 20	6	60	アタリ付き	-	-	0～-0.02	1.5～1.8	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.5	7.5	9 ～ 25	6	60	アタリ付き	-	-	0～-0.02	2～2.3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.8	8	9 ～ 28	6	60	アタリ付き	-	-	0～-0.02	2.3～2.6	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3	8	9 ～ 30	6	60	アタリ付き	-	-	0～-0.02	2.5～2.8	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3.5	10	11 ～ 35	6	60	アタリ付き	-	-	0～-0.02	3～3.3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	11	12 ～ 35	6	60	アタリ付き	-	-	0～-0.02	3.5～3.8	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4.5	13	14 ～ 35	6	60	アタリ付き	-	-	0～-0.02	4～4.3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	13	14 ～ 35	6	60	アタリ付き	-	-	0～-0.02	4.5～4.8	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5.5	13	14 ～ 35	6	60	アタリ付き	-	-	0～-0.02	5～5.3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	13	18 ～ 42	6	60	アタリ付き	-	-	-	5.5～5.8	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	7	16	21 ～ 51	8	75	アタリ付き	-	-	-	6.5～6.8	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	7.5	16	21 ～ 51	8	75	アタリ付き	-	-	-	7～7.3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	19	24 ～ 51	8	75	アタリ付き	-	-	-	7.5～7.8	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	9	19	24 ～ 50	10	80	アタリ付き	-	-	-	8.5～8.8	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	22	27 ～ 50	10	80	アタリ付き	-	-	-	9.5～9.8	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	26	31 ～ 64	12	100	アタリ付き	-	-	-	11.5～11.8	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.5	4.5	6 ～ 15	6	60	ピンカド	-	-	0～-0.02	1～1.3	□	1個

通常単価(税別) (税込単価)	通常出荷日

2,290円 ( 2,519円 )	在庫品1日目当日出荷可能
2,290円 ( 2,519円 )	在庫品1日目当日出荷可能
3,420円 ( 3,762円 )	在庫品1日目当日出荷可能
1,660円 ( 1,826円 )	在庫品1日目当日出荷可能
1,760円 ( 1,936円 )	在庫品1日目当日出荷可能
1,760円 ( 1,936円 )	在庫品1日目当日出荷可能
2,720円 ( 2,992円 )	在庫品1日目当日出荷可能
1,970円 ( 2,167円 )	在庫品1日目当日出荷可能
2,330円 ( 2,563円 )	在庫品1日目当日出荷可能
2,150円 ( 2,365円 )	在庫品1日目当日出荷可能
2,490円 ( 2,739円 )	在庫品1日目当日出荷可能
2,320円 ( 2,552円 )	在庫品1日目当日出荷可能
2,580円 ( 2,838円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
3,410円 ( 3,751円 )	在庫品1日目当日出荷可能
3,950円 ( 4,345円 )	在庫品1日目当日出荷可能
3,640円 ( 4,004円 )	在庫品1日目当日出荷可能
3,970円 ( 4,367円 )	在庫品1日目当日出荷可能
4,280円 ( 4,708円 )	在庫品1日目当日出荷可能
6,210円 ( 6,831円 )	在庫品1日目当日出荷可能
13,000円 ( 14,300円 )	在庫品1日目当日出荷可能
19,690円 ( 21,659円 )	在庫品1日目当日出荷可能
2,290円 ( 2,519円 )	在庫品1日目当日出荷可能
2,290円 ( 2,519円 )	在庫品1日目当日出荷可能
3,420円 ( 3,762円 )	在庫品1日目当日出荷可能
1,760円 ( 1,936円 )	在庫品1日目当日出荷可能
1,660円 ( 1,826円 )	在庫品1日目当日出荷可能
1,760円 ( 1,936円 )	在庫品1日目当日出荷可能
1,970円 ( 2,167円 )	在庫品1日目当日出荷可能
2,330円 ( 2,563円 )	在庫品1日目当日出荷可能
2,150円 ( 2,365円 )	在庫品1日目当日出荷可能
2,490円 ( 2,739円 )	在庫品1日目当日出荷可能
2,320円 ( 2,552円 )	在庫品1日目当日出荷可能
2,580円 ( 2,838円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
3,410円 ( 3,751円 )	在庫品1日目当日出荷可能
3,640円 ( 4,004円 )	在庫品1日目当日出荷可能
4,280円 ( 4,708円 )	在庫品1日目当日出荷可能
6,210円 ( 6,831円 )	在庫品1日目当日出荷可能
13,000円 ( 14,300円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報
特徴・使用例
追加工・追加コーディング

基本情報

【特長】
・NAK等の調質鋼（～55HRC）の加工に最適
・独自のチップポケット形状により、溝切削を2枚刃並みの切り込み深さで切削可能
・30°ネジレのスクエアエンドミルに比べ、回転・送り共に2倍以上の高速加工が可能
・45°ネジレ角により汎用的な30°ネジレに比べ高速加工に最適
・仕上り加工面精度の向上にこだわった工具仕様
・独自の先端形状とＭＲコーティングにより加工面精度と高耐久を同時に実現
・特に調質鋼加工において抜群の面精度を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q 突込みから溝加工や側面加工ができるエンドミルはありますか？
A 多機能エンドミルは突込みや溝加工が可能な独自チップポケット形状で、
高効率側面加工にも適した45°ねじれのエンドミルです。

多機能 4枚刃

Q 突込みのときの切削条件は？
A 突っ込み加工の切削条件は溝加工の切削条件を参考にして、
回転数は溝加工の80％、送り速度は30～40％に設定します。
1度の切込み深さは0.2D～0.5D以下にします。

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
標準首逃しエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。

型番 MRC-HEM4S / MRC-HPEM4S

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SCM、SUS）		調質鋼（35～40HRC）（HPM、NAK）		高硬度鋼（～55HRC）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1～1.8	770	37,500	780	33,450	510	28,650	70	9,450
2～2.8	900	22,050	870	18,450	570	16,050	160	7,500
3・3.5	1,310	15,900	1,250	13,500	870	12,000	300	6,300
4・4.5	1,330	12,000	1,450	10,200	970	9,000	330	4,800
5・5.5	1,340	9,600	1,400	8,100	1,030	7,200	360	3,750
6・6.5	1,330	7,950	1,180	6,750	1,070	6,000	360	3,150
7・7.5	1,260	6,750	1,180	5,850	1,090	5,100	360	2,770
8・8.5	1,230	6,000	1,170	5,100	1,130	4,500	360	2,400
9	1,160	5,250	1,140	4,500	1,080	4,050	350	2,160
10	1,140	4,800	1,130	4,050	1,010	3,600	330	1,920
11	1,140	4,350	1,080	3,750	980	3,300	330	1,750
12	1,170	4,050	1,020	3,450	930	3,000	330	1,590
13	1,200	3,600	1,030	3,150	900	2,700	420	1,460
16	1,140	3,000	910	2,550	790	2,250	340	1,190
17	1,040	2,850	800	2,400	690	2,100	320	1,120
18	1,040	2,700	820	2,250	710	1,950	300	1,050
20	980	2,400	840	2,100	720	1,800	270	950
22	870	2,100	790	1,800	670	1,650	250	860
Ad	≦0.5D		≦0.5D		≦0.3D		≦0.2D

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SCM、SUS）		調質鋼（35～40HRC）（HPM、NAK）		高硬度鋼（～55HRC）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1～1.8	1,140	50,000	1,000	44,600	790	38,200	150	12,700
2～2.8	1,340	29,400	1,130	24,700	910	21,500	300	9,460
3・3.5	1,940	21,200	1,650	18,000	1,330	15,900	460	9,350
4・4.5	1,990	15,900	1,780	13,500	1,410	11,900	510	7,040
5	2,090	12,700	1,840	10,800	1,880	9,500	610	5,610
6・6.5	2,490	10,600	2,040	9,000	1,590	8,000	580	4,730
7・7.5	2,480	9,100	1,980	7,700	1,560	6,800	545	4,125
8・8.5	2,490	8,000	1,960	6,800	1,560	6,000	510	3,520
9	2,330	7,100	1,890	6,000	1,490	5,300	510	3,190
10	2,200	6,400	1,840	5,400	1,450	4,800	510	2,860
11	2,210	5,800	1,850	4,900	1,340	4,300	510	2,585
12	2,210	5,300	1,860	4,500	1,290	4,000	510	2,310
13	2,180	4,900	1,870	4,200	1,260	3,700	460	2,100
16	1,900	4,000	1,620	3,400	1,070	3,000	370	1,700
17	1,760	3,700	1,530	3,200	940	2,800	350	1,600
18	1,660	3,500	1,430	3,000	990	2,700	330	1,500
20	1,520	3,200	1,270	2,700	950	2,400	280	1,300
22	1,390	2,900	1,190	2,500	880	2,200	260	1,200
Ad	≦1.5D		≦1.5D		≦1.5D		≦1.5D
Rd	≦0.2D		≦0.1D		≦0.1D		≦0.05D

追加工・追加コーディング

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

MRCシリーズ超硬多機能スクエアエンドミル 4枚刃/45°ネジレ/ショートタイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（首逃しのみ）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

追加工（刃先・刃径・首逃し等）　Ｔ－

● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応

MRCシリーズ超硬多機能スクエアエンドミル 4枚刃/45°ネジレ/ショートタイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（刃先・刃径・首逃し等）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5）【追加工・オプションを選択する】で、追加工内容・
寸法を指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MRCシリーズ超硬多機能スクエアエンドミル調質鋼加工用/4枚刃/45°ネジレ/ショートのレビュー

4.4平均満足度：4.411件のレビュー

星5
45%
星4
55%
星3
0%
星2
0%
星1
0%

焼入れ材の加工

満足度：5.02019/10/25

ミスミさんには今までスクエアエンドミルは、TSCシリーズしかなかったので、他社製品を使用していたのですが、新しくMRC・...もっと読む

1人が参考にしています。

焼き入れ

満足度：4.02022/10/10

かなり硬度あります６０度相当の材質にも切削可能ですし問題なく削れます

0人が参考にしています。

スライドコアの側面加工に

満足度：5.02022/06/28

スライドコアの側面加工に使用しました。深さもあり寸法公差の厳しい製品だったので、逃げなどが心配でしたが問題なく仕上がり...もっと読む

0人が参考にしています。

フライス加工

満足度：4.02021/05/27

いままでXALシリーズを使用していたが、加工するものがダイス鋼が中心なので耐久性を比較するために購入耐久性と価格を比較...もっと読む

0人が参考にしています。

金型プレート加工

満足度：5.02021/04/21

クーポンを利用して購入しました。 S50C,SS,SKD11等材質を選ばずきれいに仕上がりました。材質が超硬ですので刃...もっと読む

0人が参考にしています。

11件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 MRCシリーズ超硬多機能スクエアエンドミル調質鋼加工用/4枚刃/45°ネジレ/ショート	MRCシリーズ超硬多機能スクエアエンドミル調質鋼加工用/突込加工Zミル/4刃45°ネジレ/ショート	XCPシリーズ超硬スクエアエンドミル　調質鋼・高硬度加工用　4枚刃/45°ネジレ/ショートタイプ	MRCシリーズ超硬多機能スクエアエンドミル 3枚刃/45°ネジレ/ショートタイプ	MRCシリーズ超硬多機能スクエアエンドミル 4枚刃/45°ネジレ/ロングタイプ	MRCシリーズ超硬多機能スクエアエンドミル 4枚刃/45°ネジレ/レギュラータイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / 銅
ねじれ角	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)
コーティング	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
刃数(枚)	4	4	4	3	4	4
