ミスミ

MRCシリーズ超硬多機能スクエアエンドミル 4枚刃/45°ネジレ/ロングシャンク・ショートタイプ

数量スライド割引
規格拡大
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（4件）

通常単価(税別): -

税込単価: -

【特長】・NAK等の調質鋼（～55HRC）の加工に最適・独自のチップポケット形...

詳細情報を確認する

工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / 銅
ねじれ角
強ネジレ(45～60°)
コーティング
鋼用
刃数 (枚)
4
刃径公差
0～-0.02

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が71型番あります。

外形図
型番リスト
詳細情報

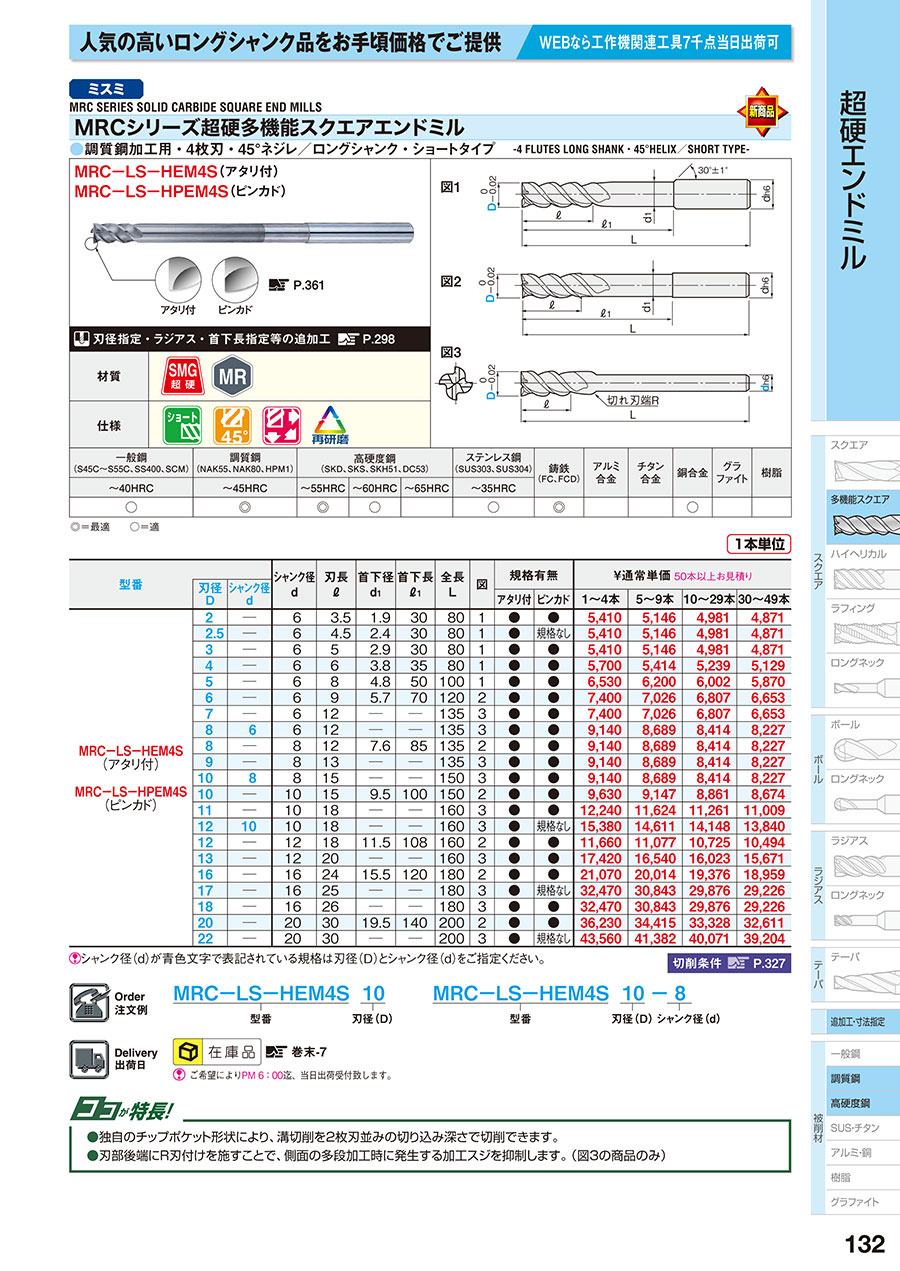

カタログ

外形図

型番リスト

表示件数

型番

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

コーナー形状

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

●在庫品　□製作品

最小発注数量

平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2	3.5	30	6	80	アタリ付き	tebis / Zoller	2D/3D	1.9	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.5	4.5	30	6	80	アタリ付き	tebis / Zoller	2D/3D	2.4	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	3	5	30	6	80	アタリ付き	tebis / Zoller	2D/3D	2.9	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4	6	35	6	80	アタリ付き	tebis / Zoller	2D/3D	3.8	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	5	8	50	6	100	アタリ付き	tebis / Zoller	2D/3D	4.8	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	6	9	70	6	120	アタリ付き	tebis / Zoller	2D/3D	5.7	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	7	12	-	6	135	アタリ付き	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	12	85	8	135	アタリ付き	tebis / Zoller	2D/3D	7.6	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	12	-	6	135	アタリ付き	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	9	13	-	8	135	アタリ付き	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	15	100	10	150	アタリ付き	tebis / Zoller	2D/3D	9.5	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	15	-	8	150	アタリ付き	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	11	18	-	10	160	アタリ付き	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	18	108	12	160	アタリ付き	tebis / Zoller	2D/3D	11.5	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	18	-	10	160	アタリ付き	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	13	20	-	12	160	アタリ付き	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	16	24	120	16	180	アタリ付き	tebis / Zoller	2D/3D	15.5	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	17	25	-	16	180	アタリ付き	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	18	26	-	16	180	アタリ付き	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	20	30	140	20	200	アタリ付き	tebis / Zoller	2D/3D	19.5	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	22	30	-	20	200	アタリ付き	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2	3.5	30	6	80	ピンカド	tebis / Zoller	2D/3D	1.9	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	3	5	30	6	80	ピンカド	tebis / Zoller	2D/3D	2.9	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4	6	35	6	80	ピンカド	tebis / Zoller	2D/3D	3.8	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	5	8	50	6	100	ピンカド	tebis / Zoller	2D/3D	4.8	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	6	9	70	6	120	ピンカド	tebis / Zoller	2D/3D	5.7	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	7	12	-	6	135	ピンカド	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	12	85	8	135	ピンカド	tebis / Zoller	2D/3D	7.6	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	12	-	6	135	ピンカド	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	9	13	-	8	135	ピンカド	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	15	100	10	150	ピンカド	tebis / Zoller	2D/3D	9.5	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	15	-	8	150	ピンカド	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	11	18	-	10	160	ピンカド	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	18	108	12	160	ピンカド	tebis / Zoller	2D/3D	11.5	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	13	20	-	12	160	ピンカド	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	16	24	120	16	180	ピンカド	tebis / Zoller	2D/3D	15.5	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	18	26	-	16	180	ピンカド	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	20	30	140	20	200	ピンカド	tebis / Zoller	2D/3D	19.5	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	4	6	35	6	80	アタリ付き	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	5	8	50	6	100	アタリ付き	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	6	9	70	6	120	アタリ付き	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	7	12	-	6	135	アタリ付き	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	12	85	8	135	アタリ付き	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	12	-	6	135	アタリ付き	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	9	13	-	8	135	アタリ付き	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	15	100	10	150	アタリ付き	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	15	-	8	150	アタリ付き	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	11	18	-	10	160	アタリ付き	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	18	108	12	160	アタリ付き	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	18	-	10	160	アタリ付き	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	13	20	-	12	160	アタリ付き	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	16	24	120	16	180	アタリ付き	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	17	25	-	16	180	アタリ付き	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	18	26	-	16	180	アタリ付き	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	20	30	140	20	200	アタリ付き	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	22	30	-	20	200	アタリ付き	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	4	6	35	6	80	ピンカド	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	5	8	50	6	100	ピンカド	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	6	9	70	6	120	ピンカド	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	7	12	-	6	135	ピンカド	-	-	-	□	1個

通常単価(税別) (税込単価)	通常出荷日

5,680円 ( 6,248円 )	在庫品1日目当日出荷可能
5,680円 ( 6,248円 )	在庫品1日目当日出荷可能
5,680円 ( 6,248円 )	在庫品1日目当日出荷可能
5,990円 ( 6,589円 )	在庫品1日目当日出荷可能
6,860円 ( 7,546円 )	在庫品1日目当日出荷可能
7,770円 ( 8,547円 )	在庫品1日目当日出荷可能
7,770円 ( 8,547円 )	在庫品1日目当日出荷可能
9,600円 ( 10,560円 )	在庫品1日目当日出荷可能
9,600円 ( 10,560円 )	在庫品1日目当日出荷可能
9,600円 ( 10,560円 )	在庫品1日目当日出荷可能
10,110円 ( 11,121円 )	在庫品1日目当日出荷可能
9,600円 ( 10,560円 )	在庫品1日目当日出荷可能
12,850円 ( 14,135円 )	在庫品1日目当日出荷可能
12,240円 ( 13,464円 )	在庫品1日目当日出荷可能
16,150円 ( 17,765円 )	在庫品1日目当日出荷可能
18,290円 ( 20,119円 )	在庫品1日目当日出荷可能
22,120円 ( 24,332円 )	在庫品1日目当日出荷可能
34,090円 ( 37,499円 )	在庫品1日目当日出荷可能
34,090円 ( 37,499円 )	在庫品1日目当日出荷可能
38,040円 ( 41,844円 )	在庫品1日目当日出荷可能
45,740円 ( 50,314円 )	在庫品1日目当日出荷可能
5,680円 ( 6,248円 )	在庫品1日目当日出荷可能
5,680円 ( 6,248円 )	在庫品1日目当日出荷可能
5,990円 ( 6,589円 )	在庫品1日目当日出荷可能
6,860円 ( 7,546円 )	在庫品1日目当日出荷可能
7,770円 ( 8,547円 )	在庫品1日目当日出荷可能
7,770円 ( 8,547円 )	在庫品1日目当日出荷可能
9,600円 ( 10,560円 )	在庫品1日目当日出荷可能
9,600円 ( 10,560円 )	在庫品1日目当日出荷可能
9,600円 ( 10,560円 )	在庫品1日目当日出荷可能
10,110円 ( 11,121円 )	在庫品1日目当日出荷可能
9,600円 ( 10,560円 )	在庫品1日目当日出荷可能
12,850円 ( 14,135円 )	在庫品1日目当日出荷可能
12,240円 ( 13,464円 )	在庫品1日目当日出荷可能
18,290円 ( 20,119円 )	在庫品1日目当日出荷可能
22,120円 ( 24,332円 )	在庫品1日目当日出荷可能
34,090円 ( 37,499円 )	在庫品1日目当日出荷可能
38,040円 ( 41,844円 )	在庫品1日目当日出荷可能
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報
特徴・使用例
追加工・追加コーディング

基本情報

【特長】
・NAK等の調質鋼（～55HRC）の加工に最適
・独自のチップポケット形状により、溝切削を2枚刃並みの切り込み深さで切削可能
・刃部後端にR刃付けを施すことで、側面の多段加工時に発生する加工スジを抑制（図3の商品のみ）
・45°ネジレ角により汎用的な30°ネジレに比べ高速加工に最適
・仕上り加工面精度の向上にこだわった工具仕様
・独自の先端形状とＭＲコーティングにより加工面精度と高耐久を同時に実現
・特に調質鋼加工において抜群の面精度を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q 深い側面加工で倒れがでて、面精度がでないときの対策は？
A 長い刃長で軸方向（Z方向）に深い切込みをすると、エンドミルがたわんで
  振動したり、壁面の上部と底部の仕上がり寸法に違いがでたりします。
  ロングシャンクタイプのエンドミルを使用して、多段加工をすることで、
  面精度が改善されます。


一段加工		多段加工

Q 多段加工での横方向に筋がでる対策は？
A 切れ刃端が食い込むために、筋が発生することがあります。
切れ刃端にR処理を施しているロングシャンクタイプを使用すると
食い込みを防ぎ、筋が軽減されることがあります。

R形状

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
標準首逃しエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。

型番 MRC-LS-HEM4S/MRC-LS-HPEM4S

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		高硬度鋼（～55HRC）
刃径 D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1～1.8	540	26,250	550	23,420	360	20,060	50	6,620
2～2.8	630	15,440	610	12,920	400	11,240	110	5,250
3・3.5	920	11,130	880	9,450	610	8,400	210	4,410
4・4.5	930	8,400	1,020	7,140	680	6,300	230	3,360
5・5.5	940	6,720	980	5,670	720	5,040	250	2,630
6・6.5	930	5,570	830	4,730	750	4,200	250	2,210
7・7.5	880	4,730	830	4,100	760	3,570	250	1,940
8・8.5	860	4,200	820	3,570	790	3,150	250	1,680
9	810	3,680	800	3,150	760	2,840	250	1,510
10	800	3,360	790	2,840	710	2,520	230	1,340
11	800	3,050	760	2,630	690	2,310	230	1,230
12	820	2,840	710	2,420	650	2,100	230	1,110
13	840	2,520	720	2,210	630	1,890	290	1,020
16	800	2,100	640	1,790	550	1,580	240	830
17	730	2,000	560	1,680	480	1,470	220	780
18	730	1,890	570	1,580	500	1,370	210	740
20	690	1,680	590	1,470	500	1,260	190	670
22	610	1,470	550	1,260	470	1,160	180	600
Ad	≦0.5D		≦0.5D		≦0.3D		≦0.2D

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		高硬度鋼（～55HRC）
刃径 D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1～1.8	800	35,000	700	31,220	550	26,740	110	8,890
2～2.8	940	20,580	790	17,290	640	15,050	210	6,620
3・3.5	1,360	14,840	1,160	12,600	930	11,130	320	6,550
4・4.5	1,390	11,130	1,250	9,450	990	8,330	360	4,930
5	1,460	8,890	1,290	7,560	1,320	6,650	430	3,930
6・6.5	1,740	7,420	1,430	6,300	1,110	5,600	410	3,310
7・7.5	1,740	6,370	1,390	5,390	1,090	4,760	380	2,890
8・8.5	1,740	5,600	1,370	4,760	1,090	4,200	360	2,460
9	1,630	4,970	1,320	4,200	1,040	3,710	360	2,230
10	1,540	4,480	1,290	3,780	1,020	3,360	360	2,000
11	1,550	4,060	1,300	3,430	940	3,010	360	1,810
12	1,550	3,710	1,300	3,150	900	2,800	360	1,620
13	1,530	3,430	1,310	2,940	880	2,590	320	1,470
16	1,330	2,800	1,130	2,380	750	2,100	260	1,190
17	1,230	2,590	1,070	2,240	660	1,960	250	1,120
18	1,160	2,450	1,000	2,100	690	1,890	230	1,050
20	1,060	2,240	890	1,890	670	1,680	200	910
22	970	2,030	830	1,750	620	1,540	180	840
Ad	≦1.5D		≦1.5D		≦1.5D		≦1.5D
Rd	≦0.2D		≦0.1D		≦0.1D		≦0.05D

追加工・追加コーディング

追加工エンドミル指定方法

追加工（刃先・刃径・首逃し等）　Ｔ－

● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応

MRCシリーズ超硬多機能スクエアエンドミル 4枚刃/45°ネジレ/ロングシャンク・ショートタイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（刃先・刃径・首逃し等）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5）【追加工・オプションを選択する】で、追加工内容・
寸法を指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MRCシリーズ超硬多機能スクエアエンドミル 4枚刃/45°ネジレ/ロングシャンク・ショートタイプのレビュー

4.7平均満足度：4.74件のレビュー

星5
75%
星4
25%
星3
0%
星2
0%
星1
0%

治具や型部品加工用として使用しています。

満足度：5.02022/09/01

治具や型部品加工用として使用しています。キリコは下へ行きますので　貫通穴加工には　本当に楽です。貫通しない穴でしたら　深...もっと読む

0人が参考にしています。

深穴の溝加工に使用

満足度：4.02020/04/28

ロングシャンクであり、シャンク径が刃径より小さいのでこの商品を選定しました。マシニングで深穴の溝加工の際にこの商品を使用...もっと読む

0人が参考にしています。

深彫り仕上げ加工で使用

満足度：5.02020/04/28

深彫り仕上げ加工の際にこの商品を使用しています。今まではXALシリーズを使用しておりましたが、深彫りの加工でビビるので、...もっと読む

0人が参考にしています。

側面加工で使用

満足度：5.02020/02/27

45°ネジレが加工物の用途に合っていたため、この商品を選定しました。SKDダイス鋼の焼き入れ鋼（HRC48-50）の材質...もっと読む

0人が参考にしています。

4件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 MRCシリーズ超硬多機能スクエアエンドミル 4枚刃/45°ネジレ/ロングシャンク・ショートタイプ	MRCシリーズ超硬多機能スクエアエンドミル 3枚刃/45°ネジレ/ロングシャンク・ショートタイプ	XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45°ネジレ/ロングシャンク・ショートタイプ	XALシリーズ超硬多機能スクエアエンドミル 3枚刃/45°ネジレ/ロングシャンク・ショートタイプ	MRCシリーズ超硬多機能スクエアエンドミル 4枚刃/45°ネジレ/ロングタイプ	MRCシリーズ超硬多機能スクエアエンドミル 4枚刃/45°ネジレ/レギュラータイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / 銅
ねじれ角	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)
コーティング	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
刃数(枚)	4	3	4	3	4	4
