ミスミ

XALシリーズ超硬多機能スクエアエンドミル 3枚刃/45°ネジレ/ロングシャンク・ショートタイプ

数量スライド割引
規格拡大
一部当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（4件）

通常単価(税別): -

税込単価: -

【特長】・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮・深いワーク部...

詳細情報を確認する

加工用途（加工形状）
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
ねじれ角
強ネジレ(45～60°)
コーティング
鋼用
刃数 (枚)
3
コーナー形状
アタリ付き
刃径公差
-0.02～0

ご注意

XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が37型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

●在庫品　□製作品

最小発注数量

追加工（刃先・刃径・首逃し等）	4	6	35	6	80	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	5	8	50	6	100	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	6	9	70	6	120	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	7	12	-	6	135	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	8	12	85	8	135	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	8	12	-	6	135	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	9	13	-	8	135	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	10	15	100	10	150	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	10	15	-	8	150	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	11	18	-	10	160	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	12	18	108	12	160	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	12	18	-	10	160	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	13	20	-	12	160	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	16	24	120	16	180	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	17	25	-	16	180	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	18	27	-	16	180	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	20	30	140	20	200	-	-	-	□	1個
メーカー標準品	2	3.5	30	6	80	tebis / Zoller	2D/3D	1.9	●	1個
メーカー標準品	2.5	4.5	30	6	80	tebis / Zoller	2D/3D	2.4	●	1個
メーカー標準品	3	5	30	6	80	tebis / Zoller	2D/3D	2.9	●	1個
メーカー標準品	4	6	35	6	80	tebis / Zoller	2D/3D	3.8	●	1個
メーカー標準品	5	8	50	6	100	tebis / Zoller	2D/3D	4.8	●	1個
メーカー標準品	6	9	70	6	120	tebis / Zoller	2D/3D	5.7	●	1個
メーカー標準品	7	12	-	6	135	tebis / Zoller	2D/3D	-	●	1個
メーカー標準品	8	12	85	8	135	tebis / Zoller	2D/3D	7.6	●	1個
メーカー標準品	8	12	-	6	135	tebis / Zoller	2D/3D	-	●	1個
メーカー標準品	9	13	-	8	135	tebis / Zoller	2D/3D	-	●	1個
メーカー標準品	10	15	100	10	150	tebis / Zoller	2D/3D	9.5	●	1個
メーカー標準品	10	15	-	8	150	tebis / Zoller	2D/3D	-	●	1個
メーカー標準品	11	18	-	10	160	tebis / Zoller	2D/3D	-	●	1個
メーカー標準品	12	18	108	12	160	tebis / Zoller	2D/3D	11.5	●	1個
メーカー標準品	12	18	-	10	160	tebis / Zoller	2D/3D	-	●	1個
メーカー標準品	13	20	-	12	160	tebis / Zoller	2D/3D	-	●	1個
メーカー標準品	16	24	120	16	180	tebis / Zoller	2D/3D	15.5	●	1個
メーカー標準品	17	25	-	16	180	tebis / Zoller	2D/3D	-	●	1個
メーカー標準品	18	27	-	16	180	tebis / Zoller	2D/3D	-	●	1個
メーカー標準品	20	30	140	20	200	tebis / Zoller	2D/3D	19.5	●	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
5,080円 ( 5,588円 )	在庫品1日目当日出荷可能
5,080円 ( 5,588円 )	在庫品1日目当日出荷可能
5,080円 ( 5,588円 )	在庫品1日目当日出荷可能
5,320円 ( 5,852円 )	在庫品1日目当日出荷可能
6,120円 ( 6,732円 )	在庫品1日目当日出荷可能
6,930円 ( 7,623円 )	在庫品1日目当日出荷可能
9,400円 ( 10,340円 )	在庫品1日目当日出荷可能
8,540円 ( 9,394円 )	在庫品1日目当日出荷可能
9,400円 ( 10,340円 )	在庫品1日目当日出荷可能
9,400円 ( 10,340円 )	在庫品1日目当日出荷可能
8,610円 ( 9,471円 )	在庫品1日目当日出荷可能
9,480円 ( 10,428円 )	在庫品1日目当日出荷可能
12,170円 ( 13,387円 )	在庫品1日目当日出荷可能
11,060円 ( 12,166円 )	在庫品1日目当日出荷可能
12,170円 ( 13,387円 )	在庫品1日目当日出荷可能
12,170円 ( 13,387円 )	在庫品1日目当日出荷可能
17,230円 ( 18,953円 )	在庫品1日目当日出荷可能
18,960円 ( 20,856円 )	在庫品1日目当日出荷可能
26,560円 ( 29,216円 )	在庫品1日目当日出荷可能
29,640円 ( 32,604円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮
・深いワーク部の加工に威力を発揮するロングシャンクタイプ
・刃部後端にR刃付けを施すことで、側面の多段加工時に発生する加工スジを抑制（図3の商品のみ）
・45°ネジレ角により汎用的な30°ネジレに比べ高速加工に最適
・潤滑性に優れたコーティングで、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度が向上（XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません）
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q 深い側面加工で倒れがでて、面精度がでないときの対策は？
A 長い刃長で軸方向（Z方向）に深い切込みをすると、エンドミルがたわんで
  振動したり、壁面の上部と底部の仕上がり寸法に違いがでたりします。
  ロングシャンクタイプのエンドミルを使用して、多段加工をすることで、
  面精度が改善されます。


一段加工		多段加工

Q 多段加工での横方向に筋がでる対策は？
A 切れ刃端が食い込むために、筋が発生することがあります。
切れ刃端にR処理を施しているロングシャンクタイプを使用すると
食い込みを防ぎ、筋が軽減されることがあります。

R形状

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
標準首逃がしエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。

型番 XAL-LS-HEM3S

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
刃径 D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1～1.8	190	12,500	100	11,150	90	9,550
2～2.8	310	7,350	160	6,150	140	5,350
3・3.5	340	5,300	170	4,500	160	4,000
4・4.5	350	4,000	180	3,400	160	3,000
5・5.5	400	3,200	200	2,700	180	2,400
6・6.5	390	2,650	200	2,250	180	2,000
7・7.5	390	2,250	210	1,950	180	1,700
8・8.5	390	2,000	200	1,700	180	1,500
9	400	1,750	210	1,500	190	1,350
10・10.5	380	1,600	200	1,350	180	1,200
11	380	1,450	200	1,250	180	1,100
12・12.5	390	1,350	200	1,150	180	1,000
13	360	1,200	190	1,050	170	900
16	320	1,000	160	850	140	750
17	300	950	150	800	130	700
18	270	900	140	750	120	650
20	230	800	120	700	110	600
22	200	700	110	600	100	550
Ad	≦0.3D

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
刃径 D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1～1.8	280	12,500	190	11,150	160	9,550
2～2.8	460	7,350	290	6,150	250	5,350
3・3.5	500	5,300	320	4,500	290	4,000
4・4.5	530	4,000	340	3,400	300	3,000
5・5.5	590	3,200	380	2,700	330	2,400
6・6.5	590	2,650	380	2,250	340	2,000
7・7.5	580	2,250	380	1,950	330	1,700
8・8.5	580	2,000	380	1,700	330	1,500
9	590	1,750	380	1,500	350	1,350
10・10.5	570	1,600	370	1,350	330	1,200
11	570	1,450	370	1,250	330	1,100
12・12.5	580	1,350	370	1,150	320	1,000
13	540	1,200	360	1,050	310	900
16	470	1,000	300	850	270	750
17	440	950	280	800	250	700
18	400	900	250	750	220	650
20	340	800	230	700	200	600
22	300	700	200	600	180	550
Ad	≦1.5D		≦1.5D		≦1.5D
Rd	≦0.1D		≦0.05D		≦0.05D

追加工・追加コーディング

追加工エンドミル指定方法

追加工（刃先・刃径・首逃し等）　Ｔ－

● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応

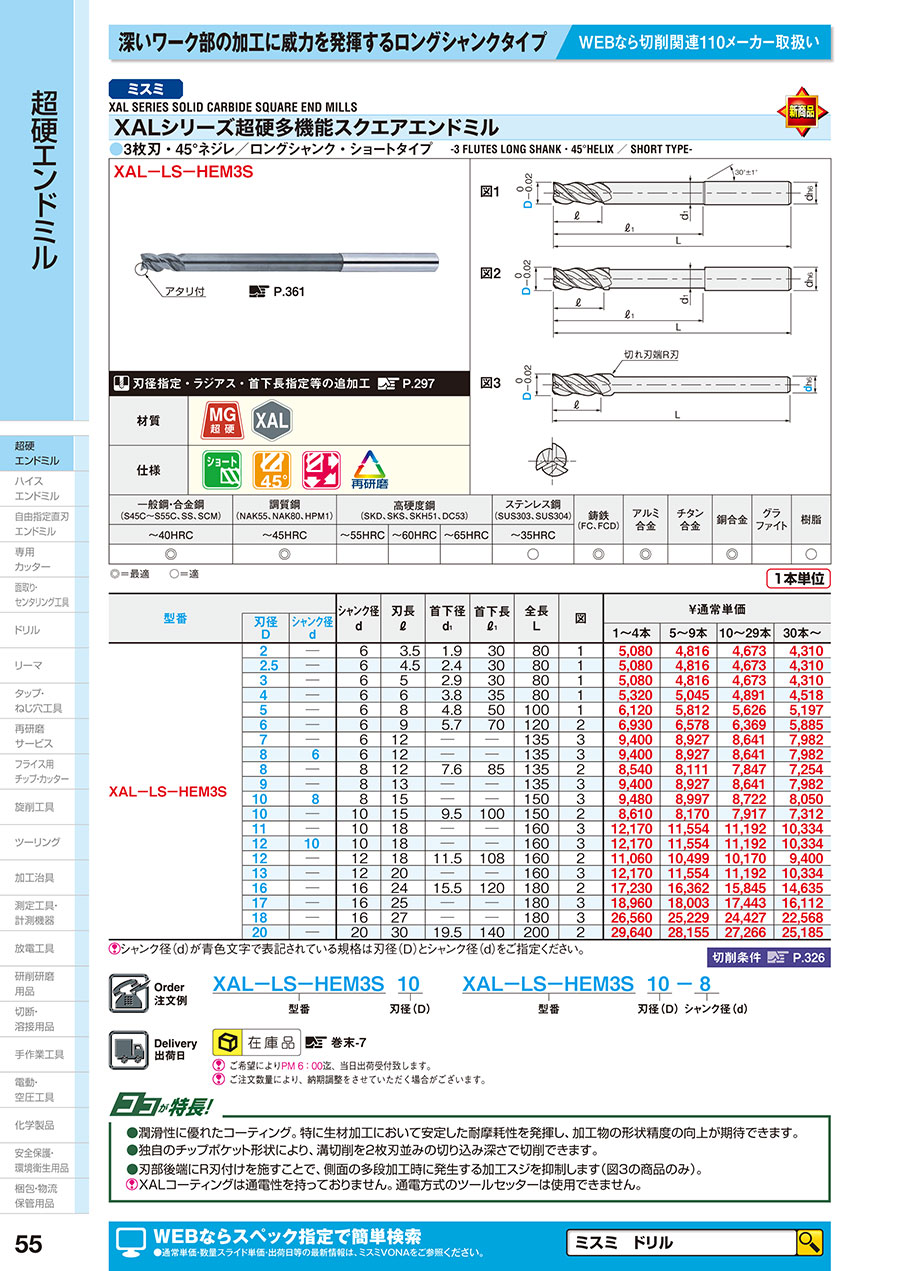

XALシリーズ超硬多機能スクエアエンドミル 3枚刃/45°ネジレ/ロングシャンク・ショートタイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（刃先・刃径・首逃し等）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5）【追加工・オプションを選択する】で、追加工内容・
寸法を指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

XALシリーズ超硬多機能スクエアエンドミル 3枚刃/45°ネジレ/ロングシャンク・ショートタイプのレビュー

4.2平均満足度：4.24件のレビュー

星5
50%
星4
25%
星3
25%
星2
0%
星1
0%

エンドミル

満足度：5.02021/10/09

高立壁の加工にロングタイプを選定し使用しました。被削材はステンレス（オーステナイト系）でしたがビビりなく加工できました。...もっと読む

0人が参考にしています。

樹脂加工

満足度：5.02021/02/09

樹脂加工でどうしてもФ１６が必要だったのだけれどもあまり使用頻度が多くないので安いのが欲しかった。コストパフォーマン...もっと読む

0人が参考にしています。

樹脂加工

満足度：3.02020/04/29

強度もよく、仕上がりも良いものが出来ましたので購入して良かったです。

0人が参考にしています。

アルミの深掘りにて

満足度：4.02019/08/22

アルミの深掘りにて使用しました。壁に干渉せず、とてもキレイに仕上がりました。安価ですが満足出来ます。

0人が参考にしています。

4件全て見る
