XCPシリーズ超硬ハイヘリカルエンドミル 高硬度鋼加工用/多刃/45゜ネジレ/スタブ/首逃がしタイプ
- 加工用途（加工形状）
- 平面 / 側面 / 傾斜切り込み
- 工具材質
- 超硬
- ねじれ角
- 強ネジレ(45～60°)
- コーティング
- 鋼用
- コーナー形状
- 微小R
- 刃径公差
- 0～-0.02
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
未確定：候補が13型番あります。

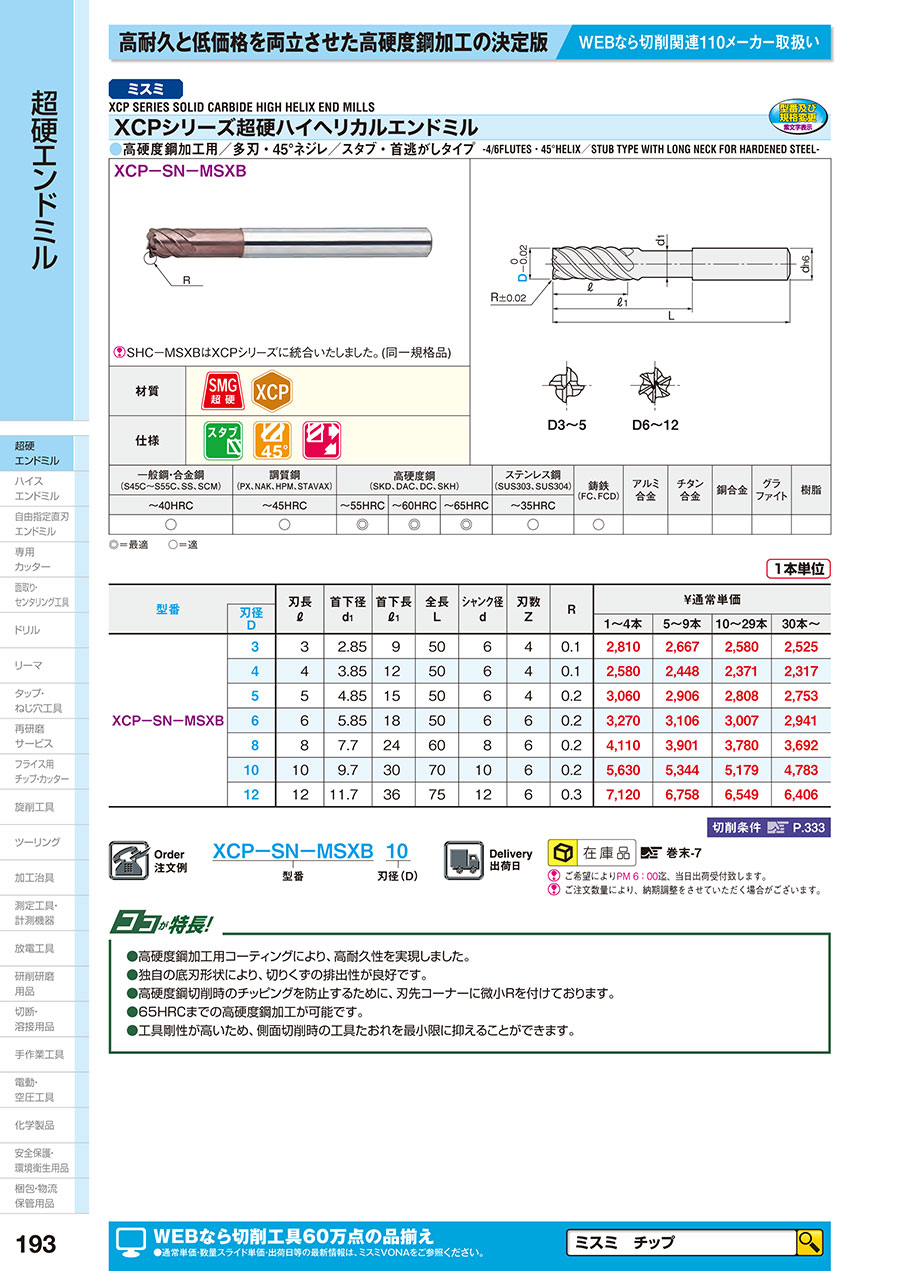

外形図
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
2,810円 ( 3,091円 ) | 在庫品1日目当日出荷可能 |
2,580円 ( 2,838円 ) | 在庫品1日目当日出荷可能 |
3,060円 ( 3,366円 ) | 在庫品1日目当日出荷可能 |
3,270円 ( 3,597円 ) | 在庫品1日目当日出荷可能 |
4,110円 ( 4,521円 ) | 在庫品1日目当日出荷可能 |
5,630円 ( 6,193円 ) | 在庫品1日目当日出荷可能 |
7,120円 ( 7,832円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・独自の底刃形状により、切りくずの排出性が良好
・高硬度鋼切削時のチッピングを抑制する刃先コーナー微小R付タイプ
・工具剛性が高いため、側面切削時の工具たおれを最小限に抑制
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
特徴・使用例
技術情報
Q ハイヘリカルエンドミルはどのようなエンドミルですか？
A ハイヘリカルエンドミルとは、45°以上の強ねじれで多刃のエンドミルです。
芯厚が太く側刃での高速、高精度の加工をするのに適しています。
芯厚が太い多刃45°以上の強ねじれ
A ハイヘリカルエンドミルとは、45°以上の強ねじれで多刃のエンドミルです。
芯厚が太く側刃での高速、高精度の加工をするのに適しています。
芯厚が太い多刃45°以上の強ねじれQ 高硬度鋼を加工するにはどのようなエンドミルを使用しますか？
A 高耐熱コートを施した超硬エンドミルで、すくい角はネガティブの
多刃エンドミルが適しています。
A 高耐熱コートを施した超硬エンドミルで、すくい角はネガティブの
多刃エンドミルが適しています。
| ポジティブ形状 | ネガティブ形状 |
 |  |
この商品の関連技術情報
ねじれ角の違うエンドミルの使い分け
エンドミルのすくい角ネガティブ形状、ポジティブ形状の違い
刃数・刃長の違うエンドミルの使い分け
高硬度鋼を切削加工する時のポイント1
ミスミのエンドミルのコーティング
ねじれ角の違うエンドミルの使い分け
エンドミルのすくい角ネガティブ形状、ポジティブ形状の違い
刃数・刃長の違うエンドミルの使い分け
高硬度鋼を切削加工する時のポイント1
ミスミのエンドミルのコーティング
推奨切削条件
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削油は被削材に適したものを選定してください。
- 高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
- ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
- エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
- 側面切削はダウンカットでご使用ください。
- 側面加工でビビリが生じた場合は切削条件を下げてご使用ください。
型番 XCP-SN-MSXB
■側面切削条件
| 被削材 | 高硬度鋼 （40～55HRC） | 高硬度鋼 （55～60HRC） | 高硬度鋼 （60～65HRC） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | |||||||
| 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | ||
| 1 | 650 | 1,660 | 22,300 | 50,000 | 380 | 1,140 | 17,200 | 40,700 | 270 | 800 | 13,700 | 32,100 | |
| 1.5 | 660 | 1,940 | 14,900 | 37,800 | 400 | 1,190 | 11,500 | 27,200 | 280 | 830 | 9,100 | 21,400 | |
| 2 | 660 | 1,940 | 11,100 | 28,300 | 400 | 1,190 | 8,600 | 20,400 | 280 | 830 | 6,800 | 16,100 | |
| 2.5 | 680 | 2,010 | 8,900 | 22,700 | 410 | 1,230 | 6,900 | 16,300 | 290 | 860 | 5,500 | 12,900 | |
| 3 | 680 | 2,010 | 7,400 | 18,900 | 410 | 1,230 | 5,700 | 13,600 | 290 | 860 | 4,600 | 10,700 | |
| 3.5 | 680 | 2,010 | 6,400 | 16,200 | 420 | 1,290 | 4,900 | 11,600 | 290 | 880 | 3,900 | 9,200 | |
| 4 | 700 | 2,070 | 5,600 | 14,200 | 420 | 1,290 | 4,300 | 10,200 | 290 | 880 | 3,400 | 8,000 | |
| 4.5 | 850 | 2,500 | 5,000 | 12,600 | 500 | 1,400 | 3,800 | 9,100 | 340 | 1,000 | 3,000 | 7,100 | |
| 5 | 950 | 2,900 | 4,500 | 11,300 | 550 | 1,600 | 3,400 | 8,100 | 380 | 1,110 | 2,700 | 6,400 | |
| 5.5 | 1,050 | 3,070 | 4,100 | 10,300 | 630 | 1,750 | 3,100 | 7,400 | 420 | 1,250 | 2,500 | 5,800 | |
| 6 | 1,050 | 3,070 | 3,700 | 9,400 | 630 | 1,900 | 2,900 | 6,800 | 450 | 1,340 | 2,300 | 5,400 | |
| 8 | 1,050 | 3,120 | 2,800 | 7,100 | 610 | 1,900 | 2,100 | 5,100 | 430 | 1,320 | 1,700 | 4,000 | |
| 10 | 1,020 | 3,070 | 2,200 | 5,700 | 610 | 1,870 | 1,700 | 4,100 | 440 | 1,290 | 1,400 | 3,200 | |
| 12 | 1,020 | 2,940 | 1,900 | 4,700 | 590 | 1,800 | 1,400 | 3,400 | 400 | 1,260 | 1,100 | 2,700 | |
| 14 | 900 | 2,500 | 1,600 | 4,000 | 530 | 1,650 | 1,200 | 2,900 | 350 | 1,080 | 1,000 | 2,300 | |
| 16 | 770 | 2,310 | 1,400 | 3,500 | 480 | 1,500 | 1,100 | 2,500 | 350 | 1,080 | 900 | 2,000 | |
| 18 | 770 | 2,310 | 1,200 | 3,100 | 480 | 1,500 | 1,000 | 2,300 | 350 | 1,080 | 800 | 1,800 | |
| 20 | 710 | 2,210 | 1,100 | 2,800 | 450 | 1,440 | 900 | 2,000 | 350 | 1,080 | 700 | 1,600 | |
| 22 | 710 | 2,210 | 1,000 | 2,600 | 450 | 1,440 | 800 | 1,900 | 350 | 1,080 | 600 | 1,500 | |
| 25 | 710 | 2,210 | 900 | 2,300 | 450 | 1,440 | 700 | 1,600 | 350 | 1,080 | 500 | 1,300 | |
| Ad | ≦1.5D | ≦1.5D | ≦1.5D | ||||||||||
| Rd | 標準 | ≦0.05D | ≦0.05D | ≦0.05D | |||||||||
| 高速 | ≦0.02D | ≦0.02D | ≦0.02D | ||||||||||
