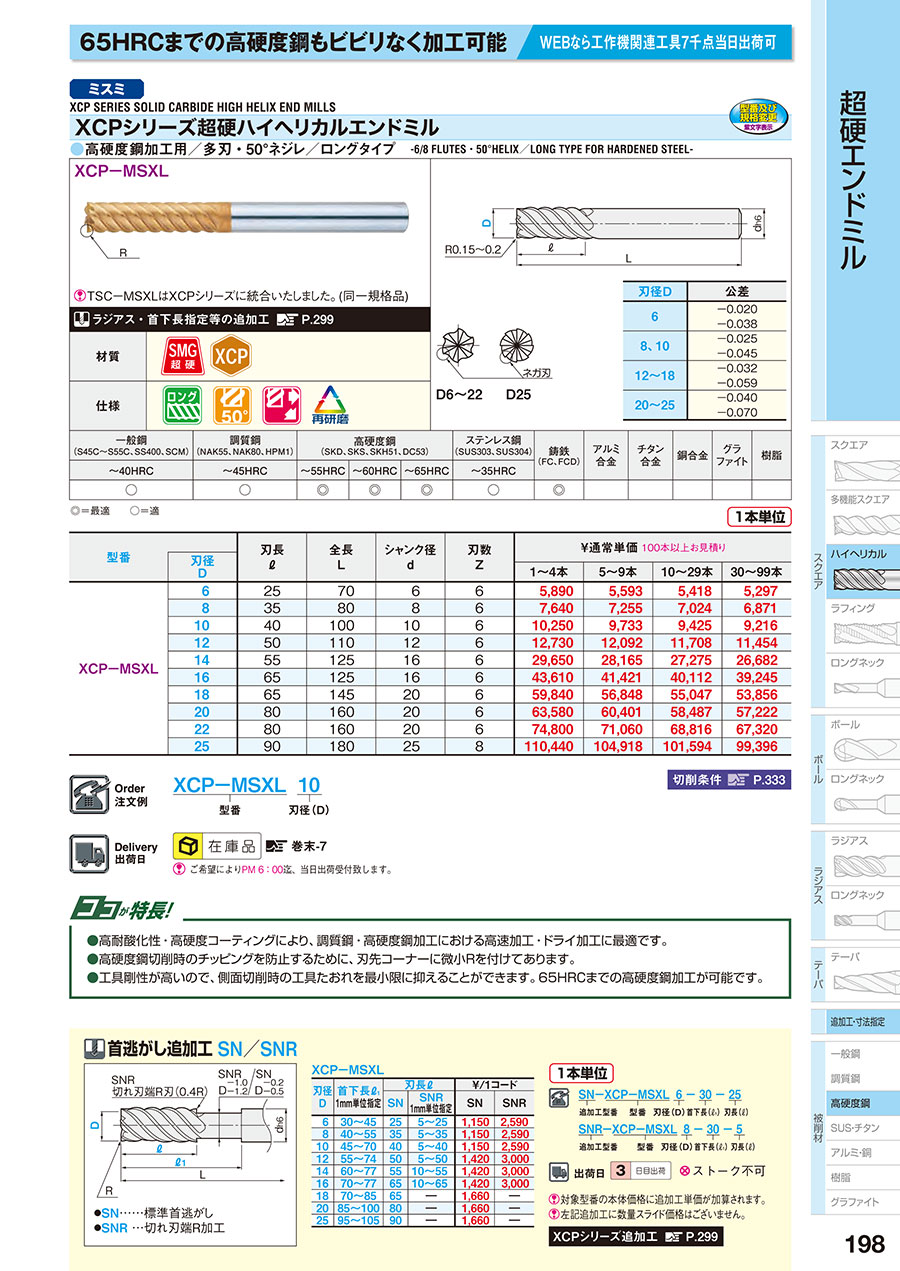

XCPシリーズ超硬ハイヘリカルエンドミル 高硬度鋼加工用/多刃/50゜ネジレ/ロングタイプ
外形図
詳細情報
基本情報
【特長】
・65HRCまでの高硬度鋼の側面加工に最適
・高硬度鋼切削時のチッピングを抑制する刃先コーナー微小R付タイプ
・工具剛性が高いので、側面切削時の工具たおれを最小限に抑制
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
ご注意
- 追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
特徴・使用例
技術情報
A ハイヘリカルエンドミルとは、45°以上の強ねじれで多刃のエンドミルです。
芯厚が太く側刃での高速、高精度の加工をするのに適しています。
芯厚が太い多刃45°以上の強ねじれA 高耐熱コートを施した超硬エンドミルで、すくい角はネガティブの
多刃エンドミルが適しています。
| ポジティブ形状 | ネガティブ形状 |
 |  |
ねじれ角の違うエンドミルの使い分け
エンドミルのすくい角ネガティブ形状、ポジティブ形状の違い
刃数・刃長の違うエンドミルの使い分け
高硬度鋼を切削加工する時のポイント1
ミスミのエンドミルのコーティング
推奨切削条件
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削油は被削材に適したものを選定してください。
- 高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
- ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
- エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
- 側面切削はダウンカットでご使用ください。
- 側面加工でビビリが生じた場合は切削条件を下げてご使用ください。
型番 XCP-MSXL
■側面切削条件
| 被削材 | 高硬度鋼 （40～55HRC） | 高硬度鋼 （55～60HRC） | 高硬度鋼 （60～65HRC） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | |||||||
| 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | ||
| 1 | 460 | 1,160 | 15,610 | 35,000 | 270 | 800 | 12,040 | 28,490 | 190 | 560 | 9,590 | 22,470 | |
| 1.5 | 460 | 1,360 | 10,430 | 26,460 | 280 | 830 | 8,050 | 19,040 | 200 | 580 | 6,370 | 14,980 | |
| 2 | 460 | 1,360 | 7,770 | 19,810 | 280 | 830 | 6,020 | 14,280 | 200 | 580 | 4,760 | 11,270 | |
| 2.5 | 480 | 1,410 | 6,230 | 15,890 | 290 | 860 | 4,830 | 11,410 | 200 | 600 | 3,850 | 9,030 | |
| 3 | 480 | 1,410 | 5,180 | 13,230 | 290 | 860 | 3,990 | 9,520 | 200 | 600 | 3,220 | 7,490 | |
| 3.5 | 480 | 1,410 | 4,480 | 11,340 | 290 | 900 | 3,430 | 8,120 | 200 | 620 | 2,730 | 6,440 | |
| 4 | 490 | 1,450 | 3,920 | 9,940 | 290 | 900 | 3,010 | 7,140 | 200 | 620 | 2,380 | 5,600 | |
| 4.5 | 600 | 1,750 | 3,500 | 8,820 | 350 | 980 | 2,660 | 6,370 | 240 | 700 | 2,100 | 4,970 | |
| 5 | 670 | 2,030 | 3,150 | 7,910 | 390 | 1,120 | 2,380 | 5,670 | 270 | 780 | 1,890 | 4,480 | |
| 5.5 | 740 | 2,150 | 2,870 | 7,210 | 440 | 1,230 | 2,170 | 5,180 | 290 | 880 | 1,750 | 4,060 | |
| 6 | 740 | 2,150 | 2,590 | 6,580 | 440 | 1,330 | 2,030 | 4,760 | 320 | 940 | 1,610 | 3,780 | |
| 8 | 740 | 2,180 | 1,960 | 4,970 | 430 | 1,330 | 1,470 | 3,570 | 300 | 920 | 1,190 | 2,800 | |
| 10 | 710 | 2,150 | 1,540 | 3,990 | 430 | 1,310 | 1,190 | 2,870 | 310 | 900 | 980 | 2,240 | |
| 12 | 710 | 2,060 | 1,330 | 3,290 | 410 | 1,260 | 980 | 2,380 | 280 | 880 | 770 | 1,890 | |
| 14 | 630 | 1,750 | 1,120 | 2,800 | 370 | 1,160 | 840 | 2,030 | 250 | 760 | 700 | 1,610 | |
| 16 | 540 | 1,620 | 980 | 2,450 | 340 | 1,050 | 770 | 1,750 | 250 | 760 | 630 | 1,400 | |
| 18 | 540 | 1,620 | 840 | 2,170 | 340 | 1,050 | 700 | 1,610 | 250 | 760 | 560 | 1,260 | |
| 20 | 500 | 1,550 | 770 | 1,960 | 320 | 1,010 | 630 | 1,400 | 250 | 760 | 490 | 1,120 | |
| 22 | 500 | 1,550 | 700 | 1,820 | 320 | 1,010 | 560 | 1,330 | 250 | 760 | 420 | 1,050 | |
| 25 | 500 | 1,550 | 630 | 1,610 | 320 | 1,010 | 490 | 1,120 | 250 | 760 | 350 | 910 | |
| Ad | ≦1.5D | ≦1.5D | ≦1.5D | ||||||||||
| Rd | 標準 | ≦0.05D | ≦0.05D | ≦0.05D | |||||||||
| 高速 | ≦0.02D | ≦0.02D | ≦0.02D | ||||||||||
追加工・追加コーディング
追加工エンドミル指定方法
追加工（首逃しのみ） SN－/ SNR－
● 「首逃し追加工のみ」 の追加工型番
SN－：標準首逃し加工 ／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応
― 追加工ご指定手順 ― （1） ミスミVONAトップページより、【切削工具】→【エン （2） 【メーカーで絞り込む】で「ミスミ」、【標準/追加工 （3） 「刃径・刃数」等の【仕様・寸法】を指定し、追加工 （4） 【仕様・寸法で絞り込む】の【タイプ】より、ご希望の （5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を （6） 【価格を確認】で、価格・出荷日をチェックし発注 ※追加工型番がお決まりの場合は、ミスミVONA |
追加工（刃先・刃径・首逃し等） Ｔ－
● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応
― 追加工ご指定手順 ― （1） ミスミVONAトップページより、【切削工具】→【エン （2） 【メーカーで絞り込む】で「ミスミ」、【標準/追加工 （3） 「刃径・刃数」等の【仕様・寸法】を指定し、追加工 （4） 【仕様・寸法で絞り込む】の【タイプ】より、ご希望の （5） 【追加工・オプションを選択する】で、追加工内容・ （6） 【価格を確認】で、価格・出荷日をチェックし発注 ※追加工型番がお決まりの場合は、ミスミVONA |
