ミスミ

MRCシリーズ超硬ラジアスエンドミル 3枚刃/45°ネジレ・スタブ/テーパネックタイプ

数量スライド割引
規格拡大
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 6,790円～29,830円

税込単価: 7,469円～32,813円

【特長】・3枚刃形状とテーパネックの採用により、深彫り加工時のビビリを抑制・刃...

詳細情報を確認する

加工用途（加工形状）
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄
ねじれ角
強ネジレ(45～60°)
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
3
R精度 (μm)
±20
CAM・工具管理ソフト用データ
tebis / Zoller
首部勾配 (°)
1
CADデータ有無 (2D/3D)
2D/3D
コーティング詳細
MRC

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が7型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

MRCシリーズ超硬ラジアスエンドミル 3枚刃/45°ネジレ・スタブ/テーパネックタイプ:関連画像

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

最小発注数量

3	4.5	0.8	24	6	80	1個
4	6	1	32	6	90	1個
5	7.5	1.2	40	8	100	1個
6	9	1.5	55	8	110	1個
8	12	2	70	10	130	1個
10	15	2	95	16	150	1個
12	18	2	105	16	160	1個

通常単価(税別) (税込単価)	通常出荷日

6,790円 ( 7,469円 )	在庫品1日目当日出荷可能
6,990円 ( 7,689円 )	在庫品1日目当日出荷可能
7,810円 ( 8,591円 )	在庫品1日目当日出荷可能
9,190円 ( 10,109円 )	在庫品1日目当日出荷可能
12,570円 ( 13,827円 )	在庫品1日目当日出荷可能
27,730円 ( 30,503円 )	在庫品1日目当日出荷可能
29,830円 ( 32,813円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・3枚刃形状とテーパネックの採用により、深彫り加工時のビビリを抑制
・刃先ラジアス形状により、隅R加工や形状加工はもちろん、刃先の欠け防止にも効果的
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q MRCシリーズはどのようなコーティングですか？
A AlCrNを基本にした複合多層膜で、耐熱性と硬度を改善したコーティングです。
特に調質鋼などの加工に適しています。

シリーズ名

コーティング種

主な被削材

耐酸化性（°）

表面硬度(HV)

MRC

AlCrN系
複合多層膜

調質鋼～
高硬度鋼

約1,100前後

約3,500前後

Q 金型の深いポケット加工でビビリがでて面精度がでない
A テーパーネックでしたらロング刃長やロングネックエンドミルより剛性が高く
ビビリが抑えられることが期待されます。

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
首逃がしエンドミルは、切削条件表の数値に以下の比率をかけてご使用ください。

型番 MRC-CR-HFEM3PB

■切削条件

被削材		機械構造用炭素鋼（S45C～S55C）				合金工具鋼（SKD、SUS、SCM）				調質鋼（35～40HRC）（HPM、NAK）				高硬度鋼（40～60HRC）
刃径 D		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）
刃径 D		標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速
2×R0.2・R0.5		2,530	4,200	5,750	9,550	2,140	3,440	5,350	8,600	1,520	2,470	4,750	7,700	350	800	2,400	5,200
3×R0.2・R0.8		2,890	4,830	3,800	6,350	2,420	3,910	3,550	5,750	1,790	2,890	3,200	5,150	400	900	1,600	3,450
4×R0.5・R1.0		3,080	5,130	2,850	4,750	2,550	4,130	2,650	4,300	1,830	2,930	2,400	3,850	450	950	1,200	2,600
5×R1.2		3,040	5,020	2,300	3,800	2,580	4,140	2,150	3,450	1,830	2,980	1,900	3,100	450	950	950	2,050
6×R0.5・R1.2		3,190	5,380	1,900	3,200	2,740	4,330	1,800	2,850	1,920	3,060	1,600	2,550	450	1,000	800	1,750
8×R2.0		3,250	5,380	1,450	2,400	2,760	4,390	1,350	2,150	1,920	3,120	1,200	1,950	450	1,000	600	1,300
10×R2.0		3,220	5,320	1,150	1,900	2,690	4,350	1,050	1,700	1,900	3,100	950	1,550	500	1,000	500	1,050
12×R2.0		3,040	5,120	950	1,600	2,630	4,240	900	1,450	1,830	2,970	800	1,300	450	950	400	850
16×R3.0		2,520	4,320	700	1,200	2,130	3,450	650	1,050	1,540	2,430	600	950	350	800	300	650
20×R3.0		2,000	3,460	550	950	1,830	2,820	550	850	1,300	1,950	500	750	300	600	250	500
Ad	標準	≦0.08D				≦0.08D				≦0.08D				≦0.04D
Ad	高速	≦0.06D				≦0.06D				≦0.06D				≦0.02D
Rd		≦0.2D				≦0.2D				≦0.2D				≦0.2D

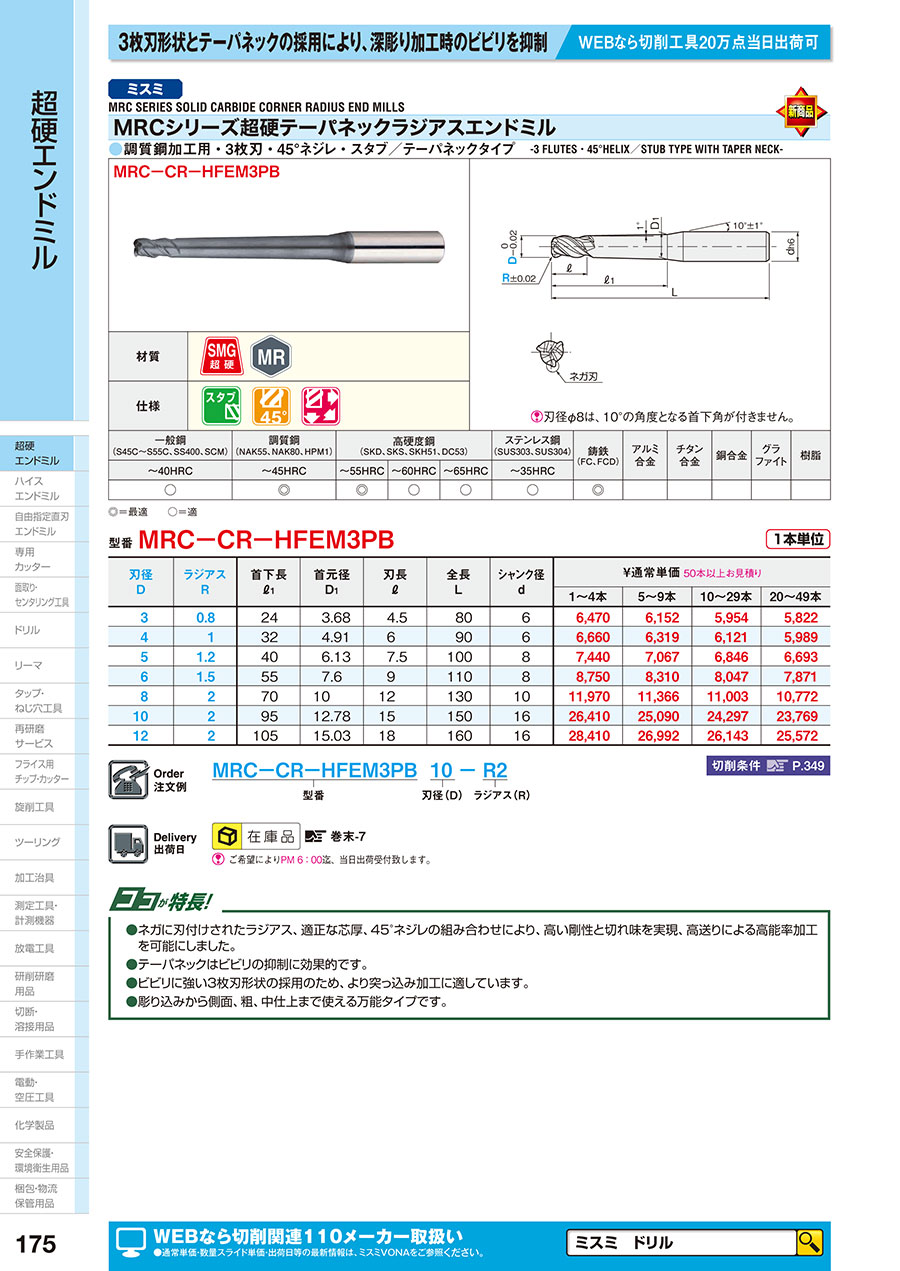

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
