10,000円 ( 11,000円 )	在庫品1日目当日出荷可能
10,000円 ( 11,000円 )	在庫品1日目当日出荷可能
13,910円 ( 15,301円 )	在庫品1日目当日出荷可能
16,030円 ( 17,633円 )	在庫品1日目当日出荷可能
16,030円 ( 17,633円 )	在庫品1日目当日出荷可能
19,500円 ( 21,450円 )	在庫品1日目当日出荷可能
19,500円 ( 21,450円 )	在庫品1日目当日出荷可能

詳細情報

基本情報
特徴・使用例

基本情報

【特長】
・調質鋼の高能率・高速加工が可能な多機能4枚刃ラジアス
・ロングシャンクタイプは深彫り加工に最適
・刃先ラジアス形状により、隅R加工や形状加工はもちろん、刃先の欠け防止にも効果的
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q 深い側面加工に適したエンドミルはありますか？
A ロングシャンクやロングネックエンドミルはネック部が刃径より細いため、
加工物に干渉せずに深い側面加工ができます。

シャフト部が干渉するシャフト部が干渉しない

Q 深い側面加工で倒れがでて、面精度がでないときの対策は？
A 長い刃長で軸方向（Z方向）に深い切込みをすると、エンドミルがたわんで
  振動したり、壁面の上部と底部の仕上がり寸法に違いがでたりします。
  ロングシャンクタイプのエンドミルを使用して、多段加工をすることで、
  面精度が改善されます。

一段加工多段加工

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
標準首逃しエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。

型番 MRC-CR-LS-HEM4S

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		高硬度鋼（～55HRC）
刃径 D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1～1.8	390	18,750	390	16,730	260	14,330	40	4,730
2～2.8	450	11,030	440	9,230	290	8,030	80	3,750
3・3.5	660	7,950	630	6,750	440	6,000	150	3,150
4・4.5	670	6,000	730	5,100	490	4,500	170	2,400
5・5.5	670	4,800	700	4,050	520	3,600	180	1,880
6・6.5	670	3,980	590	3,380	540	3,000	180	1,580
7・7.5	630	3,380	590	2,930	550	2,550	180	1,390
8・8.5	620	3,000	590	2,550	570	2,250	180	1,200
9	580	2,630	570	2,250	540	2,030	180	1,080
10	570	2,400	570	2,030	510	1,800	170	960
11	570	2,180	540	1,880	490	1,650	170	880
12	590	2,030	510	1,730	470	1,500	170	800
13	600	1,800	520	1,580	450	1,350	210	730
16	570	1,500	460	1,280	400	1,130	170	600
17	520	1,430	400	1,200	350	1,050	160	560
18	520	1,350	410	1,130	360	980	150	530
20	490	1,200	420	1,050	360	900	140	480
22	440	1,050	400	900	340	830	130	430
Ad	≦0.5D		≦0.5D		≦0.3D		≦0.2D

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		高硬度鋼（～55HRC）
刃径 D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1～1.8	570	25,000	500	22,300	400	19,100	80	6,350
2～2.8	670	14,700	570	12,350	460	10,750	150	4,730
3・3.5	970	10,600	830	9,000	670	7,950	230	4,680
4・4.5	1,000	7,950	890	6,750	710	5,950	260	3,520
5	1,050	6,350	920	5,400	940	4,750	310	2,810
6・6.5	1,250	5,300	1,020	4,500	800	4,000	290	2,370
7・7.5	1,240	4,550	990	3,850	780	3,400	270	2,060
8・8.5	1,250	4,000	980	3,400	780	3,000	260	1,760
9	1,170	3,550	950	3,000	750	2,650	260	1,600
10	1,100	3,200	920	2,700	730	2,400	260	1,430
11	1,110	2,900	930	2,450	670	2,150	260	1,290
12	1,110	2,650	930	2,250	650	2,000	260	1,160
13	1,090	2,450	940	2,100	630	1,850	230	1,050
16	950	2,000	810	1,700	540	1,500	190	850
17	880	1,850	770	1,600	470	1,400	180	800
18	830	1,750	720	1,500	500	1,350	170	750
20	760	1,600	640	1,350	480	1,200	140	650
22	700	1,450	600	1,250	440	1,100	130	600
Ad	≦1.5D		≦1.5D		≦1.5D		≦1.5D
Rd	≦0.2D		≦0.1D		≦0.1D		≦0.05D

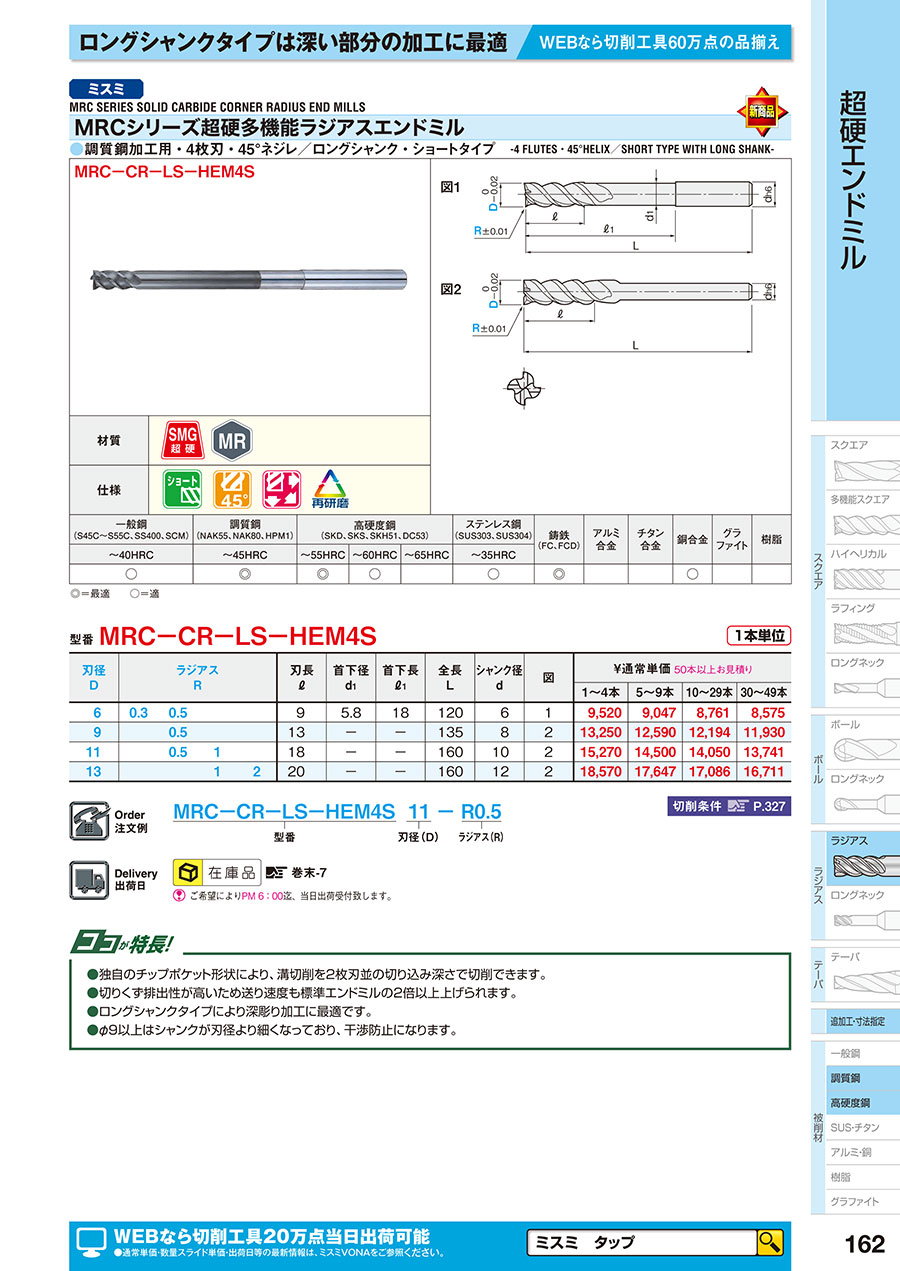

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

ミスミ
TSCシリーズ超硬ラジアスエンドミル 4枚刃/45゜ネジレ/ロングシャンク/ショートタイプ
ミスミ
XALシリーズ超硬ラジアスエンドミル 4枚刃/45°ネジレ/ロングシャンク・ショートタイプ
MOLDINO(モルディノ・旧三菱日立ツール)
エポックパワーミルロングシャンク・コーナR付き EPPLS4□□□-□□

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MRCシリーズ超硬ラジアスエンドミル 4枚刃/45°ネジレ/ロングシャンク・ショートタイプのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

プラ型の入子加工

満足度：5.02020/02/29

プラ型入子の深い場所のカドR仕上げに使用しています。刃の持ちもよく仕上がりもきれいです。

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 MRCシリーズ超硬ラジアスエンドミル 4枚刃/45°ネジレ/ロングシャンク・ショートタイプ	TSCシリーズ超硬ラジアスエンドミル 4枚刃/45゜ネジレ/ロングシャンク/ショートタイプ	MRCシリーズ超硬複合ラジアスエンドミル高速送り加工用・4刃45°ネジレ/ロングシャンク・ショート	MRCシリーズ超硬ラジアスエンドミル 4枚刃/45°ネジレ/ショート・ロングネックタイプ	TSCシリーズ超硬複合ラジアスエンドミル高速送り加工用/4刃45°ネジレ/ロングシャンク/ショート	TSCシリーズ超硬ラジアスエンドミル 4枚刃/45゜ネジレ/スタブ/テーパネックタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	10,000円-	7,570円 -	7,020円 -	8,130円 -	6,390円 -	6,470円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
加工用途（加工形状）	平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	平面 / 側面 / 曲面	平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	平面 / 側面 / 曲面	-
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄
ねじれ角	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)
コーティング	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
