浅切り込み、高送りを前提とした高速ミーリングのメリットを最大限発揮させるためにどのようなエンドミルを選定すればよいか教えてください。
■短刃長・高精度エンドミルの使用
高速ミーリングでは、工具を高速回転で用いるので、できる限り短い刃長・R精度や振れ精度が高水準の工具をご使用ください。
■焼ばめホルダと専用エンドミルの使用
高速ミーリングでは、保持剛性に優れている焼ばめホルダの使用が増えております。
焼ばめホルダ用エンドミルを使用し、工具・保持具の両面で最も適した製品を選定することが有効です。
ツール用品技術窓口
絞り込み条件
未確定：候補が21型番あります。
標準/追加工区分
刃径(mm)
~mm- 3
- 4
- 5
- 6
- 8
- 10
- 12
刃長(mm)
~mm- 4.5
- 6
- 7.5
- 9
- 12
- 15
- 18
[2-18/1mm単位]コーナ・ボール半径(mm)
~mm- 0.5
- 1
首下長(mm)
~mm[6-64/1mm単位]シャンク径(mm)
~mm- 6
- 8
- 10
- 12
全長(mm)
~mm- 60
- 75
- 80
- 100
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 3日以内
- 5日以内
XALシリーズ超硬ラジアスエンドミル 4枚刃/45°ネジレ/スタブタイプ
- 工具材質
- 超硬
- ねじれ角
- 強ネジレ(45～60°)
- コーティング
- 鋼用
- 刃数 (枚)
- 4
- コーティング詳細
- 一般鋼用(AlCrNなど)
ご注意
- 追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
未確定：候補が21型番あります。
外形図
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
3,350円 ( 3,685円 ) | 在庫品1日目当日出荷可能 |
3,490円 ( 3,839円 ) | 在庫品1日目当日出荷可能 |
3,640円 ( 4,004円 ) | 在庫品1日目当日出荷可能 |
3,370円 ( 3,707円 ) | 在庫品1日目当日出荷可能 |
5,130円 ( 5,643円 ) | 在庫品1日目当日出荷可能 |
6,630円 ( 7,293円 ) | 在庫品1日目当日出荷可能 |
7,880円 ( 8,668円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・ビビリに強い多機能ラジアス短刃長タイプ
・刃先ラジアス形状により、隅R加工や形状加工はもちろん、刃先の欠け防止にも効果的
・潤滑性に優れたコーティングで、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度が向上（XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません）
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
ご注意
- 追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
特徴・使用例
技術情報
高速ミーリングで使用するエンドミル
Q 突込みから溝加工や側面加工ができるエンドミルはありますか？
A 多機能エンドミルは突込みや溝加工が可能な独自チップポケット形状で、
高効率側面加工にも適した45°ねじれのエンドミルです。
A 多機能エンドミルは突込みや溝加工が可能な独自チップポケット形状で、
高効率側面加工にも適した45°ねじれのエンドミルです。
Q 突込みのときの切削条件は？
A 突っ込み加工の切削条件は溝加工の切削条件を参考にして、
回転数は溝加工の80％、送り速度は30～40％に設定します。
1度の切込み深さは0.2D～0.5D以下にします。
A 突っ込み加工の切削条件は溝加工の切削条件を参考にして、
回転数は溝加工の80％、送り速度は30～40％に設定します。
1度の切込み深さは0.2D～0.5D以下にします。
この商品の関連技術情報
ねじれ角の違うエンドミルの使い分け
エンドミルでの突っ込み加工
ラジアスエンドミルによる倣い加工のメリット
ポケット加工時の粗加工、中仕上げ加工を高速化する方法
エンドミルでの加工方法（ツールパス）
ねじれ角の違うエンドミルの使い分け
エンドミルでの突っ込み加工
ラジアスエンドミルによる倣い加工のメリット
ポケット加工時の粗加工、中仕上げ加工を高速化する方法
エンドミルでの加工方法（ツールパス）
推奨切削条件
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削油は被削材に適したものを選定してください。
- ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
- エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
型番 XAL-CR-HEM4B
■溝切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | 銅合金・アルミ合金 | ||||
|---|---|---|---|---|---|---|---|---|
| 刃径 D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 1 | 410 | 19,920 | 350 | 14,880 | 230 | 12,890 | 500 | 23,910 |
| 1.5 | 460 | 16,600 | 390 | 12,400 | 260 | 10,740 | 550 | 19,920 |
| 2 | 550 | 13,340 | 470 | 9,960 | 310 | 8,630 | 660 | 16,000 |
| 2.5 | 660 | 10,710 | 560 | 8,000 | 380 | 6,930 | 790 | 12,850 |
| 3 | 740 | 8,930 | 620 | 6,670 | 420 | 5,780 | 890 | 10,710 |
| 4 | 740 | 6,670 | 710 | 4,990 | 470 | 4,360 | 890 | 8,000 |
| 5 | 750 | 5,360 | 690 | 3,990 | 500 | 3,470 | 900 | 6,430 |
| 6 | 750 | 4,460 | 590 | 3,360 | 520 | 2,890 | 900 | 5,360 |
| 8 | 690 | 3,360 | 580 | 2,520 | 540 | 2,150 | 830 | 4,030 |
| 10 | 640 | 2,680 | 560 | 2,000 | 490 | 1,730 | 770 | 3,210 |
| 12 | 640 | 2,210 | 500 | 1,680 | 460 | 1,470 | 770 | 2,650 |
| 16 | 640 | 1,680 | 450 | 1,260 | 390 | 1,100 | 770 | 2,020 |
| 20 | 540 | 1,310 | 400 | 1,000 | 350 | 870 | 640 | 1,580 |
| Ad | ≦0.5D | |||||||
■側面切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | 銅合金・アルミ合金 | ||||
|---|---|---|---|---|---|---|---|---|
| 刃径 D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 1 | 570 | 24,850 | 440 | 19,460 | 320 | 15,470 | 680 | 29,820 |
| 1.5 | 640 | 20,710 | 500 | 16,210 | 360 | 12,890 | 770 | 24,850 |
| 2 | 760 | 16,630 | 600 | 13,020 | 440 | 10,350 | 920 | 19,960 |
| 2.5 | 910 | 13,360 | 710 | 10,460 | 520 | 8,320 | 1,100 | 16,030 |
| 3 | 1,020 | 11,130 | 800 | 8,720 | 580 | 6,930 | 1,230 | 13,360 |
| 4 | 1,050 | 8,350 | 860 | 6,510 | 620 | 5,200 | 1,260 | 10,020 |
| 5 | 1,100 | 6,670 | 890 | 5,200 | 660 | 4,150 | 1,320 | 8,000 |
| 6 | 1,310 | 5,570 | 990 | 4,360 | 690 | 3,470 | 1,580 | 6,680 |
| 8 | 1,310 | 4,200 | 940 | 3,260 | 670 | 2,570 | 1,580 | 5,040 |
| 10 | 1,160 | 3,360 | 900 | 2,630 | 620 | 2,050 | 1,390 | 4,030 |
| 12 | 1,160 | 2,780 | 890 | 2,150 | 560 | 1,730 | 1,390 | 3,340 |
| 16 | 1,000 | 2,100 | 780 | 1,630 | 470 | 1,310 | 1,200 | 2,520 |
| 20 | 800 | 1,680 | 620 | 1,310 | 410 | 1,030 | 960 | 2,020 |
| Ad | ≦1.5D | ≦1.5D | ≦1.5D | ≦1.5D | ||||
| Rd | ≦0.2D | ≦0.1D | ≦0.1D | ≦0.2D | ||||
追加工・追加コーディング
追加工エンドミル指定方法
追加工（首逃しのみ） SN－/ SNR－
● 「首逃し追加工のみ」 の追加工型番
SN－：標準首逃し加工 ／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応
― 追加工ご指定手順 ― （1） ミスミVONAトップページより、【切削工具】→【エン （2） 【メーカーで絞り込む】で「ミスミ」、【標準/追加工 （3） 「刃径・刃数」等の【仕様・寸法】を指定し、追加工 （4） 【仕様・寸法で絞り込む】の【タイプ】より、ご希望の （5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を （6） 【価格を確認】で、価格・出荷日をチェックし発注 ※追加工型番がお決まりの場合は、ミスミVONA |
追加工（刃先・刃径・首逃し等） Ｔ－
● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応
― 追加工ご指定手順 ― （1） ミスミVONAトップページより、【切削工具】→【エン （2） 【メーカーで絞り込む】で「ミスミ」、【標準/追加工 （3） 「刃径・刃数」等の【仕様・寸法】を指定し、追加工 （4） 【仕様・寸法で絞り込む】の【タイプ】より、ご希望の （5） 【追加工・オプションを選択する】で、追加工内容・ （6） 【価格を確認】で、価格・出荷日をチェックし発注 ※追加工型番がお決まりの場合は、ミスミVONA |

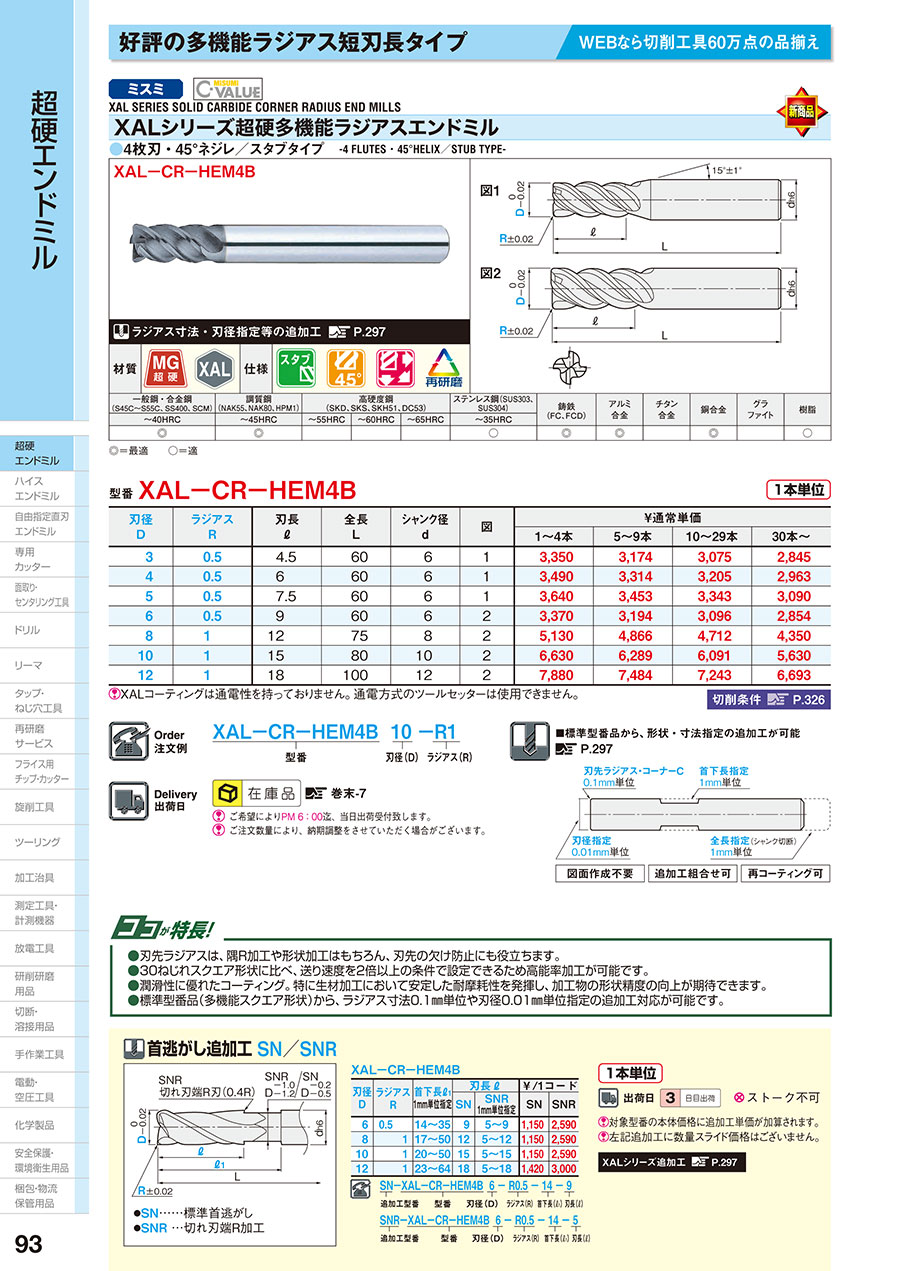

カタログ
商品担当おすすめ
XALシリーズ超硬ラジアスエンドミル 4枚刃/45°ネジレ/スタブタイプのレビュー
アルミ板の加工
5
5.02021/05/24
位置合わせや下穴で使用しましたが、問題なく使用できました。安価ですぐ届くので助かります。
0人が参考にしています。
金型加工
5
5.02020/10/12
ストレートとコーナーR加工に使用しました。工具の剛性が高く、安定した加工ができｒと思います。
0人が参考にしています。
