XALシリーズ超硬ラジアスエンドミル 4枚刃/45°ネジレ/ロングシャンク・ショートタイプ
- 加工用途（加工形状）
- 平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
- 工具材質
- 超硬
- ねじれ角
- 強ネジレ(45～60°)
- コーティング
- 鋼用
- 刃数 (枚)
- 4
- R精度 (μm)
- ±10
- コーティング詳細
- 一般鋼用(AlCrNなど)
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
外形図
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
7,790円 ( 8,569円 ) | 在庫品1日目当日出荷可能 |
7,790円 ( 8,569円 ) | 在庫品1日目当日出荷可能 |
8,820円 ( 9,702円 ) | 在庫品1日目当日出荷可能 |
10,840円 ( 11,924円 ) | 在庫品1日目当日出荷可能 |
10,840円 ( 11,924円 ) | 在庫品1日目当日出荷可能 |
12,490円 ( 13,739円 ) | 在庫品1日目当日出荷可能 |
12,490円 ( 13,739円 ) | 在庫品1日目当日出荷可能 |
15,200円 ( 16,720円 ) | 在庫品1日目当日出荷可能 |
15,200円 ( 16,720円 ) | 在庫品1日目当日出荷可能 |
42,980円 ( 47,278円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・干渉防止のロングシャンクタイプ。4枚刃で高速加工も可能
・刃先ラジアス形状により、隅R加工や形状加工はもちろん、刃先の欠け防止にも効果的
・潤滑性に優れたコーティングで、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度が向上（XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません）
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
特徴・使用例
技術情報
A ロングシャンクやロングネックエンドミルはネック部が刃径より細いため、
加工物に干渉せずに深い側面加工ができます。
シャフト部が干渉するシャフト部が干渉しないA 長い刃長で軸方向（Z方向）に深い切込みをすると、エンドミルがたわんで
振動したり、壁面の上部と底部の仕上がり寸法に違いがでたりします。
ロングシャンクタイプのエンドミルを使用して、多段加工をすることで、
面精度が改善されます。
一段加工多段加工側面加工時に工具干渉を起こさない方法
側面切削で加工面精度を改善する方法
側面の多段加工する際の加工スジを抑える方法
ラジアスエンドミルによる倣い加工のメリット
突き出しが大きな場合の切削条件
推奨切削条件
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削油は被削材に適したものを選定してください。
- ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
- エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
型番 XAL-CR-LS-HEM4S
■溝切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | 銅合金・アルミ合金 | ||||
|---|---|---|---|---|---|---|---|---|
| 刃径 D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 1 | 310 | 19,920 | 260 | 14,880 | 170 | 12,890 | 380 | 23,910 |
| 1.5 | 350 | 16,600 | 290 | 12,400 | 200 | 10,740 | 410 | 19,920 |
| 2 | 410 | 13,340 | 350 | 9,960 | 230 | 8,630 | 500 | 16,000 |
| 2.5 | 500 | 10,710 | 420 | 8,000 | 290 | 6,930 | 590 | 12,850 |
| 3 | 560 | 8,930 | 470 | 6,670 | 320 | 5,780 | 670 | 10,710 |
| 4 | 560 | 6,670 | 530 | 4,990 | 350 | 4,360 | 670 | 8,000 |
| 5 | 560 | 5,360 | 520 | 3,990 | 380 | 3,470 | 680 | 6,430 |
| 6 | 560 | 4,460 | 440 | 3,360 | 390 | 2,890 | 680 | 5,360 |
| 8 | 520 | 3,360 | 440 | 2,520 | 410 | 2,150 | 620 | 4,030 |
| 10 | 480 | 2,680 | 420 | 2,000 | 370 | 1,730 | 580 | 3,210 |
| 12 | 480 | 2,210 | 380 | 1,680 | 350 | 1,470 | 580 | 2,650 |
| 16 | 480 | 1,680 | 340 | 1,260 | 290 | 1,100 | 580 | 2,020 |
| 20 | 410 | 1,310 | 300 | 1,000 | 260 | 870 | 480 | 1,580 |
| Ad | ≦0.5D | |||||||
■側面切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | 銅合金・アルミ合金 | ||||
|---|---|---|---|---|---|---|---|---|
| 刃径 D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 1 | 430 | 24,850 | 330 | 19,460 | 240 | 15,470 | 510 | 29,820 |
| 1.5 | 480 | 20,710 | 380 | 16,210 | 270 | 12,890 | 580 | 24,850 |
| 2 | 570 | 16,630 | 450 | 13,020 | 330 | 10,350 | 690 | 19,960 |
| 2.5 | 680 | 13,360 | 530 | 10,460 | 390 | 8,320 | 830 | 16,030 |
| 3 | 770 | 11,130 | 600 | 8,720 | 440 | 6,930 | 920 | 13,360 |
| 4 | 790 | 8,350 | 650 | 6,510 | 470 | 5,200 | 950 | 10,020 |
| 5 | 830 | 6,670 | 670 | 5,200 | 500 | 4,150 | 990 | 8,000 |
| 6 | 980 | 5,570 | 740 | 4,360 | 520 | 3,470 | 1,190 | 6,680 |
| 8 | 980 | 4,200 | 710 | 3,260 | 500 | 2,570 | 1,190 | 5,040 |
| 10 | 870 | 3,360 | 680 | 2,630 | 470 | 2,050 | 1,040 | 4,030 |
| 12 | 870 | 2,780 | 670 | 2,150 | 420 | 1,730 | 1,040 | 3,340 |
| 16 | 750 | 2,100 | 590 | 1,630 | 350 | 1,310 | 900 | 2,520 |
| 20 | 600 | 1,680 | 470 | 1,310 | 310 | 1,030 | 720 | 2,020 |
| Ad | ≦1.5D | ≦1.5D | ≦1.5D | ≦1.5D | ||||
| Rd | ≦0.2D | ≦0.1D | ≦0.1D | ≦0.2D | ||||
追加工・追加コーディング
追加工エンドミル指定方法
追加工（首逃しのみ） SN－/ SNR－
● 「首逃し追加工のみ」 の追加工型番
SN－：標準首逃し加工 ／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応
― 追加工ご指定手順 ― （1） ミスミVONAトップページより、【切削工具】→【エン （2） 【メーカーで絞り込む】で「ミスミ」、【標準/追加工 （3） 「刃径・刃数」等の【仕様・寸法】を指定し、追加工 （4） 【仕様・寸法で絞り込む】の【タイプ】より、ご希望の （5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を （6） 【価格を確認】で、価格・出荷日をチェックし発注 ※追加工型番がお決まりの場合は、ミスミVONA |
追加工（刃先・刃径・首逃し等） Ｔ－
● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応
― 追加工ご指定手順 ― （1） ミスミVONAトップページより、【切削工具】→【エン （2） 【メーカーで絞り込む】で「ミスミ」、【標準/追加工 （3） 「刃径・刃数」等の【仕様・寸法】を指定し、追加工 （4） 【仕様・寸法で絞り込む】の【タイプ】より、ご希望の （5） 【追加工・オプションを選択する】で、追加工内容・ （6） 【価格を確認】で、価格・出荷日をチェックし発注 ※追加工型番がお決まりの場合は、ミスミVONA |

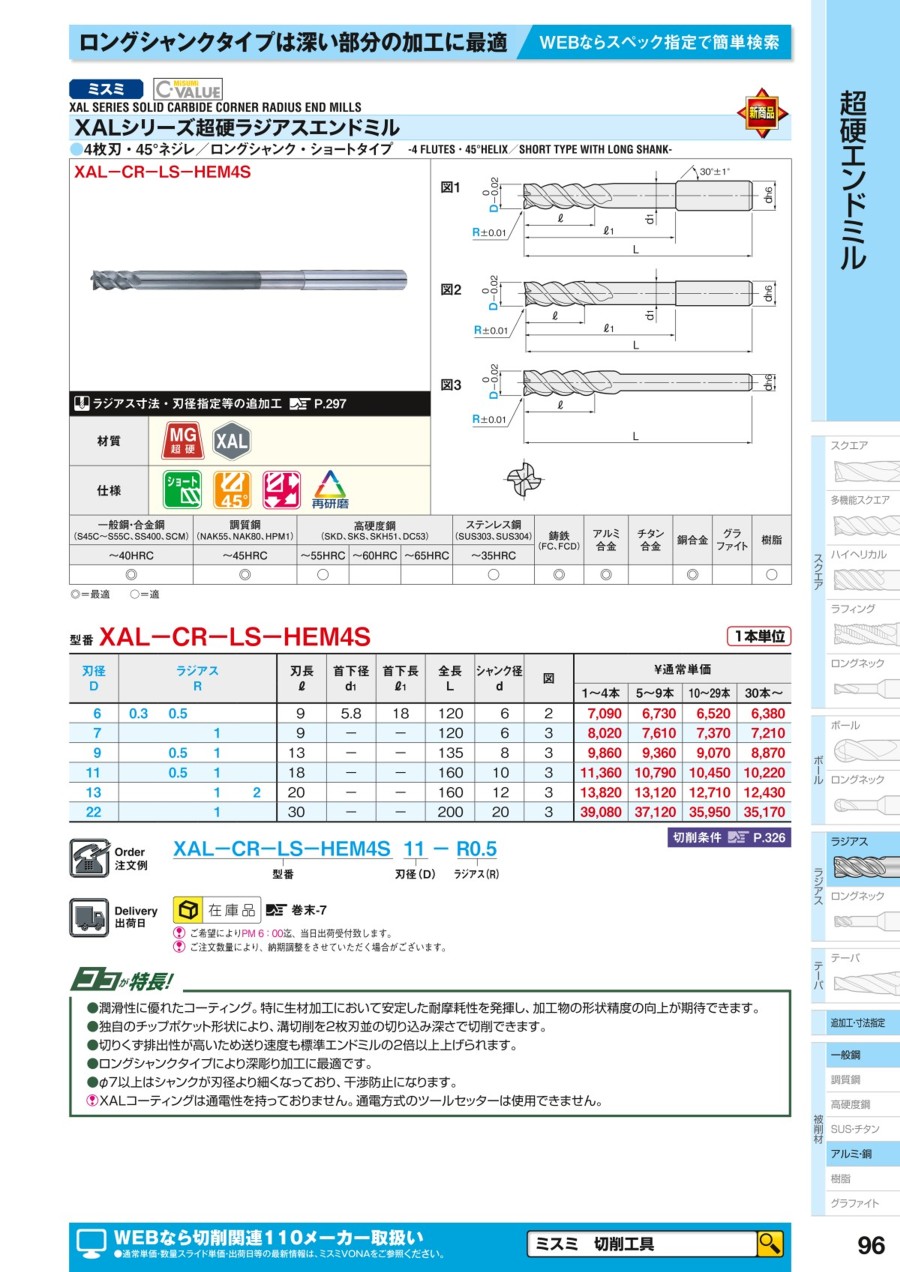

カタログ
