ミスミ

XCPシリーズ超硬ラジアスエンドミル高硬度鋼加工用/多刃/50゜ネジレ/ショートタイプ

数量スライド割引
規格拡大
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（4件）

通常単価(税別): -

税込単価: -

【特長】・HPM31・SKD11焼入鋼等の調質鋼から高硬度鋼（～65HRC）の...

詳細情報を確認する

工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄
ねじれ角
強ネジレ(45～60°)
コーティング
鋼用
刃数 (枚)
6
R精度 (μm)
±20
コーティング詳細
高硬度用(シリコン系)

ご注意

追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が53型番あります。

外形図
型番リスト
詳細情報

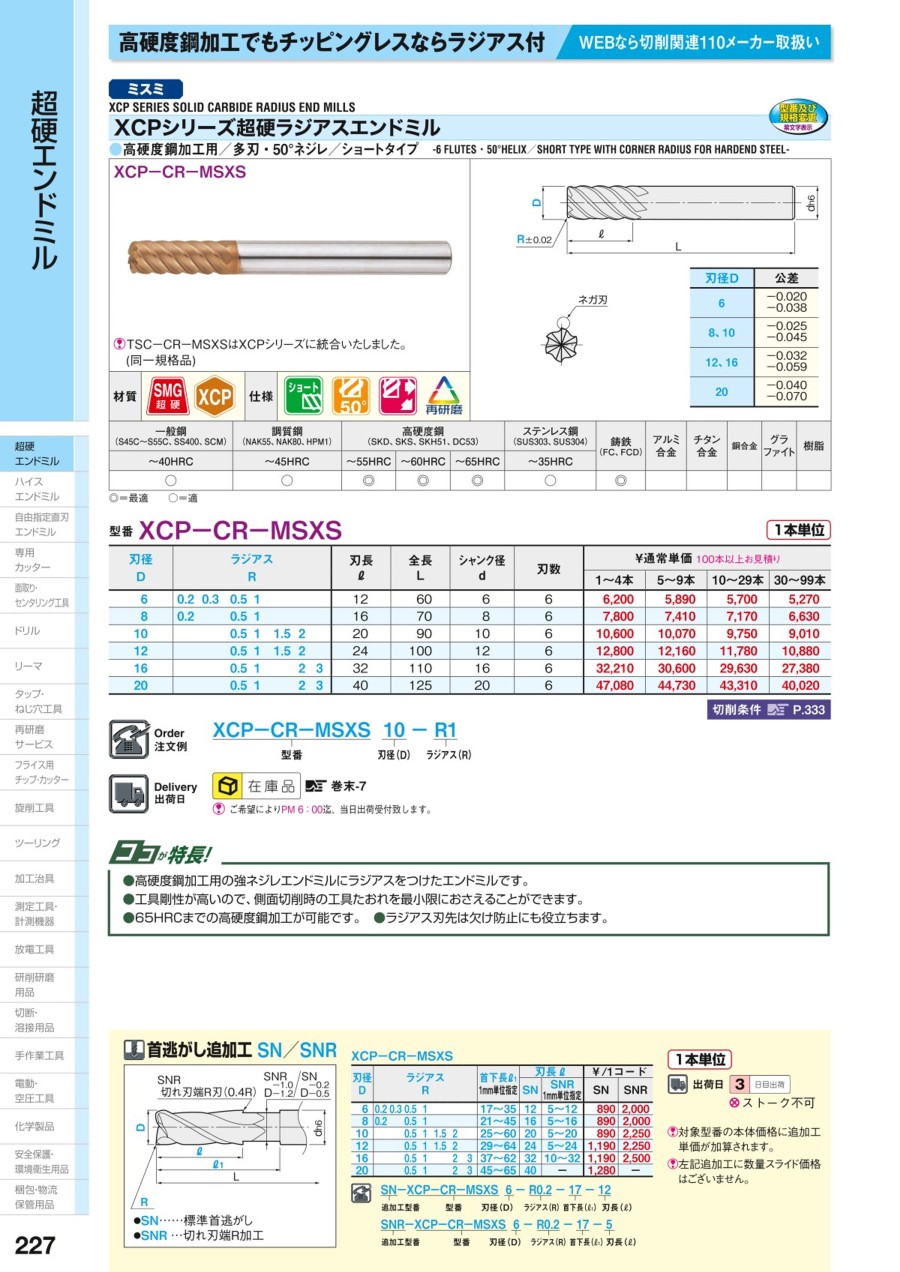

カタログ

外形図

※お望みの仕様が見つからなければ超硬ラジアスエンドミル寸法フリー指定もご検討ください。

型番リスト

表示件数

型番

SN-XCP-CR-MSXS6-R0.2-[17-42/1]-12

SN-XCP-CR-MSXS6-R0.3-[17-42/1]-12

SN-XCP-CR-MSXS6-R0.5-[17-42/1]-12

SN-XCP-CR-MSXS6-R1-[17-42/1]-12

SN-XCP-CR-MSXS8-R0.2-[21-46/1]-16

SN-XCP-CR-MSXS8-R0.5-[21-46/1]-16

SN-XCP-CR-MSXS8-R1-[21-46/1]-16

SN-XCP-CR-MSXS10-R0.5-[25-60/1]-20

SN-XCP-CR-MSXS10-R1-[25-60/1]-20

SN-XCP-CR-MSXS10-R1.5-[25-60/1]-20

SN-XCP-CR-MSXS10-R2-[25-60/1]-20

SN-XCP-CR-MSXS12-R0.5-[29-64/1]-24

SN-XCP-CR-MSXS12-R1-[29-64/1]-24

SN-XCP-CR-MSXS12-R1.5-[29-64/1]-24

SN-XCP-CR-MSXS12-R2-[29-64/1]-24

SNR-XCP-CR-MSXS6-R0.2-[17-35/1]-[5-12/1]

SNR-XCP-CR-MSXS6-R0.3-[17-35/1]-[5-12/1]

SNR-XCP-CR-MSXS6-R0.5-[17-35/1]-[5-12/1]

SNR-XCP-CR-MSXS6-R1-[17-35/1]-[5-12/1]

SNR-XCP-CR-MSXS8-R0.2-[21-45/1]-[5-16/1]

SNR-XCP-CR-MSXS8-R0.5-[21-45/1]-[5-16/1]

SNR-XCP-CR-MSXS8-R1-[21-45/1]-[5-16/1]

SNR-XCP-CR-MSXS10-R0.5-[25-60/1]-[5-20/1]

SNR-XCP-CR-MSXS10-R1-[25-60/1]-[5-20/1]

SNR-XCP-CR-MSXS10-R1.5-[25-60/1]-[5-20/1]

SNR-XCP-CR-MSXS10-R2-[25-60/1]-[5-20/1]

SNR-XCP-CR-MSXS12-R0.5-[29-64/1]-[5-24/1]

SNR-XCP-CR-MSXS12-R1-[29-64/1]-[5-24/1]

SNR-XCP-CR-MSXS12-R1.5-[29-64/1]-[5-24/1]

SNR-XCP-CR-MSXS12-R2-[29-64/1]-[5-24/1]

SNR-XCP-CR-MSXS16-R1-[37-62/1]-[10-32/1]

SNR-XCP-CR-MSXS16-R3-[37-62/1]-[10-32/1]

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

●在庫品　□製作品

最小発注数量

平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	6	12	0.2	17 ～ 42	6	60	-	-	5.5～5.8	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	6	12	0.3	17 ～ 42	6	60	-	-	5.5～5.8	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	6	12	0.5	17 ～ 42	6	60	-	-	5.5～5.8	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	6	12	1	17 ～ 42	6	60	-	-	5.5～5.8	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	8	16	0.2	21 ～ 46	8	70	-	-	7.5～7.8	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	8	16	0.5	21 ～ 46	8	70	-	-	7.5～7.8	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	8	16	1	21 ～ 46	8	70	-	-	7.5～7.8	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	10	20	0.5	25 ～ 60	10	90	-	-	9.5～9.8	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	10	20	1	25 ～ 60	10	90	-	-	9.5～9.8	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	10	20	1.5	25 ～ 60	10	90	-	-	9.5～9.8	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	10	20	2	25 ～ 60	10	90	-	-	9.5～9.8	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	12	24	0.5	29 ～ 64	12	100	-	-	11.5～11.8	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	12	24	1	29 ～ 64	12	100	-	-	11.5～11.8	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	12	24	1.5	29 ～ 64	12	100	-	-	11.5～11.8	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	12	24	2	29 ～ 64	12	100	-	-	11.5～11.8	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 12	0.2	17 ～ 35	6	60	-	-	4.8～5	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 12	0.3	17 ～ 35	6	60	-	-	4.8～5	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 12	0.5	17 ～ 35	6	60	-	-	4.8～5	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 12	1	17 ～ 35	6	60	-	-	4.8～5	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 16	0.2	21 ～ 45	8	70	-	-	6.8～7	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 16	0.5	21 ～ 45	8	70	-	-	6.8～7	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 16	1	21 ～ 45	8	70	-	-	6.8～7	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 20	0.5	25 ～ 60	10	90	-	-	8.8～9	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 20	1	25 ～ 60	10	90	-	-	8.8～9	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 20	1.5	25 ～ 60	10	90	-	-	8.8～9	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 20	2	25 ～ 60	10	90	-	-	8.8～9	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 24	0.5	29 ～ 64	12	100	-	-	10.8～11	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 24	1	29 ～ 64	12	100	-	-	10.8～11	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 24	1.5	29 ～ 64	12	100	-	-	10.8～11	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 24	2	29 ～ 64	12	100	-	-	10.8～11	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	16	10 ～ 32	1	37 ～ 62	16	110	-	-	14.8～15	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	16	10 ～ 32	3	37 ～ 62	16	110	-	-	14.8～15	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	6	12	0.2	-	6	60	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	6	12	0.3	-	6	60	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	6	12	0.5	-	6	60	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	6	12	1	-	6	60	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	8	16	0.2	-	8	70	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	8	16	0.5	-	8	70	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	8	16	1	-	8	70	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	10	20	0.5	-	10	90	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	10	20	1	-	10	90	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	10	20	1.5	-	10	90	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	10	20	2	-	10	90	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	12	24	0.5	-	12	100	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	12	24	1	-	12	100	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	12	24	1.5	-	12	100	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	12	24	2	-	12	100	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	16	32	1	-	16	110	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	16	32	3	-	16	110	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	20	40	0.5	-	20	125	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	20	40	1	-	20	125	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	20	40	2	-	20	125	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	20	40	3	-	20	125	tebis / Zoller	2D/3D	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
7,160円 ( 7,876円 )	在庫品1日目当日出荷可能
7,160円 ( 7,876円 )	在庫品1日目当日出荷可能
7,160円 ( 7,876円 )	在庫品1日目当日出荷可能
7,160円 ( 7,876円 )	在庫品1日目当日出荷可能
9,010円 ( 9,911円 )	在庫品1日目当日出荷可能
9,010円 ( 9,911円 )	在庫品1日目当日出荷可能
9,010円 ( 9,911円 )	在庫品1日目当日出荷可能
12,240円 ( 13,464円 )	在庫品1日目当日出荷可能
12,240円 ( 13,464円 )	在庫品1日目当日出荷可能
12,240円 ( 13,464円 )	在庫品1日目当日出荷可能
12,240円 ( 13,464円 )	在庫品1日目当日出荷可能
14,780円 ( 16,258円 )	在庫品1日目当日出荷可能
14,780円 ( 16,258円 )	在庫品1日目当日出荷可能
14,780円 ( 16,258円 )	在庫品1日目当日出荷可能
14,780円 ( 16,258円 )	在庫品1日目当日出荷可能
37,200円 ( 40,920円 )	在庫品1日目当日出荷可能
37,200円 ( 40,920円 )	在庫品1日目当日出荷可能
54,370円 ( 59,807円 )	在庫品1日目当日出荷可能
54,370円 ( 59,807円 )	在庫品1日目当日出荷可能
54,370円 ( 59,807円 )	在庫品1日目当日出荷可能
54,370円 ( 59,807円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・HPM31・SKD11焼入鋼等の調質鋼から高硬度鋼（～65HRC）の金型、部品加工、ハイテン材等に最適なシリーズ
・強ねじれ・ネガ刃形状により工具剛性が高いので、側面加工時の工具たおれを最小限に抑制
・刃先ラジアス形状により、コーナーR加工や形状加工はもちろん、刃先の欠け防止にも効果的
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q ハイヘリカルエンドミルはどのようなエンドミルですか？
A ハイヘリカルエンドミルとは、45°以上の強ねじれで多刃のエンドミルです。
芯厚が太く側刃での高速、高精度の加工をするのに適しています。

芯厚が太い多刃45°以上の強ねじれ

Q 高硬度鋼を加工するにはどのようなエンドミルを使用しますか？
A 高耐熱コートを施した超硬エンドミルで、すくい角はネガティブの
多刃エンドミルが適しています。

ポジティブ形状	ネガティブ形状

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
側面切削はダウンカットでご使用ください。
側面加工でビビリが生じた場合は切削条件を下げてご使用ください。
切削条件の送り速度と回転速度の「標準」は荒加工、「高速」は仕上げ加工を想定しています。
高速ミーリングのメリットについてはこちらをご覧ください。

型番 XCP-CR-MSXS

■側面切削条件

被削材		高硬度鋼（40～55HRC）				高硬度鋼（55～60HRC）				高硬度鋼（60～65HRC）
刃径D		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）
刃径D		標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速
1		650	1,660	22,300	50,000	380	1,140	17,200	40,700	270	800	13,700	32,100
1.5		660	1,940	14,900	37,800	400	1,190	11,500	27,200	280	830	9,100	21,400
2		660	1,940	11,100	28,300	400	1,190	8,600	20,400	280	830	6,800	16,100
2.5		680	2,010	8,900	22,700	410	1,230	6,900	16,300	290	860	5,500	12,900
3		680	2,010	7,400	18,900	410	1,230	5,700	13,600	290	860	4,600	10,700
3.5		680	2,010	6,400	16,200	420	1,290	4,900	11,600	290	880	3,900	9,200
4		700	2,070	5,600	14,200	420	1,290	4,300	10,200	290	880	3,400	8,000
4.5		850	2,500	5,000	12,600	500	1,400	3,800	9,100	340	1,000	3,000	7,100
5		950	2,900	4,500	11,300	550	1,600	3,400	8,100	380	1,110	2,700	6,400
5.5		1,050	3,070	4,100	10,300	630	1,750	3,100	7,400	420	1,250	2,500	5,800
6		1,050	3,070	3,700	9,400	630	1,900	2,900	6,800	450	1,340	2,300	5,400
8		1,050	3,120	2,800	7,100	610	1,900	2,100	5,100	430	1,320	1,700	4,000
10		1,020	3,070	2,200	5,700	610	1,870	1,700	4,100	440	1,290	1,400	3,200
12		1,020	2,940	1,900	4,700	590	1,800	1,400	3,400	400	1,260	1,100	2,700
14		900	2,500	1,600	4,000	530	1,650	1,200	2,900	350	1,080	1,000	2,300
16		770	2,310	1,400	3,500	480	1,500	1,100	2,500	350	1,080	900	2,000
18		770	2,310	1,200	3,100	480	1,500	1,000	2,300	350	1,080	800	1,800
20		710	2,210	1,100	2,800	450	1,440	900	2,000	350	1,080	700	1,600
22		710	2,210	1,000	2,600	450	1,440	800	1,900	350	1,080	600	1,500
25		710	2,210	900	2,300	450	1,440	700	1,600	350	1,080	500	1,300
Ad		≦1.5D				≦1.5D				≦1.5D
Rd	標準	≦0.05D				≦0.05D				≦0.05D
Rd	高速	≦0.02D				≦0.02D				≦0.02D
