XALシリーズ超硬ロングネックラジアスエンドミル 4枚刃/ロングネックタイプ

数量スライド割引
規格拡大
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（4件）

通常単価(税別): 2,840円～8,150円

税込単価: 3,124円～8,965円

【特長】・アルミ・銅・S45C・SS材・NAK55等の部品加工、金型加工に幅広...

詳細情報を確認する

加工用途（加工形状）
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
刃数 (枚)
4
コーティング詳細
一般鋼用(AlCrNなど)

ご注意

XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が83型番あります。

外形図
型番リスト
詳細情報

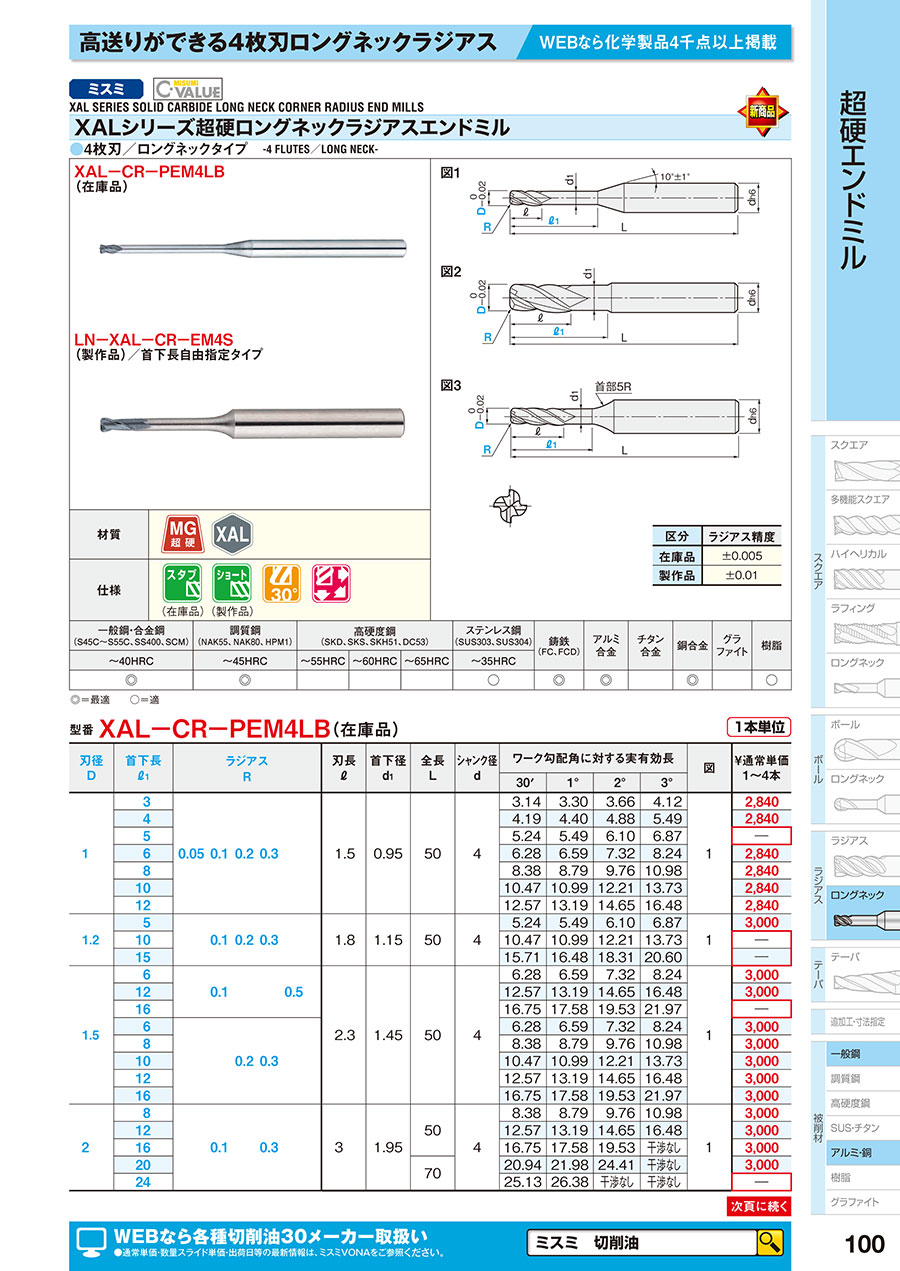

カタログ

外形図

型番リスト

表示件数

型番

XAL-CR-PEM4LB1-3-R0.05

XAL-CR-PEM4LB1-3-R0.1

XAL-CR-PEM4LB1-3-R0.2

XAL-CR-PEM4LB1-4-R0.1

XAL-CR-PEM4LB1-4-R0.2

XAL-CR-PEM4LB1-6-R0.1

XAL-CR-PEM4LB1-6-R0.2

XAL-CR-PEM4LB1-6-R0.3

XAL-CR-PEM4LB1-8-R0.05

XAL-CR-PEM4LB1-8-R0.1

XAL-CR-PEM4LB1-8-R0.2

XAL-CR-PEM4LB1-10-R0.1

XAL-CR-PEM4LB1-10-R0.3

XAL-CR-PEM4LB1-12-R0.1

XAL-CR-PEM4LB1-12-R0.2

XAL-CR-PEM4LB1.2-5-R0.3

XAL-CR-PEM4LB1.5-6-R0.1

XAL-CR-PEM4LB1.5-6-R0.2

XAL-CR-PEM4LB1.5-6-R0.3

XAL-CR-PEM4LB1.5-8-R0.2

XAL-CR-PEM4LB1.5-8-R0.3

XAL-CR-PEM4LB1.5-10-R0.2

XAL-CR-PEM4LB1.5-10-R0.3

XAL-CR-PEM4LB1.5-12-R0.1

XAL-CR-PEM4LB1.5-12-R0.2

XAL-CR-PEM4LB1.5-12-R0.5

XAL-CR-PEM4LB1.5-16-R0.3

XAL-CR-PEM4LB2-8-R0.1

XAL-CR-PEM4LB2-8-R0.2

XAL-CR-PEM4LB2-8-R0.3

XAL-CR-PEM4LB2-8-R0.5

XAL-CR-PEM4LB2-10-R0.2

XAL-CR-PEM4LB2-10-R0.5

XAL-CR-PEM4LB2-12-R0.1

XAL-CR-PEM4LB2-12-R0.3

XAL-CR-PEM4LB2-12-R0.5

XAL-CR-PEM4LB2-16-R0.2

XAL-CR-PEM4LB2-16-R0.3

XAL-CR-PEM4LB2-16-R0.5

XAL-CR-PEM4LB2-20-R0.2

XAL-CR-PEM4LB2-20-R0.3

XAL-CR-PEM4LB2-20-R0.5

XAL-CR-PEM4LB2-24-R0.2

XAL-CR-PEM4LB2.5-15-R0.2

XAL-CR-PEM4LB2.5-15-R0.3

XAL-CR-PEM4LB2.5-15-R0.5

XAL-CR-PEM4LB2.5-20-R0.5

XAL-CR-PEM4LB3-16-R0.2

XAL-CR-PEM4LB3-16-R0.3

XAL-CR-PEM4LB3-16-R0.5

XAL-CR-PEM4LB3-16-R1

XAL-CR-PEM4LB3-20-R0.2

XAL-CR-PEM4LB3-20-R0.3

XAL-CR-PEM4LB3-20-R0.5

XAL-CR-PEM4LB3-25-R0.3

XAL-CR-PEM4LB3-25-R0.5

XAL-CR-PEM4LB3-25-R1

XAL-CR-PEM4LB3-30-R0.5

XAL-CR-PEM4LB3-30-R1

XAL-CR-PEM4LB3-40-R0.1

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

メーカー標準品	1	1.5	0.05	3	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	1	1.5	0.1	3	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	1	1.5	0.2	3	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	1	1.5	0.1	4	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	1	1.5	0.2	4	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	1	1.5	0.1	6	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	1	1.5	0.2	6	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	1	1.5	0.3	6	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	1	1.5	0.05	8	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	1	1.5	0.1	8	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	1	1.5	0.2	8	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	1	1.5	0.1	10	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	1	1.5	0.3	10	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	1	1.5	0.1	12	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	1	1.5	0.2	12	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	1.2	1.8	0.3	5	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	1.5	2.3	0.1	6	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	1.5	2.3	0.2	6	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	1.5	2.3	0.3	6	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	1.5	2.3	0.2	8	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	1.5	2.3	0.3	8	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	1.5	2.3	0.2	10	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	1.5	2.3	0.3	10	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	1.5	2.3	0.1	12	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	1.5	2.3	0.2	12	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	1.5	2.3	0.5	12	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	1.5	2.3	0.3	16	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	2	3	0.1	8	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	2	3	0.2	8	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	2	3	0.3	8	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	2	3	0.5	8	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	2	3	0.2	10	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	2	3	0.5	10	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	2	3	0.1	12	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	2	3	0.3	12	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	2	3	0.5	12	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	2	3	0.2	16	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	2	3	0.3	16	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	2	3	0.5	16	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	2	3	0.2	20	4	70	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	2	3	0.3	20	4	70	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	2	3	0.5	20	4	70	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	2	3	0.2	24	4	70	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	2.5	3.7	0.2	15	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	2.5	3.7	0.3	15	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	2.5	3.7	0.5	15	4	50	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	2.5	3.7	0.5	20	4	70	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	3	4.5	0.2	16	6	70	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	3	4.5	0.3	16	6	70	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	3	4.5	0.5	16	6	70	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	3	4.5	1	16	6	70	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	3	4.5	0.2	20	6	70	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	3	4.5	0.3	20	6	70	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	3	4.5	0.5	20	6	70	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	3	4.5	0.3	25	6	70	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	3	4.5	0.5	25	6	70	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	3	4.5	1	25	6	70	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	3	4.5	0.5	30	6	70	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	3	4.5	1	30	6	70	±5	tebis / Zoller	2D/3D	-	-	-	1個
メーカー標準品	3	4.5	0.1	40	6	100	±5	tebis / Zoller	2D/3D	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

2,840円 ( 3,124円 )	在庫品1日目当日出荷可能
2,840円 ( 3,124円 )	在庫品1日目当日出荷可能
2,840円 ( 3,124円 )	在庫品1日目当日出荷可能
2,840円 ( 3,124円 )	在庫品1日目当日出荷可能
2,840円 ( 3,124円 )	在庫品1日目当日出荷可能
2,840円 ( 3,124円 )	在庫品1日目当日出荷可能
2,840円 ( 3,124円 )	在庫品1日目当日出荷可能
2,840円 ( 3,124円 )	在庫品1日目当日出荷可能
2,840円 ( 3,124円 )	在庫品1日目当日出荷可能
2,840円 ( 3,124円 )	在庫品1日目当日出荷可能
2,840円 ( 3,124円 )	在庫品1日目当日出荷可能
2,840円 ( 3,124円 )	在庫品1日目当日出荷可能
2,840円 ( 3,124円 )	在庫品1日目当日出荷可能
2,840円 ( 3,124円 )	在庫品1日目当日出荷可能
2,840円 ( 3,124円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,160円 ( 3,476円 )	在庫品1日目当日出荷可能
3,160円 ( 3,476円 )	在庫品1日目当日出荷可能
3,160円 ( 3,476円 )	在庫品1日目当日出荷可能
3,160円 ( 3,476円 )	在庫品1日目当日出荷可能
4,110円 ( 4,521円 )	在庫品1日目当日出荷可能
4,110円 ( 4,521円 )	在庫品1日目当日出荷可能
4,110円 ( 4,521円 )	在庫品1日目当日出荷可能
4,110円 ( 4,521円 )	在庫品1日目当日出荷可能
4,110円 ( 4,521円 )	在庫品1日目当日出荷可能
4,110円 ( 4,521円 )	在庫品1日目当日出荷可能
4,110円 ( 4,521円 )	在庫品1日目当日出荷可能
4,350円 ( 4,785円 )	在庫品1日目当日出荷可能
4,350円 ( 4,785円 )	在庫品1日目当日出荷可能
4,350円 ( 4,785円 )	在庫品1日目当日出荷可能
4,510円 ( 4,961円 )	在庫品1日目当日出荷可能
4,510円 ( 4,961円 )	在庫品1日目当日出荷可能
4,510円 ( 4,961円 )	在庫品1日目当日出荷可能

基本情報
特徴・使用例

基本情報

【特長】
・アルミ・銅・S45C・SS材・NAK55等の部品加工、金型加工に幅広く使用可能
・ロングネックにより深彫り・深リブ加工時の工具干渉を回避
・短刃長・外周刃バックテーパ形状の採用により、ビビリを抑制（在庫品）
・刃先ラジアス形状により、隅R加工や形状加工はもちろん、刃先の欠け防止にも効果的
・切れ味重視の刃先形状・潤滑性に優れたコーティングにより、形状精度・耐摩耗性向上（XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません）
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

ラジアスエンドミルによる倣い加工のメリット

【Question】

ラジアスエンドミルによる倣い加工のメリットは？

三次元形状の倣い加工に、ボールエンドミルではなくラジアスエンドミルを使用するという話を最近よく聞きます。ラジアスエンドミルを使うと具体的にどのようなメリットがあるのでしょうか。

【Answer】

切削条件の良化

ボールエンドミルの刃径は刃先Rの2倍ですが、ラジアスエンドミルの刃径は刃先Rの寸法に関係なく大きくすることが可能です。刃径が大きいと以下の点で切削条件が良化します。
刃径が大きいと工具剛性が高く、特に小径の場合たおれを小さく抑えることができ、安定した切削が可能です。また、実切削径が大きくなり速い切削速度で加工することが可能なため、加工面精度の向上や工具寿命の向上が見込めます。

ボールエンドミル加工、ラジアスエンドミル加工

平坦部加工の高能率化

ラジアスエンドミルは、ボールエンドミルよりもピックフィードを大きくとることができ、粗加工における加工能率の向上が可能です。

平坦部加工の高能率化

XALシリーズ超硬ロングネックラジアスエンドミル 4枚刃/ロングネックタイプ:関連画像

Q 深い側面加工に適したエンドミルはありますか？
A ロングシャンクやロングネックエンドミルはネック部が刃径より細いため、
加工物に干渉せずに深い側面加工ができます。

シャフト部が干渉するシャフト部が干渉しない

Q XALシリーズはどのようなコーティングですか？
A AlCrN系のコーティングで高耐熱で高硬度、摺動性に優れたコーティングです。
柔らかい材質から硬い材質まで幅広く対応します。

シリーズ名

コーティング種

主な被削材

耐酸化性（°）

表面硬度(HV)

XAL

AlCrN系

一般鋼～調質鋼

約1,000前後

約3,100前後

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削用は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。

型番 XAL-CR-PEM4LB

■溝切削条件

被削材		機械構造用炭素鋼（S45C～S55C）			合金工具鋼（SKD、SCM、SUS）			調質鋼（35～40HRC）（HPM、NAK）			銅合金・アルミ合金
刃径D	有効長	送り速度（mm/min）	回転速度（min^-1）	Ad （mm）	送り速度（mm/min）	回転速度（min^-1）	Ad （mm）	送り速度（mm/min）	回転速度（min^-1）	Ad （mm）	送り速度（mm/min）	回転速度（min^-1）	Ad （mm）
1	4	2,000	31,500	0.07	1,730	31,500	0.07	1,030	23,100	0.05	2,420	37,800	0.08
	6	1,680	28,350	0.07	1,420	27,300	0.06	950	21,000	0.04	2,000	34,130	0.08
	8	1,260	24,150	0.04	1,100	23,100	0.04	630	18,900	0.03	1,520	28,880	0.05
	10	990	19,950	0.03	790	18,900	0.03	470	15,750	0.02	1,160	24,150	0.04
	12	990	19,950	0.02	790	18,900	0.02	470	15,750	0.01	1,160	24,150	0.02
1.2	6	1,680	24,150	0.08	1,420	23,100	0.07	950	17,850	0.05	2,000	28,880	0.11
	8	1,260	21,000	0.07	1,100	19,950	0.05	630	14,700	0.04	1,520	25,200	0.08
	10	990	21,000	0.05	1,100	19,950	0.04	630	14,700	0.03	1,160	25,200	0.06
	12	990	17,850	0.04	790	16,800	0.03	470	11,550	0.02	1,160	21,530	0.05
	16	530	12,600	0.01	390	11,550	0.01	350	10,500	0.01	630	15,230	0.01
1.4	6	1,680	21,000	0.13	1,420	19,950	0.12	950	15,750	0.09	2,050	25,200	0.15
	8	1,260	18,900	0.09	1,100	17,850	0.08	630	13,650	0.06	1,520	22,580	0.12
	10	1,260	18,900	0.06	1,100	17,850	0.05	630	13,650	0.04	1,520	22,580	0.07
	14	990	15,750	0.04	790	14,700	0.04	470	11,550	0.03	1,160	18,900	0.05
1.5	6	1,790	18,900	0.13	1,420	18,900	0.12	950	14,700	0.09	2,150	22,580	0.15
	8	1,260	16,800	0.11	1,100	15,750	0.08	630	12,600	0.07	1,520	19,950	0.13
	10	1,260	16,800	0.08	1,100	15,750	0.07	630	12,600	0.05	1,520	19,950	0.11
	12	1,260	16,800	0.06	1,100	15,750	0.05	630	12,600	0.04	1,520	19,950	0.07
	14	1,260	16,800	0.05	1,100	15,750	0.05	630	12,600	0.04	1,520	19,950	0.06
	16	990	14,700	0.05	790	13,650	0.04	470	10,500	0.03	1,160	17,850	0.06
	18	990	14,700	0.03	790	13,650	0.02	470	10,500	0.02	1,160	17,850	0.04
	20	700	12,600	0.02	600	11,550	0.02	470	10,500	0.01	840	15,230	0.02
1.6	6	1,790	17,850	0.15	1,420	17,850	0.14	950	13,650	0.11	2,150	21,530	0.18
	8	1,370	15,750	0.14	1,100	15,750	0.13	630	11,550	0.11	1,630	18,900	0.17
	10	1,260	15,750	0.12	1,100	15,750	0.09	630	11,550	0.07	1,520	18,900	0.14
	12	1,260	15,750	0.07	1,100	15,750	0.06	630	11,550	0.05	1,520	18,900	0.08
	14	1,260	15,750	0.06	1,100	15,750	0.05	630	11,550	0.04	1,520	18,900	0.07
1.8	6	2,000	16,800	0.21	1,580	15,750	0.19	1,100	12,600	0.15	2,360	19,950	0.25
	8	2,000	16,800	0.20	1,580	15,750	0.18	1,100	12,600	0.14	2,680	19,950	0.24
	10	1,260	14,700	0.13	1,100	14,700	0.11	790	10,500	0.08	1,520	17,850	0.15
	12	1,260	14,700	0.11	1,100	14,700	0.08	790	10,500	0.07	1,520	17,850	0.13
	14	1,260	14,700	0.08	1,100	14,700	0.06	790	10,500	0.05	1,520	17,850	0.11
	16	1,260	14,700	0.07	1,100	14,700	0.05	790	10,500	0.04	1,520	17,850	0.08
	20	990	12,600	0.04	790	12,600	0.04	630	8,400	0.03	1,160	15,230	0.05
	25	500	8,400	0.01	390	7,350	0.01	320	6,300	0.01	600	10,080	0.01
2	6	2,000	15,750	0.29	1,580	14,700	0.27	1,100	11,550	0.22	2,470	18,900	0.36
	8	2,000	15,750	0.27	1,580	14,700	0.23	1,100	11,550	0.19	2,470	18,900	0.33
	10	1,370	13,650	0.25	1,100	12,600	0.21	790	9,450	0.17	1,690	16,280	0.30
	12	1,260	13,650	0.14	1,100	12,600	0.12	790	9,450	0.09	1,580	16,280	0.17
	14	1,260	13,650	0.12	1,100	12,600	0.09	790	9,450	0.07	1,580	16,280	0.14
	16	1,260	13,650	0.08	1,100	12,600	0.07	790	9,450	0.06	1,580	16,280	0.11
	18	1,260	13,650	0.07	1,100	12,600	0.06	790	9,450	0.05	1,580	16,280	0.08
	20	990	11,550	0.05	790	10,500	0.05	630	7,350	0.04	1,210	13,650	0.06
	25	990	11,550	0.03	790	10,500	0.02	630	7,350	0.02	1,210	13,650	0.04
	30	990	11,550	0.02	790	10,500	0.01	630	7,350	0.01	1,210	13,650	0.02
2.5	8	2,000	12,600	0.37	1,580	11,550	0.35	1,100	9,450	0.27	2,470	15,230	0.44
	12	2,000	12,600	0.24	1,580	11,550	0.20	1,100	9,450	0.16	2,470	15,230	0.29
	16	1,260	10,500	0.13	1,100	9,450	0.11	790	7,350	0.08	1,580	12,600	0.15
	20	1,260	10,500	0.09	1,100	9,450	0.08	790	7,350	0.06	1,580	12,600	0.12
	25	990	8,400	0.08	790	8,400	0.06	630	6,300	0.05	1,210	10,080	0.11
3	8	2,000	10,500	0.34	1,580	10,500	0.32	1,100	8,400	0.25	2,470	12,600	0.40
	12	1,840	10,500	0.28	1,580	10,500	0.24	1,100	8,400	0.19	2,260	12,600	0.34
	16	1,260	10,500	0.21	1,100	9,450	0.18	790	6,300	0.14	1,580	12,600	0.25
	20	1,260	10,500	0.14	1,100	9,450	0.12	790	6,300	0.08	1,580	12,600	0.17
	25	1,260	10,500	0.12	1,100	9,450	0.09	790	6,300	0.07	1,580	12,600	0.14
	30	990	8,400	0.09	790	7,350	0.08	630	5,250	0.06	1,210	10,080	0.12
	40	780	6,720	0.07	570	5,710	0.06	500	4,380	0.05	920	8,060	0.08
3.5	16	2,100	9,450	0.19	1,680	7,560	0.19	1,260	7,350	0.16	1,210	10,080	0.12
	25	1,580	7,880	0.13	1,260	6,300	0.13	890	6,300	0.08	1,210	10,080	0.12
	35	1,050	6,300	0.07	840	5,040	0.07	550	4,730	0.05	1,210	10,080	0.12
4	12	2,310	8,400	0.32	1,850	6,720	0.32	1,370	6,300	0.26	2,930	10,500	0.32
	16	2,210	8,400	0.26	1,760	6,720	0.26	1,260	6,300	0.21	2,840	10,500	0.26
	20	2,100	8,400	0.21	1,680	6,720	0.21	1,160	6,300	0.16	2,580	10,500	0.21
	30	1,580	7,350	0.13	1,260	5,880	0.13	840	5,250	0.08	1,890	8,930	0.13
	35	1,260	6,300	0.11	1,010	5,040	0.11	700	4,730	0.07	1,580	7,560	0.11
	40	950	5,250	0.08	760	4,200	0.08	570	4,200	0.06	1,130	6,300	0.08
	45	790	4,730	0.06	630	3,780	0.06	470	3,680	0.04	950	5,670	0.06
	50	630	4,200	0.04	500	3,360	0.04	350	3,150	0.03	760	5,040	0.04
5	16	2,210	6,300	0.37	1,760	5,040	0.37	1,260	4,730	0.32	2,300	7,560	0.44
	25	1,890	6,300	0.26	1,510	5,040	0.26	1,050	4,730	0.21	890	4,410	0.19
	35	1,260	5,250	0.16	1,010	4,200	0.16	660	3,680	0.11	1,840	5,040	0.09
	50	710	3,680	0.07	570	2,940	0.07	380	2,630	0.05	950	3,780	0.03
6	20	1,890	5,250	0.42	1,510	4,200	0.42	1,050	3,680	0.37	1,080	3,530	2.37
	30	1,470	4,200	0.37	1,180	3,360	0.37	790	3,150	0.32	870	3,020	0.32
	40	1,050	3,680	0.26	840	2,940	0.26	600	2,840	0.21	1,510	3,780	0.19
	50	790	3,150	0.16	630	2,520	0.16	440	2,310	0.11	950	2,770	0.09

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

この商品を見た人は、こんな商品も見ています

	今見ている商品 XALシリーズ超硬ロングネックラジアスエンドミル 4枚刃/ロングネックタイプ	XALシリーズ超硬ロングネックラジアスエンドミル 2枚刃/ロングネックタイプ	MRCシリーズ超硬ロングネックラジアスエンドミル 4枚刃/ロングネックタイプ	MRCシリーズ超硬ロングネックラジアスエンドミル 2枚刃/ロングネックタイプ	TSCシリーズ超硬ロングネックラジアスエンドミル 2枚刃ロングネックタイプ	XCPシリーズ超硬ロングネックラジアスエンドミル調質鋼・高硬度鋼加工用・2枚刃/ロングネックタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	2,840円-	2,340円 -	3,490円 -	2,720円 -	-	2,930円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目〜	在庫品1日目
加工用途（加工形状）	平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	-	平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	-	-
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)
コーティング	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
