ミスミ

XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45°ネジレ/スタブタイプ

数量スライド割引
規格拡大
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

【特長】・一般鋼、アルミ、銅合金などの加工に高いパフォーマンスを発揮・高速高送...

詳細情報を確認する

規格・仕様：

XAL
一般鋼
4枚刃
B（スタブ）

工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
ねじれ角
強ネジレ(45～60°)
コーティング
鋼用
刃数 (枚)
4
コーナー形状
アタリ付き
ねじれ角詳細
45°
刃径公差
0～-0.02mm
シャンク径公差
h6

ご注意

切削条件は、外形図タブの下方をご覧ください。XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）　詳細は「切削工具データダウンロードサービス」ページからご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が35型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

※お望みの仕様が見つからなければ超硬スクエアエンドミル寸法フリー指定もご検討ください。

型番リスト

表示件数

型番

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首角

(°)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.5	2.25	4 ～ 15	6	60	-	-	-	1～1.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2	3	4 ～ 20	6	60	-	-	-	1.5～1.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.5	3.8	5 ～ 25	6	60	-	-	-	2～2.3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3	4.5	6 ～ 30	6	60	-	-	-	2.5～2.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	6	7 ～ 35	6	60	-	-	-	3.5～3.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	7.5	9 ～ 35	6	60	-	-	-	4.5～4.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	9	14 ～ 42	6	60	-	-	-	5.5～5.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	12	17 ～ 51	8	75	-	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	15	20 ～ 50	10	80	-	-	-	9.5～9.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	18	23 ～ 64	12	100	-	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	2 ～ 6	7 ～ 35	6	60	-	-	-	2.8～3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	7.5	9 ～ 35	6	60	-	-	-	3.8～4	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	5 ～ 7	9 ～ 35	6	60	-	-	-	3.8～4	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 9	14 ～ 42	6	60	-	-	-	4.8～5	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 12	17 ～ 51	8	75	-	-	-	6.8～7	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 15	20 ～ 50	10	80	-	-	-	8.8～9	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 18	23 ～ 64	12	100	-	-	-	10.8～11	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	4	6	-	6	60	-	-	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	5	7.5	-	6	60	-	-	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	6	9	-	6	60	-	-	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	12	-	8	75	-	-	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	15	-	10	80	-	-	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	18	-	12	100	-	-	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1	1.5	-	6	60	tebis / Zoller	2D/3D	15±1	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1.5	2.25	-	6	60	tebis / Zoller	2D/3D	15±1	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2	3	-	6	60	tebis / Zoller	2D/3D	15±1	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.5	3.8	-	6	60	tebis / Zoller	2D/3D	15±1	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	3	4.5	-	6	60	tebis / Zoller	2D/3D	15±1	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4	6	-	6	60	tebis / Zoller	2D/3D	15±1	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	5	7.5	-	6	60	tebis / Zoller	2D/3D	15±1	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	6	9	-	6	60	tebis / Zoller	2D/3D	-	-	2	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	12	-	8	75	tebis / Zoller	2D/3D	-	-	2	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	15	-	10	80	tebis / Zoller	2D/3D	-	-	2	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	18	-	12	100	tebis / Zoller	2D/3D	-	-	2	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	14	21	-	12	100	-	-	-	-	-	●	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
1,910円 ( 2,101円 )	在庫品1日目当日出荷可能
3,110円 ( 3,421円 )	在庫品1日目当日出荷可能
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能
3,110円 ( 3,421円 )	在庫品1日目当日出荷可能
1,550円 ( 1,705円 )	在庫品1日目当日出荷可能
1,690円 ( 1,859円 )	在庫品1日目当日出荷可能
1,810円 ( 1,991円 )	在庫品1日目当日出荷可能
1,880円 ( 2,068円 )	在庫品1日目当日出荷可能
2,840円 ( 3,124円 )	在庫品1日目当日出荷可能
3,310円 ( 3,641円 )	在庫品1日目当日出荷可能
6,270円 ( 6,897円 )	在庫品1日目当日出荷可能
11,240円 ( 12,364円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・一般鋼、アルミ、銅合金などの加工に高いパフォーマンスを発揮
・高速高送り加工可能な刃径の1.5倍刃長タイプ
・独自のチップポケット形状により、溝切削を2枚刃並みの切り込み深さで切削可能
・45°ネジレ角により汎用的な30°ネジレのスクエアエンドミルに比べ、回転・送り共に2倍以上の高速加工が可能
・潤滑性に優れたコーティングで、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度が向上（XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません）

ご注意

切削条件は、外形図タブの下方をご覧ください。XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）　詳細は「切削工具データダウンロードサービス」ページからご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

技術情報

特徴・使用例

技術情報

Q 突込みから溝加工や側面加工ができるエンドミルはありますか？
A 多機能エンドミルは突込みや溝加工が可能な独自チップポケット形状で、
高効率側面加工にも適した45°ねじれのエンドミルです。

多機能 4枚刃

Q 突込みのときの切削条件は？
A 突っ込み加工の切削条件は溝加工の切削条件を参考にして、
回転数は溝加工の80％、送り速度は30～40％に設定します。
1度の切込み深さは0.2D～0.5D以下にします。

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
標準首逃がしエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。

型番 XAL-HEM4B

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SCM、SUS）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1～1.8	370	25,000	200	22,300	170	19,100
2～2.8	610	14,700	310	12,300	270	10,700
3・3.5	670	10,600	340	9,000	310	8,000
4・4.5	700	8,000	360	6,800	320	6,000
5・5.5	790	6,400	400	5,400	360	4,800
6・6.5	780	5,300	400	4,500	360	4,000
7・7.5	770	4,500	410	3,900	350	3,400
8・8.5	780	4,000	400	3,400	360	3,000
9	790	3,500	410	3,000	370	2,700
10・10.5	760	3,200	390	2,700	350	2,400
11	760	2,900	400	2,500	350	2,200
12・12.5	770	2,700	400	2,300	350	2,000
13	720	2,400	380	2,100	330	1,800
16	630	2,000	320	1,700	280	1,500
17	590	1,900	300	1,600	260	1,400
18	540	1,800	270	1,500	230	1,300
20	460	1,600	240	1,400	210	1,200
22	400	1,400	210	1,200	190	1,100
Ad	≦0.3D

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SCM、SUS）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1～1.8	550	25,000	370	22,300	310	19,100
2～2.8	910	14,700	580	12,300	500	10,700
3・3.5	1,000	10,600	640	9,000	570	8,000
4・4.5	1,050	8,000	670	6,800	590	6,000
5・5.5	1,170	6,400	750	5,400	660	4,800
6・6.5	1,170	5,300	750	4,500	670	4,000
7・7.5	1,150	4,500	760	3,900	660	3,400
8・8.5	1,160	4,000	750	3,400	660	3,000
9	1,180	3,500	760	3,000	690	2,700
10・10.5	1,140	3,200	730	2,700	650	2,400
11	1,140	2,900	740	2,500	650	2,200
12・12.5	1,150	2,700	740	2,300	640	2,000
13	1,070	2,400	710	2,100	610	1,800
16	930	2,000	600	1,700	530	1,500
17	880	1,900	560	1,600	490	1,400
18	800	1,800	500	1,500	440	1,300
20	680	1,600	450	1,400	390	1,200
22	600	1,400	390	1,200	350	1,100
Ad	≦1.5D		≦1.5D		≦1.5D
Rd	≦0.1D		≦0.05D		≦0.05D

追加工・追加コーディング

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/スタブタイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（首逃しのみ）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

追加工（刃先・刃径・首逃し等）　Ｔ－

● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応

XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/スタブタイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（刃先・刃径・首逃し等）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5）【追加工・オプションを選択する】で、追加工内容・
寸法を指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

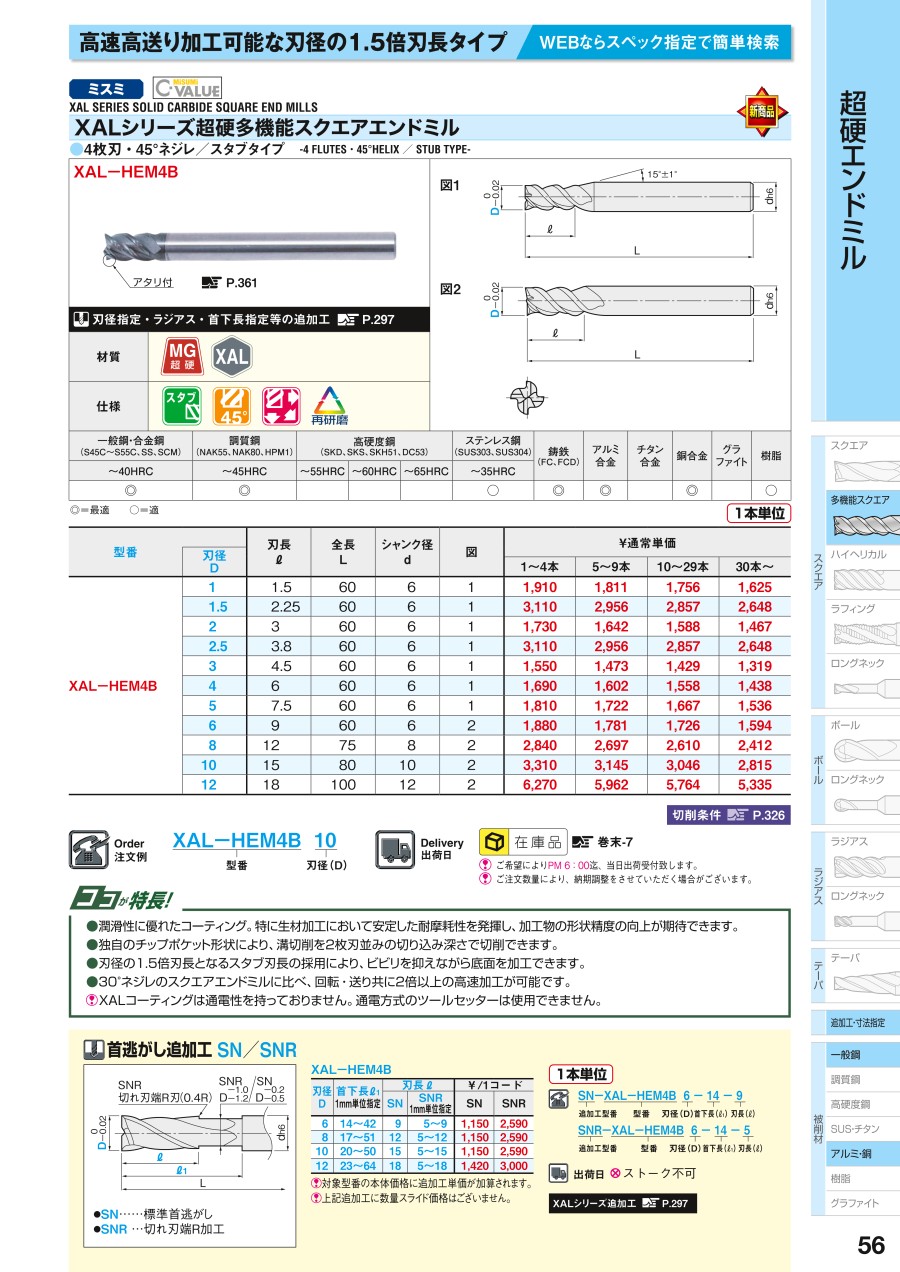

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
