0.4	0.6	0.1	2	4	40	1	1個
0.6	0.9	0.1	2	4	45	1	1個
0.6	0.9	0.1	3	4	45	1	1個
0.6	0.9	0.1	4	4	45	1	1個
0.6	0.9	0.2	4	4	45	1	1個
0.6	0.9	0.1	6	4	45	1	1個
0.6	0.9	0.2	6	4	45	1	1個
0.8	1.2	0.1	2	4	45	1	1個
0.8	1.2	0.2	2	4	45	1	1個
0.8	1.2	0.2	4	4	45	1	1個
0.8	1.2	0.1	6	4	45	1	1個
0.8	1.2	0.2	6	4	45	1	1個
0.8	1.2	0.2	8	4	45	1	1個
1	1.5	0.1	4	4	50	1	1個
1	1.5	0.2	4	4	50	1	1個
1	1.5	0.3	4	4	50	1	1個
1	1.5	0.1	6	4	50	1	1個
1	1.5	0.2	6	4	50	1	1個
1	1.5	0.3	6	4	50	1	1個
1	1.5	0.1	8	4	50	1	1個
1	1.5	0.2	8	4	50	1	1個
1	1.5	0.3	8	4	50	1	1個
1	1.5	0.1	10	4	50	1	1個
1	1.5	0.2	10	4	50	1	1個
1	1.5	0.2	12	4	50	1	1個
1.2	1.8	0.2	4	4	50	1	1個
1.2	1.8	0.2	6	4	50	1	1個
1.2	1.8	0.2	8	4	50	1	1個
1.2	1.8	0.2	12	4	50	1	1個
1.5	2.3	0.2	4	4	50	1	1個
1.5	2.3	0.5	4	4	50	1	1個
1.5	2.3	0.2	6	4	50	1	1個
1.5	2.3	0.3	6	4	50	1	1個
1.5	2.3	0.5	6	4	50	1	1個
1.5	2.3	0.1	8	4	50	1	1個
1.5	2.3	0.2	8	4	50	1	1個
1.5	2.3	0.3	8	4	50	1	1個
1.5	2.3	0.5	8	4	50	1	1個
1.5	2.3	0.1	10	4	50	1	1個
1.5	2.3	0.2	10	4	50	1	1個
1.5	2.3	0.3	10	4	50	1	1個
1.5	2.3	0.5	10	4	50	1	1個
1.5	2.3	0.2	12	4	50	1	1個
1.5	2.3	0.3	12	4	50	1	1個
1.5	2.3	0.2	16	4	50	1	1個
1.5	2.3	0.3	16	4	50	1	1個
2	3	0.1	6	4	50	1	1個
2	3	0.2	6	4	50	1	1個
2	3	0.3	6	4	50	1	1個
2	3	0.5	6	4	50	1	1個
2	3	0.1	8	4	50	1	1個
2	3	0.2	8	4	50	1	1個
2	3	0.3	8	4	50	1	1個
2	3	0.5	8	4	50	1	1個
2	3	0.1	10	4	50	1	1個
2	3	0.2	10	4	50	1	1個
2	3	0.3	10	4	50	1	1個
2	3	0.5	10	4	50	1	1個
2	3	0.1	12	4	50	1	1個
2	3	0.2	12	4	50	1	1個

通常単価(税別) (税込単価)	通常出荷日

3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
2,440円 ( 2,684円 )	在庫品1日目当日出荷可能
2,440円 ( 2,684円 )	在庫品1日目当日出荷可能
2,440円 ( 2,684円 )	在庫品1日目当日出荷可能
2,440円 ( 2,684円 )	在庫品1日目当日出荷可能
2,440円 ( 2,684円 )	在庫品1日目当日出荷可能
2,440円 ( 2,684円 )	在庫品1日目当日出荷可能
2,790円 ( 3,069円 )	在庫品1日目当日出荷可能
2,790円 ( 3,069円 )	在庫品1日目当日出荷可能
2,790円 ( 3,069円 )	在庫品1日目当日出荷可能
2,790円 ( 3,069円 )	在庫品1日目当日出荷可能
2,790円 ( 3,069円 )	在庫品1日目当日出荷可能
2,790円 ( 3,069円 )	在庫品1日目当日出荷可能
2,350円 ( 2,585円 )	在庫品1日目当日出荷可能
2,500円 ( 2,750円 )	在庫品1日目当日出荷可能
2,500円 ( 2,750円 )	在庫品1日目当日出荷可能
2,500円 ( 2,750円 )	在庫品1日目当日出荷可能
2,500円 ( 2,750円 )	在庫品1日目当日出荷可能
2,500円 ( 2,750円 )	在庫品1日目当日出荷可能
2,500円 ( 2,750円 )	在庫品1日目当日出荷可能
2,500円 ( 2,750円 )	在庫品1日目当日出荷可能
2,500円 ( 2,750円 )	在庫品1日目当日出荷可能
2,500円 ( 2,750円 )	在庫品1日目当日出荷可能
2,500円 ( 2,750円 )	在庫品1日目当日出荷可能
2,500円 ( 2,750円 )	在庫品1日目当日出荷可能
2,650円 ( 2,915円 )	在庫品1日目当日出荷可能
2,650円 ( 2,915円 )	在庫品1日目当日出荷可能
2,650円 ( 2,915円 )	在庫品1日目当日出荷可能
2,650円 ( 2,915円 )	在庫品1日目当日出荷可能
2,590円 ( 2,849円 )	在庫品1日目当日出荷可能
2,590円 ( 2,849円 )	在庫品1日目当日出荷可能
2,490円 ( 2,739円 )	在庫品1日目当日出荷可能
2,490円 ( 2,739円 )	在庫品1日目当日出荷可能
2,590円 ( 2,849円 )	在庫品1日目当日出荷可能
2,590円 ( 2,849円 )	在庫品1日目当日出荷可能
2,590円 ( 2,849円 )	在庫品1日目当日出荷可能
2,590円 ( 2,849円 )	在庫品1日目当日出荷可能
2,590円 ( 2,849円 )	在庫品1日目当日出荷可能
2,590円 ( 2,849円 )	在庫品1日目当日出荷可能
2,590円 ( 2,849円 )	在庫品1日目当日出荷可能
2,590円 ( 2,849円 )	在庫品1日目当日出荷可能
2,590円 ( 2,849円 )	在庫品1日目当日出荷可能
2,590円 ( 2,849円 )	在庫品1日目当日出荷可能
2,590円 ( 2,849円 )	在庫品1日目当日出荷可能
2,590円 ( 2,849円 )	在庫品1日目当日出荷可能
2,590円 ( 2,849円 )	在庫品1日目当日出荷可能
2,620円 ( 2,882円 )	在庫品1日目当日出荷可能
2,620円 ( 2,882円 )	在庫品1日目当日出荷可能
2,620円 ( 2,882円 )	在庫品1日目当日出荷可能
2,620円 ( 2,882円 )	在庫品1日目当日出荷可能
2,620円 ( 2,882円 )	在庫品1日目当日出荷可能
2,620円 ( 2,882円 )	在庫品1日目当日出荷可能
2,620円 ( 2,882円 )	在庫品1日目当日出荷可能
2,620円 ( 2,882円 )	在庫品1日目当日出荷可能
2,620円 ( 2,882円 )	在庫品1日目当日出荷可能
2,620円 ( 2,882円 )	在庫品1日目当日出荷可能
2,620円 ( 2,882円 )	在庫品1日目当日出荷可能
2,620円 ( 2,882円 )	在庫品1日目当日出荷可能
2,620円 ( 2,882円 )	在庫品1日目当日出荷可能
2,620円 ( 2,882円 )	在庫品1日目当日出荷可能

基本情報
特徴・使用例

基本情報

【特長】
・ロングネックタイプのため深彫加工に効果的
・超々微粒子超硬母材、密着性と耐熱性に優れたコーティングを採用
・調質鋼50HRCまで加工が可能
・刃先ラジアスは刃先剛性も強化
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

仕様・概要

技術情報

ラジアスエンドミルによる倣い加工のメリット

【Question】

ラジアスエンドミルによる倣い加工のメリットは？

三次元形状の倣い加工に、ボールエンドミルではなくラジアスエンドミルを使用するという話を最近よく聞きます。ラジアスエンドミルを使うと具体的にどのようなメリットがあるのでしょうか。

【Answer】

切削条件の良化

ボールエンドミルの刃径は刃先Rの2倍ですが、ラジアスエンドミルの刃径は刃先Rの寸法に関係なく大きくすることが可能です。刃径が大きいと以下の点で切削条件が良化します。
刃径が大きいと工具剛性が高く、特に小径の場合たおれを小さく抑えることができ、安定した切削が可能です。また、実切削径が大きくなり速い切削速度で加工することが可能なため、加工面精度の向上や工具寿命の向上が見込めます。

ボールエンドミル加工、ラジアスエンドミル加工

平坦部加工の高能率化

ラジアスエンドミルは、ボールエンドミルよりもピックフィードを大きくとることができ、粗加工における加工能率の向上が可能です。

平坦部加工の高能率化

VACシリーズ超硬ロングネックラジアスエンドミル 2枚刃/ロングネックタイプ:関連画像

Q VACとはどのようなコーティングですか？
A VACとはAlCrNコートの密着性と硬度を改善して、
剥離を少なくし耐摩耗性を向上させたコーティングです。

密着性比較：ダイヤモンドコーンで圧をかけた周辺のコート剥離

周辺の剥離あり周辺の剥離無し

Q 材質にSMG超硬とありますが、どのような超硬ですか？
A 超々微粒子超硬のことで、WC粒径約0.5μm以下にして、
硬さと靱性の性能をさらに向上させた高級材料です。

従来MG超硬SMG超硬

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削用は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。

型番 VAC-CR-EM2LB

■溝切削条件

被削材		機械構造用炭素鋼（S45C～S55C）						合金工具鋼・調質鋼（～45HRC）（SKD、SUS、SCM、HPM、NAK）					-	高硬度鋼（～55HRC）
刃径D	有効長	標準			高速			標準			高速			標準
刃径D	有効長	送り速度（mm/min）	回転速度（min^-1）	Ad （mm）	送り速度（mm/min）	回転速度（min^-1）	Ad （mm）	送り速度（mm/min）	回転速度（min^-1）	Ad （mm）	送り速度（mm/min）	回転速度（min^-1）	Ad （mm）	送り速度（mm/min）	回転速度（min^-1）	Ad （mm）
0.4	2	100	35,000	0.056	170	45,500	0.039	45	22,400	0.042	80	29,120	0.029	25	14,000	0.034
0.6	2	125	25,480	0.084	210	33,120	0.059	55	16,800	0.063	90	21,840	0.044	35	10,150	0.050
0.6	4	105	22,930	0.048	180	29,810	0.034	45	15,120	0.036	80	19,660	0.025	30	9,140	0.029
0.6	6	105	22,930	0.030	180	29,810	0.021	45	15,120	0.023	80	19,660	0.016	30	9,140	0.018
0.6	8	80	20,380	0.018	140	26,490	0.013	35	13,440	0.014	60	17,470	0.010	20	8,120	0.011
0.8	2	125	25,480	0.160	210	33,120	0.112	55	16,800	0.120	90	21,840	0.084	35	10,150	0.096
0.8	4	125	25,480	0.112	210	33,120	0.078	55	16,800	0.084	90	21,840	0.059	35	10,150	0.067
0.8	6	105	22,930	0.064	180	29,810	0.045	45	15,120	0.048	80	19,660	0.034	30	9,140	0.038
0.8	8	105	22,930	0.040	180	29,810	0.028	45	15,120	0.030	80	19,660	0.021	30	9,140	0.024
1	4	140	23,170	0.140	240	30,120	0.098	60	15,120	0.105	100	19,660	0.074	35	9,240	0.084
1	6	115	20,850	0.080	190	27,110	0.056	50	13,610	0.060	80	17,690	0.042	30	8,320	0.048
1	8	115	20,850	0.080	190	27,110	0.056	50	13,610	0.060	80	17,690	0.042	30	8,320	0.048
1	10	115	20,850	0.050	190	27,110	0.035	50	13,610	0.038	80	17,690	0.027	30	8,320	0.030
1	12	90	18,540	0.050	150	24,100	0.035	40	12,100	0.038	70	15,730	0.027	25	7,390	0.030
1.2	4	145	20,830	0.168	250	27,080	0.118	65	13,230	0.126	110	17,200	0.088	35	8,190	0.101
1.2	6	145	20,830	0.168	250	27,080	0.118	65	13,230	0.126	110	17,200	0.088	35	8,190	0.101
1.2	8	120	18,750	0.096	200	24,380	0.067	50	11,910	0.072	80	15,480	0.050	30	7,370	0.058
1.2	12	120	18,750	0.060	200	24,380	0.042	50	11,910	0.045	80	15,480	0.032	30	7,370	0.036
1.5	4	150	18,480	0.300	250	24,020	0.210	65	11,340	0.225	110	14,740	0.158	35	7,140	0.180
1.5	6	150	18,480	0.210	250	24,020	0.147	65	11,340	0.158	110	14,740	0.111	35	7,140	0.126
1.5	8	125	16,630	0.120	210	21,620	0.084	55	10,210	0.090	90	13,270	0.063	30	6,430	0.072
1.5	10	125	16,630	0.120	210	21,620	0.084	55	10,210	0.090	90	13,270	0.063	30	6,430	0.072
1.5	12	125	16,630	0.120	210	21,620	0.084	55	10,210	0.090	90	13,270	0.063	30	6,430	0.072
1.5	16	95	14,780	0.075	160	19,210	0.053	45	9,070	0.056	80	11,790	0.039	25	5,710	0.045
2	6	155	15,120	0.400	260	19,660	0.280	70	9,660	0.300	120	12,560	0.210	40	6,050	0.240
2	8	155	15,120	0.280	260	19,660	0.196	70	9,660	0.210	120	12,560	0.147	40	6,050	0.168
2	10	155	15,120	0.280	260	19,660	0.196	70	9,660	0.210	120	12,560	0.147	40	6,050	0.168
2	12	125	13,610	0.160	210	17,690	0.112	60	8,690	0.120	100	11,300	0.084	35	5,450	0.096
2	16	125	13,610	0.160	210	17,690	0.112	60	8,690	0.120	100	11,300	0.084	35	5,450	0.096
2	20	125	13,610	0.100	210	17,690	0.070	60	8,690	0.075	100	11,300	0.053	35	5,450	0.060
3	10	165	11,130	0.420	280	14,470	0.294	80	7,210	0.315	140	9,370	0.221	40	4,410	0.252
3	12	165	11,130	0.420	280	14,470	0.294	80	7,210	0.315	140	9,370	0.221	40	4,410	0.252
3	16	135	10,020	0.240	230	13,030	0.168	65	6,490	0.180	110	8,440	0.126	35	3,970	0.144
3	20	135	10,020	0.240	230	13,030	0.168	65	6,490	0.180	110	8,440	0.126	35	3,970	0.144
3	26	135	10,020	0.150	230	13,030	0.105	65	6,490	0.113	110	8,440	0.079	35	3,970	0.090
3	30	135	10,020	0.150	230	13,030	0.105	65	6,490	0.113	110	8,440	0.079	35	3,970	0.090
4	10	200	8,960	0.800	340	11,650	0.560	100	5,740	0.600	170	7,460	0.420	50	3,610	0.480
4	12	200	8,960	0.800	340	11,650	0.560	100	5,740	0.600	170	7,460	0.420	50	3,610	0.480
4	16	200	8,960	0.560	340	11,650	0.392	100	5,740	0.420	170	7,460	0.294	50	3,610	0.336
4	20	200	8,960	0.560	340	11,650	0.392	100	5,740	0.420	170	7,460	0.294	50	3,610	0.336
4	26	165	8,060	0.320	280	10,480	0.224	80	5,170	0.240	140	6,720	0.168	40	3,250	0.192
4	30	165	8,060	0.320	280	10,480	0.224	80	5,170	0.240	140	6,720	0.168	40	3,250	0.192
4	50	130	7,170	0.200	220	9,320	0.140	65	4,590	0.150	110	5,970	0.105	30	2,880	0.120
6	20	300	6,650	0.840	510	8,650	0.588	150	4,200	0.630	250	5,460	0.441	70	2,750	0.504
6	30	300	6,650	0.840	510	8,650	0.588	150	4,200	0.630	250	5,460	0.441	70	2,750	0.504
8	25	320	5,040	1.120	540	6,550	0.784	150	3,190	0.840	250	4,150	0.588	70	2,110	0.672
10	30	320	4,200	2.000	540	5,460	1.400	150	2,800	1.500	250	3,640	1.050	70	1,690	1.200
12	32	250	3,500	2.400	420	4,550	1.680	135	2,340	1.800	230	3,040	1.260	60	1,400	1.440

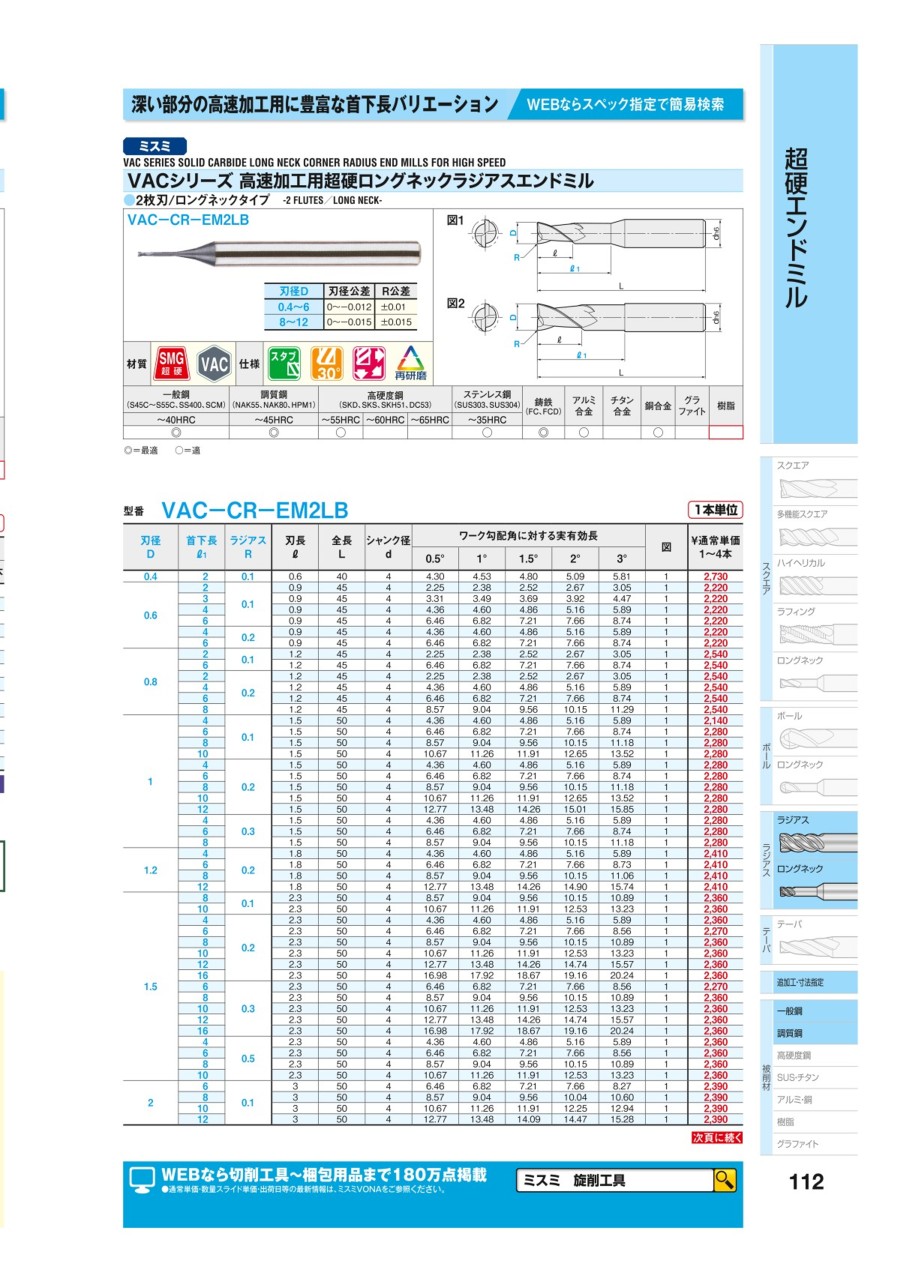

カタログ
