XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ロングタイプ

数量スライド割引
規格拡大
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（29件）

通常単価(税別): -

税込単価: -

【特長】・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮・立壁加工を効...

詳細情報を確認する

工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
ねじれ角
強ネジレ(45～60°)
コーティング
鋼用
刃数 (枚)
4

ご注意

XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が79型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

※お望みの仕様が見つからなければ超硬スクエアエンドミル寸法フリー指定もご検討ください。

型番リスト

表示件数

型番

SN-XAL-HEM4L1.5-[9-15/1]-7.5

SN-XAL-HEM4L2-6-[11-20/1]-10

SN-XAL-HEM4L2-[11-20/1]-10

SN-XAL-HEM4L2.5-6-[16-25/1]-12.5

SN-XAL-HEM4L2.5-[14-25/1]-12.5

SN-XAL-HEM4L3-[16-30/1]-15

SN-XAL-HEM4L3.5-[19-35/1]-17.5

SN-XAL-HEM4L4-[21-35/1]-20

SN-XAL-HEM4L5-[26-40/1]-25

SN-XAL-HEM4L6-[35-57/1]-30

SN-XAL-HEM4L8-[45-66/1]-40

SN-XAL-HEM4L10-[55-70/1]-50

SN-XAL-HEM4L12-[65-69/1]-60

SN-XAL-HPEM4L2-[11-20/1]-10

SN-XAL-HPEM4L2.5-[14-25/1]-12.5

SN-XAL-HPEM4L3-[16-30/1]-15

SN-XAL-HPEM4L4-[21-35/1]-20

SN-XAL-HPEM4L5-[26-40/1]-25

SN-XAL-HPEM4L6-[35-52/1]-30

SN-XAL-HPEM4L8-[45-66/1]-40

SN-XAL-HPEM4L10-[55-70/1]-50

SN-XAL-HPEM4L12-[65-69/1]-60

SNR-XAL-HEM4L4-[21-35/1]-[5-20/1]

SNR-XAL-HEM4L5-[26-40/1]-[5-25/1]

SNR-XAL-HEM4L6-[35-57/1]-[5-30/1]

SNR-XAL-HEM4L8-[45-66/1]-[5-40/1]

SNR-XAL-HEM4L10-[55-70/1]-[5-50/1]

SNR-XAL-HEM4L12-[65-69/1]-[5-60/1]

SNR-XAL-HEM4L16-[70-103/1]-[10-65/1]

SNR-XAL-HPEM4L4-[21-35/1]-[5-20/1]

SNR-XAL-HPEM4L5-[26-40/1]-[5-25/1]

SNR-XAL-HPEM4L6-[35-52/1]-[5-30/1]

SNR-XAL-HPEM4L8-[45-66/1]-[5-40/1]

SNR-XAL-HPEM4L10-[55-70/1]-[5-50/1]

SNR-XAL-HPEM4L12-[65-69/1]-[5-60/1]

SNR-XAL-HPEM4L16-[70-80/1]-[10-65/1]

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

コーナー形状

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

刃径公差

首径

(mm)

図

●在庫品　□製作品

最小発注数量

平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	1.5	7.5	9 ～ 15	4	45	アタリ付き	-	-	-0.02～0	1～1.3	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	2	10	11 ～ 20	6	55	アタリ付き	-	-	-0.02～0	1.5～1.8	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	2	10	11 ～ 20	4	50	アタリ付き	-	-	-0.02～0	1.5～1.8	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	2.5	12.5	16 ～ 25	6	55	アタリ付き	-	-	-0.02～0	2～2.3	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	2.5	12.5	14 ～ 25	4	50	アタリ付き	-	-	-0.02～0	2～2.3	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	3	15	16 ～ 30	6	55	アタリ付き	-	-	-0.02～0	2.5～2.8	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	3.5	17.5	19 ～ 35	6	60	アタリ付き	-	-	-0.02～0	3～3.3	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	4	20	21 ～ 35	6	60	アタリ付き	-	-	-0.02～0	3.5～3.8	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	5	25	26 ～ 40	6	65	アタリ付き	-	-	-0.02～0	4.5～4.8	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	6	30	35 ～ 57	6	75	アタリ付き	-	-	-0.02～0	5.5～5.8	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	8	40	45 ～ 66	8	90	アタリ付き	-	-	-0.02～0	7.5～7.8	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	10	50	55 ～ 70	10	100	アタリ付き	-	-	-0.02～0	9.5～9.8	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	12	60	65 ～ 69	12	105	アタリ付き	-	-	-0.02～0	11.5～11.8	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	2	10	11 ～ 20	4	50	ピンカド	-	-	-0.02～0	1.5～1.8	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	2.5	12.5	14 ～ 25	4	50	ピンカド	-	-	-0.02～0	2～2.3	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	3	15	16 ～ 30	6	55	ピンカド	-	-	-0.02～0	2.5～2.8	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	4	20	21 ～ 35	6	60	ピンカド	-	-	-0.02～0	3.5～3.8	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	5	25	26 ～ 40	6	65	ピンカド	-	-	-0.02～0	4.5～4.8	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	6	30	35 ～ 52	6	75	ピンカド	-	-	-	5.5～5.8	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	8	40	45 ～ 66	8	90	ピンカド	-	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	10	50	55 ～ 70	10	100	ピンカド	-	-	-	9.5～9.8	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	12	60	65 ～ 69	12	105	ピンカド	-	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	4	5 ～ 20	21 ～ 35	6	60	アタリ付き	-	-	-0.02～0	2.8～3	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	5	5 ～ 25	26 ～ 40	6	65	アタリ付き	-	-	-0.02～0	3.8～4	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 30	35 ～ 57	6	75	アタリ付き	-	-	-0.02～0	4.8～5	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 40	45 ～ 66	8	90	アタリ付き	-	-	-0.02～0	6.8～7	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 50	55 ～ 70	10	100	アタリ付き	-	-	-0.02～0	8.8～9	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 60	65 ～ 69	12	105	アタリ付き	-	-	-0.02～0	10.8～11	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	16	10 ～ 65	70 ～ 103	16	135	アタリ付き	-	-	-0.02～0	14.8～15	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	4	5 ～ 20	21 ～ 35	6	60	ピンカド	-	-	-0.02～0	2.8～3	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	5	5 ～ 25	26 ～ 40	6	65	ピンカド	-	-	-0.02～0	3.8～4	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 30	35 ～ 52	6	75	ピンカド	-	-	-	4.8～5	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 40	45 ～ 66	8	90	ピンカド	-	-	-	6.8～7	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 50	55 ～ 70	10	100	ピンカド	-	-	-	8.8～9	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 60	65 ～ 69	12	105	ピンカド	-	-	-	10.8～11	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	16	10 ～ 65	70 ～ 80	16	135	ピンカド	-	-	-	14.8～15	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	4	20	-	6	60	アタリ付き	-	-	-0.02～0	-	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	5	25	-	6	65	アタリ付き	-	-	-0.02～0	-	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	6	30	-	6	75	アタリ付き	-	-	-0.02～0	-	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	40	-	8	90	アタリ付き	-	-	-0.02～0	-	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	50	-	10	100	アタリ付き	-	-	-0.02～0	-	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	60	-	12	105	アタリ付き	-	-	-0.02～0	-	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	16	65	-	16	135	アタリ付き	-	-	-0.02～0	-	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	20	80	-	20	150	アタリ付き	-	-	-0.02～0	-	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	4	20	-	6	60	ピンカド	-	-	-0.02～0	-	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	5	25	-	6	65	ピンカド	-	-	-0.02～0	-	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	6	30	-	6	75	ピンカド	-	-	-0.02～0	-	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	40	-	8	90	ピンカド	-	-	-0.02～0	-	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	50	-	10	100	ピンカド	-	-	-0.02～0	-	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	60	-	12	105	ピンカド	-	-	-0.02～0	-	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	16	65	-	16	135	ピンカド	-	-	-0.02～0	-	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	20	75	-	20	150	ピンカド	-	-	-0.02～0	-	-	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	メーカー標準品	1	5	-	4	45	アタリ付き	tebis / Zoller	2D/3D	-0.02～0	-	1	●	1個
平面 / 側面 / 溝 / 傾斜切り込み	メーカー標準品	1.5	7.5	-	4	45	アタリ付き	tebis / Zoller	2D/3D	-0.02～0	-	1	●	1個
平面 / 側面 / 溝 / 傾斜切り込み	メーカー標準品	2	10	-	4	50	アタリ付き	tebis / Zoller	2D/3D	-0.02～0	-	1	●	1個
平面 / 側面 / 溝 / 傾斜切り込み	メーカー標準品	2	10	-	6	55	アタリ付き	tebis / Zoller	2D/3D	-0.02～0	-	1	●	1個
平面 / 側面 / 溝 / 傾斜切り込み	メーカー標準品	2.5	12.5	-	4	50	アタリ付き	tebis / Zoller	2D/3D	-0.02～0	-	1	●	1個
平面 / 側面 / 溝 / 傾斜切り込み	メーカー標準品	2.5	12.5	-	6	55	アタリ付き	-	-	-0.02～0	-	-	●	1個
平面 / 側面 / 溝 / 傾斜切り込み	メーカー標準品	3	15	-	6	55	アタリ付き	tebis / Zoller	2D/3D	-0.02～0	-	1	●	1個
平面 / 側面 / 溝 / 傾斜切り込み	メーカー標準品	3.5	17.5	-	6	60	アタリ付き	tebis / Zoller	2D/3D	-0.02～0	-	1	●	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
2,070円 ( 2,277円 )	在庫品1日目当日出荷可能
2,070円 ( 2,277円 )	在庫品1日目当日出荷可能
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能
2,070円 ( 2,277円 )	在庫品1日目当日出荷可能
2,770円 ( 3,047円 )	在庫品1日目当日出荷可能

基本情報
特徴・使用例
追加工・追加コーディング

基本情報

【特長】
・一般鋼、アルミ、銅合金の加工に高いパフォーマンスを発揮
・立壁加工を効率的に加工できる 45°ネジレロング刃長タイプ
・45°ネジレ角により汎用的な30°ネジレに比べ高速加工に最適
・潤滑性に優れたコーティングで、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度が向上（XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません）
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q 突込みから溝加工や側面加工ができるエンドミルはありますか？
A 多機能エンドミルは突込みや溝加工が可能な独自チップポケット形状で、
高効率側面加工にも適した45°ねじれのエンドミルです。

多機能 4枚刃

Q 突込みのときの切削条件は？
A 突っ込み加工の切削条件は溝加工の切削条件を参考にして、
回転数は溝加工の80％、送り速度は30～40％に設定します。
1度の切込み深さは0.2D～0.5D以下にします。

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。

型番 XAL-HEM4L/XAL-HPEM4L

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		銅合金・アルミ合金
刃径 D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1	400	17,400	310	13,620	220	10,830	480	20,870
1.5	450	14,500	350	11,350	250	9,020	540	17,400
2	530	11,640	420	9,110	310	7,250	640	13,970
2.5	640	9,350	500	7,320	360	5,820	770	11,220
3	710	7,790	560	6,100	410	4,850	860	9,350
4	740	5,850	600	4,560	430	3,640	880	7,010
5	770	4,670	620	3,640	460	2,910	920	5,600
6	920	3,900	690	3,050	480	2,430	1,110	4,680
8	920	2,940	660	2,280	470	1,800	1,110	3,530
10	810	2,350	630	1,840	430	1,440	970	2,820
12	810	1,950	620	1,510	390	1,210	970	2,340
16	700	1,470	550	1,140	330	920	840	1,760
20	560	1,180	430	920	290	720	670	1,410
Ad	≦1.5D		≦1.5D		≦1.5D		≦1.5D
Rd	≦0.2D		≦0.1D		≦0.1D		≦0.2D

XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ロングタイプ:関連画像

追加工・追加コーディング

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ロングタイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（首逃しのみ）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

追加工（刃先・刃径・首逃し等）　Ｔ－

● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応

XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ロングタイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（刃先・刃径・首逃し等）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5）【追加工・オプションを選択する】で、追加工内容・
寸法を指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

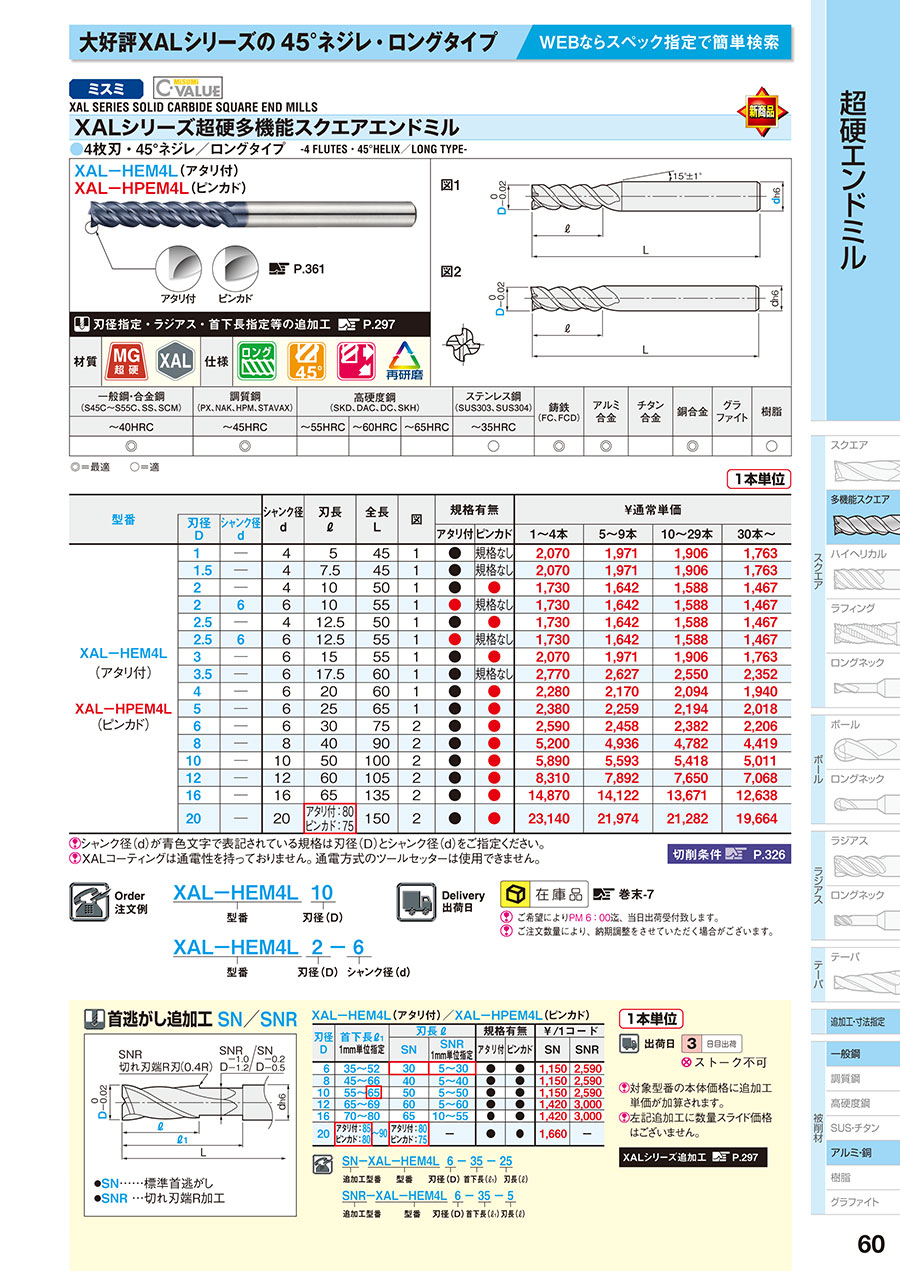

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ロングタイプのレビュー

4.7平均満足度：4.729件のレビュー

星5
72%
星4
28%
星3
0%
星2
0%
星1
0%

社内部品加工用

満足度：5.02023/07/04

アルミや鉄系統の加工をしていますが全く問題ありません。エンドミルの形状指定も詳細に指定出来るので大変重宝しています。

0人が参考にしています。

金型加工

満足度：5.02023/05/25

選定について形状種類、サイズ、長さなど選べるので良い。値段も明確なのでたいへん発注しやすいです。

0人が参考にしています。

マシニングで使用

満足度：5.02023/03/23

いつも金型加工の切削に使用しています。仕上げ精度もコストパフォーマンスも抜群です。

0人が参考にしています。

穴あけに使用

満足度：5.02022/08/11

金型の穴あけに使用。長いものを探していたので、ありがたいです。価格も安いのでありがたいです。

0人が参考にしています。

深長孔加工に使用

満足度：5.02022/06/16

深めの長孔加工に使用しました。 SS材に使用しました。加工基準の80パーセント位で加工しました。持ちもよくコスパもいい...もっと読む

0人が参考にしています。

29件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ロングタイプ	XALシリーズ超硬多機能スクエアエンドミル 3枚刃/45°ネジレ/ロングタイプ	XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ショートタイプ	XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/レギュラータイプ	XALシリーズ超硬多機能スクエアエンドミル 4枚刃/45°ネジレ/スタブタイプ	XALシリーズ超硬多機能スクエアエンドミル 3枚刃/45゜ネジレ/ショートタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
ねじれ角	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)
コーティング	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
刃数(枚)	4	3	4	4	4	3
