ミスミ

生爪加工用治具

通常単価(税別): 12,600円～42,530円

税込単価: 13,860円～46,783円

通常出荷日：在庫品1日目当日出荷可能

【特長】・旋盤加工にて北川製チャックへの適合タイプをラインナップ・ワークをチャッキングした時と同じ状態...

詳細を確認

4.54.5

よく一緒に見られています

ミスミ

生爪

通常価格(税別)： 2,570円 (税込価格：2,827円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

生爪円形爪

通常価格(税別)： 18,480円 (税込価格：20,328円)

通常出荷日：在庫品1日目

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図
型番リスト
詳細情報
カタログ

外形図

生爪加工用治具:関連画像

型番リスト

表示件数

型番

適応チャック呼びサイズ

内径寸法A

(mm)

適合チャック

(mm)

ストローク

最大重量

最高速度

最小発注数量

5	-	N-05、B-205	12	140	60	12	28	9	13	-	-	-	1個
6	-	N-06、B-06、BB206、B-206	12	168	80	12	32	9	16.5	-	-	-	1個
8	-	N-08、B-08、BB208、B-208	12	218	115	15	36	9	18.5	-	-	-	1個
10	-	N-10、B-10、BB210、B-210	12	259	150	17	40	9	18.5	-	-	-	1個
12	-	N-12、B-12、BB212、B-212	15	316	188	21	50	9	22.5	-	-	-	1個
15	-	N-15、B-15	20	380	230	23	52	16	31	-	-	-	1個
5、6、8	100	5､6､8	-	170	26	13	7	19	61	7.4	1500	800	1個
6、8、10	125	6､8､10	-	200	26	16.3	8	19	61	7.4	1500	700	1個
8、10、12	160	8､10､12	-	248	31	18.3	8	24	80	8.5	1750	600	1個

通常単価(税別) (税込単価)	通常出荷日

12,600円 ( 13,860円 )	在庫品1日目当日出荷可能
16,150円 ( 17,765円 )	在庫品1日目当日出荷可能
17,790円 ( 19,569円 )	在庫品1日目当日出荷可能
19,680円 ( 21,648円 )	在庫品1日目当日出荷可能
30,030円 ( 33,033円 )	在庫品1日目当日出荷可能
41,500円 ( 45,650円 )	在庫品1日目当日出荷可能
31,940円 ( 35,134円 )	在庫品1日目当日出荷可能
32,440円 ( 35,684円 )	在庫品1日目当日出荷可能
42,530円 ( 46,783円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・旋盤加工にて北川製チャックへの適合タイプをラインナップ
・ワークをチャッキングした時と同じ状態で生爪成形が可能
・生爪成形時の芯振れ精度が向上
・材質：ＳＣＭ４４０（生材）

規格・価格

納期

カタログ

商品TOP

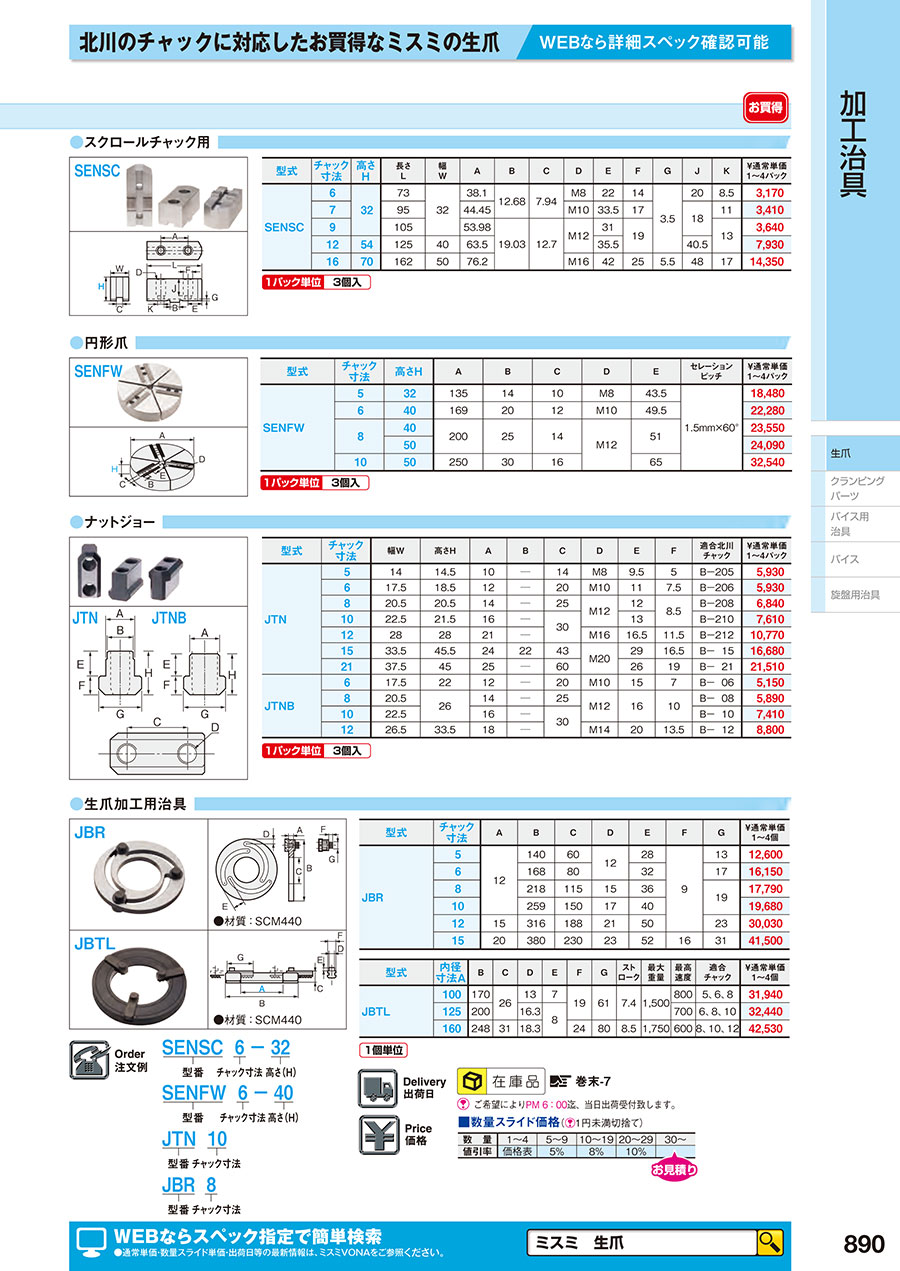

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
生爪
カワシモ
チャックメイト
小林鉄工
生爪成形治具チャック

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

生爪加工用治具のレビュー

4.5平均満足度：4.54件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

生爪成形

満足度：4.02019/04/11

他メーカーと比べて安価でしたが問題なく使用できました成形時間が短縮できよかったです

1人が参考にしています。

旋盤生爪成形用

満足度：5.02019/03/04

干渉と刃物の突き出しを考慮して薄いこのモデルにしました。薄いですが、爪成形には十分な強度だと思います。

0人が参考にしています。

生爪加工

満足度：5.02018/12/22

日本製の値段の高いものと比べてもまったく違いなく使えました。サイズをそろえたいと思います。

0人が参考にしています。

生爪制作用

満足度：4.02018/03/31

他社製と遜色なく、生爪加工できました。種類も豊富にあるので、また他の物も使ってみようと思います。

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

QJBTL125の最大圧力と最大把持力を教えてください。

JBTL125の最大圧力は780KPa、最大把持力は14.7KNです。
