XCPシリーズ超硬ロングネックスクエアエンドミル調質鋼・高硬度鋼加工用・2刃/スタブ(深掘加工用)

数量スライド割引
規格拡大
当日出荷可能

平均満足度4.0

この商品のレビューをみる（5件）

通常単価(税別): 1,490円～2,720円

税込単価: 1,639円～2,992円

【特長】・NAK等の調質鋼からSKD焼入材などの高硬度鋼（～65HRC）まで被...

詳細情報を確認する

工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
2
コーナー形状
アタリ付き
刃径公差
-0.02～0
首角 (°)
10°±1°
●在庫品　□製作品
●

ご注意

切削条件は、外形図タブの下方をご覧ください。
有効長は参考数値です。干渉の恐れがある場合は、必ず計測をお願いします。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が31型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

型番リスト

表示件数

型番

加工用途（加工形状）

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

最小発注数量

平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	0.4	0.6	2	4	40	tebis / Zoller	2D/3D	0.37	2.09	2.2	2.44	2.75	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	0.4	0.6	4	4	40	tebis / Zoller	2D/3D	0.37	4.19	4.4	4.88	5.49	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	0.5	0.7	4	4	40	tebis / Zoller	2D/3D	0.46	4.19	4.4	4.88	5.49	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	0.5	0.7	6	4	40	tebis / Zoller	2D/3D	0.46	6.28	6.59	7.32	8.24	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	0.6	0.9	2	4	40	tebis / Zoller	2D/3D	0.56	2.09	2.2	2.44	2.75	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	0.6	0.9	4	4	40	tebis / Zoller	2D/3D	0.56	4.19	4.4	4.88	5.49	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	0.6	0.9	6	4	40	tebis / Zoller	2D/3D	0.56	6.28	6.59	7.32	8.24	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	0.8	1.2	4	4	40	tebis / Zoller	2D/3D	0.76	4.19	4.4	4.88	5.49	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	0.8	1.2	6	4	40	tebis / Zoller	2D/3D	0.76	6.28	6.59	7.32	8.24	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	0.8	1.2	8	4	40	tebis / Zoller	2D/3D	0.76	8.38	8.79	9.76	10.98	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	1	1.5	4	4	50	tebis / Zoller	2D/3D	0.95	4.19	4.4	4.88	5.49	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	1	1.5	6	4	50	tebis / Zoller	2D/3D	0.95	6.28	6.59	7.32	8.24	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	1	1.5	8	4	50	tebis / Zoller	2D/3D	0.95	8.38	8.79	9.76	10.98	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	1	1.5	10	4	50	tebis / Zoller	2D/3D	0.95	10.47	10.99	12.21	13.73	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	1	1.5	12	4	50	tebis / Zoller	2D/3D	0.95	12.57	13.19	14.56	16.48	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	1.5	2.3	6	4	50	tebis / Zoller	2D/3D	1.45	6.28	6.59	7.32	8.24	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	1.5	2.3	8	4	50	tebis / Zoller	2D/3D	1.45	8.38	8.79	9.76	10.98	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	1.5	2.3	10	4	50	tebis / Zoller	2D/3D	1.45	10.47	10.99	12.21	13.73	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	1.5	2.3	12	4	50	tebis / Zoller	2D/3D	1.45	12.57	13.19	14.65	16.48	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	1.5	2.3	14	4	50	tebis / Zoller	2D/3D	1.45	14.66	15.39	17.09	19.22	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	2	3	6	4	50	tebis / Zoller	2D/3D	1.95	6.28	6.59	7.32	8.24	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	2	3	8	4	50	tebis / Zoller	2D/3D	1.95	8.38	8.79	9.76	10.98	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	2	3	12	4	50	tebis / Zoller	2D/3D	1.95	12.57	13.19	14.65	16.48	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	2	3	14	4	50	tebis / Zoller	2D/3D	1.95	14.66	15.39	17.09	19.22	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	2	3	16	4	50	tebis / Zoller	2D/3D	1.95	16.75	17.58	19.53	干渉なし	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	2	3	18	4	70	tebis / Zoller	2D/3D	1.95	18.85	19.78	21.97	干渉なし	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	2	3	20	4	70	tebis / Zoller	2D/3D	1.95	20.94	21.98	24.41	干渉なし	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	2	3	25	4	70	tebis / Zoller	2D/3D	1.95	26.18	27.47	干渉なし	干渉なし	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	3	4.5	16	6	70	tebis / Zoller	2D/3D	2.9	16.75	17.58	19.53	21.97	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	3	4.5	20	6	70	tebis / Zoller	2D/3D	2.9	20.94	21.98	24.41	27.46	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	3	4.5	30	6	70	tebis / Zoller	2D/3D	2.9	31.41	32.97	36.62	干渉なし	1個

通常単価(税別) (税込単価)	通常出荷日

2,070円 ( 2,277円 )	在庫品1日目当日出荷可能
2,070円 ( 2,277円 )	在庫品1日目当日出荷可能
1,490円 ( 1,639円 )	在庫品1日目当日出荷可能
1,490円 ( 1,639円 )	在庫品1日目当日出荷可能
1,600円 ( 1,760円 )	在庫品1日目当日出荷可能
1,600円 ( 1,760円 )	在庫品1日目当日出荷可能
1,600円 ( 1,760円 )	在庫品1日目当日出荷可能
1,760円 ( 1,936円 )	在庫品1日目当日出荷可能
1,760円 ( 1,936円 )	在庫品1日目当日出荷可能
1,760円 ( 1,936円 )	在庫品1日目当日出荷可能
1,600円 ( 1,760円 )	在庫品1日目当日出荷可能
1,600円 ( 1,760円 )	在庫品1日目当日出荷可能
1,600円 ( 1,760円 )	在庫品1日目当日出荷可能
1,600円 ( 1,760円 )	在庫品1日目当日出荷可能
1,600円 ( 1,760円 )	在庫品1日目当日出荷可能
1,700円 ( 1,870円 )	在庫品1日目当日出荷可能
1,700円 ( 1,870円 )	在庫品1日目当日出荷可能
1,700円 ( 1,870円 )	在庫品1日目当日出荷可能
1,700円 ( 1,870円 )	在庫品1日目当日出荷可能
1,760円 ( 1,936円 )	在庫品1日目当日出荷可能
1,700円 ( 1,870円 )	在庫品1日目当日出荷可能
1,700円 ( 1,870円 )	在庫品1日目当日出荷可能
1,700円 ( 1,870円 )	在庫品1日目当日出荷可能
1,700円 ( 1,870円 )	在庫品1日目当日出荷可能
1,700円 ( 1,870円 )	在庫品1日目当日出荷可能
1,700円 ( 1,870円 )	在庫品1日目当日出荷可能
1,700円 ( 1,870円 )	在庫品1日目当日出荷可能
1,700円 ( 1,870円 )	在庫品1日目当日出荷可能
2,290円 ( 2,519円 )	在庫品1日目当日出荷可能
2,290円 ( 2,519円 )	在庫品1日目当日出荷可能
2,720円 ( 2,992円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・NAK等の調質鋼からSKD焼入材などの高硬度鋼（～65HRC）まで被削材加工に最適
・アタリ付きの刃先で欠損を最大限抑制
・ロングネックにより深彫加工時の工具干渉を回避
・汎用的な30°ネジレ角により、低～中回転域での加工に最適
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

切削条件は、外形図タブの下方をご覧ください。
有効長は参考数値です。干渉の恐れがある場合は、必ず計測をお願いします。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

仕様・概要

XCPコート超硬ロングネックスクエアエンドミル調質鋼・高硬度鋼加工用・2枚刃/スタブタイプ(深リブ加工用):関連画像

技術情報

Q XCPシリーズはどのようなコーティングですか？
A 耐熱性が高く表面硬度が高いコーティングです。高硬度の加工に使用されます。

シリーズ名

コーティング種

主な被削材

耐酸化性（°）

表面硬度(HV)

XCP

Si系

高硬度鋼

約1,200前後

約3,700前後

Q 刃径とシャンク径が同寸のエンドミルで、刃長より深い側面加工はできますか？
A 多くのエンドミルは、刃径もシャンク径も同じ0～マイナス公差ですので
  同寸の場合はシャンクが干渉してしまいます。
  刃長より深い側面切削の場合、シャンク径が刃径より細いものを選択するか、
  首が逃げているロングネックエンドミルから選択します。

シャフト部が干渉するシャフト部が干渉しない

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
切削油は被削材に適したものを選定してください。
切削加工時にビビリが生じた場合は切削条件を下げてご使用ください。

型番 XCP-GEM2LB

■溝切削条件

被削材			調質鋼（～45HRC）		高硬度鋼（～55HRC）		高硬度鋼（～60HRC）		高硬度鋼（～65HRC）
刃径 D	有効長	Ad （mm）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
0.4	2	0.003～0.007	295	30,500	251	25,925	210	26,000	170	19,500
0.4	4	0.002～0.003	270	27,500	230	23,375	180	23,500	150	17,630
0.5	4	0.004～0.007	285	28,000	242	23,800	190	23,800	160	17,850
0.5	6	0.002～0.003	260	25,000	221	21,250	170	21,250	140	15,940
0.6	2	0.011～0.019	410	26,000	349	22,100	300	22,400	240	16,800
	4	0.006～0.01	370	23,600	315	20,060	240	20,160	200	15,120
	6	0.003～0.006	330	21,500	281	18,275	210	18,200	170	13,650
0.8	4	0.013～0.022	465	24,000	395	20,400	300	22,400	240	16,800
	6	0.007～0.012	420	21,600	357	18,360	270	20,160	220	15,120
	8	0.004～0.007	380	19,440	323	16,524	240	18,200	200	13,650
1	4	0.02～0.03	700	21,600	595	18,360	560	20,160	450	15,120
	6	0.01～0.02	580	19,440	493	16,524	465	18,150	380	13,620
	8	0.01～0.02	580	19,440	493	16,524	465	18,150	380	13,620
	10	0.005～0.01	520	17,500	442	14,875	419	16,330	340	12,250
	12	0.005～0.01	520	17,500	442	14,875	419	16,330	340	12,250
1.5	6	0.02～0.05	670	19,040	570	16,184	400	15,680	320	11,760
	8	0.015～0.03	600	17,200	510	14,620	360	14,100	290	10,580
	10	0.015～0.03	600	17,200	510	14,620	360	14,100	290	10,580
	12	0.015～0.03	540	15,500	459	13,175	330	12,700	270	9,530
	14	0.01～0.02	490	13,880	417	11,793	300	11,430	240	8,580
2	6	0.03～0.07	670	12,600	570	10,710	400	11,760	320	8,820
	8	0.03～0.07	670	12,600	570	10,710	400	11,760	320	8,820
	10	0.03～0.07	670	12,600	570	10,710	400	11,760	320	8,820
	12	0.01～0.03	600	11,340	510	9,639	360	10,580	290	7,940
	14	0.01～0.04	600	11,340	510	9,639	360	10,580	290	7,940
	16	0.01～0.04	540	10,200	459	8,670	330	9,530	270	7,150
	18	0.007～0.02	540	10,200	459	8,670	330	9,530	270	7,150
	20	0.007～0.02	490	9,200	417	7,820	300	8,580	240	6,440
	25	0.006～0.01	440	8,300	374	7,055	270	7,720	220	5,790
	30	0.004～0.006	400	7,440	340	6,324	240	6,950	200	5,220
3	16	0.02～0.05	430	8,540	366	7,344	350	8,070	280	6,060
	20	0.02～0.05	385	7,780	327	6,613	310	7,260	250	5,450
	30	0.01～0.03	350	7,000	298	5,950	280	6,550	230	4,920
4	12	0.04～0.1	524	6,715	446	5,705	428	6,277	350	4,680
	16	0.04～0.1	524	6,715	446	5,705	428	6,277	350	4,680
	20	0.04～0.1	440	6,051	374	5,143	354	5,647	290	4,240

XCPシリーズ超硬ロングネックスクエアエンドミル調質鋼・高硬度鋼加工用・2枚刃/スタブタイプ(深リブ加工用):関連画像

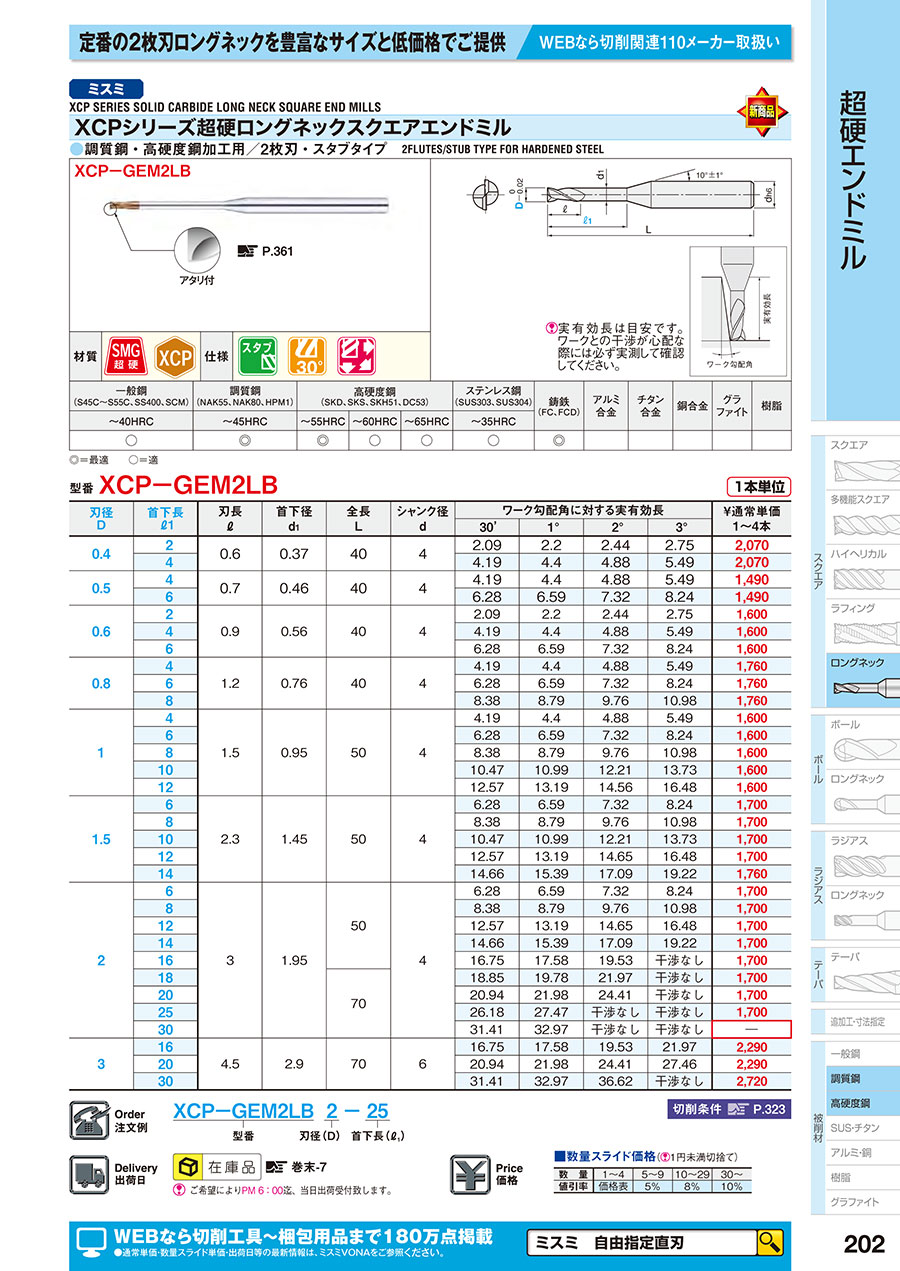

カタログ
