XCPシリーズ超硬ロングネックスクエアエンドミル調質鋼・高硬度鋼加工用・4刃/スタブ(深掘加工用)

数量スライド割引
規格拡大
当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（5件）

通常単価(税別): 1,930円～3,800円

税込単価: 2,123円～4,180円

【特長】・NAK等の調質鋼からSKD焼入材などの高硬度鋼（～65HRC）まで被...

詳細情報を確認する

工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
4
コーナー形状
アタリ付き
刃径公差
-0.02～0
首角 (°)
10°±1°
●在庫品　□製作品
●

ご注意

切削条件は、外形図タブの下方をご覧ください。
有効長は参考数値です。干渉の恐れがある場合は、必ず計測をお願いします。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が30型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

※お望みの仕様が見つからなければ超硬スクエアエンドミル寸法フリー指定もご検討ください。

型番リスト

表示件数

型番

加工用途（加工形状）

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

最小発注数量

平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	1	1.5	4	4	50	tebis / Zoller	2D/3D	0.95	4.17	4.35	4.76	5.26	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	1	1.5	6	4	50	tebis / Zoller	2D/3D	0.95	6.25	6.52	7.14	7.89	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	1	1.5	8	4	50	tebis / Zoller	2D/3D	0.95	8.33	8.7	9.52	10.53	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	1	1.5	10	4	50	tebis / Zoller	2D/3D	0.95	10.42	10.87	11.90	13.16	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	1	1.5	12	4	50	tebis / Zoller	2D/3D	0.95	12.5	13.04	14.29	15.79	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	1.5	2.3	6	4	50	tebis / Zoller	2D/3D	1.45	6.25	6.52	7.14	7.89	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	1.5	2.3	8	4	50	tebis / Zoller	2D/3D	1.45	8.33	8.7	9.52	10.53	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	1.5	2.3	10	4	50	tebis / Zoller	2D/3D	1.45	10.42	10.87	11.90	13.16	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	1.5	2.3	12	4	50	tebis / Zoller	2D/3D	1.45	12.5	13.04	14.29	15.79	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	1.5	2.3	16	4	50	tebis / Zoller	2D/3D	1.45	16.75	17.58	19.53	21.97	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	2	3	6	4	50	tebis / Zoller	2D/3D	1.95	6.28	6.59	7.32	8.24	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	2	3	8	4	50	tebis / Zoller	2D/3D	1.95	8.38	8.79	9.76	10.98	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	2	3	10	4	50	tebis / Zoller	2D/3D	1.95	10.42	10.87	11.90	13.16	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	2	3	12	4	50	tebis / Zoller	2D/3D	1.95	12.5	13.04	14.29	15.79	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	2	3	14	4	50	tebis / Zoller	2D/3D	1.95	14.58	15.22	16.67	18.42	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	2	3	18	4	70	tebis / Zoller	2D/3D	1.95	18.85	19.78	21.97	干渉なし	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	2	3	20	4	70	tebis / Zoller	2D/3D	1.95	20.83	21.74	23.81	干渉なし	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	2	3	25	4	70	tebis / Zoller	2D/3D	1.95	26.18	27.47	干渉なし	干渉なし	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	2	3	30	4	70	tebis / Zoller	2D/3D	1.95	31.41	32.97	干渉なし	干渉なし	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	2.5	3.8	8	4	50	tebis / Zoller	2D/3D	2.4	8.38	8.79	9.76	10.98	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	2.5	3.8	12	4	50	tebis / Zoller	2D/3D	2.4	12.57	13.19	14.65	干渉なし	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	2.5	3.8	25	4	70	tebis / Zoller	2D/3D	2.4	26.18	27.47	干渉なし	干渉なし	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	3	4.5	12	6	50	tebis / Zoller	2D/3D	2.9	12.57	13.19	14.95	16.48	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	3	4.5	16	6	70	tebis / Zoller	2D/3D	2.9	16.67	17.39	19.05	21.05	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	3	4.5	20	6	70	tebis / Zoller	2D/3D	2.9	20.83	21.74	23.81	26.32	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	3	4.5	25	6	70	tebis / Zoller	2D/3D	2.9	26.18	27.47	30.51	干渉なし	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	3	4.5	30	6	70	tebis / Zoller	2D/3D	2.9	31.25	32.61	35.71	干渉なし	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	3	4.5	40	6	100	tebis / Zoller	2D/3D	2.9	41.88	43.96	干渉なし	干渉なし	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	4	6	16	6	50	tebis / Zoller	2D/3D	3.8	16.75	17.58	19.53	干渉なし	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	4	6	20	6	70	tebis / Zoller	2D/3D	3.8	20.83	21.74	23.81	干渉なし	1個

通常単価(税別) (税込単価)	通常出荷日

1,930円 ( 2,123円 )	在庫品1日目当日出荷可能
1,930円 ( 2,123円 )	在庫品1日目当日出荷可能
1,930円 ( 2,123円 )	在庫品1日目当日出荷可能
1,930円 ( 2,123円 )	在庫品1日目当日出荷可能
1,930円 ( 2,123円 )	在庫品1日目当日出荷可能
1,930円 ( 2,123円 )	在庫品1日目当日出荷可能
1,930円 ( 2,123円 )	在庫品1日目当日出荷可能
2,400円 ( 2,640円 )	在庫品1日目当日出荷可能
1,930円 ( 2,123円 )	在庫品1日目当日出荷可能
1,930円 ( 2,123円 )	在庫品1日目当日出荷可能
1,930円 ( 2,123円 )	在庫品1日目当日出荷可能
1,930円 ( 2,123円 )	在庫品1日目当日出荷可能
1,930円 ( 2,123円 )	在庫品1日目当日出荷可能
1,930円 ( 2,123円 )	在庫品1日目当日出荷可能
2,090円 ( 2,299円 )	在庫品1日目当日出荷可能
1,930円 ( 2,123円 )	在庫品1日目当日出荷可能
2,090円 ( 2,299円 )	在庫品1日目当日出荷可能
2,090円 ( 2,299円 )	在庫品1日目当日出荷可能
2,400円 ( 2,640円 )	在庫品1日目当日出荷可能
2,570円 ( 2,827円 )	在庫品1日目当日出荷可能
2,570円 ( 2,827円 )	在庫品1日目当日出荷可能
2,770円 ( 3,047円 )	在庫品1日目当日出荷可能
2,690円 ( 2,959円 )	在庫品1日目当日出荷可能
2,690円 ( 2,959円 )	在庫品1日目当日出荷可能
2,920円 ( 3,212円 )	在庫品1日目当日出荷可能
2,690円 ( 2,959円 )	在庫品1日目当日出荷可能
3,210円 ( 3,531円 )	在庫品1日目当日出荷可能
3,800円 ( 4,180円 )	在庫品1日目当日出荷可能
3,030円 ( 3,333円 )	在庫品1日目当日出荷可能
3,030円 ( 3,333円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・NAK等の調質鋼からSKD焼入材などの高硬度鋼（～65HRC）まで被削材加工に最適
・アタリ付きで刃先の欠損を最大限抑制
・汎用的な30°ネジレ角により、低～中回転域での加工に最適
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

切削条件は、外形図タブの下方をご覧ください。
有効長は参考数値です。干渉の恐れがある場合は、必ず計測をお願いします。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

仕様・概要

XCPコート超硬ロングネックスクエアエンドミル調質鋼・高硬度鋼加工用・4枚刃/スタブタイプ(深リブ加工用):関連画像

技術情報

Q XCPシリーズはどのようなコーティングですか？
A 耐熱性が高く表面硬度が高いコーティングです。高硬度の加工に使用されます。

シリーズ名

コーティング種

主な被削材

耐酸化性（°）

表面硬度(HV)

XCP

Si系

高硬度鋼

約1,200前後

約3,700前後

Q 刃径とシャンク径が同寸のエンドミルで、刃長より深い側面加工はできますか？
A 多くのエンドミルは、刃径もシャンク径も同じ0～マイナス公差ですので
  同寸の場合はシャンクが干渉してしまいます。
  刃長より深い側面切削の場合、シャンク径が刃径より細いものを選択するか、
  首が逃げているロングネックエンドミルから選択します。

シャフト部が干渉するシャフト部が干渉しない

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
切削油は被削材に適したものを選定してください。
切削加工時にビビリが生じた場合は切削条件を下げてご使用ください。

型番 XCP-GEM4LB

■溝切削条件

被削材			調質鋼（～45HRC）		高硬度鋼（～55HRC）		高硬度鋼（～60HRC）		高硬度鋼（～65HRC）
刃径 D		Ad （mm）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1	4	0.02～0.03	1,890	24,150	1,710	21,850	1,620	20,700	900	12,600
	6	0.01～0.02	1,470	18,900	1,330	17,100	1,260	16,200	720	9,000
	8	0.01～0.02	1,260	16,800	1,140	15,200	1,080	14,400	612	7,200
	10	0.005～0.01	1,050	14,700	950	13,300	900	12,600	450	5,400
	12	0.005～0.01	840	12,600	760	11,400	720	10,800	360	4,500
1.5	6	0.02～0.05	1,890	18,900	1,710	17,100	1,620	16,200	900	12,600
	8	0.015～0.03	1,260	16,800	1,140	15,200	1,080	14,400	675	9,000
	10	0.015～0.03	1,155	15,750	1,045	14,250	990	13,500	630	8,100
	12	0.015～0.03	1,050	14,700	950	13,300	900	12,600	550	7,200
	16	0.01～0.03	680	12,500	620	11,310	590	10,710	360	6,120
2	6	0.03～0.07	1,840	16,910	1,660	15,300	1,580	14,490	1,010	9,320
	8	0.03～0.07	1,840	16,910	1,660	15,300	1,580	14,490	1,010	9,320
	10	0.03～0.07	1,470	14,700	1,330	13,300	1,280	12,600	810	8,100
	12	0.01～0.03	1,260	12,600	1,140	11,400	1,080	10,800	720	7,380
	14	0.01～0.03	1,155	11,550	1,045	10,450	990	9,900	630	7,020
	18	0.007～0.02	1,000	10,500	900	9,500	850	8,900	600	6,500
	20	0.007～0.02	708	9,660	713	8,740	675	8,280	460	5,400
	25	0.005～0.01	695	8,650	630	7,860	595	7,450	390	4,860
2.5	8	0.02～0.05	2,020	13,530	1,830	12,240	1,740	11,590	1,110	7,460
	12	0.02～0.05	1,640	11,340	1,480	10,260	1,400	9,720	940	6,640
	20	0.02～0.05	1,470	10,000	1,330	9,050	1,260	8,570	720	5,510
	25	0.01～0.03	1,030	9,450	930	8,550	880	8,100	570	5,220
3	12	0.02～0.05	1,680	11,600	1,480	10,550	1,400	10,000	990	6,300
	16	0.02～0.05	1,470	10,500	1,330	9,500	1,280	9,000	720	5,850
	20	0.02～0.05	1,470	9,450	1,330	8,550	1,280	8,100	720	5,220
	25	0.01～0.03	1,320	9,410	1,190	8,510	1,120	8,060	690	4,960
	30	0.01～0.03	1,260	7,350	1,140	6,650	1,000	6,300	585	4,050
	40	0.003～0.005	840	7,350	760	6,650	720	6,300	495	4,500
4	16	0.04～0.1	1,790	8,160	1,620	7,380	1,540	7,000	1,100	5,000
	20	0.04～0.1	1,680	7,350	1,520	6,650	1,440	6,300	990	4,500
	30	0.04～0.1	1,050	4,725	950	4,275	900	4,050	540	2,970

XCPシリーズ超硬ロングネックスクエアエンドミル調質鋼・高硬度鋼加工用・4枚刃/スタブタイプ(深リブ加工用):関連画像

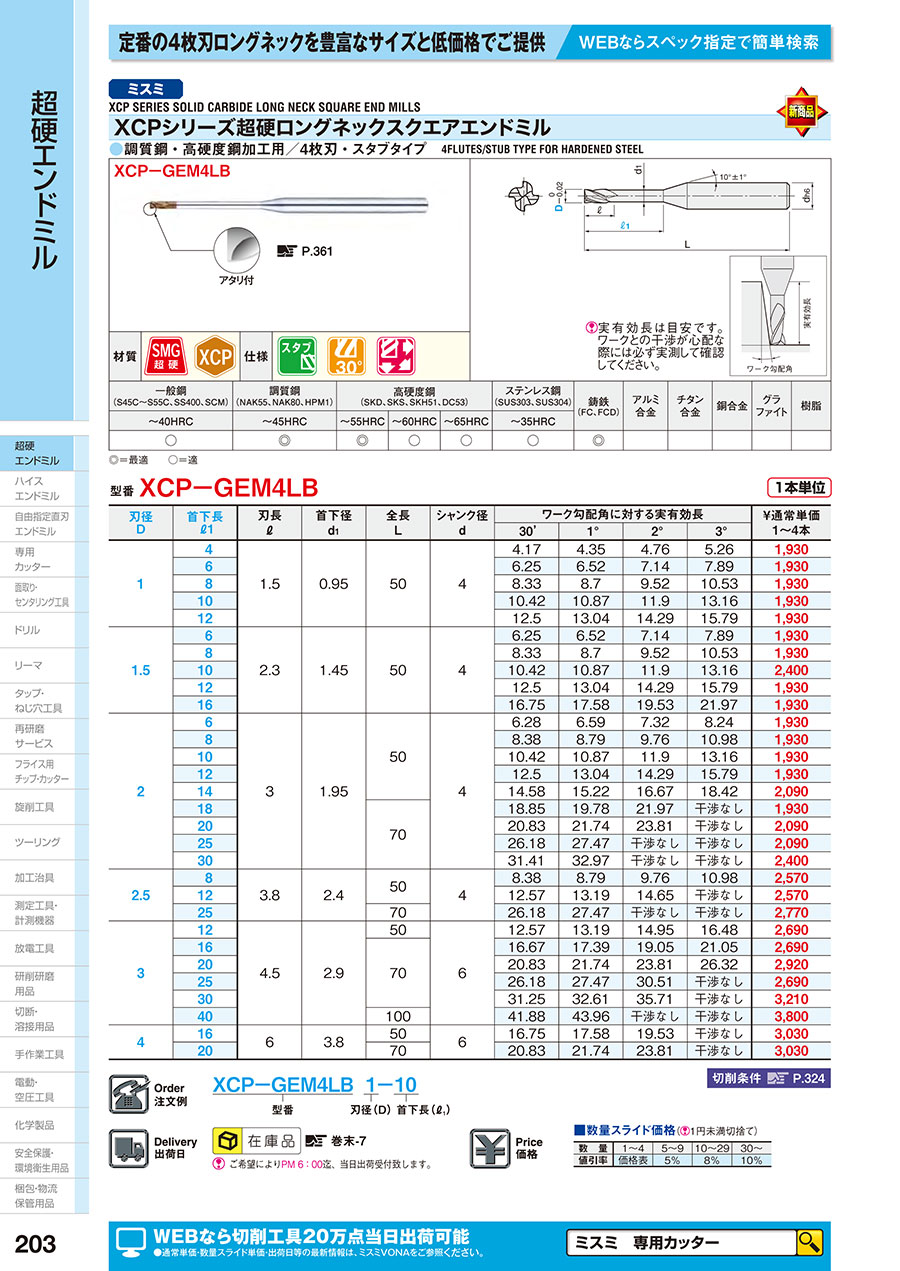

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

XCPシリーズ超硬ロングネックスクエアエンドミル調質鋼・高硬度鋼加工用・4刃/スタブ(深掘加工用)のレビュー

4.2平均満足度：4.25件のレビュー

星5
20%
星4
80%
星3
0%
星2
0%
星1
0%

急に必要になり

満足度：4.02023/02/06

単品購入ができますので、必要個数での購入ができ不要在庫を持たなくて良いので助かります。

0人が参考にしています。

切削加工

満足度：4.02022/06/30

ヒートシンクの仕上げや深リブ部分に使用しました。ビビりにくく耐久性もあるように思います。国産メーカーに比べて価格が安いの...もっと読む

0人が参考にしています。

SUS切削にて

満足度：4.02020/12/10

304加工しましたが、思ったより送りが上げられて、仕上がりも綺麗でした。満足しています。

0人が参考にしています。

金型修理

満足度：5.02020/10/06

金型の修理に使用。今回は深リブ加工以外での使用でしたが、耐久性があり使いやすかったです。

0人が参考にしています。

焼入れ後の金型加工（溝加工）に使用

満足度：4.02020/08/21

普段はXALシリーズを使用して加工しておりましたが、焼入れ後に使用するためこちらを使用。 XALでは2本必要な個所が1本...もっと読む

0人が参考にしています。

5件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 XCPシリーズ超硬ロングネックスクエアエンドミル調質鋼・高硬度鋼加工用・4刃/スタブ(深掘加工用)	XCPシリーズ超硬ロングネックスクエアエンドミル調質鋼・高硬度鋼加工用・2刃/スタブ(深掘加工用)	超硬ロングネックスクエアエンドミル樹脂加工用/2枚刃/スタブ/ロングネックタイプ用	4枚刃超硬ソリッドエンドミルねじれ角30°ロングネックタイプ高硬度鋼加工用 TEC-A4-H	2枚刃超硬ソリッドエンドミルねじれ角30°ロングネックタイプ高硬度鋼加工用 TEC-A2-H	高硬度用超硬4枚刃ロングネックスクエア防振エンドミル LNS4
メーカー	ミスミ	ミスミ	ミスミ	タンガロイ	タンガロイ	インプラス
通常価格	1,930円-	1,490円 -	2,000円 -	5,720円 -	4,433円 -	4,600円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	2日目	2日目	3日目
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄	アルミ / 銅 / グラファイト / 樹脂	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～	調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	不等リード・不等分割
コーティング	鋼用	鋼用	ノンコート	鋼用	鋼用	鋼用
標準/追加工区分	メーカー標準品	メーカー標準品	メーカー標準品	メーカー標準品	メーカー標準品	メーカー標準品
