ミスミ

XCPシリーズ超硬スクエアエンドミル　調質鋼・高硬度加工用　4枚刃/45°ネジレ/ショートタイプ

数量スライド割引
規格拡大
一部当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（5件）

通常単価(税別): -

税込単価: -

【特長】・NAK等の調質鋼からSKD焼入材などの高硬度鋼（～65HRC）まで被...

詳細情報を確認する

規格・仕様：

高硬度鋼
4枚刃
S（ショート）

工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄
ねじれ角
強ネジレ(45～60°)
コーティング
鋼用
刃数 (枚)
4
コーナー形状
アタリ付き
刃径公差
-0.02～0

ご注意

切削条件は、外形図タブの下方をご覧ください。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が24型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

XCPシリーズ超硬スクエアエンドミル調質鋼・高硬度鋼加工用/4枚刃/45゜ネジレ/ショート/レギュラータイプ：関連画像

※レギュラータイプ（刃長：3D）については、こちらをご覧ください。

※お望みの仕様が見つからなければ超硬スクエアエンドミル寸法フリー指定もご検討ください。

型番リスト

表示件数

型番

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2	6	7 ～ 20	6	60	-	-	1.5～1.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3	8	9 ～ 30	6	60	-	-	2.5～2.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	11	12 ～ 35	6	60	-	-	3.5～3.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	13	18 ～ 42	6	60	-	-	5.5～5.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	19	24 ～ 51	8	75	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	22	27 ～ 50	10	80	-	-	9.5～9.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	26	31 ～ 64	12	100	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	5 ～ 11	12 ～ 35	6	60	-	-	2.8～3	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 13	18 ～ 42	6	60	-	-	4.8～5	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 19	24 ～ 51	8	75	-	-	6.8～7	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 22	27 ～ 50	10	80	-	-	8.8～9	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 26	31 ～ 64	12	100	-	-	10.8～11	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	4	11	-	6	60	-	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	6	13	-	6	60	-	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	19	-	8	75	-	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	22	-	10	80	-	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	26	-	12	100	-	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2	6	-	6	60	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	3	8	-	6	60	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4	11	-	6	60	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	6	13	-	6	60	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	19	-	8	75	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	22	-	10	80	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	26	-	12	100	tebis / Zoller	2D/3D	-	2	●	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
2,820円 ( 3,102円 )	在庫品1日目当日出荷可能
2,810円 ( 3,091円 )	在庫品1日目当日出荷可能
2,580円 ( 2,838円 )	在庫品1日目当日出荷可能
3,270円 ( 3,597円 )	在庫品1日目当日出荷可能
4,110円 ( 4,521円 )	在庫品1日目当日出荷可能
5,630円 ( 6,193円 )	在庫品1日目当日出荷可能
7,480円 ( 8,228円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・NAK等の調質鋼からSKD焼入材などの高硬度鋼（～65HRC）まで被削材加工に最適
・45°ネジレ角により汎用的な30°ネジレに比べ高速加工に最適
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

切削条件は、外形図タブの下方をご覧ください。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q 高硬度鋼加工で工具摩耗を抑えるのに、どのような注意点がありますか？
A 高硬度鋼用のエンドミルで推奨切削条件内の加工を行いますが
  その他に
  ・把持力のある焼き嵌めホルダの使用
  ・ダウンカットでの加工
  ・振動させないように必要最低限の刃長と突出し
  ・スミR加工の場合、Ｒより小さい径の工具選択
  などが工具摩耗を軽減するのに効果的です。

Q 高硬度鋼にはどのような種類がありますか？
A 高硬度鋼とは硬度45HRC以上の鋼材を指しています。
  一般的なSC材でも熱処理で高硬度になりますので、加工の際は鋼材名の他、
  熱処理と硬度も確認しておくことが肝心です。
  高硬度鋼としてよく使用される鋼

分類	JIS記号	焼入れ硬度
炭素工具鋼	SK～	58～61HRC
合金工具鋼	SKS～	55～62HRC
合金工具鋼（ダイス鋼）	SKD～	55～62HRC
高速度工具鋼（ハイス鋼）	SKH～	57～66HRC
軸受鋼（ベアリング鋼）	SUJ～	52～63HRC
SUS系	STAVAX（製品名）	45～54HRC

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
加工時にビビリが生じた場合は切削条件を下げてご使用ください。

型番 XCP-HEM4S

■溝切削条件

被削材		調質鋼（～45HRC）		高硬度鋼（～55HRC）		高硬度鋼（～60HRC）		高硬度鋼（～65HRC）
刃径 D		送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
2		480	10,000	416	8,000	220	5,000	165	4,500
3		480	8,900	416	7,120	220	4,200	165	3,780
4		540	6,700	468	5,360	240	3,200	180	2,880
5		585	5,300	507	4,240	260	2,500	195	2,250
6		600	4,500	520	3,600	260	2,100	195	1,890
8		630	3,300	546	2,640	260	1,600	195	1,440
10		570	2,700	494	2,160	240	1,280	180	1,152
12		540	2,200	468	1,760	240	1,060	180	954
Ad		≦0.3D		≦0.2D		≦0.1D		≦0.05D
Rd	D＜6	-		-		-		-
Rd	6≦D	-		-		-		-

■側面切削条件

被削材		調質鋼（～45HRC）		高硬度鋼（～55HRC）		高硬度鋼（～60HRC）		高硬度鋼（～65HRC）
刃径 D		送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
2		750	13,200	710	11,550	440	9,460	350	6,880
3		750	12,720	710	11,130	460	9,350	370	6,800
4		880	9,540	840	8,350	510	7,040	410	5,120
5		920	7,620	920	6,670	610	5,610	490	4,080
6		1,000	6,360	1,000	5,570	580	4,730	460	3,440
8		950	4,800	950	4,200	510	3,520	410	2,560
10		910	3,840	910	3,360	510	2,860	410	2,080
12		910	3,180	910	2,780	510	2,310	410	1,680
Ad		≦1.5D		≦1.2D		≦1.0D		≦1.0D
Rd	D＜6	≦0.03D		≦0.02D		≦0.01D		≦0.01D
Rd	6≦D	≦0.06D		≦0.04D		≦0.02D		≦0.02D

XCPシリーズ超硬スクエアエンドミル調質鋼・高硬度鋼加工用/4枚刃/45゜ネジレ/ショート/レギュラータイプ：関連画像

追加工・追加コーディング

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

XCPシリーズ超硬スクエアエンドミル調質鋼・高硬度鋼加工用/4枚刃/45゜ネジレ/ショート/レギュラータイプ：関連画像

― 追加工ご指定手順―

（1）ミスミVONAトップページより、【切削工具】→【エン
　　　ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
　　　区分】で「追加工（首逃しのみ）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
　　　対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
　　　「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
　　　指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

追加工（刃先・刃径・首逃し等）　Ｔ－

● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応

XCPシリーズ超硬スクエアエンドミル調質鋼・高硬度鋼加工用/4枚刃/45゜ネジレ/ショート/レギュラータイプ：関連画像

― 追加工ご指定手順―

（1）ミスミVONAトップページより、【切削工具】→【エン
　　ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
　　区分】で「追加工（刃先・刃径・首逃し等）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
　　　対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
　　「追加工型番（タイプ）」を選択

（5）【追加工・オプションを選択する】で、追加工内容・
　　寸法を指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

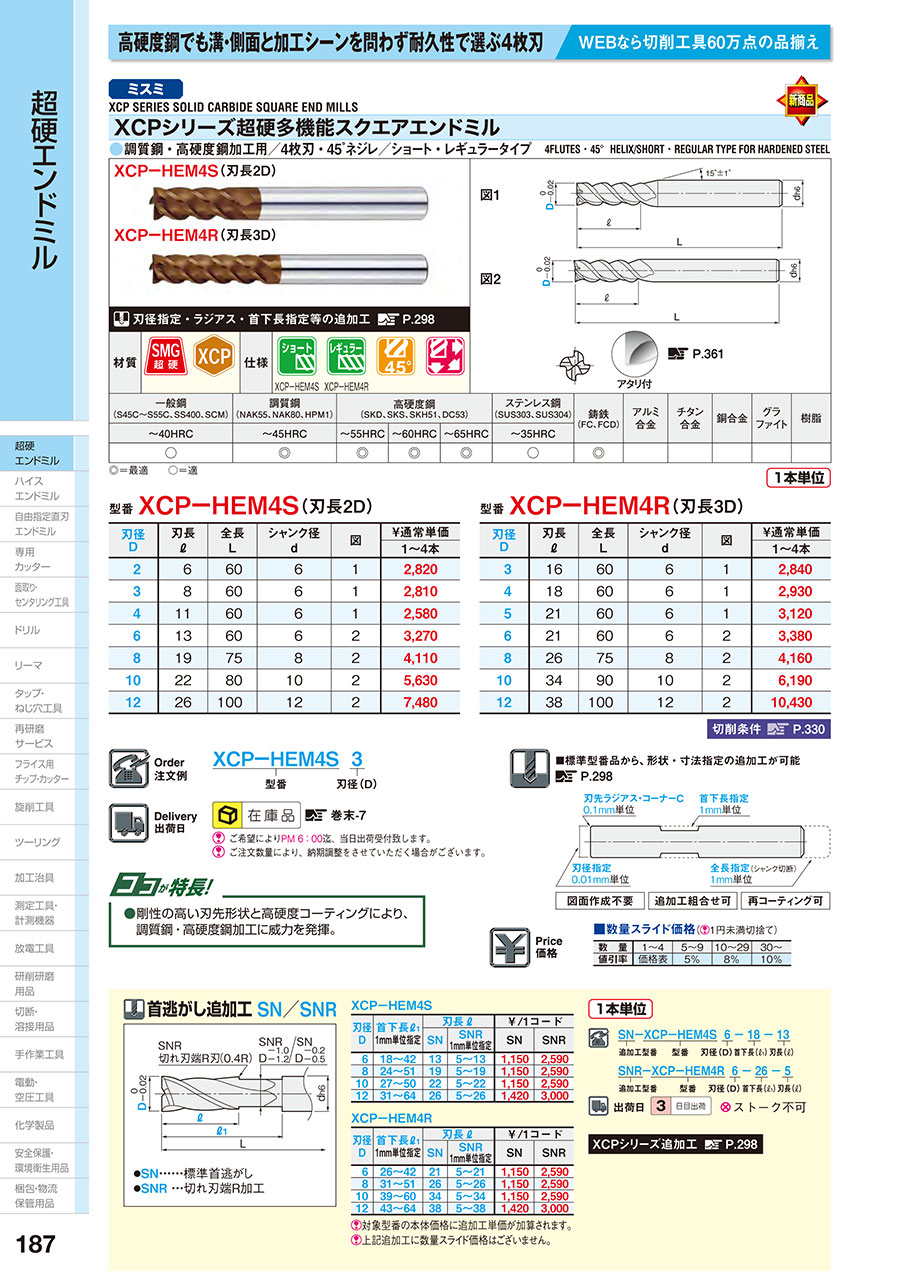

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
