バイス口金－焼入タイプ/セルフカットタイプ－

通常単価(税別): -

税込単価: -

通常出荷日：5日目～8日目

【特長】・寸法指定が可能なバイス用口金のため、各社バイスに取付可能・永く使用可能な焼入材タイプに加えて...

詳細を確認

55.0

未確定：候補が120型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図
型番リスト
詳細情報
カタログ

外形図

製品特長・仕様

外観図

写真はKCGC（S45C）です。焼入材（KCGH）には面によってテンパーカラー（熱処理の色）がつくことがあります。

規格表

適合ボルト	d1	d2	z
M 8	14	9	9
M10	17.5	11	11
M12	20	13	13
M16	26	17	17.5

製品の基本仕様・特長

型番	材質	硬度
KCGH	SK3	55～60HRC
KCGC	S45C	（生材）
KCGA	アルミ（A2017）	-

外形図

型番リスト

表示件数

型番

KCGA100-[30-50/1]-[15-50/1]-F[17-33/1]-P[24-66/1]-MX

KCGA100-[30-50/1]-[15-50/1]-F[17-33/1]-PX-MX

KCGA100-[30-50/1]-[15-50/1]-FX-P[24-66/1]-MX

KCGA100-[30-50/1]-[15-50/1]-FX-PX-MX

KCGA125-[30-50/1]-[15-50/1]-F[17-33/1]-P[24-91/1]-MX

KCGA125-[30-50/1]-[15-50/1]-F[17-33/1]-PX-MX

KCGA125-[30-50/1]-[15-50/1]-FX-P[24-91/1]-MX

KCGA125-[30-50/1]-[15-50/1]-FX-PX-MX

KCGA150-[40-60/1]-[15-50/1]-F[17-43/1]-P[24-116/1]-MX

KCGA150-[40-60/1]-[15-50/1]-F[17-43/1]-PX-MX

KCGA150-[40-60/1]-[15-50/1]-FX-P[24-116/1]-MX

KCGA150-[40-60/1]-[15-50/1]-FX-PX-MX

KCGA160-[40-60/1]-[15-50/1]-F[17-43/1]-P[24-126/1]-MX

KCGA160-[40-60/1]-[15-50/1]-F[17-43/1]-PX-MX

KCGA160-[40-60/1]-[15-50/1]-FX-P[24-126/1]-MX

KCGA160-[40-60/1]-[15-50/1]-FX-PX-MX

KCGA175-[50-70/1]-[15-50/1]-F[17-53/1]-P[24-141/1]-MX

KCGA175-[50-70/1]-[15-50/1]-F[17-53/1]-PX-MX

KCGA175-[50-70/1]-[15-50/1]-FX-P[24-141/1]-MX

KCGA175-[50-70/1]-[15-50/1]-FX-PX-MX

KCGA200-[50-70/1]-[15-50/1]-F[17-53/1]-P[24-166/1]-MX

KCGA200-[50-70/1]-[15-50/1]-F[17-53/1]-PX-MX

KCGA200-[50-70/1]-[15-50/1]-FX-P[24-166/1]-MX

KCGA200-[50-70/1]-[15-50/1]-FX-PX-MX

KCGC100-[30-50/1]-[15-50/1]-F[17-33/0.5]-P[24-66/1]-M[8,10,12,16]

KCGC100-[30-50/1]-[15-50/1]-F[17-33/0.5]-P[24-66/1]-MX

KCGC100-[30-50/1]-[15-50/1]-F[17-33/0.5]-PX-M[8,10,12,16]

KCGC100-[30-50/1]-[15-50/1]-F[17-33/0.5]-PX-MX

KCGC100-[30-50/1]-[15-50/1]-FX-P[24-66/1]-M[8,10,12,16]

KCGC100-[30-50/1]-[15-50/1]-FX-P[24-66/1]-MX

KCGC100-[30-50/1]-[15-50/1]-FX-PX-M[8,10,12,16]

KCGC100-[30-50/1]-[15-50/1]-FX-PX-MX

KCGC125-[30-50/1]-[15-50/1]-F[17-33/0.5]-P[24-91/1]-M[8,10,12,16]

KCGC125-[30-50/1]-[15-50/1]-F[17-33/0.5]-P[24-91/1]-MX

KCGC125-[30-50/1]-[15-50/1]-F[17-33/0.5]-PX-M[8,10,12,16]

KCGC125-[30-50/1]-[15-50/1]-F[17-33/0.5]-PX-MX

KCGC125-[30-50/1]-[15-50/1]-FX-P[24-91/1]-M[8,10,12,16]

KCGC125-[30-50/1]-[15-50/1]-FX-P[24-91/1]-MX

KCGC125-[30-50/1]-[15-50/1]-FX-PX-M[8,10,12,16]

KCGC125-[30-50/1]-[15-50/1]-FX-PX-MX

KCGC150-[40-60/1]-[15-50/1]-F[17-43/0.5]-P[24-116/1]-M[8,10,12,16]

KCGC150-[40-60/1]-[15-50/1]-F[17-43/0.5]-P[24-116/1]-MX

KCGC150-[40-60/1]-[15-50/1]-F[17-43/0.5]-PX-M[8,10,12,16]

KCGC150-[40-60/1]-[15-50/1]-F[17-43/0.5]-PX-MX

KCGC150-[40-60/1]-[15-50/1]-FX-P[24-116/1]-M[8,10,12,16]

KCGC150-[40-60/1]-[15-50/1]-FX-P[24-116/1]-MX

KCGC150-[40-60/1]-[15-50/1]-FX-PX-M[8,10,12,16]

KCGC150-[40-60/1]-[15-50/1]-FX-PX-MX

KCGC160-[40-60/1]-[15-50/1]-F[17-43/1]-P[24-126/1]-M[8,10,12,16]

KCGC160-[40-60/1]-[15-50/1]-F[17-43/1]-P[24-126/1]-MX

KCGC160-[40-60/1]-[15-50/1]-F[17-43/1]-PX-M[8,10,12,16]

KCGC160-[40-60/1]-[15-50/1]-F[17-43/1]-PX-MX

KCGC160-[40-60/1]-[15-50/1]-FX-P[24-126/1]-M[8,10,12,16]

KCGC160-[40-60/1]-[15-50/1]-FX-P[24-126/1]-MX

KCGC160-[40-60/1]-[15-50/1]-FX-PX-M[8,10,12,16]

KCGC160-[40-60/1]-[15-50/1]-FX-PX-MX

KCGC175-[50-70/1]-[15-50/1]-F[17-53/0.5]-P[24-141/1]-M[8,10,12,16]

KCGC175-[50-70/1]-[15-50/1]-F[17-53/0.5]-P[24-141/1]-MX

KCGC175-[50-70/1]-[15-50/1]-F[17-53/0.5]-PX-M[8,10,12,16]

KCGC175-[50-70/1]-[15-50/1]-F[17-53/0.5]-PX-MX

材質

(mm)

硬度

最小発注数量

アルミ(A2017)	100	17 ～ 33	-	30 ～ 50	-	MX	24 ～ 66	-	15 ～ 50	-	1個
アルミ(A2017)	100	17 ～ 33	-	30 ～ 50	-	MX	-	PX	15 ～ 50	-	1個
アルミ(A2017)	100	-	FX	30 ～ 50	-	MX	24 ～ 66	-	15 ～ 50	-	1個
アルミ(A2017)	100	-	FX	30 ～ 50	-	MX	-	PX	15 ～ 50	-	1個
アルミ(A2017)	125	17 ～ 33	-	30 ～ 50	-	MX	24 ～ 91	-	15 ～ 50	-	1個
アルミ(A2017)	125	17 ～ 33	-	30 ～ 50	-	MX	-	PX	15 ～ 50	-	1個
アルミ(A2017)	125	-	FX	30 ～ 50	-	MX	24 ～ 91	-	15 ～ 50	-	1個
アルミ(A2017)	125	-	FX	30 ～ 50	-	MX	-	PX	15 ～ 50	-	1個
アルミ(A2017)	150	17 ～ 43	-	40 ～ 60	-	MX	24 ～ 116	-	15 ～ 50	-	1個
アルミ(A2017)	150	17 ～ 43	-	40 ～ 60	-	MX	-	PX	15 ～ 50	-	1個
アルミ(A2017)	150	-	FX	40 ～ 60	-	MX	24 ～ 116	-	15 ～ 50	-	1個
アルミ(A2017)	150	-	FX	40 ～ 60	-	MX	-	PX	15 ～ 50	-	1個
アルミ(A2017)	160	17 ～ 43	-	40 ～ 60	-	MX	24 ～ 126	-	15 ～ 50	-	1個
アルミ(A2017)	160	17 ～ 43	-	40 ～ 60	-	MX	-	PX	15 ～ 50	-	1個
アルミ(A2017)	160	-	FX	40 ～ 60	-	MX	24 ～ 126	-	15 ～ 50	-	1個
アルミ(A2017)	160	-	FX	40 ～ 60	-	MX	-	PX	15 ～ 50	-	1個
アルミ(A2017)	175	17 ～ 53	-	50 ～ 70	-	MX	24 ～ 141	-	15 ～ 50	-	1個
アルミ(A2017)	175	17 ～ 53	-	50 ～ 70	-	MX	-	PX	15 ～ 50	-	1個
アルミ(A2017)	175	-	FX	50 ～ 70	-	MX	24 ～ 141	-	15 ～ 50	-	1個
アルミ(A2017)	175	-	FX	50 ～ 70	-	MX	-	PX	15 ～ 50	-	1個
アルミ(A2017)	200	17 ～ 53	-	50 ～ 70	-	MX	24 ～ 166	-	15 ～ 50	-	1個
アルミ(A2017)	200	17 ～ 53	-	50 ～ 70	-	MX	-	PX	15 ～ 50	-	1個
アルミ(A2017)	200	-	FX	50 ～ 70	-	MX	24 ～ 166	-	15 ～ 50	-	1個
アルミ(A2017)	200	-	FX	50 ～ 70	-	MX	-	PX	15 ～ 50	-	1個
生材(S45C)	100	17 ～ 33	-	30 ～ 50	8 ～ 16	-	24 ～ 66	-	15 ～ 50	（生材）	1個
生材(S45C)	100	17 ～ 33	-	30 ～ 50	-	MX	24 ～ 66	-	15 ～ 50	（生材）	1個
生材(S45C)	100	17 ～ 33	-	30 ～ 50	8 ～ 16	-	-	PX	15 ～ 50	（生材）	1個
生材(S45C)	100	17 ～ 33	-	30 ～ 50	-	MX	-	PX	15 ～ 50	（生材）	1個
生材(S45C)	100	-	FX	30 ～ 50	8 ～ 16	-	24 ～ 66	-	15 ～ 50	（生材）	1個
生材(S45C)	100	-	FX	30 ～ 50	-	MX	24 ～ 66	-	15 ～ 50	（生材）	1個
生材(S45C)	100	-	FX	30 ～ 50	8 ～ 16	-	-	PX	15 ～ 50	（生材）	1個
生材(S45C)	100	-	FX	30 ～ 50	-	MX	-	PX	15 ～ 50	（生材）	1個
生材(S45C)	125	17 ～ 33	-	30 ～ 50	8 ～ 16	-	24 ～ 91	-	15 ～ 50	（生材）	1個
生材(S45C)	125	17 ～ 33	-	30 ～ 50	-	MX	24 ～ 91	-	15 ～ 50	（生材）	1個
生材(S45C)	125	17 ～ 33	-	30 ～ 50	8 ～ 16	-	-	PX	15 ～ 50	（生材）	1個
生材(S45C)	125	17 ～ 33	-	30 ～ 50	-	MX	-	PX	15 ～ 50	（生材）	1個
生材(S45C)	125	-	FX	30 ～ 50	8 ～ 16	-	24 ～ 91	-	15 ～ 50	（生材）	1個
生材(S45C)	125	-	FX	30 ～ 50	-	MX	24 ～ 91	-	15 ～ 50	（生材）	1個
生材(S45C)	125	-	FX	30 ～ 50	8 ～ 16	-	-	PX	15 ～ 50	（生材）	1個
生材(S45C)	125	-	FX	30 ～ 50	-	MX	-	PX	15 ～ 50	（生材）	1個
生材(S45C)	150	17 ～ 43	-	40 ～ 60	8 ～ 16	-	24 ～ 116	-	15 ～ 50	（生材）	1個
生材(S45C)	150	17 ～ 43	-	40 ～ 60	-	MX	24 ～ 116	-	15 ～ 50	（生材）	1個
生材(S45C)	150	17 ～ 43	-	40 ～ 60	8 ～ 16	-	-	PX	15 ～ 50	（生材）	1個
生材(S45C)	150	17 ～ 43	-	40 ～ 60	-	MX	-	PX	15 ～ 50	（生材）	1個
生材(S45C)	150	-	FX	40 ～ 60	8 ～ 16	-	24 ～ 116	-	15 ～ 50	（生材）	1個
生材(S45C)	150	-	FX	40 ～ 60	-	MX	24 ～ 116	-	15 ～ 50	（生材）	1個
生材(S45C)	150	-	FX	40 ～ 60	8 ～ 16	-	-	PX	15 ～ 50	（生材）	1個
生材(S45C)	150	-	FX	40 ～ 60	-	MX	-	PX	15 ～ 50	（生材）	1個
生材(S45C)	160	17 ～ 43	-	40 ～ 60	8 ～ 16	-	24 ～ 126	-	15 ～ 50	（生材）	1個
生材(S45C)	160	17 ～ 43	-	40 ～ 60	-	MX	24 ～ 126	-	15 ～ 50	（生材）	1個
生材(S45C)	160	17 ～ 43	-	40 ～ 60	8 ～ 16	-	-	PX	15 ～ 50	（生材）	1個
生材(S45C)	160	17 ～ 43	-	40 ～ 60	-	MX	-	PX	15 ～ 50	（生材）	1個
生材(S45C)	160	-	FX	40 ～ 60	8 ～ 16	-	24 ～ 126	-	15 ～ 50	（生材）	1個
生材(S45C)	160	-	FX	40 ～ 60	-	MX	24 ～ 126	-	15 ～ 50	（生材）	1個
生材(S45C)	160	-	FX	40 ～ 60	8 ～ 16	-	-	PX	15 ～ 50	（生材）	1個
生材(S45C)	160	-	FX	40 ～ 60	-	MX	-	PX	15 ～ 50	（生材）	1個
生材(S45C)	175	17 ～ 53	-	50 ～ 70	8 ～ 16	-	24 ～ 141	-	15 ～ 50	（生材）	1個
生材(S45C)	175	17 ～ 53	-	50 ～ 70	-	MX	24 ～ 141	-	15 ～ 50	（生材）	1個
生材(S45C)	175	17 ～ 53	-	50 ～ 70	8 ～ 16	-	-	PX	15 ～ 50	（生材）	1個
生材(S45C)	175	17 ～ 53	-	50 ～ 70	-	MX	-	PX	15 ～ 50	（生材）	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報
規格・価格
特徴・使用例
追加工・追加コーディング

基本情報

【特長】
・寸法指定が可能なバイス用口金のため、各社バイスに取付可能
・永く使用可能な焼入材タイプに加えて、セルフカットが可能なS45Cタイプ、アルミタイプも取り揃え

規格・価格

注文例

規格表

型番

H
1mm単位指定

T
1mm単位指定

F
0.5mm単位指定

P
1mm単位指定

M
(適合ボルト選択)

KCGH
焼入材(SK3)

KCGC
生材(S45C)

KCGA
アルミ(A2017)

100

30〜50
(M16…▶36〜50)

KCGH

*15〜30
(M16…▶20〜30)

KCGC・KCGA

*15〜50
(M16…▶20〜50)

F≧d1/2+5
and
F≦H-(d1/2+5)

P≧d1+10
and
P≦W-(d1+20)

M8
M10
M12
*M16

125

150

40〜60

160

175

50〜70

ボルト穴不要の場合
FX−PX−MX

200

[ ! ]*T寸法加工限界…▶M16のとき、T≧20、H≧36でご指定ください。
[ ! ]ボルト穴不要の場合、FX−PX−MXでご指定ください。
[ ! ]この商品は1枚単位での販売になります。

納期

特徴・使用例

仕様・概要

●各社バイスに取付可能なフリー指定の口金です。
●永く使用可能な焼入材タイプに加えて、セルフカットが可能なS45C(生材)タイプ、アルミタイプもご用意しております。
●セルフカットタイプはワーク形状にあわせて加工してお使いください。

追加工・追加コーディング

追加工

選択	コード	仕様	\/1コード
	ZC	ザグリ穴深さを変更します。 ZC=1mm単位指定 z+1≦ZC≦T-5	300

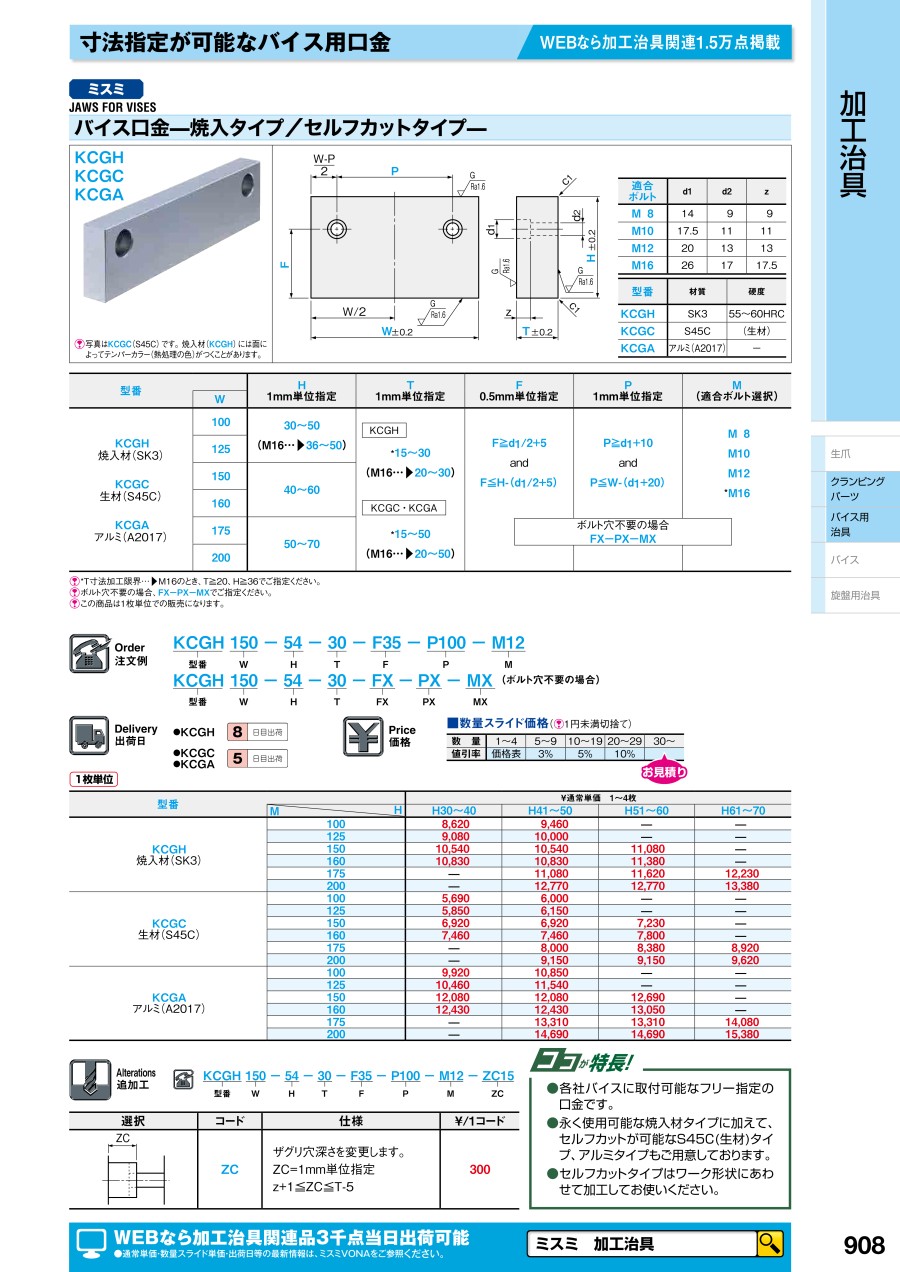

カタログ

商品TOP

カタログ (見開き版)

価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
