ジーベックテクノロジー

XEBECブラシ内径・交差穴用

Name: XEBECブラシ 内径・交差穴用
Brand: ジーベックテクノロジー
SKU: 223000298523
Rating: 3.6 (3 reviews)

カタログ

通常単価(税別): 3,345円～14,075円

税込単価: 3,680円～15,483円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

独自素材のセラミックファイバーを研磨材に使用した革新的なブラシ。高い研削力・最後まで変わらない研削力・...

詳細を確認

3.63.6

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
2025年7月1日出荷分より順次ブラシの刻印色が白から黒に変更されます。刻印色の指定は承れません。

お得なエコノミーシリーズで消耗品もコストダウン！

ミスミ

【エコノミーシリーズ】耐切創手袋レベル5 手のひらコーティング

通常価格(税別)： 525円 (税込価格：578円)

通常出荷日：在庫品1日目

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ブラシ径

(mm)

全長

(mm)

対象1次加工穴径

(mm)

シャフト径

(mm)

ブラシ長

(mm)

シャンクサイズ

(mm)

最小発注数量

1.5	120	Φ3.5～5	Φ2.5	50	Φ3	1個
3	170	Φ5～8	Φ4	50	Φ4	1個
3	120	Φ5～8	Φ4	50	Φ3	1個
5	170	Φ8～10	Φ6	50	Φ6	1個
5	120	Φ8～10	Φ6	50	Φ6	1個
7	170	Φ10～20	Φ8	50	Φ8	1個
11	170	Φ14～20	Φ12	50	Φ12	1個
11	120	Φ14～20	Φ12	50	Φ12	1個
3	180	Φ5～8	Φ4	60	Φ4	1個
3	130	Φ5～8	Φ4	60	Φ3	1個
5	180	Φ8～10	Φ6	60	Φ6	1個
5	130	Φ8～10	Φ6	60	Φ6	1個
7	180	Φ10～14	Φ8	60	Φ8	1個
7	130	Φ10～14	Φ8	60	Φ6	1個
11	180	Φ14～20	Φ12	60	Φ12	1個
11	130	Φ14～20	Φ12	60	Φ12	1個

通常単価(税別) (税込単価)	通常出荷日

3,345円 ( 3,680円 )	5日目
6,315円 ( 6,947円 )	6日目
3,904円 ( 4,294円 )	6日目
7,843円 ( 8,627円 )	6日目
5,029円 ( 5,532円 )	6日目
10,245円 ( 11,270円 )	6日目
12,093円 ( 13,302円 )	在庫品1日目当日出荷可能
8,808円 ( 9,689円 )	在庫品1日目当日出荷可能
8,084円 ( 8,892円 )	在庫品1日目当日出荷可能
4,374円 ( 4,811円 )	在庫品1日目当日出荷可能
10,165円 ( 11,182円 )	在庫品1日目当日出荷可能
6,395円 ( 7,035円 )	在庫品1日目当日出荷可能
13,058円 ( 14,364円 )	2日目
8,888円 ( 9,777円 )	5日目
14,075円 ( 15,483円 )	在庫品1日目当日出荷可能
10,245円 ( 11,270円 )	5日目

基本情報

独自素材のセラミックファイバーを研磨材に使用した革新的なブラシ。
高い研削力・最後まで変わらない研削力・変形しないブラシ形状という特長によって、切削加工後に発生した内径・交差穴のバリ取り・研磨の自動化を実現。
【用途】
・内径や穴底のバリ取り・研磨
【適応工具】
・マシニングセンタ、複合旋盤、専用機、ロボット、汎用旋盤（ミーリング機能有）、回転工具（電動）など
【対応バリ根元サイズ】
・0.1mm以下

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
2025年7月1日出荷分より順次ブラシの刻印色が白から黒に変更されます。刻印色の指定は承れません。

商品情報

製品特長・仕様

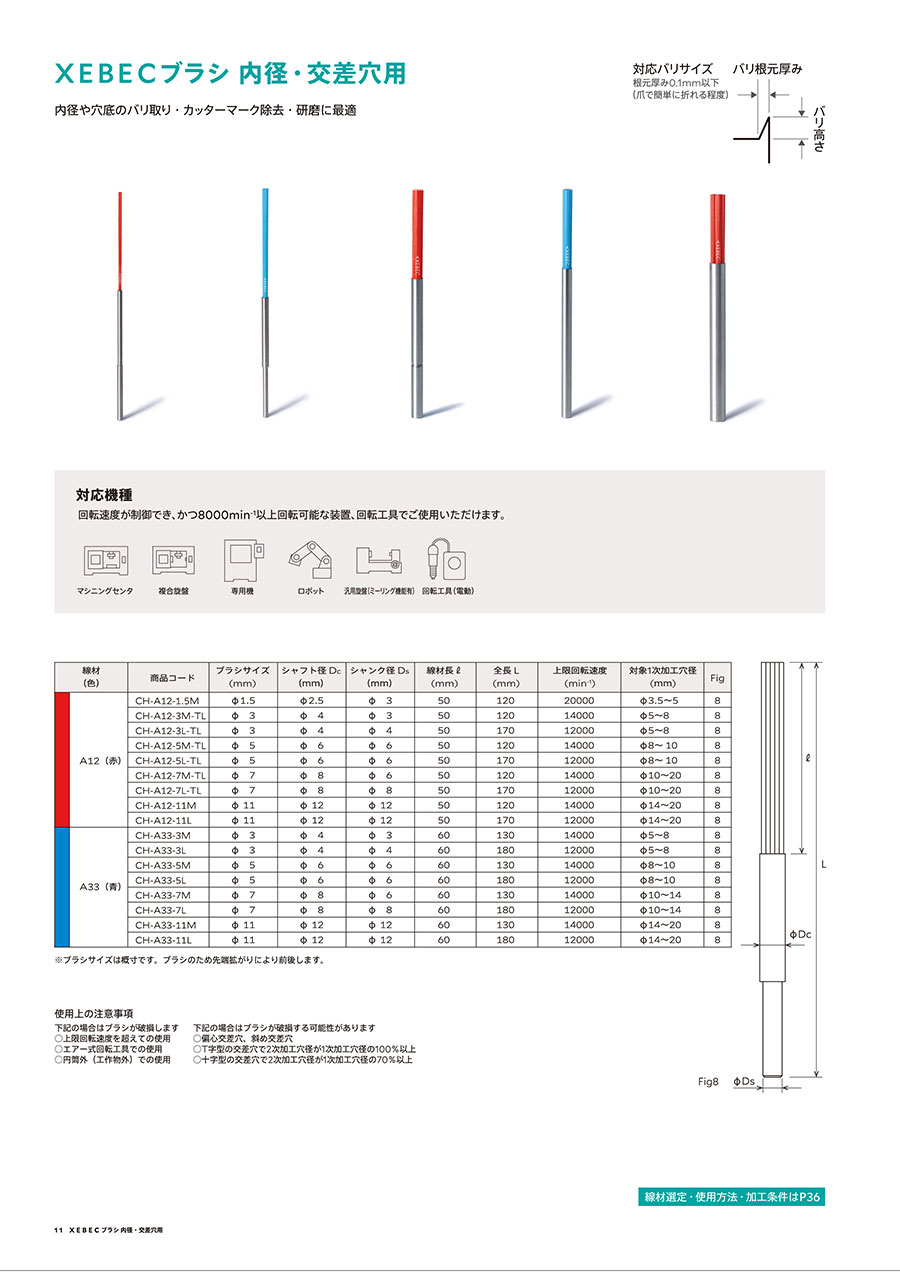

A12タイプ（赤線材）

商品コード	対象1次加工穴径	ブラシ径a	シャンク径c	全長	推奨回転速度	使用上限回転速度
CH-A12-1.5M	φ3.5～5mm	φ1.5mm	φ3mm	120mm	9000～11000min^-1	20000min^-1
CH-A12-3M	φ5～8mm	φ3mm	φ3mm	120mm	7000～10000min^-1	14000min^-1
CH-A12-3L	φ5～8mm	φ3mm	φ4mm	170mm	7000～10000min^-1	12000min^-1
CH-A12-5M	φ8～10mm	φ5mm	φ6mm	120mm	8000～10000min^-1	14000min^-1
CH-A12-5L	φ8～10mm	φ5mm	φ6mm	170mm	8000～10000min^-1	12000min^-1
CH-A12-7M	φ10～20mm	φ7mm	φ6mm	120mm	7000～10000min^-1	14000min^-1
CH-A12-7L	φ10～20mm	φ7mm	φ8mm	170mm	7000～10000min^-1	12000min^-1
CH-A12-11M	φ14～20mm	φ11mm	φ12mm	120mm	6000～7500min^-1	14000min^-1
CH-A12-11L	φ14～20mm	φ11mm	φ12mm	170mm	6000～7500min^-1	12000min^-1

A33タイプ（青線材）

商品コード	対象1次加工穴径	ブラシ径a	シャンク径c	全長	推奨回転速度	使用上限回転速度
CH-A33-3M	φ5～8mm	φ3mm	φ3mm	130mm	7500～9000min^-1	14000min^-1
CH-A33-3L	φ5～8mm	φ3mm	φ4mm	180mm	7500～9000min^-1	12000min^-1
CH-A33-5M	φ8～10mm	φ5mm	φ6mm	130mm	7000～8000min^-1	14000min^-1
CH-A33-5L	φ8～10mm	φ5mm	φ6mm	180mm	7000～8000min^-1	12000min^-1
CH-A33-7M	φ10～14mm	φ7mm	φ6mm	130mm	6500～8000min^-1	14000min^-1
CH-A33-7L	φ10～14mm	φ7mm	φ8mm	180mm		12000min^-1
CH-A33-11M	φ14～20mm	φ11mm	φ12mm	130mm		14000min^-1
CH-A33-11L	φ14～20mm	φ11mm	φ12mm	180mm		12000min^-1

性能

円筒内でブラシを回転させることで線材先端を拡げ横穴のバリ取りや内径の研磨をします。

外形図

A12タイプ（赤線材）

A12タイプ（赤線材）の外観

A12タイプ（赤線材）Mサイズ（CH-A12-1.5M以外）の寸法図

CH-A12-1.5Mの寸法図

A12タイプ（赤線材）Lサイズの寸法図

A33タイプ（青線材）

A33タイプ（青線材）の外観

A33タイプ（青線材）Mサイズの寸法図

A33タイプ（青線材）Lサイズの寸法図

使用方法・使用事例

内径のバリ取り、研磨用ブラシです。

装着可能な装置

A12タイプ（赤線材）の使用例

A33タイプ（青線材）の使用例

8000min^-1以上の回転速度を出すことが可能な、回転速度を制御できる装置に取り付けることができる
マシニングセンタ・複合旋盤・ロボット・専用機などで使用可能
エアー工具では使用できない

効果的な使用方法

1.ブラシの回転を止めた状態で交差穴を通り過ぎるまで挿入する
*円筒外で回転させると、線材が破損、飛散する恐れがある
2.交差穴を通り過ぎたところで、ブラシを回転させる
*交差穴を過ぎた箇所から引きながら加工する事により、バリを円筒内径面に寝かせてしまうことがなくなる
3.ブラシを引きながら加工する
4.ブラシを押しながら加工する
*バリが起きているため、押しながら加工する時に確実にバリ取りを行う事ができる
5.ブラシの回転を停止する
6.ブラシの回転を止めた状態で抜く
*正転・逆転で加工するとバリ取り効果が上がり、より均一なエッジ品質が得られる

商品特長の詳細動画

注意・禁止事項

対応バリサイズはバリ根元厚み0.1mm以下です。
円筒内で使用するブラシです。ワーク外でブラシを回転させないでください。ブラシが折損します。
ブラシが8000～12000min^-1回らないとご使用できません。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ジーベックテクノロジー
XEBEC 裏バリカッター
裏バリカッター＆パスは、穴あけ加工後に発生した穴口元、抜け側のバリ取り(裏バリ取り)に最適。バリ取り専用に開発したカッターとオーダーメイドの加工プログラム。
PBスイスツールズ
ＰＢスイスツールズ　L形　ボール付ロング六角棒レンチセット（レインボー）
特殊パウダーコートにより、耐錆性に優れた六角棒レンチです。
ジーベックテクノロジー
XEBECストーン弾性シャフトタイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

XEBECブラシ内径・交差穴用のレビュー

3.6平均満足度：3.63件のレビュー

星5
0%
星4
67%
星3
33%
星2
0%
星1
0%

金型スプルー内清掃

満足度：4.02016/09/21

ゴム加硫成型金型のランナーの一部であるスプルー側面の清掃に有効でした。

1人が参考にしています。

部品加工に使用しています

満足度：4.02022/02/09

アルミ材を切削して製作した部品のバリ取り加工に使用しています。バリ取りとしてスティックタイプの商品はいろいろありますが、...もっと読む

0人が参考にしています。

金型加工

満足度：3.02020/09/17

４０００回転くらいでは使えませんでした。リューターのような工具に使える軸の細い物を選定すれば良かった

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q回転速度はどのくらい必要ですか？

推奨条件で8,000～10,000min-1程度回転速度が必要です。
「XEBECブラシ内径・交差穴用」は、先端に高い研削力があるため、加工面（バリ発生部位）にブラシ先端を当てる必要があります。
そのため、内径の加工においては、回転させて遠心力でブラシを拡げる必要があります。

Q回転装置は何を使用すればいいですか？

マシニングセンタや専用機で使用できますが、8,000〜12,000min-1の回転速度が必要です。
回転が上がらない場合は、増速スピンドルを用いて回転速度を上げてください。
