ミスミ

ハイロックスクリュー【1～5個入り】

通常単価(税別): 580円～1,070円

税込単価: 638円～1,177円

通常出荷日：在庫品1日目当日出荷可能

【特長】・ネジを回してもワークと接触するヘッド部は回転せず、ワークを傷つけを抑制・ヘッド部とネジ部の間...

詳細を確認

44.0

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図
型番リスト
詳細情報
カタログ

外形図

   ●ハイロックスクリュー用アタッチメント
   ハイロックスクリュー:関連画像

型番リスト

表示件数

型番

種類

ネジ径

ネジ長

(mm)

全長

(mm)

材質

取付けネジ径

(mm)

No.

材質詳細

ℓ

(mm)

1パック入数

M×P（並目）

(mm)

④付属アタッチメント（1個） D

④付属アタッチメント（1個） s

適合スクリュー

(mm)

最小発注数量

パッド	-	-	-	樹脂・その他	M6	4.7	-	6	ポリアスタール	-	5	-	-	-	-	-	-	BALTAN6	6	1パック 5個入り
パッド	-	-	-	樹脂・その他	M6	8.5	-	6	ポリアスタール	-	5	-	-	-	-	-	-	BALTAN6	8	1パック 5個入り
パッド	-	-	-	樹脂・その他	M8	6.5	-	8	ポリアスタール	-	5	-	-	-	-	-	-	BALTAN8	8	1パック 5個入り
パッド	-	-	-	樹脂・その他	M8	9.5	-	8	ポリアスタール	-	5	-	-	-	-	-	-	BALTAN8	11	1パック 5個入り
パッド	-	-	-	樹脂・その他	M10	8	-	10	ポリアスタール	-	5	-	-	-	-	-	-	BALTAN10	10	1パック 5個入り
パッド	-	-	-	樹脂・その他	M10	11.5	-	10	ポリアスタール	-	5	-	-	-	-	-	-	BALTAN10	12	1パック 5個入り
治具用ボルト	M6	22.8	30	ステンレス	-	-	3	-	ネジ本体：SUS304相当、ヘッド・ボール：SUS440C	22.8	-	M6×1.0	4	3.5	3	4.7	6	-	-	1個
治具用ボルト	M6	42.8	50	ステンレス	-	-	3	-	ネジ本体：SUS304相当、ヘッド・ボール：SUS440C	42.8	-	M6×1.0	4	3.5	3	4.7	6	-	-	1個
治具用ボルト	M8	31.5	40	ステンレス	-	-	4	-	ネジ本体：SUS304相当、ヘッド・ボール：SUS440C	31.5	-	M8×1.25	5.5	5	4	6.5	8	-	-	1個
治具用ボルト	M8	51.5	60	ステンレス	-	-	4	-	ネジ本体：SUS304相当、ヘッド・ボール：SUS440C	51.5	-	M8×1.25	5.5	5	4	6.5	8	-	-	1個
治具用ボルト	M10	40.4	50	ステンレス	-	-	5	-	ネジ本体：SUS304相当、ヘッド・ボール：SUS440C	40.4	-	M10×1.5	7	6	5	8	10	-	-	1個
治具用ボルト	M10	60.4	70	ステンレス	-	-	5	-	ネジ本体：SUS304相当、ヘッド・ボール：SUS440C	60.4	-	M10×1.5	7	6	5	8	10	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

620円 ( 682円 )	在庫品1日目当日出荷可能
770円 ( 847円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	在庫品1日目当日出荷可能
790円 ( 869円 )	在庫品1日目当日出荷可能
790円 ( 869円 )	在庫品1日目当日出荷可能
920円 ( 1,012円 )	在庫品1日目当日出荷可能
580円 ( 638円 )	在庫品1日目当日出荷可能
710円 ( 781円 )	在庫品1日目当日出荷可能
700円 ( 770円 )	在庫品1日目当日出荷可能
840円 ( 924円 )	在庫品1日目当日出荷可能
920円 ( 1,012円 )	在庫品1日目当日出荷可能
1,070円 ( 1,177円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・ネジを回してもワークと接触するヘッド部は回転せず、ワークを傷つけを抑制
・ヘッド部とネジ部の間にボールを介在させることで、切削抵抗がボールを介してネジ部に伝わるため、従来のネジより緩みにくい構造
・締めつけトルクが直線的にダイレクトにクランプ力に変わるので、従来のネジより強固に締結

規格・価格

納期

ハイロックスクリュー:関連画像

特徴・使用例

仕様・概要

●ネジを回してもワークと接触するヘッド部は回転せず、ワークを傷つけません。
●ヘッド部とネジ部の間にボールを介在させることで、切削抵抗がボールを介してネジ部に伝わるため、従来のネジより緩みにくい構造です。
●締めつけトルクが直線的にダイレクトにクランプ力に変わるので、従来のネジより強固に締結します。

カタログ

商品TOP

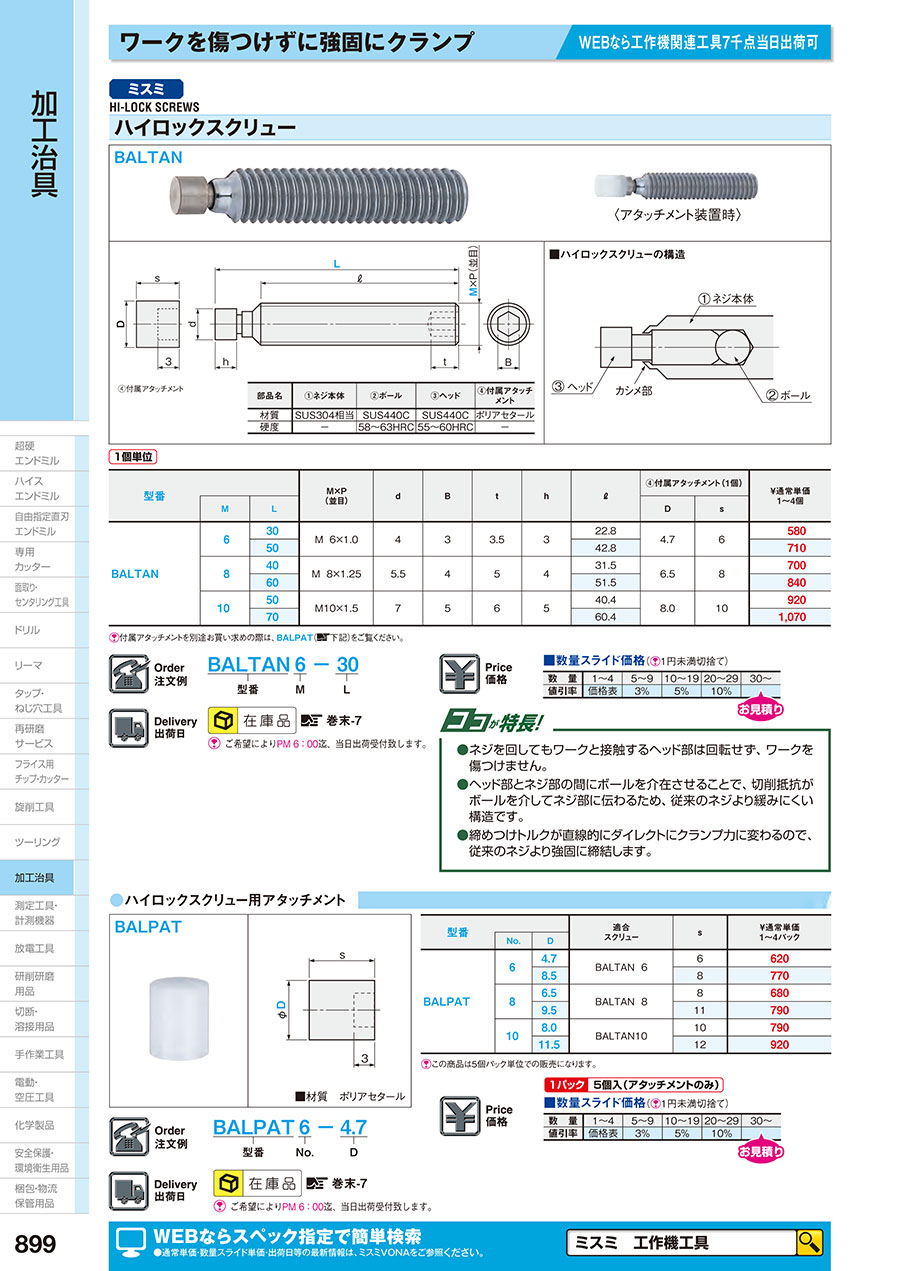

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ハイロックスクリューのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

鍛造品の押えに使用

満足度：4.02019/04/10

ヘッド部が回転しない為、製品が動かない事と傷がつかない為使用して良かった。
