ナベヤ

クランピングスクリュー（Fタイプ）

カタログ

通常単価(税別): 400円～970円

税込単価: 440円～1,067円

通常出荷日：在庫品1日目～9日目一部当日出荷可能

ワークの押さえに使用するスクリュー。【特長】・9°までフレキシブルに回転。・傾斜面でも確実にクランプし...

詳細を確認

44.0

よく一緒に見られています

ナベヤ

クランピングスクリュー（Rタイプ）

通常価格(税別)： 280円 (税込価格：308円)

通常出荷日：在庫品1日目

よく一緒に見られています

ナベヤ

クランピングスクリュー（FBタイプ）

通常価格(税別)： 1,100円 (税込価格：1,210円)

通常出荷日：在庫品1日目

未確定：候補が28型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

SCS-Rの外観

SCS-Fの外観

クランピングスクリューの外形図

型番リスト

表示件数

型番

ネジ径

全長

(mm)

質量

(g)

最小発注数量

M4	6	2.5	2	2	0.4	1個
M4	10	2.5	2	2	0.7	1個
M4	16	2.5	2	2	1	1個
M5	8	3	2.5	2.5	0.8	1個
M5	12	3	2.5	2.5	1.3	1個
M5	20	3	2.5	2.5	2.3	1個
M6	10	4	3	3.2	1.5	1個
M6	16	4	3	3.2	2.5	1個
M6	20	4	3	3.2	3.4	1個
M6	25	4	3	3.2	4	1個
M8	10	5.5	4	4.5	2.5	1個
M8	12	5.5	4	4.5	3.2	1個
M8	20	5.5	4	4.5	5.7	1個
M8	25	5.5	4	4.5	7.7	1個
M8	30	5.5	4	4.5	9	1個
M10	12	7	5	6	5	1個
M10	16	7	5	6	7	1個
M10	20	7	5	6	9.5	1個
M10	25	7	5	6	11	1個
M10	35	7	5	6	16	1個
M12	16	8.5	6	7.2	10	1個
M12	20	8.5	6	7.2	12.5	1個
M12	30	8.5	6	7.2	20	1個
M12	40	8.5	6	7.2	28	1個
M16	20	12	8	10.7	22	1個
M16	25	12	8	10.7	28	1個
M16	35	12	8	10.7	41	1個
M16	50	12	8	10.7	48	1個

通常単価(税別) (税込単価)	通常出荷日

400円 ( 440円 )	5日目
400円 ( 440円 )	3日目
400円 ( 440円 )	3日目
400円 ( 440円 )	3日目
400円 ( 440円 )	3日目
400円 ( 440円 )	3日目
400円 ( 440円 )	3日目
400円 ( 440円 )	3日目
400円 ( 440円 )	9日目
400円 ( 440円 )	在庫品1日目当日出荷可能
500円 ( 550円 )	3日目
500円 ( 550円 )	3日目
500円 ( 550円 )	3日目
500円 ( 550円 )	3日目
500円 ( 550円 )	5日目
530円 ( 583円 )	3日目
530円 ( 583円 )	3日目
530円 ( 583円 )	3日目
530円 ( 583円 )	3日目
530円 ( 583円 )	在庫品1日目当日出荷可能
700円 ( 770円 )	3日目
700円 ( 770円 )	3日目
700円 ( 770円 )	3日目
700円 ( 770円 )	3日目
970円 ( 1,067円 )	3日目
970円 ( 1,067円 )	3日目
970円 ( 1,067円 )	3日目
970円 ( 1,067円 )	3日目

詳細情報

基本情報

基本情報

ワークの押さえに使用するスクリュー。
【特長】
・9°までフレキシブルに回転。
・傾斜面でも確実にクランプします。
【用途】
・ワークの押さえに最適。

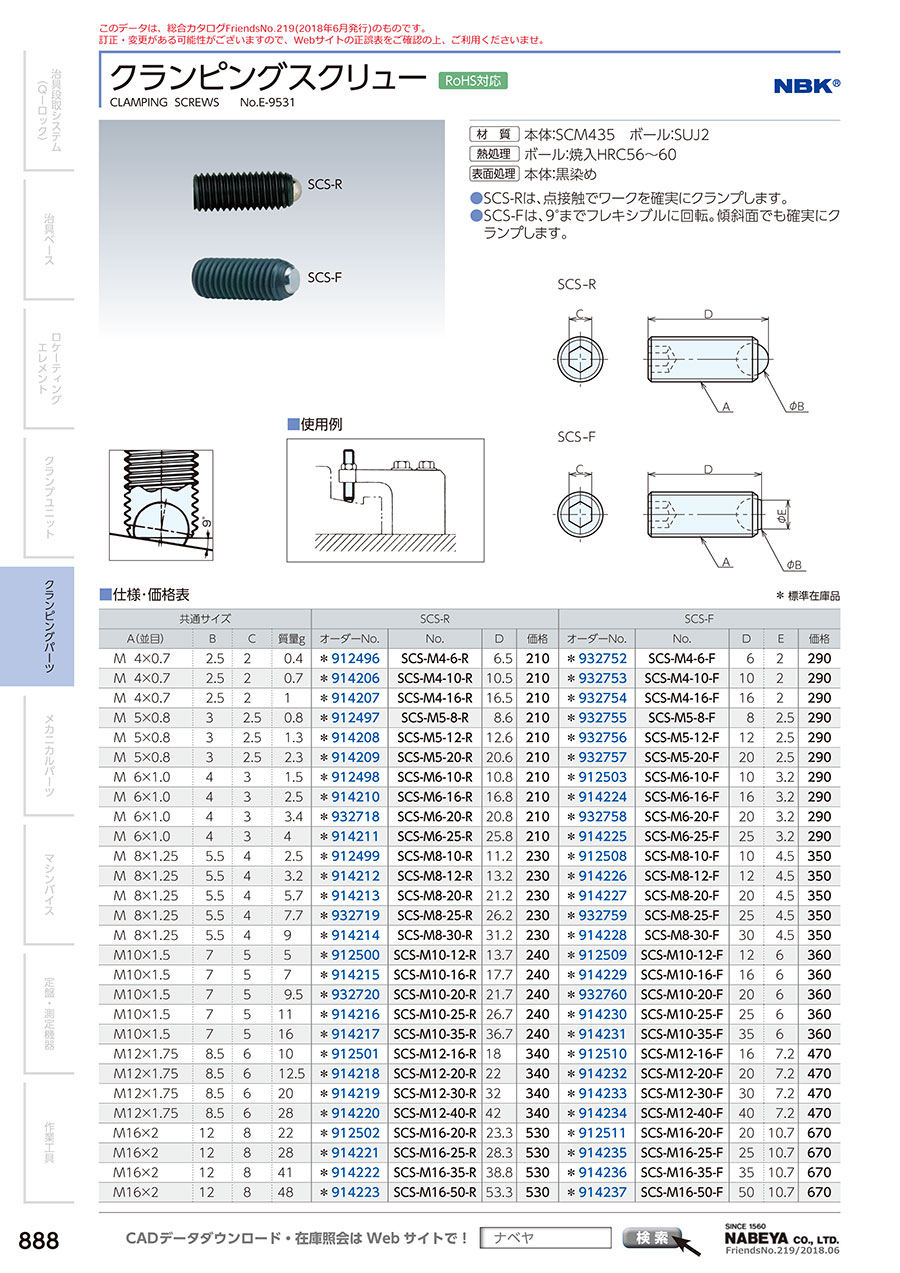

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クランピングスクリュー（Fタイプ）のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

治具クランプ

満足度：4.02017/07/31

他社より、サイズなど種類が多く助かります。特に先端形状が、これでした。納期も間に合いました。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qサイズのバリエーションはなんですか？

M4～M16まであります。

この商品を見た人は、こんな商品も見ています

	今見ている商品クランピングスクリュー（Fタイプ）	クランピングスクリュー（GBタイプ）	クランピングスクリュー（Rタイプ）	クランピングスクリュー（FBタイプ）	カップリングナット（ロングタイプ）	グリップパッド丸型（正面取付タイプ）
メーカー	ナベヤ	ナベヤ	ナベヤ	ナベヤ	ナベヤ	ナベヤ
通常価格	400円-	1,620円 -	280円 -	1,100円 -	1,160円 -	3,520円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	3日目
種類	治具用ボルト	治具用ボルト	治具用ボルト	治具用ボルト	ナット	パッド
材質	焼入れ鋼	焼入れ鋼	焼入れ鋼	焼入れ鋼	焼入れ鋼	焼入れ鋼
仕様	並目	並目	並目	並目	並目	-
材質詳細	本体:SCM435 ボール:SUJ2	本体:SCM435 ボール:SUJ2	本体:SCM435 ボール:SUJ2	本体:SCM435 ボール:SUJ2	S45C	SKH51
熱処理	ボール:焼入HRC56～60	ボール:SUJ2(焼入HRC56～60)	ボール:焼入HRC56～60	ボール:SUJ2(焼入HRC56～60)	焼入HRC30±5	焼入HRC60
