ミスミ

ＴＳコート超硬ドリル高硬度鋼加工用/ストレートシャンク/スタブ/レギュラー

数量スライド割引
当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（7件）

この商品のFAQをみる（3件）

通常単価(税別): 3,140円～11,850円

税込単価: 3,454円～13,035円

【特長】・弱ネジレと高い芯厚により工具の剛性を向上・直線切刃の採用により、抜群...

詳細情報を確認する

被削材
調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60
工具材質
超硬
シャンクタイプ
ストレートシャンク
コーティング・表面処理
鋼用
単品/セット品
単品
先端角 (°)
140
シンニング
X形
CAM・工具管理ソフト用データ
tebis / zoller
被削材（詳細）
高硬度鋼
ねじれ角 (°)
15
CADデータ有無 (2D/3D)
2D/3D

ご注意

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が35型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

仕様・概要

●従来皮膜を大きく上回る耐酸化性・硬度を持つTSコートにより長寿命を実現、高速切削に最適です。
●弱ネジレと高い芯厚により工具の剛性を高めています。
●直線切刃の採用により、抜群の強度を実現します。
●HRC40〜60の高硬度鋼加工に最適です。

ＴＳコート高硬度鋼加工用超硬ドリル　ストレートシャンク／スタブ・レギュラー:関連画像

ＴＳコート高硬度鋼加工用超硬ドリル　ストレートシャンク／スタブ・レギュラー:関連画像

推奨切削条件

型番 TSC-XSDR / TSC-XSDM

被削材	高硬度鋼（40HRC～55HRC）		高硬度鋼（55HRC～60HRC）		高硬度鋼（60HRC～65HRC）
切削速度	35～45（m/min）		20～30（m/min）		15～25（m/min）
直径D	送り量（mm/rev）	回転速度（min^-1）	送り量（mm/rev）	回転速度（min^-1）	送り量（mm/rev）	回転速度（min^-1）
3	0.04	3720	0.03	2120	0.02	1590
4	0.05	2790	0.04	1590	0.03	1190
5	0.05	2230	0.04	1270	0.03	960
6	0.06	1860	0.05	1060	0.04	800
8	0.08	1390	0.06	800	0.05	600
10	0.10	1110	0.08	640	0.05	480
13	0.10	860	0.08	490	0.05	370

切りくずの排出が良好でない場合には、排出状況に応じ、適宜ステップ加工を行ってください。

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

シャンク径公差

(mm)

最小発注数量

3	28	66	3	0～-0.014	0～-0.006	1個
3.3	28	66	3.3	0～-0.018	0～-0.008	1個
3.5	28	66	3.5	0～-0.018	0～-0.008	1個
4	34	73	4	0～-0.018	0～-0.008	1個
4.2	34	73	4.2	0～-0.018	0～-0.008	1個
4.5	34	73	4.5	0～-0.018	0～-0.008	1個
5	34	73	5	0～-0.018	0～-0.008	1個
5.5	38	76	5.5	0～-0.018	0～-0.008	1個
6	41	81	6	0～-0.018	0～-0.008	1個
6.5	41	81	6.5	0～-0.022	0～-0.009	1個
7	43	83	7	0～-0.022	0～-0.009	1個
8	48	90	8	0～-0.022	0～-0.009	1個
8.5	53	96	8.5	0～-0.022	0～-0.009	1個
9	55	98	9	0～-0.022	0～-0.009	1個
10	60	105	10	0～-0.022	0～-0.009	1個
10.3	66	112	10.3	0～-0.027	0～-0.011	1個
11	68	114	11	0～-0.027	0～-0.011	1個
12	73	121	12	0～-0.027	0～-0.011	1個
13	78	137	13	0～-0.027	0～-0.011	1個
3	16	46	3	0～-0.014	0～-0.006	1個
3.5	20	52	3.5	0～-0.018	0～-0.008	1個
4	22	55	4	0～-0.018	0～-0.008	1個
4.2	22	55	4.2	0～-0.018	0～-0.008	1個
5	26	62	5	0～-0.018	0～-0.008	1個
5.5	28	66	5.5	0～-0.018	0～-0.008	1個
6	28	66	6	0～-0.018	0～-0.008	1個
6.5	31	70	6.5	0～-0.022	0～-0.009	1個
7	34	74	7	0～-0.022	0～-0.009	1個
8	37	79	8	0～-0.022	0～-0.009	1個
8.5	37	79	8.5	0～-0.022	0～-0.009	1個
9	40	84	9	0～-0.022	0～-0.009	1個
10	43	89	10	0～-0.022	0～-0.009	1個
10.3	43	89	10.3	0～-0.027	0～-0.011	1個
12	51	102	12	0～-0.027	0～-0.011	1個
13	51	102	13	0～-0.027	0～-0.011	1個

通常単価(税別) (税込単価)	通常出荷日

4,090円 ( 4,499円 )	在庫品1日目当日出荷可能
4,810円 ( 5,291円 )	在庫品1日目当日出荷可能
4,930円 ( 5,423円 )	在庫品1日目当日出荷可能
4,630円 ( 5,093円 )	在庫品1日目当日出荷可能
5,760円 ( 6,336円 )	在庫品1日目当日出荷可能
5,450円 ( 5,995円 )	在庫品1日目当日出荷可能
5,480円 ( 6,028円 )	在庫品1日目当日出荷可能
7,460円 ( 8,206円 )	在庫品1日目当日出荷可能
7,310円 ( 8,041円 )	在庫品1日目当日出荷可能
8,030円 ( 8,833円 )	在庫品1日目当日出荷可能
6,890円 ( 7,579円 )	在庫品1日目当日出荷可能
8,470円 ( 9,317円 )	在庫品1日目当日出荷可能
8,930円 ( 9,823円 )	在庫品1日目当日出荷可能
8,260円 ( 9,086円 )	在庫品1日目当日出荷可能
10,210円 ( 11,231円 )	在庫品1日目当日出荷可能
11,410円 ( 12,551円 )	在庫品1日目当日出荷可能
9,930円 ( 10,923円 )	在庫品1日目当日出荷可能
11,850円 ( 13,035円 )	在庫品1日目当日出荷可能
11,730円 ( 12,903円 )	在庫品1日目当日出荷可能
3,140円 ( 3,454円 )	在庫品1日目当日出荷可能
3,800円 ( 4,180円 )	在庫品1日目当日出荷可能
3,560円 ( 3,916円 )	在庫品1日目当日出荷可能
4,800円 ( 5,280円 )	在庫品1日目当日出荷可能
4,570円 ( 5,027円 )	在庫品1日目当日出荷可能
5,740円 ( 6,314円 )	在庫品1日目当日出荷可能
6,090円 ( 6,699円 )	在庫品1日目当日出荷可能
6,180円 ( 6,798円 )	在庫品1日目当日出荷可能
5,750円 ( 6,325円 )	在庫品1日目当日出荷可能
7,060円 ( 7,766円 )	在庫品1日目当日出荷可能
7,440円 ( 8,184円 )	在庫品1日目当日出荷可能
6,880円 ( 7,568円 )	在庫品1日目当日出荷可能
8,510円 ( 9,361円 )	在庫品1日目当日出荷可能
9,510円 ( 10,461円 )	在庫品1日目当日出荷可能
9,870円 ( 10,857円 )	在庫品1日目当日出荷可能
9,770円 ( 10,747円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・弱ネジレと高い芯厚により工具の剛性を向上
・直線切刃の採用により、抜群の強度を実現
・HRC40～60の高硬度鋼加工に最適
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

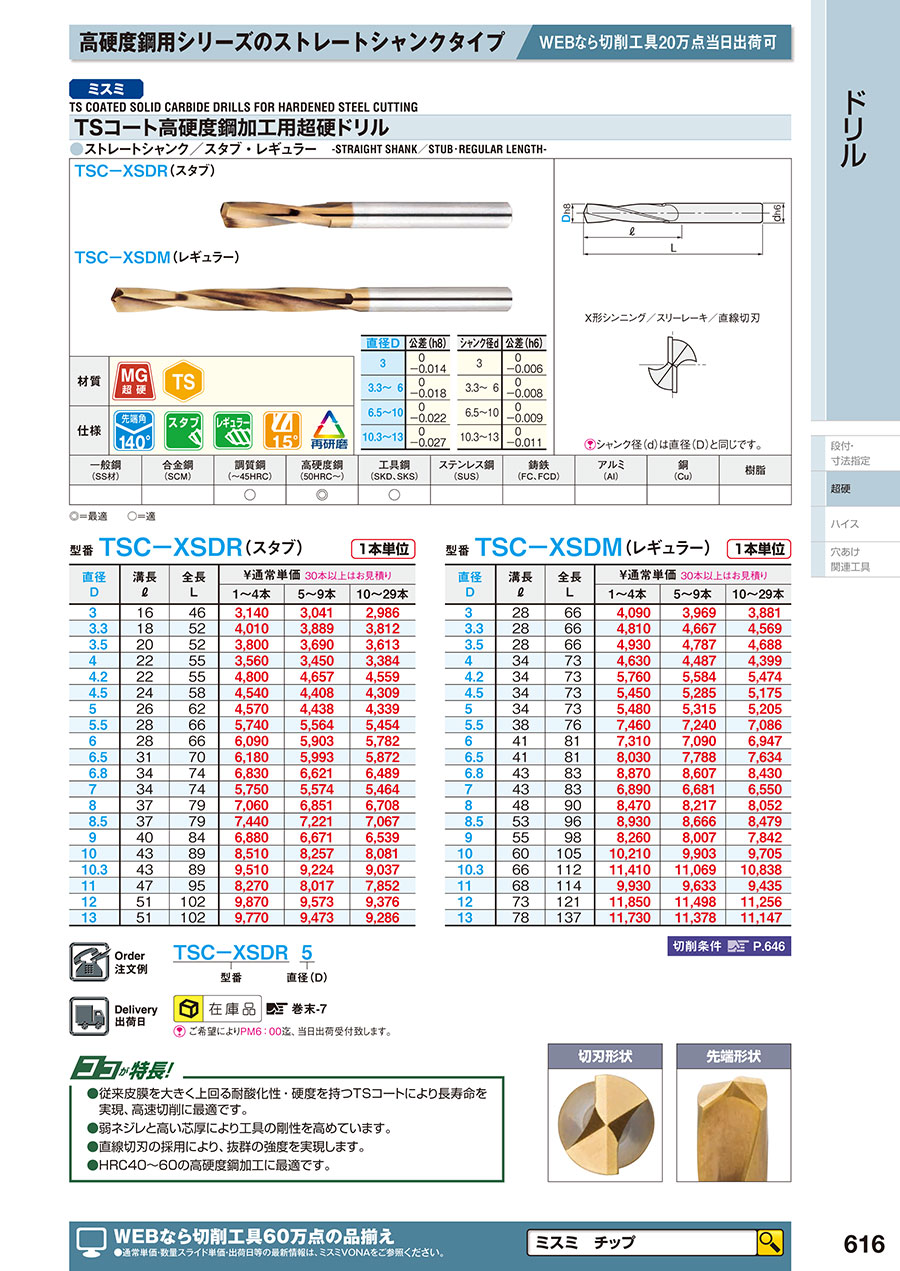

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ＴＳコート超硬ドリル高硬度鋼加工用/ストレートシャンク/スタブ/レギュラーのレビュー

4.2平均満足度：4.27件のレビュー

星5
29%
星4
71%
星3
0%
星2
0%
星1
0%

金型　　

満足度：5.02022/02/17

ほかのメーカーより安いので購入しました。とくに問題なく使えています。

0人が参考にしています。

焼き入れ

満足度：4.02021/08/26

焼き入れ材などはこちら用いて下穴とうあけます問題なく使えますね

0人が参考にしています。

ドリル加工

満足度：4.02020/12/23

ＳＫＤ-11（ＨＲＣ60）にドリル加工しました。とても強く、さくさく加工できています。

0人が参考にしています。

２層ステンレス材の穴あけ加工

満足度：4.02020/04/02

当該のφ19のドリルを購入し2層ステンレス材の穴あけ加工に使用しました。メーカー推奨の回転数と送りの項目に2層ステンレ...もっと読む

0人が参考にしています。

NiCr鋼（HrC60)への深穴加工

満足度：5.02020/02/04

４φ130mmの穴加工に使用。表と裏から60mmづつ加工し貫通穴を開けました。２０００rpmで切削油を使用しキリコを取...もっと読む

0人が参考にしています。

7件全て見る

よくあるご質問（FAQ）

Q本ドリルで、SKDで硬度HRC60を加工する場合の切削条件(回転数、送り)を教えて欲しい。

回転数：480(min-1)、送り：0.05(mm/rev)をお薦め致します。

Q被削材：ユンボの鉄キャタピラー（Hrc25～50）　φ11のドリルをご紹介下さい。

高硬度鋼のようですので、TSC-XSDM11をご紹介致します。

QTAC-RSDR13を考えているが、もっと硬い被削材に対応できるものはないか

高硬度鋼対応の型番TSC-XSDM13をご紹介致します。
