超硬ドリルストレートシャンク/スタブ

数量スライド割引
当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（10件）

通常単価(税別): 990円～8,320円

税込単価: 1,089円～9,152円

【特長】・汎用的なノンコート超硬ドリルで幅広い用途に対応・再研磨可能。ご利用手...

詳細情報を確認する

被削材
一般鋼 / 調質鋼 / 鋳鉄 / アルミ / 銅
工具材質
超硬
シャンクタイプ
ストレートシャンク
先端角 (°)
118
CAM・工具管理ソフト用データ
tebis / zoller
コーティング有無
無
シンニング詳細
有
CADデータ有無 (2D/3D)
2D/3D

ご注意

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が56型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

仕様・概要

●汎用の超硬ドリルで幅広い用途に対応できます。

推奨切削条件

型番 C-SDB

切削速度、回転速度、送り量

切削加工時、異常な振動・異音が生じた場合は切削条件を調整してください。

被削材	切削速度 V（m/min）	N=回転速度（min^-1） f=1回転当たりの送り量（mm/rev）
被削材	切削速度 V（m/min）	直径D=2	3.0	4.0	5.0	6.0	8.0
一般鋼（SS・SC材）	50～60	N=7960 f=0.042	5310 0.056	3980 0.071	3180 0.084	2650 0.101	1990 0.121
合金工具鋼（SUJ2、SKD11、SKD12）	40～50	N=6370 f=0.032	4250 0.043	3180 0.055	2550 0.066	2120 0.079	1590 0.095
ステンレス鋼（SUS303、SUS304、SUS416）	20～25	N=3180 f=0.032	2120 0.043	1590 0.055	1270 0.066	1060 0.079	800 0.095
調質鋼（40～48HRC）	15～20	N=2390 f=0.032	1590 0.043	1190 0.055	960 0.066	800 0.079	600 0.095
鋳鉄（FC150、FC250、FC300）	70～80	N=11150 f=0.042	7430 0.056	5570 0.071	4460 0.066	3720 0.084	2790 0.101
アルミニウムアルミ合金	100～120	N=15920 f=0.085	10620 0.115	7960 0.145	6370 0.172	5310 0.206	3980 0.248

切りくずの排出が良好でない場合には、排出状況に応じ、適宜ステップ加工を行ってください。

超硬ドリル　ストレートシャンク／スタブ:関連画像

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

シャンク径公差

(mm)

最小発注数量

0.5	3	20	0.5	0～-0.010	0～-0.010	1個
0.6	3.5	21	0.6	0～-0.010	0～-0.010	1個
0.7	4.5	23	0.7	0～-0.010	0～-0.010	1個
0.8	5	24	0.8	0～-0.010	0～-0.010	1個
0.9	5.5	25	0.9	0～-0.010	0～-0.010	1個
1	6	26	1	0～-0.010	0～-0.010	1個
1.1	7	28	1.1	0～-0.010	0～-0.010	1個
1.2	8	30	1.2	0～-0.010	0～-0.010	1個
1.3	8	30	1.3	0～-0.010	0～-0.010	1個
1.4	9	32	1.4	0～-0.010	0～-0.010	1個
1.5	9	32	1.5	0～-0.010	0～-0.010	1個
1.6	10	34	1.6	0～-0.010	0～-0.010	1個
1.7	10	34	1.7	0～-0.010	0～-0.010	1個
1.8	11	36	1.8	0～-0.010	0～-0.010	1個
1.9	11	36	1.9	0～-0.010	0～-0.010	1個
2	12	38	2	0～-0.010	0～-0.010	1個
2.1	12	38	2.1	0～-0.010	0～-0.010	1個
2.2	13	40	2.2	0～-0.010	0～-0.010	1個
2.3	13	40	2.3	0～-0.010	0～-0.010	1個
2.4	14	43	2.4	0～-0.010	0～-0.010	1個
2.5	14	43	2.5	0～-0.010	0～-0.010	1個
2.6	14	43	2.6	0～-0.010	0～-0.010	1個
2.7	16	46	2.7	0～-0.010	0～-0.010	1個
2.8	16	46	2.8	0～-0.010	0～-0.010	1個
2.9	16	46	2.9	0～-0.010	0～-0.010	1個
3	16	46	3	0～-0.010	0～-0.010	1個
3.1	18	49	3.1	0～-0.012	0～-0.012	1個
3.2	18	49	3.2	0～-0.012	0～-0.012	1個
3.3	18	49	3.3	0～-0.012	0～-0.012	1個
3.4	20	52	3.4	0～-0.012	0～-0.012	1個
3.5	20	52	3.5	0～-0.012	0～-0.012	1個
3.7	20	52	3.7	0～-0.012	0～-0.012	1個
3.9	22	55	3.9	0～-0.012	0～-0.012	1個
4	22	55	4	0～-0.012	0～-0.012	1個
4.1	22	55	4.1	0～-0.012	0～-0.012	1個
4.2	22	55	4.2	0～-0.012	0～-0.012	1個
4.3	24	58	4.3	0～-0.012	0～-0.012	1個
4.4	24	58	4.4	0～-0.012	0～-0.012	1個
4.5	24	58	4.5	0～-0.012	0～-0.012	1個
4.6	24	58	4.6	0～-0.012	0～-0.012	1個
4.9	26	62	4.9	0～-0.012	0～-0.012	1個
5	26	62	5	0～-0.012	0～-0.012	1個
5.1	26	62	5.1	0～-0.012	0～-0.012	1個
5.3	26	62	5.3	0～-0.012	0～-0.012	1個
5.4	28	66	5.4	0～-0.012	0～-0.012	1個
5.5	28	66	5.5	0～-0.012	0～-0.012	1個
5.7	28	66	5.7	0～-0.012	0～-0.012	1個
5.8	28	66	5.8	0～-0.012	0～-0.012	1個
5.9	28	66	5.9	0～-0.012	0～-0.012	1個
6	28	66	6	0～-0.012	0～-0.012	1個
6.5	31	70	6.5	0～-0.015	0～-0.015	1個
6.7	31	70	6.7	0～-0.015	0～-0.015	1個
6.8	34	74	6.8	0～-0.015	0～-0.015	1個
7	34	74	7	0～-0.015	0～-0.015	1個
7.5	34	74	7.5	0～-0.015	0～-0.015	1個
8	37	79	8	0～-0.015	0～-0.015	1個

通常単価(税別) (税込単価)	通常出荷日

1,240円 ( 1,364円 )	在庫品1日目当日出荷可能
1,240円 ( 1,364円 )	在庫品1日目当日出荷可能
1,240円 ( 1,364円 )	在庫品1日目当日出荷可能
1,240円 ( 1,364円 )	在庫品1日目当日出荷可能
1,240円 ( 1,364円 )	在庫品1日目当日出荷可能
990円 ( 1,089円 )	在庫品1日目当日出荷可能
990円 ( 1,089円 )	在庫品1日目当日出荷可能
1,050円 ( 1,155円 )	在庫品1日目当日出荷可能
1,050円 ( 1,155円 )	在庫品1日目当日出荷可能
1,120円 ( 1,232円 )	在庫品1日目当日出荷可能
1,120円 ( 1,232円 )	在庫品1日目当日出荷可能
1,170円 ( 1,287円 )	在庫品1日目当日出荷可能
1,170円 ( 1,287円 )	在庫品1日目当日出荷可能
1,170円 ( 1,287円 )	在庫品1日目当日出荷可能
1,170円 ( 1,287円 )	在庫品1日目当日出荷可能
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能
1,410円 ( 1,551円 )	在庫品1日目当日出荷可能
1,410円 ( 1,551円 )	在庫品1日目当日出荷可能
1,410円 ( 1,551円 )	在庫品1日目当日出荷可能
1,570円 ( 1,727円 )	在庫品1日目当日出荷可能
1,570円 ( 1,727円 )	在庫品1日目当日出荷可能
1,570円 ( 1,727円 )	在庫品1日目当日出荷可能
1,900円 ( 2,090円 )	在庫品1日目当日出荷可能
1,900円 ( 2,090円 )	在庫品1日目当日出荷可能
1,920円 ( 2,112円 )	在庫品1日目当日出荷可能
1,910円 ( 2,101円 )	在庫品1日目当日出荷可能
2,000円 ( 2,200円 )	在庫品1日目当日出荷可能
2,120円 ( 2,332円 )	在庫品1日目当日出荷可能
2,120円 ( 2,332円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,330円 ( 2,563円 )	在庫品1日目当日出荷可能
2,530円 ( 2,783円 )	在庫品1日目当日出荷可能
2,690円 ( 2,959円 )	在庫品1日目当日出荷可能
2,800円 ( 3,080円 )	在庫品1日目当日出荷可能
2,910円 ( 3,201円 )	在庫品1日目当日出荷可能
2,910円 ( 3,201円 )	在庫品1日目当日出荷可能
3,220円 ( 3,542円 )	在庫品1日目当日出荷可能
3,220円 ( 3,542円 )	在庫品1日目当日出荷可能
3,140円 ( 3,454円 )	在庫品1日目当日出荷可能
3,220円 ( 3,542円 )	在庫品1日目当日出荷可能
3,450円 ( 3,795円 )	在庫品1日目当日出荷可能
3,380円 ( 3,718円 )	在庫品1日目当日出荷可能
3,530円 ( 3,883円 )	在庫品1日目当日出荷可能
4,550円 ( 5,005円 )	在庫品1日目当日出荷可能
4,700円 ( 5,170円 )	在庫品1日目当日出荷可能
4,700円 ( 5,170円 )	在庫品1日目当日出荷可能
5,100円 ( 5,610円 )	在庫品1日目当日出荷可能
5,100円 ( 5,610円 )	在庫品1日目当日出荷可能
5,180円 ( 5,698円 )	在庫品1日目当日出荷可能
5,100円 ( 5,610円 )	在庫品1日目当日出荷可能
5,970円 ( 6,567円 )	在庫品1日目当日出荷可能
7,540円 ( 8,294円 )	在庫品1日目当日出荷可能
7,540円 ( 8,294円 )	在庫品1日目当日出荷可能
6,750円 ( 7,425円 )	在庫品1日目当日出荷可能
7,780円 ( 8,558円 )	在庫品1日目当日出荷可能
8,320円 ( 9,152円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・汎用的なノンコート超硬ドリルで幅広い用途に対応
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

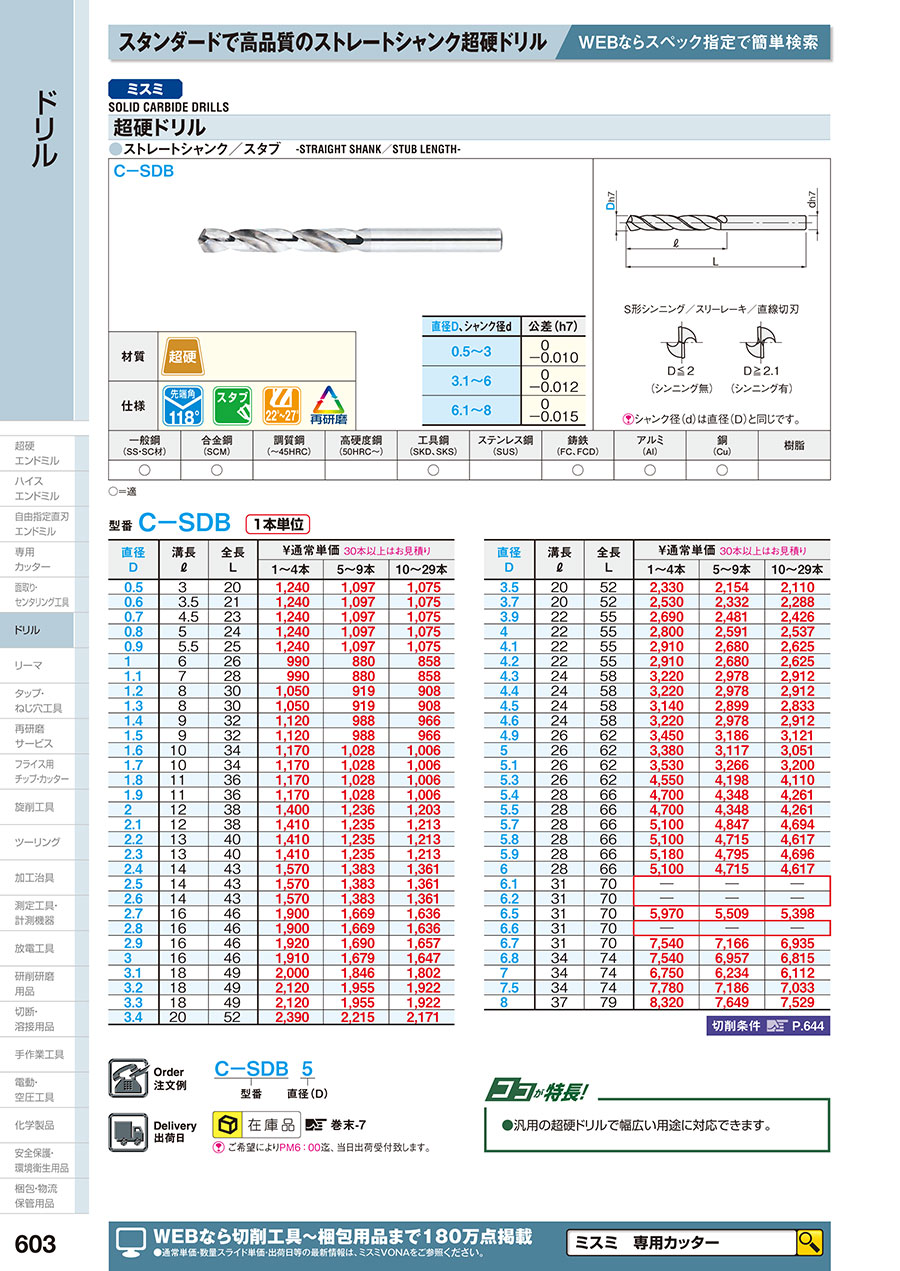

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
