ミスミ

超硬直刃逆テーパエンドミル 2枚刃/強逆テーパ（ラジアス）

4.5

平均満足度4.5

この商品のレビューをみる（7件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

【特長】・図面不要、型番で簡単注文・刃径（D） 0.01ｍｍ単位指定可能・片...

詳細情報を確認する

加工形状
逆テーパ
工具材種
超微粒子超硬合金
刃数 (枚)
2

未確定：候補が9型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

型番表示方法

外形図をご参照の上、『絞り込み条件』より、ご希望の寸法を指定

① 「シャンク径ｄ」選択
　　ＳＨＢＴＥＭ６（シャンク径Φ６）

② 「刃径Ｄ」０.１㎜単位指定
　　ＳＨＢＴＥＭ６－５.９（刃径５.９㎜）

③ 「片角θ」１°－１′単位指定
　　ＳＨＢＴＥＭ６－５.９－１５－３０（片角１５° ３０′）

④ 「ラジアスＲ」０.１㎜単位指定
　　ＳＨＢＴＥＭ６－５.９－１５－３０－０.５（ラジアス０.５㎜）

⑤ 「刃長ℓ」０.５㎜単位指定
　　ＳＨＢＴＥＭ６－５.９－１５－３０－０.５－３.０（刃長３.０㎜）
　　 ※片角範囲で刃長範囲が可変⇒規格表を確認

選定サポート情報

●仮想点
テーパー角度の延長線上と底刃底面の延長線上との交点が仮想点となります。
自由指定直刃エンドミル：仮想点

●角度表記
ミスミ超硬直刃エンドミルでは角度の指定方法が度（°）- 分（'）となっています。
お手元の加工図面、工具図面がコンマ表記で角度を示している場合には
小数点以下に60を掛けて、分に直してご指定ください。

（例1）
1.5°の場合・・・0.5°×60=30'　▶1°30'となります
（例2）
2.25°の場合・・・0.25°×60=15'　▶2°15'となります

規格表

型番		刃径Ｄ 0.1mm単位指定	片角 θ 度 − 分 1'単位指定	ラジアスＲ 0.1mm単位指定	刃長 ℓ 1mm単位指定			全長 L
	シャンク径 d
					θ15°1′〜θ20°	θ20°1′〜θ25°	θ25°1′〜θ30°
SHBTEM	3	2.0〜3.0	15°1'〜30°0'	0	1.3	1	0.8	40
				0.1〜0.3
	4	3.0〜4.0		0	1〜2	1.5	1.3	50
				0.1〜0.5
	6	4.0〜6.0		0	2〜4	2〜3	2	60
				0.1〜1.0
	8	6.0〜8.0		0	2〜5	2〜4	2〜3	60
				0.1〜1.0
	10	8.0〜10.0		0	2〜8	2〜6	2〜5	80
				0.1〜1.0
	12	10.0〜12.0		0	2〜10	2〜8	2〜6	80
				0.1〜1.0
	16	12.0〜16.0		0	2〜11	2〜9	2〜7	100
				0.1〜1.0

■数量スライド価格（[ ! ]1円未満切捨て）

数　量	1〜2	3〜4	5〜14	15〜
値引率	価格表	7％	16％	[お見積り]

納期

追加工

コーティングご注文方法・料金詳細はこちら

推奨切削条件

自由指定直刃エンドミルによる溝切削

この表は、Ad（切込み深さ）=0.5～1.0Dを基準に作成してあります。
機械、チャックは剛性のある精度の高いものを使用してください。
切削油は被削材に適したものを選定してください。
刃部に形状が付いている場合は切削条件も変わりますので、下表を参考に最適切削条件を調整してください。
刃径Dの端数サイズは大きい方の数値を参考にしてください。
ロングシャンク（LS-）は送り速度・回転速度ともに下記条件の70%でご使用ください。

型番 SHBTEM

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
0.3～0.5	25～38	12,700～19,100	10～18	9,600～15,900	6～12	6,400～12,700
1	38～58	6,400～9,600	19～32	4,800～8,000	9～17	3,200～8,000
2	42～64	3,200～4,800	27～45	2,400～4,000	9～17	1,600～3,200
3	42～64	2,100～3,200	36～62	1,600～2,700	9～17	1,100～2,500
4	42～64	1,600～2,400	36～62	1,200～2,000	9～17	800～1,600
5	42～64	1,300～1,900	36～62	1,000～1,600	25～52	600～1,300
6	42～64	1,100～1,600	36～62	800～1,300	25～52	500～1,100
7	42～64	900～1,400	36～62	700～1,100	25～52	500～900
8	42～64	800～1,200	36～62	600～1,000	25～52	400～800
9	42～64	700～1,000	36～62	500～900	25～52	300～700
10	42～64	600～1,000	36～62	500～800	25～52	300～600
11	42～64	600～900	36～62	400～700	25～52	300～600
12	42～64	500～800	36～62	400～700	25～52	300～600
13	42～64	500～700	36～62	400～600	25～52	300～500
14	42～64	500～700	36～62	300～600	25～52	200～500
15	42～64	500～600	36～62	300～500	25～52	200～500
16	42～64	500～600	36～62	300～500	25～52	200～500

自由指定直刃エンドミルによる側面切削

この表は、Rd（切込み幅）=0.1～0.2D、Ad（切込み深さ）=1.0～1.5Dを基準に作成してあります。
機械、チャックは剛性のある精度の高いものを使用してください。
切削油は被削材に適したものを選定してください。
刃部に形状が付いている場合は切削条件も変わりますので、下表を参考に最適切削条件を調整してください。
刃径Dの端数サイズは大きい方の数値を参考にしてください。
ロングシャンク（LS-）は送り速度・回転速度ともに下記条件の70%でご使用ください。

型番 SHBTEM

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
0.3～0.5	53～65	12,700～19,100	14～20	9,600～15,900	13～18	6,400～12,700
1	81～100	6,400～9,600	26～34	4,800～8,000	22～27	3,200～8,000
2	90～110	3,200～4,800	37～47	2,400～4,800	25～40	1,600～3,200
3	90～110	3,000～3,750	50～65	2,450～3,200	25～40	1,900～2,650
4	90～110	2,250～2,800	50～65	1,850～2,400	25～40	1,450～2,300
5	120～150	1,800～2,250	60～75	1,500～1,900	25～40	1,150～1,600
6	120～150	1,500～1,850	75～95	1,250～1,600	25～40	950～1,350
7	120～150	1,300～1,600	75～95	1,050～1,400	25～40	850～1,150
8	120～150	1,150～1,400	75～95	950～1,200	25～40	750～1,000
9	120～150	1,000～1,250	75～95	850～1,050	25～40	650～900
10	140～180	900～1,150	75～95	750～1,000	25～40	600～850
11	140～180	850～1,050	75～95	700～900	25～40	550～750
12	140～180	750～1,000	75～95	650～850	25～40	500～700
13	140～180	700～900	75～95	600～750	25～40	450～650
14	140～180	650～850	75～95	550～700	25～40	400～600
15	140～180	600～800	75～95	500～650	25～40	400～600
16	140～180	550～700	75～95	450～600	25～40	400～600

注意・禁止事項

初めてご使用になる場合、必ず汎用機にてテストカットしてください。
切削条件は都度調整してください。
加工時に異音が発生した場合、直ちに加工を中止してください。

技術情報

エンドミル加工の切削条件を求めるポイント

型番リスト

表示件数

型番

SHBTEM3-[2-3/0.1]-[15-30/1]-[0-59/1]-[0-0.3/0.1]-[0.8,1,1.3]

SHBTEM4-[3-4/0.1]-[15-30/1]-[0-59/1]-[0-0.5/0.1]-[1-2/1]

SHBTEM4-[3-4/0.1]-[15-30/1]-[0-59/1]-[0-0.5/0.1]-[1.3,1.5]

SHBTEM6-[4-6/0.1]-[15-30/1]-[0-59/1]-[0-1/0.1]-2

SHBTEM6-[4-6/0.1]-[15-30/1]-[0-59/1]-[0-1/0.1]-[2-4/0.5]

SHBTEM8-[6-8/0.1]-[15-30/1]-[0-59/1]-[0-1/0.1]-[2-5/0.5]

SHBTEM10-[8-10/0.1]-[15-30/1]-[0-59/1]-[0-1/0.1]-[2-8/0.5]

SHBTEM12-[10-12/0.1]-[15-30/1]-[0-59/1]-[0-1/0.1]-[2-10/0.5]

SHBTEM16-[12-16/0.1]-[15-30/1]-[0-59/1]-[0-1/0.1]-[2-11/0.5]

刃径D

(mm)

片角θ（度）

片角θ（分）

ラジアスR1

(mm)

刃長ℓ

(mm)

シャンク径d

(mm)

全長L

(mm)

最小発注数量

2 ～ 3	15 ～ 30	0 ～ 59	0 ～ 0.3	0.8 ～ 1.3	3	40	1個
3 ～ 4	15 ～ 30	0 ～ 59	0 ～ 0.5	1 ～ 2	4	50	1個
3 ～ 4	15 ～ 30	0 ～ 59	0 ～ 0.5	1.3 ～ 1.5	4	50	1個
4 ～ 6	15 ～ 30	0 ～ 59	0 ～ 1	2	6	60	1個
4 ～ 6	15 ～ 30	0 ～ 59	0 ～ 1	2 ～ 4	6	60	1個
6 ～ 8	15 ～ 30	0 ～ 59	0 ～ 1	2 ～ 5	8	60	1個
8 ～ 10	15 ～ 30	0 ～ 59	0 ～ 1	2 ～ 8	10	80	1個
10 ～ 12	15 ～ 30	0 ～ 59	0 ～ 1	2 ～ 10	12	80	1個
12 ～ 16	15 ～ 30	0 ～ 59	0 ～ 1	2 ～ 11	16	100	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

【特長】
・図面不要、型番で簡単注文
・刃径（D） 0.01ｍｍ単位指定可能
・片角（θ） 1′単位指定可能
・ラジアス寸法も0.01ｍｍ単位指定可能
【用途】
・モールド金型のランナーロック加工に対応
・アリ溝加工にも最適
・SBTEMよりさらにテーパ角度を強く設定可能
《納期》
・実働3日目出荷。Ａストーク可能な短納期対応

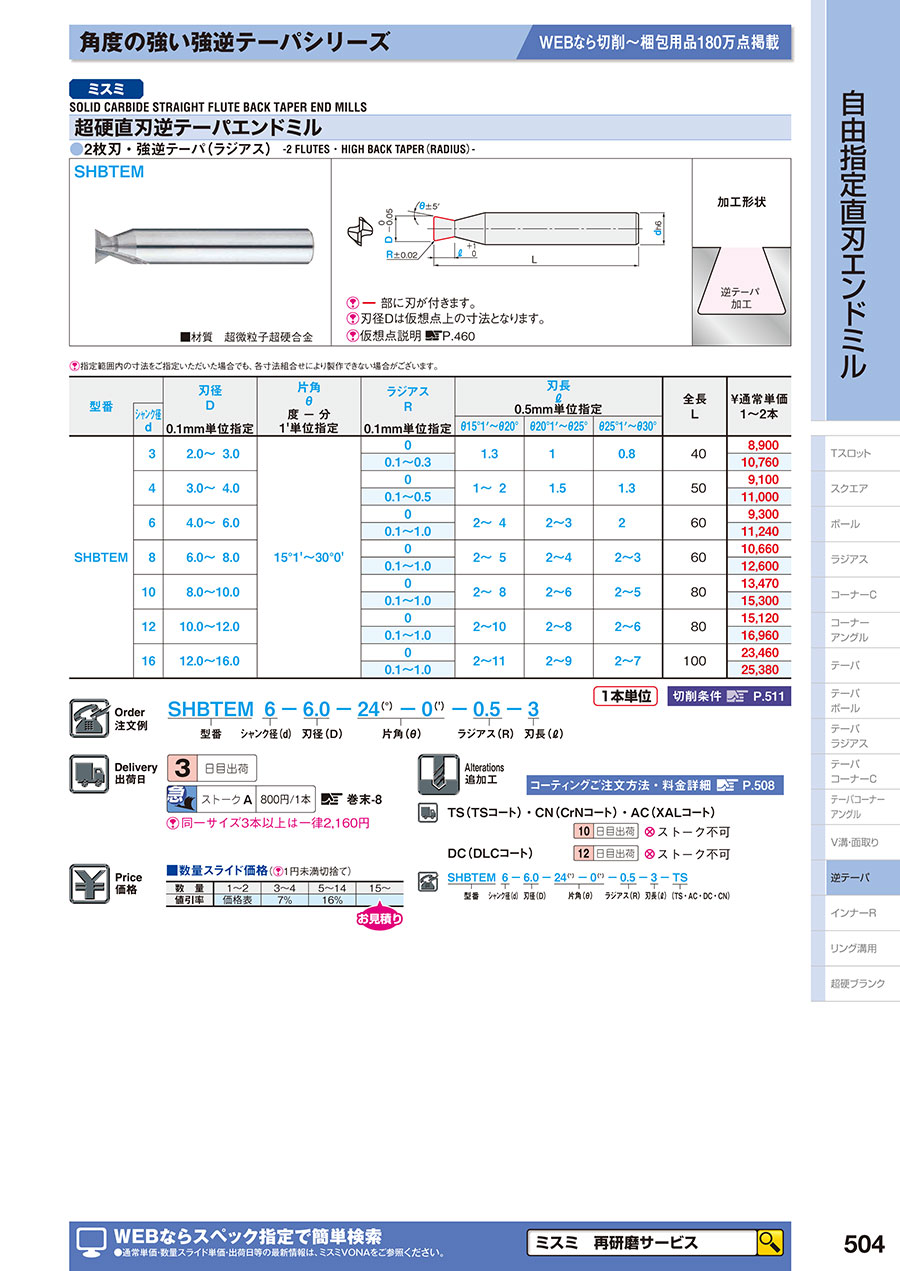

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超硬直刃逆テーパエンドミル 2枚刃/強逆テーパ（ラジアス）のレビュー

4.5平均満足度：4.57件のレビュー

星5
57%
星4
43%
星3
0%
星2
0%
星1
0%

部品加工

満足度：4.02023/08/21

特に問題なく使用しております。コスパも良く頼み易くて良いと思います。納期がもう少し早くなると更に良いです。

0人が参考にしています。

SUSの加工

満足度：5.02021/11/08

一般的な24度ではない角度の加工が必要となったのでこちらを注文しました。納期の関係でコーティングなしにせざるを得なかった...もっと読む

0人が参考にしています。

アンダ−

満足度：5.02020/06/12

アンダ−をつける際こちら用います削りやすいですアンダ−量も調整できますし

0人が参考にしています。

アルミのスライド溝の加工

満足度：5.02020/05/31

アルミの加工に使用しています。サイズを指定出来る上に割安で、コーティングをしなければ短納期なので助かっています。

0人が参考にしています。

アンダ−

満足度：4.02020/02/21

アンダ−加工の際とてもやくにたっておりますスプ−ルとられ対策なども結果よかったです

0人が参考にしています。

7件全て見る

よくあるご質問（FAQ）

Q本品のA5052の溝切削の際の切削条件を教えて欲しい。

まず、φ4くらいのスクエアエンドミルで溝加工をしてから、のこりのテーパ部分の加工をする事を推奨いたします。本品は、先端刃径：φ12.6、刃本部：φ5弱ですので、回転数、送りいずれも、刃径φ8のカタログ推奨値をお勧め致します。
