フクダ精工

柄付アングルカッター

Name: 柄付アングルカッター
Brand: フクダ精工
SKU: 223000581876
Rating: 4.6 (3 reviews)

カタログ

通常単価(税別): 11,739円～256,241円

税込単価: 12,913円～281,865円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

蟻溝加工に使用する柄付専用カッター。【特長】・30～80°まで豊富にラインナップ。【用途】・蟻溝加工に...

詳細を確認

4.64.6

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

よく一緒に見られています

フクダ精工

普通刃Tスロットカッター

通常価格(税別)： 11,986円 (税込価格：13,185円)

通常出荷日：在庫品1日目

よく一緒に見られています

フクダ精工

柄付Wアングルカッター

通常価格(税別)： 12,249円 (税込価格：13,474円)

通常出荷日：在庫品1日目

未確定：候補が96型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

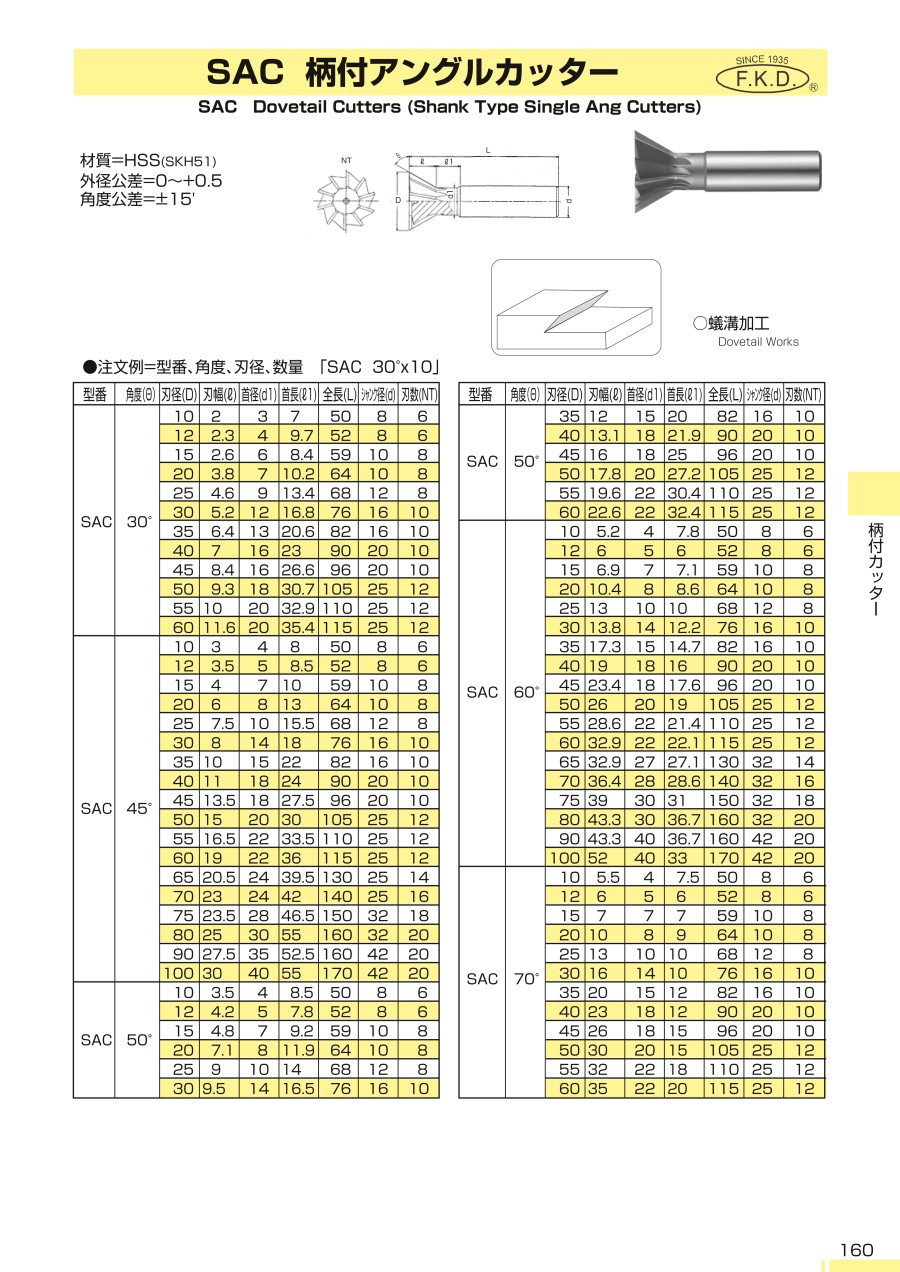

柄付アングルカッターの寸法

外形図

角度 30°

角度（θ）	刃径（φD）	刃長（l）	首径（φd1）	首長（l1）	全長（L）	シャンク径（φd）	刃数（N）
30゜	10	2	3	7	50	8	6
	12	2.3	4	9.7	52	8	6
	15	2.6	6	8.4	59	10	8
	20	3.8	7	10.2	64	10
	25	4.6	9	13.4	68	12
	30	5.2	12	16.8	76	16	10
	35	6.4	13	20.6	82	16
	40	7	16	23	90	20
	45	8.4	16	26.6	96	20
	50	9.3	18	30.7	105	25	12
	55	10	20	32.9	110
	60	11.6	20	35.4	115

角度 45°

角度（θ）	刃径（φD）	刃長（l）	首径（φd1）	首長（l1）	全長（L）	シャンク径（φd）	刃数（N）
45゜	10	3	4	8	50	8	6
	12	3.5	5	8.5	52	8	6
	15	4	7	10	59	10	8
	20	6	8	13	64	10
	25	7.5	10	15.5	68	12
	30	7.5	14	18.5	76	16	10
	35	10	15	22	82	16
	40	11	18	24	90	20
	45	13.5	18	27.5	96	20
	50	15	20	30	105	25	12
	55	16.5	22	33.5	110
	60	19	22	36	115
	65	20.5	24	39.5	130		14
	70	23	24	42	140		16
	75	23.5	28	46.5	150	32	18
	80	25	30	55	160	32	20
	90	27.5	35	52.5	160	42
	100	30	40	55	170	42

角度 50°

角度（θ）	刃径（φD）	刃長（l）	首径（φd1）	首長（l1）	全長（L）	シャンク径（φd）	刃数（N）
50゜	10	3.5	4	8.5	50	8	6
	12	4.2	5	7.8	52	8	6
	15	4.8	7	9.2	59	10	8
	20	7.1	8	11.9	64	10
	25	9	10	14	68	12
	30	9.5	14	16.5	76	16	10
	35	12	15	20	82	16
	40	13.1	18	21.9	90	20
	45	16	18	25	96	20
	50	17.8	20	27.2	105	25	12
	55	19.6	22	30.4	110
	60	22.6	22	32.4	115

角度 60°

角度（θ）	刃径（φD）	刃長（l）	首径（φd1）	首長（l1）	全長（L）	シャンク径（φd）	刃数（N）
60゜	10	5.2	4	7.8	50	8	6
	12	6	5	6	52	8	6
	15	6.9	7	7.1	59	10	8
	20	10.4	8	8.6	64	10
	25	13	10	10	68	12
	30	13.8	14	12.2	76	16	10
	35	17.3	15	14.7	82	16
	40	19	18	16	90	20
	45	23.4	18	17.6	96	20
	50	26	20	19	105	25	12
	55	28.6	22	21.4	110
	60	32.9	22	22.1	115
	65	32.9	27	27.1	130	32	14
	70	36.4	28	28.6	140		16
	75	39	30	31	150		18
	80	43.3	30	36.7	160		20
	90	43.3	40	36.7	160	42
	100	52	40	33	170	42

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

型番リスト

表示件数

型番

刃径

(mm)

刃幅

(mm)

アンギュラ片角

シャンク径

(mm)

首径

(mm)

全長

(mm)

刃数

首長(ℓ1)

(mm)

トラスココード

RoHS?

最小発注数量

10	2	30	8	3	50	6	7	-	-	1個
12	2.3	30	8	4	52	6	9.7	-	-	1個
15	2.6	30	10	6	59	8	8.4	-	-	1個
20	3.8	30	10	7	64	8	10.2	-	-	1個
25	4.6	30	12	9	68	8	13.4	-	-	1個
30	5.2	30	16	12	76	10	16.8	-	-	1個
35	6.4	30	16	13	82	10	20.6	-	-	1個
40	7	30	20	16	90	10	23	-	-	1個
45	8.4	30	20	16	96	10	26.6	-	-	1個
50	9.3	30	25	18	105	12	30.7	-	-	1個
55	10	30	25	20	110	12	32.9	-	-	1個
60	11.6	30	25	20	115	12	35.4	-	-	1個
10	3	45	8	4	50	6	8	261-3760	10	1個
12	3.5	45	8	5	52	6	8.5	261-3778	10	1個
15	4	45	10	7	59	8	10	261-3786	10	1個
20	6	45	10	8	64	8	13	261-3794	10	1個
25	7.5	45	12	10	68	8	15.5	261-3808	10	1個
30	8	45	16	14	76	10	18	261-3816	10	1個
35	10	45	16	15	82	10	22	-	-	1個
40	11	45	20	18	90	10	24	261-3824	10	1個
45	13.5	45	20	18	96	10	27.5	-	-	1個
50	15	45	25	20	105	12	30	-	-	1個
55	16.5	45	25	22	110	12	33.5	-	-	1個
60	19	45	25	22	115	12	36	-	-	1個
65	20.5	45	25	24	130	14	39.5	-	-	1個
70	23	45	25	24	140	16	42	-	-	1個
75	23.5	45	32	28	150	18	46.5	-	-	1個
80	25	45	32	30	160	20	55	-	-	1個
90	27.5	45	42	35	160	20	52.5	-	-	1個
100	30	45	42	40	170	20	55	-	-	1個
10	3.5	50	8	4	50	6	8.5	-	-	1個
12	4.2	50	8	5	52	6	7.8	-	-	1個
15	4.8	50	10	7	59	8	9.2	-	-	1個
20	7.1	50	10	8	64	8	11.9	-	-	1個
25	9	50	12	10	68	8	14	-	-	1個
30	9.5	50	16	14	76	10	16.5	-	-	1個
35	12	50	16	15	82	10	20	-	-	1個
40	13.1	50	20	18	90	10	21.9	-	-	1個
45	16	50	20	18	96	10	25	-	-	1個
50	17.8	50	25	20	105	12	27.2	-	-	1個
55	19.6	50	25	22	110	12	30.4	-	-	1個
60	22.6	50	25	22	115	12	32.4	-	-	1個
10	5.2	60	8	4	50	6	7.8	-	-	1個
12	6	60	8	5	52	6	6	-	-	1個
15	6.9	60	10	7	59	8	7.1	138-3558	10	1個
20	10.4	60	10	8	64	8	8.6	138-3566	10	1個
25	13	60	12	10	68	8	10	138-3574	10	1個
30	13.8	60	16	14	76	10	12.2	138-3582	10	1個
35	17.3	60	16	15	82	10	14.7	-	-	1個
40	19	60	20	18	90	10	16	-	-	1個
45	23.4	60	20	18	96	10	17.6	-	-	1個
50	26	60	25	20	105	12	19	-	-	1個
55	28.6	60	25	22	110	12	21.4	-	-	1個
60	32.9	60	25	22	115	12	22.1	-	-	1個
65	32.9	60	32	27	130	14	27.1	-	-	1個
70	36.4	60	32	28	140	16	28.6	-	-	1個
75	39	60	32	30	150	18	31	-	-	1個
80	43.3	60	32	30	160	20	36.7	-	-	1個
90	43.3	60	42	40	160	20	36.7	-	-	1個
100	52	60	42	40	170	20	33	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

13,951円 ( 15,346円 )	5日目
13,951円 ( 15,346円 )	3日目
13,951円 ( 15,346円 )	5日目
13,555円 ( 14,911円 )	5日目
17,119円 ( 18,831円 )	5日目
18,957円 ( 20,853円 )	3日目
27,290円 ( 30,019円 )	5日目
33,394円 ( 36,733円 )	3日目
46,118円 ( 50,730円 )	3日目
54,498円 ( 59,948円 )	3日目
67,215円 ( 73,937円 )	3日目
72,630円 ( 79,893円 )	3日目
12,675円 ( 13,943円 )	在庫品1日目当日出荷可能
12,675円 ( 13,943円 )	5日目
12,675円 ( 13,943円 )	5日目
13,736円 ( 15,110円 )	5日目
16,969円 ( 18,666円 )	5日目
18,773円 ( 20,650円 )	3日目
24,728円 ( 27,201円 )	3日目
32,946円 ( 36,241円 )	3日目
42,042円 ( 46,246円 )	3日目
49,456円 ( 54,402円 )	3日目
60,966円 ( 67,063円 )	3日目
66,077円 ( 72,685円 )	3日目
102,655円 ( 112,921円 )	3日目
111,717円 ( 122,889円 )	3日目
134,685円 ( 148,154円 )	3日目
150,067円 ( 165,074円 )	3日目
192,795円 ( 212,075円 )	3日目
256,241円 ( 281,865円 )	3日目
13,951円 ( 15,346円 )	3日目
13,951円 ( 15,346円 )	3日目
13,951円 ( 15,346円 )	3日目
13,229円 ( 14,552円 )	3日目
17,547円 ( 19,302円 )	3日目
18,957円 ( 20,853円 )	3日目
27,290円 ( 30,019円 )	5日目
33,394円 ( 36,733円 )	3日目
46,118円 ( 50,730円 )	3日目
54,498円 ( 59,948円 )	3日目
67,215円 ( 73,937円 )	3日目
72,630円 ( 79,893円 )	3日目
11,739円 ( 12,913円 )	5日目
12,249円 ( 13,474円 )	5日目
12,675円 ( 13,943円 )	在庫品1日目当日出荷可能
13,733円 ( 15,106円 )	在庫品1日目当日出荷可能
16,969円 ( 18,666円 )	5日目
18,773円 ( 20,650円 )	5日目
25,346円 ( 27,881円 )	3日目
30,206円 ( 33,227円 )	5日目
42,042円 ( 46,246円 )	3日目
49,456円 ( 54,402円 )	3日目
60,966円 ( 67,063円 )	3日目
66,077円 ( 72,685円 )	3日目
102,655円 ( 112,921円 )	3日目
111,717円 ( 122,889円 )	3日目
134,685円 ( 148,154円 )	3日目
150,067円 ( 165,074円 )	3日目
192,795円 ( 212,075円 )	1日目
256,241円 ( 281,865円 )	3日目

基本情報

基本情報

蟻溝加工に使用する柄付専用カッター。
【特長】
・30～80°まで豊富にラインナップ。
【用途】
・蟻溝加工に最適。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

柄付アングルカッターのレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

スライド部に

満足度：4.02020/03/10

スライド可動部の加工に使用しました。鉄やアルミならサクサク切れると思いますが、SUSには不向きです。

2人が参考にしています。

技能検定用工具として使用しています

満足度：5.02023/08/08

社内で実施する技能検定用に、作業者に渡す標準工具として使用しています。技能検定の課題は、課題図面からSS400材をこの商...もっと読む

1人が参考にしています。

機械加工

満足度：5.02022/07/12

機械加工の現場で使用しました。商社では納期未定で入手に時間がかかるとの回答で困っていましたが、こちらで検索したら、商...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q切削条件を教えてください。

フクダ精工カタログ、もしくは下記ページに掲載しています。

この商品を見た人は、こんな商品も見ています

	今見ている商品柄付アングルカッター	柄付Wアングルカッター	柄付傘型カッター	側刃付キーシートカッター	LS-TC　ロングシャンクTスロットカッター	普通刃Tスロットカッター
メーカー	フクダ精工	フクダ精工	フクダ精工	フクダ精工	フクダ精工	フクダ精工
通常価格	11,739円-	12,249円 -	13,270円 -	13,100円 -	12,687円 -	11,986円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	3日目	2日目〜	在庫品1日目〜	在庫品1日目〜
刃材質	ハイス	ハイス	ハイス	ハイス	ハイス	ハイス
工具材種	ハイス(SKH51)	ハイス(SKH51)	ハイス(SKH51)	ハイス(SKH51)	-	ハイス(SKH51)
加工用途	蟻溝	Ｖ溝	面取り	キー溝	-	T溝・側面
ネジレ角(θ)(°)	ネジレなし	ネジレなし	ネジレなし	ネジレなし	-	ネジレなし
コーティング	ノンコート	ノンコート	ノンコート	ノンコート	-	ノンコート
