栄工舎

Oリング用アリ溝カッター 2枚刃

カタログ |

通常単価(税別): 19,520円～36,096円

税込単価: 21,472円～39,706円

通常出荷日：3日目～5日目

Oリング溝用ハイスカッター。【特長】・Oリングの溝規格に対応したハイスカッター。・ネジレ刃、刃数を2枚...

詳細を確認

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

推奨切削条件

製品特長・仕様

製品の基本仕様・特長

アリ溝角 θ=24° 右刃右ネジレ15° 2枚刃 TiAlNコーティング粉末ハイス

製品特長紹介動画

【栄工舎】超硬カッターシリーズ製品紹介

外形図

【参考】リング溝規格

	θ゜	R	d
公差(Tolerance)	±30゜	0 -0.05	h6

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

適用被削材

非鉄金属（Al. Cu）
炭素鋼（FC. FCD. S50C）
合金鋼（SCM. SKD. SUS304）
調質鋼（HPM. NAK）

型番リスト

表示件数

型番

刃長

(mm)

首径

(mm)

首長

(mm)

全長

(mm)

シャンク径

(mm)

延長交点

(mm)

小径

(mm)

外径

(mm)

適用Oリング規格

適用Oリング呼び番号

最小発注数量

3	0.4	2.7	6	60	6	5.44	2.77	5.01	加圧用	AS568A 201～284	1個
4.5	0.4	4.2	6	60	8	8.31	4.27	7.88	加圧用	AS568A 309～395	1個
6	0.8	5.7	7	80	12	11.08	5.76	10.22	加圧用	AS568A 425～475	1個
2.7	0.4	2.8	6	60	6	5.31	2.89	4.87	真空用	AS568A 201～284	1個
4.1	0.4	4.4	6	60	8	8.1	4.44	7.67	真空用	AS568A 309～395	1個
5.4	0.8	5.9	7	80	12	10.76	5.94	9.9	真空用	AS568A 425～475	1個
2.6	0.4	2.35	6	60	6	4.74	2.42	4.31	加圧用	JIS B2401 G25～G145	1個
3	0.4	2.7	6	60	6	5.44	2.77	5.01	加圧用	JIS B2401 P22A～P50	1個
4.9	0.4	4.5	7	60	10	8.94	4.57	8.5	加圧用	JIS B2401 P48A～P150	1個
7.2	0.8	6.85	7	80	12	13.33	6.92	12.47	加圧用	JIS B2401 P150A～P400	1個
2.7	0.4	2.8	6	60	6	5.28	2.87	4.84	真空用	JIS B2401 P22A～P50	1個
4.4	0.4	4.7	7	60	10	8.69	4.77	8.26	真空用	JIS B2401 P48A～P150	1個
6.5	0.8	7.1	7	80	12	12.96	7.17	12.09	真空用	JIS B2401 P150A～P400	1個
3.1	0.4	3.2	6	60	6	6.03	3.27	5.6	真空用	JIS B2401 V15～V175	1個
4.6	0.4	5	7	60	10	9.17	5.07	8.74	真空用	JIS B2401 V225～V430	1個
7.8	0.8	8.45	7	80	12	15.47	8.52	14.6	真空用	JIS B2401 V480～V1055	1個

通常単価(税別) (税込単価)	通常出荷日

19,520円 ( 21,472円 )	3日目
24,512円 ( 26,963円 )	3日目
29,760円 ( 32,736円 )	3日目
19,520円 ( 21,472円 )	3日目
23,232円 ( 25,555円 )	5日目
28,096円 ( 30,906円 )	3日目
19,520円 ( 21,472円 )	5日目
19,520円 ( 21,472円 )	5日目
26,112円 ( 28,723円 )	3日目
33,216円 ( 36,538円 )	3日目
19,520円 ( 21,472円 )	5日目
25,216円 ( 27,738円 )	3日目
31,424円 ( 34,566円 )	3日目
19,520円 ( 21,472円 )	3日目
26,112円 ( 28,723円 )	3日目
36,096円 ( 39,706円 )	3日目

詳細情報

基本情報

基本情報

Oリング溝用ハイスカッター。
【特長】
・Oリングの溝規格に対応したハイスカッター。
・ネジレ刃、刃数を2枚にすることにより切れ味と切削性を向上。
・TiAlNコーティング採用により耐熱、耐磨耗を実現。
【用途】
・24°の角度のOリング溝加工の際に使用。

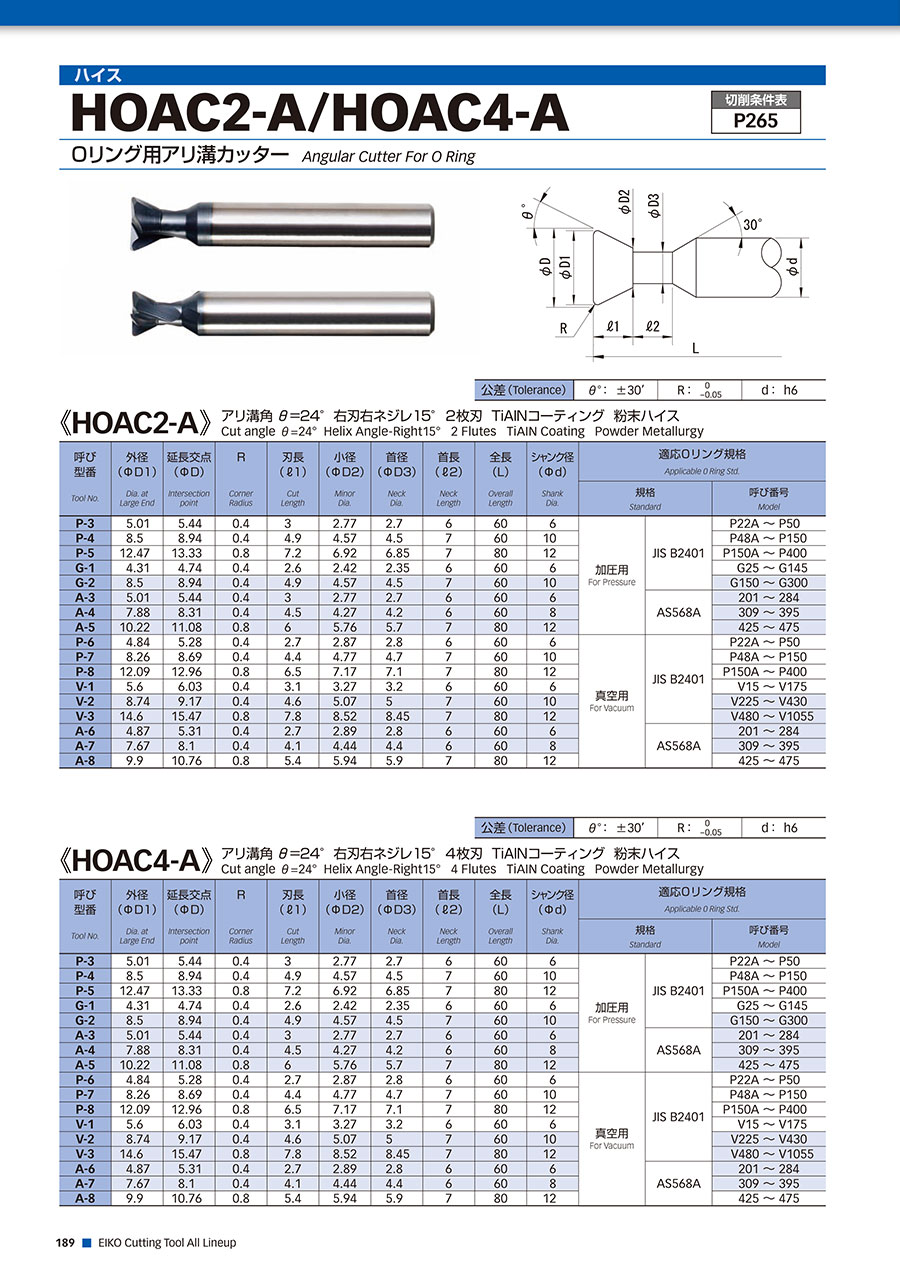

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Oリング用アリ溝カッター 2枚刃のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qアップカットとダウンカットどちらがいいのですか？

一般的には刃物に負荷が掛からないので、ダウンカットを推奨します。
